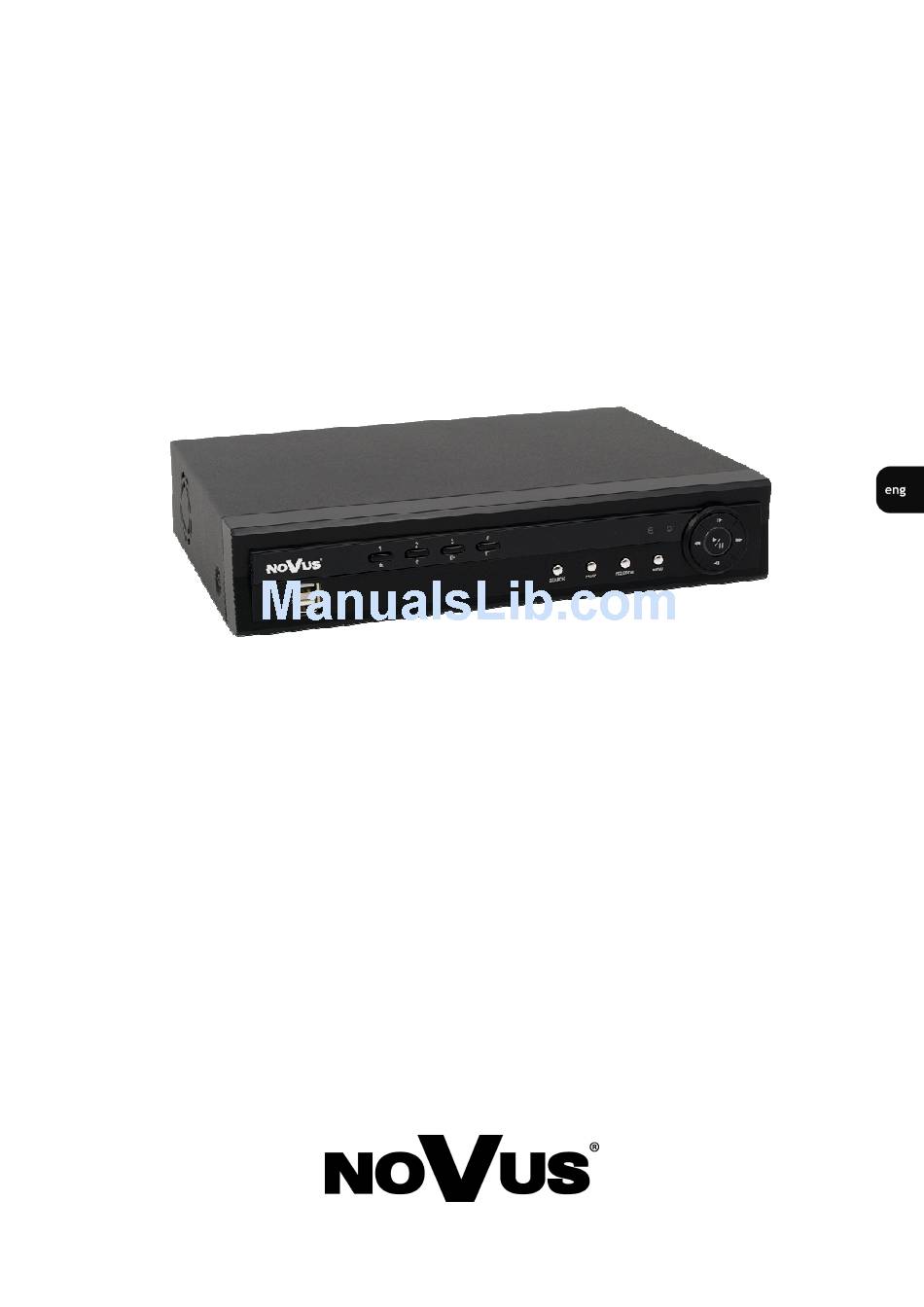

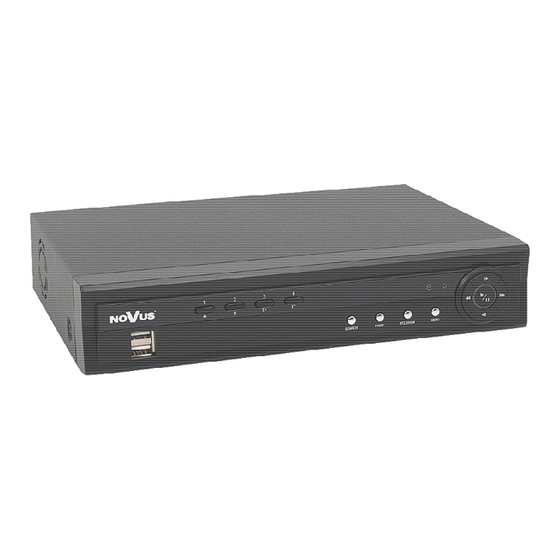

  • Page 1 U s e r ’s m a n u a l ( s h o r t f o r m ) NDR-HA4104...

  • Page 2: Main Characteristics

    RS-485 port for remote control via NV-KBD70 system keyboard , • Ability to copy files onto the USB, The list of recommended disk models and their capacity is available on Novus Security website in the Compatible Disks and DVD file in the product tab AAT Holding sp. z o.o.

  • Page 3: Recorder's Technical Data

    NDR-HA4104 1.0 version - User’s manual FOREWORD INFORMATION 1.2. RECORDER’S TECHNICAL DATA Model NDR-HA4104 Operation Mode QUADRUPLEX Operating System Linux Video Input 4 x BNC, Video Output Main Monitor (1 x BNC, 1 x VGA) Alarm Input Alarm Output 2 relays...
  • Page 4 NDR-HA4104 1.0 version - User’s manual COMMENTS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of following directives and national regulations implementing the directives: • Electromagnetic compatibility EMC 2004/108/EC.
  • Page 5 4. The recorder has to be protected against humidity and dust. In case the recorder had a contact with water react immediately: switch off the power supply and contact the authorised Novus service. If the device gets dirty it might get damaged or electrocute someone.

  • Page 6: Table Of Contents

    NDR-HA4104 1.0 version - User’s manual TABLE OF CONTENT 1. FOREWORD INFORMATION ..............6 1.1 Main Characteristics ..................6 1.2 Recorder’s technical data ................7 2. STARTING THE DEVICE ................8 2.1 Getting ready to work ................. 8 2.2 Electrical connection and other rear panel components ......9 2.3 Connecting peripherals ................
  • Page 7 NDR-HA4104 1.0 version - User’s manual STARTING THE DEVICE STARTING THE DEVICE 2.1. Getting ready to work Unpack the device carefully. After unpacking please ensure that package contains the following items: NDR-HA4104 recorder. Remote controller Power Supply Power cord. 100-240VAC / 12VDC CD with a user’s manual and...

  • Page 8: Starting The Device

    NDR-HA4104 1.0 version - User’s manual STARTING THE DEVICE 2.2. Electrical connectors and other rear panel components NDR-HA4104 rear view 1. VIDEO IN video inputs for connecting video signal sources with the DVR. 2. AUDIO IN 4 audio mono inputs (RCA type) for connecting microphones.
  • Page 9 NDR-HA4104 1.0 version - User’s manual STARTING THE DEVICE NDR-HA4104 rear view 7. RS-485 The DVR can be controlled remotely by an external device or control system, such as a control keyboard (NV-KBD30, NV-KBD70), using RS485 half-duplex serial communications signals. The RS485 connector can also be used to control PTZ (pan, tilt, zoom) cameras or text-in devices.

  • Page 10: Connecting Peripherals

    NDR-HA4104 1.0 version - User’s manual STARTING THE DEVICE 2.3. Connecting peripherals System connection should be performed only by qualified personnel. Please familiarize yourself with the scheme located below, depicting possible implementation of the DVR in the system, before installation.

  • Page 11: Front Panel Description

    NDR-HA4104 1.0 version - User’s manual STARTING THE DEVICE 2.4. Front panel description NDR-HA4104 View NOTE: a mouse with USB interface can be used for recorder’s control and setting. All the details can be found in the following chapters of the manual.
  • Page 12 NDR-HA4104 1.0 version - User’s manual STARTING THE DEVICE 6. MENU Press MENU button to enter the DVR menu. Pressing and holding MENU button for 2 seconds while in screen division display mode starts sequence display. 7. PTZ/ZOOM BUTTON Pressing the PTZ/ZOOM button in live monitoring mode enters the zoom mode, and pressing it again exits the zoom mode.

  • Page 13: Remote Controller

    NDR-HA4104 1.0 version - User’s manual STARTING THE DEVICE Remote Controller NOTE: For simplicity, the button descriptions in this manual refer to the front panel buttons. 2.5 HDD installation DVR NDR-HA4104 supports 1 HDD. NOTE: To obtain the latest info on compatible disks together with their maximum supported capacities please contact your supplier or visit the www.novuscctv.com website.
  • Page 14 NDR-HA4104 1.0 version - User’s manual STARTING THE DEVICE Before installing a hard drive (HDD), please make sure the DVR is unplugged. To install an HDD in your DVR : 1. Remove the lid of the DVR by unfastening the screws.
  • Page 15 NDR-HA4104 1.0 version - User’s manual STARTING THE DEVICE 4. Connect HDD to the motherboard of the DVR using included SATA cables. 5. Put the lid back on the DVR casing and fasten screws. AAT Holding sp. z o.o. All rights reserved ©...
  • Page 16 NDR-HA4104 1.0 version - User’s manual 2011-11-10 RR AAT Holding sp. z o.o. All rights reserved © AAT Holding sp. z o.o., 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com...
  • Page 17 ł u g i (wersja skrócona) NDR-HA4104...
  • Page 18 NDR-HA4104 - Instrukcja obsługi wer. 1.0 UWAGI I OSTRZEŻENIA Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do...

  • Page 19: Spis Treści

    NDR-HA4104 - Instrukcja obsługi wer. 1.0 WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIM PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI REJESTRATORA. UWAGA ! WOLNO DOKONYWAĆ SAMODZIELNYCH NAPRAW. WSZYSTKIE ŻADNYCH NAPRAWY MOGĄ...
  • Page 20 SPIS TREŚCI ..........................4 1. INFORMACJE WSTĘPNE ......................6 1.1. Charakterystyka ogólna ....................... 6 1.2. Dane techniczne rejestratora cyfrowego NDR-HA4104 .............7 2. URUCHAMIANIE URZĄDZENIA ..................8 2.1. Przygotowanie urządzenia do pracy ................. 8 2.2. Złącza elektryczne i inne elementy panelu tylnego ............9 2.3.

  • Page 21: Informacje Wstępne

    • Zaawansowane funkcje przeszukiwania zarejestrowanego materiału • Sterowanie kamerami szybkoobrotowymi bezpośrednio z rejestratora i przez sieć • Możliwość sterowania kamerami stacjonarnymi NOVUS® z interfejsem RS-485 • Protokoły sterowania: Novus-C, Novus-C1, Pelco-D i inne • Współpraca z klawiaturą NV-KBD70, NV-KBD60, NV-KBD30 •...

  • Page 22: Dane Techniczne Rejestratora Cyfrowego Ndr-Ha4104

    NDR-HA4104 - Instrukcja obsługi wer. 1.0 INFORMACJE WSTĘPNE 1.2. Dane techniczne rejestratora cyfrowego NDR-HA4104 Model NDR-HA4104 Tryb pracy quadropleks System operacyjny Linux Wejścia wideo 4 x BNC Wyjścia wideo do monitora głównego (1 x BNC, 1 x VGA) Wejścia alarmowe Wyjścia alarmowe...

  • Page 23: Uruchamianie Urządzenia

    NDR-HA4104 - Instrukcja obsługi wer. 1.0 URUCHAMIANIE URZĄDZENIA URUCHAMIANIE URZĄDZENIA 2.1. Przygotowanie urządzenia do pracy Rozpakowując urządzenie należy postępować ostrożnie. Po otwarciu należy upewnić się czy w opakowaniu znajdują się następujące elementy: Rejestrator NDR-HA4104 Pilot zdalnego sterowania na podczerwień. Zasilacz sieciowy Przewód zasilający.

  • Page 24: Złącza Elektryczne I Inne Elementy Panelu Tylnego

    NDR-HA4104 - Instrukcja obsługi wer. 1.0 URUCHAMIANIE URZĄDZENIA 2.2. Złącza elektryczne i inne elementy panelu tylnego Widok NDR-HA4104 1. VIDEO IN : wejścia wideo podłączenia sygnału wizyjnego kamer 2. AUDIO IN /OUT: 4 wejścia audio mono (złącza typu RCA) do podłączenia mikrofonów.

  • Page 25: Podłączanie Urządzeń Peryferyjnych

    NDR-HA4104 - Instrukcja obsługi wer. 1.0 URUCHAMIANIE URZĄDZENIA 2.3. Podłączanie urządzeń peryferyjnych Połączenie systemu powinno być przeprowadzone przez wykwalifikowany personel. Przed wykonaniem połączeń należy zapoznać się ze schematem przedstawionym poniżej, który jest schematem poglądowym. W zależności od wymagań, konkretny system będzie składał się z różnej liczby urządzeń...

  • Page 26: Opis Płyty Czołowej

    NDR-HA4104 - Instrukcja obsługi wer. 1.0 URUCHAMIANIE URZĄDZENIA 2.4. Opis płyty czołowej Widok NDR-HA4104 UWAGA: do sterowania rejestratorem oraz dokonywania ustawień menu można użyć myszy z interfejsem USB oraz klawiatury systemowej. Szczegóły dotyczące sterowania za pomocą myszy z interfejsem USB zawarte są w rozdziale 10 niniejszej instrukcji.
  • Page 27 NDR-HA4104 - Instrukcja obsługi wer. 1.0 URUCHAMIANIE URZĄDZENIA W trybie odtwarzania naciśnięcie przycisku szybkiego odtwarzania powoduje zwiększenie prędkości odtwarzania w przód lub w tył. Zmiana prędkości odtwarzania realizowane jest poprzez kolejne naci śnięcia przycisku Prędkościom odtwarzania towarzyszą wyświetlane na ekranie monitora następujące znaki graficzne:...

  • Page 28: Instalacja Dysków Twardych

    NDR-HA4104 - Instrukcja obsługi wer. 1.0 URUCHAMIANIE URZĄDZENIA 2.5. Instalacja dysków twardych Rejestratory NDR-HA4104 pozwalają na zainstalowanie 1 dysku twardych SATA o maksymalnej pojemności 2TB. UWAGA: W celu uzyskania informacji o kompatybilnych modelach twardych dysków oraz maksymalnych ich pojemnościach należy skontaktować się z dystrybutorem lub sprawdzić...
  • Page 29 NDR-HA4104 - Instrukcja obsługi wer. 1.0 URUCHAMIANIE URZĄDZENIA NOTATKI Przed zdjęciem obudowy należy się upewnić czy kabel zasilający został odłączony od rejestratora. W celu zamontowania dysku HDD Należy: 1. Zdjąć górną cześć obudowy rejestratora. 2. Zainstalować dysk w specjalnym koszyku śrubami dołączonymi w zestawie. Podłączyć kable zasilający oraz kabel SATA.
  • Page 30 NDR-HA4104 - Instrukcja obsługi wer. 1.0 URUCHAMIANIE URZĄDZENIA NOTATKI 3. Zainstalować dysk w specjalnym koszyku śrubami dołączonymi w zestawie. Podłączyć kable zasilający oraz kabel SATA. Podłączyć dyski do płyty głównej rejestratora kablem SATA. 5. Założyć górną cześć obudowy i skręcić obudowę rejestratora.

  • Page 31: Notatki

    NDR-HA4104 - Instrukcja obsługi wer. 1.0 NOTATKI Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.
  • Page 32 2011-11-10 RR AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com...
