Summary of Contents for Audiotec Fischer MA 40FX

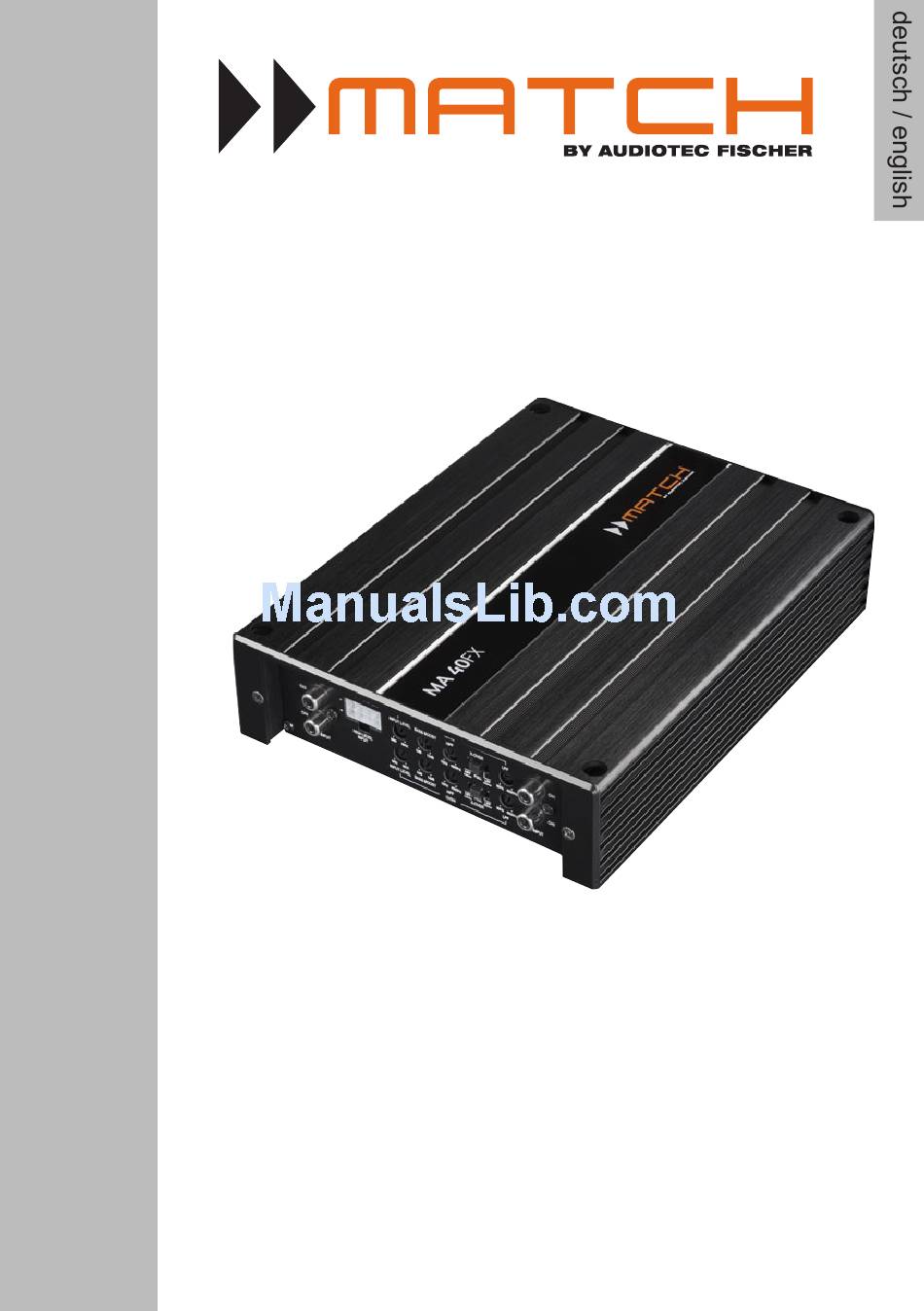

- Page 1 MA 40FX 4-Kanal Verstärker 4-channel amplifier...
-
Page 2: Herzlichen Glückwunsch
Allgemeines zum Anschluss des MA 40FX Ver- nenten stärkers Um alle Möglichkeiten des Produktes optimal aus- Der MA 40FX Verstärker darf nur in Kraftfahrzeuge schöpfen zu können, lesen Sie bitte sorgfältig die eingebaut werden, die den 12V-Minuspol an Masse nachfolgenden Installationshinweise. Wir garantie- haben. -
Page 3: Anschluss- Und Bedienelemente
Anschluss- und Bedienelemente Speaker Output tet, leuchtet die Protect LED wurde eine der internen Schutzschaltungen aktiviert. Lautsprecherausgang für den An- 4-Kanal schluss von Lautsprechersystemen + 12V Fuse Anschluss für das + 12V Versorungskabel Eingangssicherungen - 2 x 25 Ampere Anschluss für die Remoteleitung Power &... -
Page 4: Speaker Output
8 High Level Input Bei rot leuchtender Protect LED besteht eine Fehl- funktion des Verstärkers. Die MATCH MA 40FX besitzt zusätzlich vier Hoch- Diese Fehlfunktion kann unterschiedliche Ursachen pegel-Lautsprechereingänge, die direkt mit den haben, da die MATCH MA 40FX mit verschiedenen Lautsprecherausgängen des Radios verbunden... -
Page 5: Input Level
Remote-Eingang eingeschaltet werden muss. ne Frequenzweiche nicht aktiv. Bei Schalterstellung LPF (Tiefpassfilter/Bandpass) 9 Input Level ist das Hochpassfilter immer aktiv. Das heißt, es Mit Hilfe dieser Regler kann die Eingangsempfind- wird in jedem Fall ein Bandpass gebildet. Mit dem lichkeit der Kanäle an die Ausgangsspannung des Regler 11 wird der Hochpass und mit dem Regler angeschlossenen Steuergerätes angepaßt werden. -
Page 6: Technische Daten
Technische Daten Ausgangsleistung RMS / Max: • an 4 Ohm ..............4 x 75 / 150 Watt • an 2 Ohm ..............4 x 140 / 280 Watt • gebrückt an 4 Ohm ............2 x 280 / 560 Watt Frequenzbereich..............10 Hz - 30 kHz Klirrfaktor (THD) ..............<... -
Page 7: General Instructions
MATCH dealer. Install the cabling in a manner which precludes any Install your MA 40FX in a dry location with suf- danger of the leads being exposed to shear, crus- ficient air circulation for proper cooling of the hing or rupture forces. - Page 8 Connectors and control units Speaker Output has occured and the protection circuits are activated. Terminal for connecting loudspeakers + 12V Fuse power terminal for + 12V battery cable Input fuses - 2 x 25 Ampere Power & Protect LED power terminal for connecting a remote cable These two LEDs indicate the operating mode of the amplifier.
-
Page 9: Initial Start-Up And Functions
The MATCH MA 40FX is equipped with four RCA/ ry (max. distance from battery: 30 cm / 12“). The Cinch inputs. They can be connected with the pre- MATCH MA 40FX is equipped with 2 x 25 Ampere amplifier outputs or line outputs of the signal source fuses. - Page 10 the high pass is always active. That means a band 9 Input Level pass is created in any case. These controls can be used to match the input As high pass (11) and low pass (13) are adjusted sensitivity of the individual channels to the output every desired bandpass between 10 Hz and 4000 voltage of the connected head unit.
-
Page 11: Technical Data
Technical Data Output power RMS / Max: • at 4 Ohms ..............4 x 75 / 150 Watts • at 2 Ohms ..............4 x 140 / 280 Watts • bridged at 4 Ohms .............2 x 280 / 560 Watts Frequency response ............10 Hz - 30 kHz Total harmonic distorcion (THD) ........<... - Page 12 Audiotec Fischer GmbH Gewerbegebiet Lake II · Hünegräben 26 · D-57392 Schmallenberg Tel.: +49 2972 9788 0 · Fax: +49 2972 9788 88 E-mail: match@audiotec-fischer.com · Internet: www.audiotec-fischer.com...
