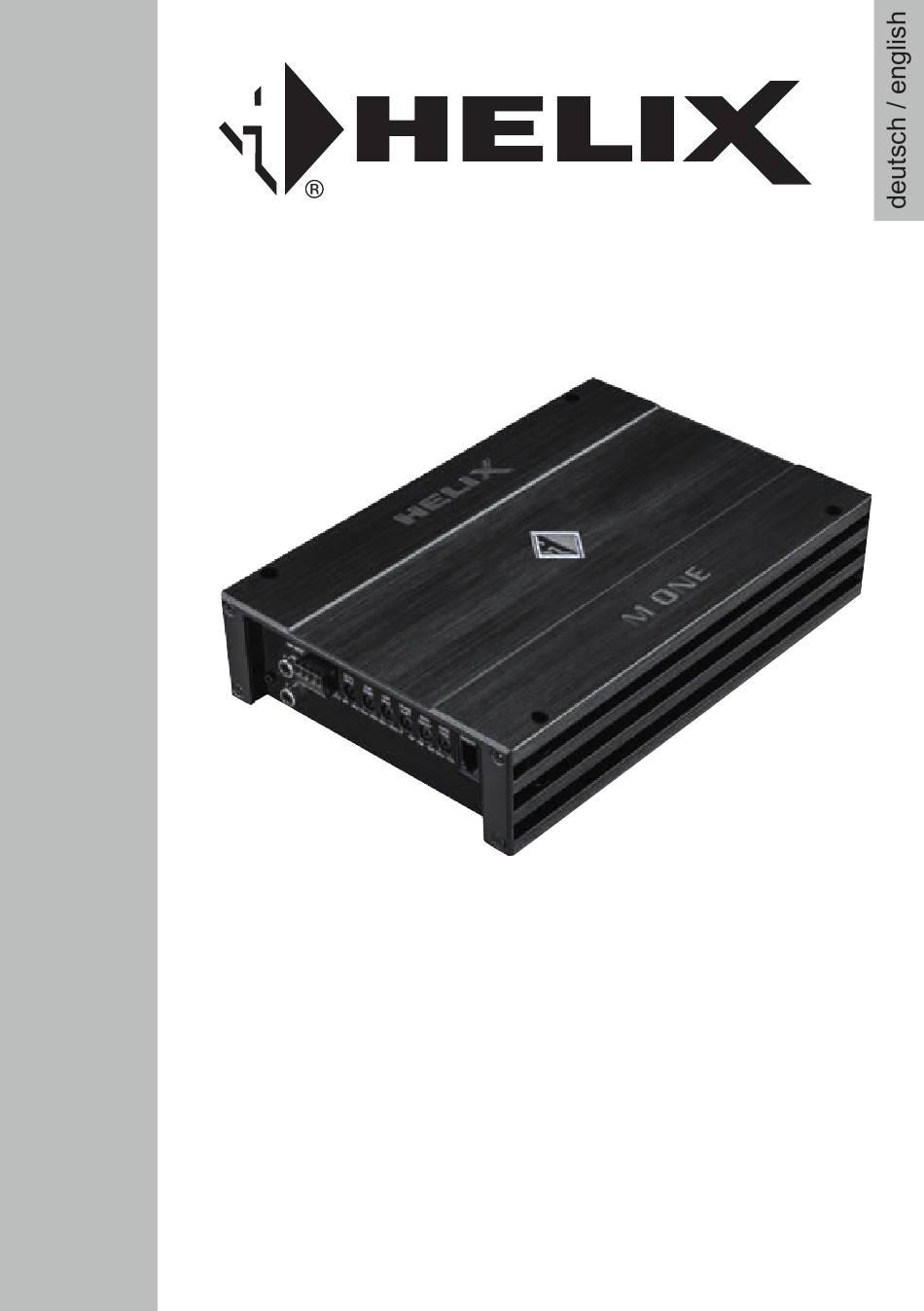

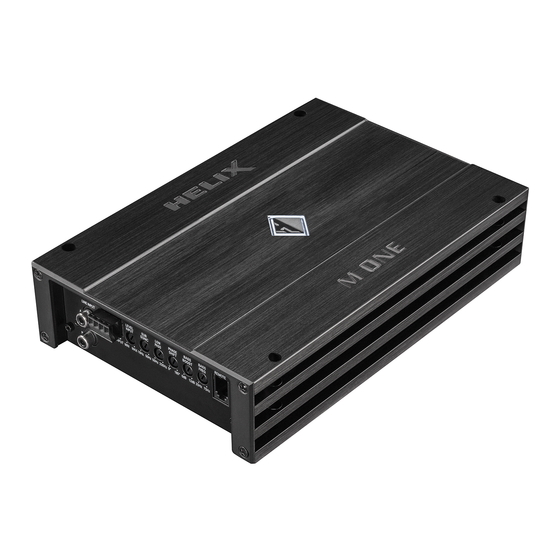

- Page 1 M ONE 1-Kanal Subwoofer-Verstärker mit integrierter aktiver Frequenzweiche und 1 Ohm Stabilität 1-channel subwoofer amplifier with integrated active crossover and 1 Ohm stability...
-
Page 2: Herzlichen Glückwunsch
Verarbeitung und eine tigen HELIX Verstärkers. überzeugende Anwendung ausgereifter Technolo- gien aus. Audiotec Fischer setzt mit der HELIX M ONE neue Viel Freude an diesem Produkt wünscht Ihnen das Maßstäbe im Bereich der Verstärkertechnik. Dabei profitieren Sie als Kunde direkt von unserer Team von mehr als 30-jährigen Erfahrung in der Forschung... -
Page 3: Anschluss- Und Bedienelemente
Anschluss- und Bedienelemente Line Input Phase Shift Cinch-Eingänge Anschluss eines Regler zum Einstellen der Phase von 0° bis Vorverstärkersignals. 180°. Highlevel Input Bass Boost Hochpegel-Lautsprechereingang zum An- Regler zum Einstellen der Bassanhebung schluss von Werksradios oder Radios ohne von 0 bis 12 dB. Vorverstärkerausgänge. -
Page 4: Line Input
Inbetriebnahme und Funktionen 1 Line Input 4 Subsonic 2-Kanal Vorverstärkereingang zum Anschluss von Mit Hilfe dieses Reglers kann der Subsonicfilter Signalquellen, wie z.B. Radios, die mit dem/den von 10 Hz bis 50 Hz eingestellt werden. Dieses Vorverstärkerausgang/-ausgängen bzw. Line Out- Filter dient dazu, sehr tiefe Frequenzen außerhalb puts der Signalquelle verbunden werden können. -
Page 5: Bass Boost
6 Phase Shift 9 Remote Mit Hilfe dieses Reglers kann die Phase von 0° bis Eingang zum Anschluss der im Lieferumfang ent- 180° eingestellt werden. Dies ermöglicht eine bes- haltenen Kabelfernbedienung. Mit Hilfe dieser Fern- sere Ankopplung des Subwoofers an die Tieftonwie- bedienung lässt sich die Lautstärke des Subwoo- dergabe der restlichen Lautsprechersysteme und fers kontrollieren. - Page 6 Lackresten befreiten Stelle des Kfz-Chassis angeschlossen werden. Der empfohle- ne Querschnitt beträgt mindestens 10 mm². Einbau und Installation Die HELIX M ONE wird wie nachfolgend be- verbunden werden. schrieben an das Autoradio angeschlossen. Dabei müssen beide Eingänge belegt werden.
- Page 7 6. Anschluss der Lautsprecherausgänge terie anzuschließen. Die Plusleitung sollte in Die Lautsprecherausgänge können direkt mit einem Abstand von max. 30 cm von der Batterie mit einer Hauptsicherung abgesichert werden. den Lautsprecherleitungen verbunden werden. Der Wert der Sicherung errechnet sich aus der Verbinden Sie niemals die Lautsprecherlei- maximalen Stromaufnahme der gesamten Car- tungen mit der Kfz-Masse (Fahrzeugkaros-...
- Page 8 Konfigurationsbeispiele Mono Subwoofer mit einer Schwingspule (Single Voice Coil) Maximale Ausgangsleistung dieser Konfiguration: 1 x 4 Ohm: 240 / 480 Watt 1 x 2 Ohm: 410 / 820 Watt 1 x 1 Ohm: 600 / 1.200 Watt Parallelbetrieb Zwei Subwoofer mit einer Schwingspule (Single Voice Coil) oder ein Subwoofer mit Doppelschwingspule (Dual Voice Coil) werden parallel geschaltet.
- Page 9 (Dual Voice Coil) Spezielle Features der HELIX M ONE Start-Stopfähigkeit Intelligenter Highlevel-Eingang Das Netzteil im HELIX M ONE Verstärker stellt die Moderne, ab Werk verbaute Autoradios werden interne Spannungsversorgung auch bei kurzfri- bezüglich der Diagnose der angeschlossenen Laut- stigen Einbrüchen bis hinab zu 6 Volt sicher. Da- sprecher immer intelligenter.
-
Page 10: Technische Daten
Technische Daten Leistung RMS / Max. - @ 4 Ohm ................1 x 240 / 480 Watt - @ 2 Ohm ................1 x 410 / 820 Watt - @ 1 Ohm ................1 x 600 / 1.200 Watt Verstärkertechnologie ............Class D Eingänge ................2 x Cinch 2 x Hochpegel-Lautsprechereingang 1 x Remote In 1 x Fernbedienungseingang... -
Page 11: General Instructions
M ONE amplifier To prevent damage to the unit and possible injury, The HELIX M ONE amplifier may only be installed read this manual carefully and follow all installation in vehicles which have a 12 Volts negative terminal instructions. This product has been checked for connected to the chassis ground. - Page 12 Connectors and control units Line Input Phase Shift RCA inputs for connecting lowlevel line Control for adjusting the phase from 0° to signals. 180°. Highlevel Input Bass Boost Highlevel speaker inputs for connecting a Control for adjusting the bass boost from 0 to factory radio or an aftermarket radio without 12 dB.
- Page 13 Initial start-up and functions 1 Line Input plifier will have more power available for the audible 2-channel lowlevel line input to connect signal frequencies. This control is always activated and its sourc es such as head units / radios / DSPs. adjustment is mandatory.
-
Page 14: Initial Start-Up And Functions
This is useful to emphasize or correct a determined battery (max. distance from battery: 30 cm / 12”). frequency of the subwoofer (kickbass). The HELIX M ONE is equipped with 2 x 35 Ampere fuses. +12 V Connect the +12 V power cable to the positive ter- minal of the battery. -
Page 15: Installation
Recommended cross section: min. 10 mm² / AWG 8. Installation Connection of HELIX M ONE to the head unit / the input sensitivity of the M ONE to the sig- car radio: nal source in order to avoid damage to the amplifier. - Page 16 Installation do not recommend controlling the remote input via the ignition switch to avoid pop noise during turn on/off. If the Highlevel Input is used this input does not need to be connected as long as the car radio has BTL output stages. 6.
- Page 17 Examples for speaker configurations Mono Subwoofer with one voice coil (single voice coil) Maximum output power of this configuration: 1 x 4 Ohms: 240 / 480 Watts 1 x 2 Ohms: 410 / 820 Watts 1 x 1 Ohm: 600 / 1,200 Watts Parallel operation Two subwoofers with one voice coil (single voice coil) or one subwoofer with dual voice coil are connected in...
- Page 18 Smart highlevel input Start-Stop capability The latest generation of OE car radios incorpo- The switched power supply of the HELIX M ONE rates sophisticated possibilities of diagnosing the assures operation even if the battery’s voltage connected speakers. If a common amplifier will be drops down to 6 Volts during engine crank.
-
Page 19: Technical Data
Technical Data Output power RMS / max. - @ 4 Ohms ................1 x 240 / 480 Watts - @ 2 Ohms ................1 x 410 / 820 Watts - @ 1 Ohm ................1 x 600 / 1,200 Watts Amplifier technology .............Class D Inputs ..................2 x RCA / Cinch 2 x Highlevel speaker input 1 x Remote In... - Page 20 Audiotec Fischer GmbH Hünegräben 26 · 57392 Schmallenberg · Germany Tel.: +49 2972 9788 0 · Fax: +49 2972 9788 88 E-mail: helix@audiotec-fischer.com · Internet: www.audiotec-fischer.com...
