Audiotec Fischer MATCH M 2.1AMP Manual

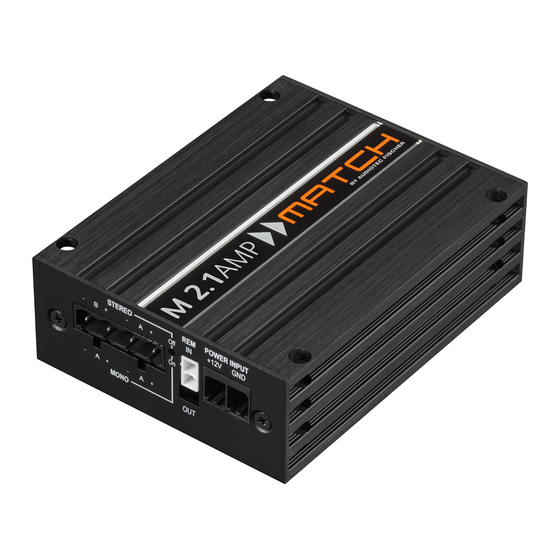

1 ch / 2 ch micro amplifier
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
M 2.1AMP
micro
1-Kanal / 2-Kanal Miniatur-Verstärker
1 ch / 2 ch Micro Amplifier

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MATCH M 2.1AMP and is the answer not in the manual?

Questions and answers

Related Manuals for Audiotec Fischer MATCH M 2.1AMP

Summary of Contents for Audiotec Fischer MATCH M 2.1AMP

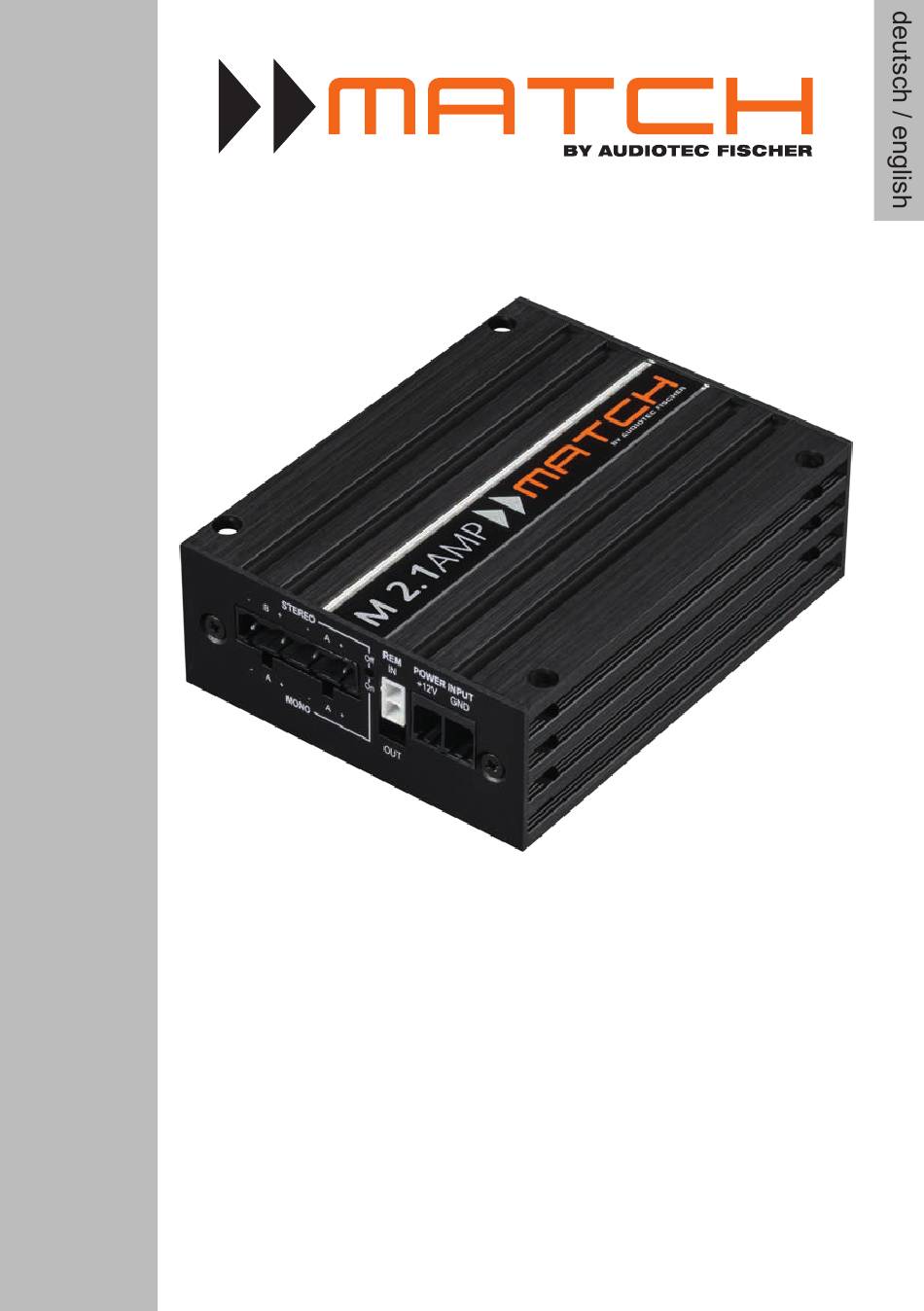

  • Page 1 M 2.1AMP micro 1-Kanal / 2-Kanal Miniatur-Verstärker 1 ch / 2 ch Micro Amplifier...

  • Page 2: Herzlichen Glückwunsch

    MATCH Verstärkers. überzeugende Anwendung ausgereifter Technolo- gien aus. MATCH setzt mit der MATCH M 2.1AMP neue Maß- stäbe im Bereich der Verstärkertechnik. Dabei pro- Viel Freude an diesem Produkt wünscht Ihnen das fitieren Sie als Kunde direkt von unserer nahezu 30 Team von jährigen Erfahrung in der Forschung und Entwick-...

  • Page 3: Anschluss- Und Bedienelemente

    Anschluss- und Bedienelemente Input Ground-Schalter Gain Definiert die Verbindung zwischen Bordnetz- Regler zum Einstellen der Eingangsempfind- masse und Signalmasse des Eingangs. lichkeit des Line Input. Status LED Line Input Die Status LED zeigt den Betriebszustand Cinch-Eingänge Anschluss eines des Verstärkers an. Vorverstärkersignals.
  • Page 4 Inbetriebnahme und Funktionen 1 Input Ground Schalter 4 Line Input Beim M 2.1AMP ist die Signalmasse des Eingangs 2-Kanal Vorverstärkereingang zum Anschluss von durch einen Differenzverstärker von der Bordnetz- Signalquellen wie z.B. Signalprozessoren oder masse getrennt (Schalterstellung ISO). Dies ist DSP-Verstärkern.
  • Page 5 9 GND te-Ausgang der Signalquelle verbunden. Somit wird der Verstärker mit dem Steuergerät ein- und aus- Das Massekabel sollte am zentralen Massepunkt geschaltet. (dieser befindet sich dort, wo der Minuspol der Bat- OUT: Das Signal, welches am Remote-Eingang terie zum Metallchassis des Kfz geerdet ist) oder an anliegt, wird auf den Remote-Ausgang durchge- einer blanken, von Lackresten befreiten Stelle des schleift, um ggf.
  • Page 6 Einbau und Installation Der MATCH M 2.1AMP Verstärker wird wie nach- steckt ist. folgend beschrieben an die Signalquelle ange- Nun können Sie den Verstärker wieder zusam- schlossen. mensetzen. Achtung: Für die Durchführung der nachfolgenden Schritte werden Spezialwerkzeuge und Fachwis- 2. Anschluss der Vorverstärker eingänge sen benötigt.
  • Page 7 Drehregler gegen den Uhrzeigersinn, bis die schließlich den mitgelieferten Stecker mit integ- Status LED wieder auf grün schaltet. rierten Schraubklemmen (siehe Seite 5, Abb.2; „Power Input“-Stecker). 4. Anschluss der Lautsprecherausgänge Die Lautsprecherausgänge können mit Hilfe 6. Anschluss des Remote-Eingangs des beiliegenden Steckers direkt mit den Laut- Der Remote-Eingang (REM IN) muss mit dem sprecherleitungen verbunden werden.
  • Page 8 Konfigurationsbeispiele Mono Mode Konfigurationshinweise Mono Mode: Min. Gesamt- Verstärker- impedanz Modus Eingang MSM-Jumper MSM-LED Lautsprecher Mono Mode Gesteckt An (On) 2 Ω (1-Kanal) Wichtig: Die Übernahmefrequenzen für den Hoch- bzw. Tiefpass müssen im vorgeschalteten DSP / DSP-Verstärker eingestellt werden. Beispiel 1: 1-Kanal Subwoofer-Anwendung Subwoofer mit Doppelschwingspule SW 2 SW 1 Subwoofer...
  • Page 9 Konfigurationsbeispiele Stereo Mode Konfigurationshinweise Stereo Mode: Verstärker- Min. Impedanz Modus Eingang MSM-Jumper MSM-LED pro Lautsprecher Stereo Mode Entfernt Aus (Off) 4 Ω A & B (2-Kanal) Wichtig: Die Übernahmefrequenzen für den Hoch- bzw. Tiefpass müssen im vorgeschalteten DSP / DSP-Verstärker eingestellt werden. Beispiel 3: 2-Kanal Tiefton-Anwendung Zwei Subwoofer mit einer Schwingspule oder zwei Tiefmitteltonlautsprecher Subwoofer L Subwoofer R...

  • Page 10: Technische Daten

    Technische Daten Leistung RMS Mono Mode Stereo Mode - @ 4 Ohm ................1 x 210 Watt 2 x 170 Watt - @ 2 Ohm ................1 x 350 Watt – Max. Leistung (Mono Mode) ..........Bis zu 430 Watt RMS @ 2 Ohm Verstärkertechnologie ............

  • Page 11: General Instructions

    M 2.1AMP amplifier To prevent damage to the unit and possible injury, The MATCH M 2.1AMP amplifier may only be in- read this manual carefully and follow all installation stalled in vehicles which have a 12 Volts negative terminal connected to the chassis ground. Any oth- instructions.
  • Page 12 Connectors and control units Input Ground switch Gain Defines the connection between the vehicle Control for adjusting the input sensitivity of ground and the signal ground of the input. the Line Input. Status LED Line Input This LED indicates the operating mode of the RCA/Cinch inputs for connecting pre-amplifier amplifier.
  • Page 13 Initial start-up and functions 1 Input Ground Schalter 5 Speaker Output The signal ground of the M 2.1AMP signal inputs is Speaker outputs to connect speaker systems. separated from the vehicle ground by a differential The M 2.1AMP is equipped with a Mono / Stereo amplifier (switch position = ISO).

  • Page 14: Initial Start-Up And Functions

    Initial start-up and functions 9 GND The ground cable should be connected to a com- mon ground reference point (this is located where the negative terminal of the battery is grounded to the metal body of the vehicle) or to a prepared metal location on the vehicle chassis i.e.

  • Page 15: Installation

    +12 V – For connecting the +12 V power supply cable. GND – For connecting the ground cable. Plug top side Connection of the MATCH M 2.1AMP to the Mono Mode: Jumper plugged signal source: Caution: Carrying out the following steps will re- quire special tools and technical knowledge.
  • Page 16 The currently activated Make sure to disconnect the battery before mode is indicated by the Mono / Stereo Mode installing the MATCH M 2.1AMP! LED (see page 13, point 6). Connect the +12 V power cable to the positive 3. Adjustment of the input sensitivity...
  • Page 17 Configuration examples Mono Mode Configurations notes Mono Mode: Amplifier Min. total imped- Mode input MSM jumper MSM-LED ance speakers Mono Mode Plugged 2 Ω (1-channel) Attention: The crossover frequencies for the high- and lowpass must be set in the preconnected DSP / DSP amplifier. Example 1: 1-channel subwoofer application Subwoofer with dual voice coil VC 2 VC 1 Subwoofer...
  • Page 18 Configuration examples Stereo Mode Configuration notes Stereo Mode: Amplifier Min. impedance Modus input MSM jumper MSM-LED speakers Stereo Mode Removed 4 Ω A & B (2-channel) Attention: The crossover frequencies for the high- and lowpass must be set in the preconnected DSP / DSP amplifier. Example 3: 2-channel subwoofer application Two subwoofers with single voice coil or two mid-woofers Subwoofer L Subwoofer R Subwoofer R...

  • Page 19: Technical Data

    Technical Data Power RMS Mono Mode Stereo Mode - @ 4 Ohms ................1 x 210 Watts 2 x 170 Watts - @ 2 Ohms ................1 x 350 Watts – Max. output power (Mono Mode).......... Up to 430 Watts RMS @ 2 Ohms Amplifier technology .............
  • Page 20 Audiotec Fischer GmbH Hünegräben 26 · 57392 Schmallenberg · Germany Tel.: +49 2972 9788 0 · Fax: +49 2972 9788 88 E-mail: match@audiotec-fischer.com · Internet: www.audiotec-fischer.com...
