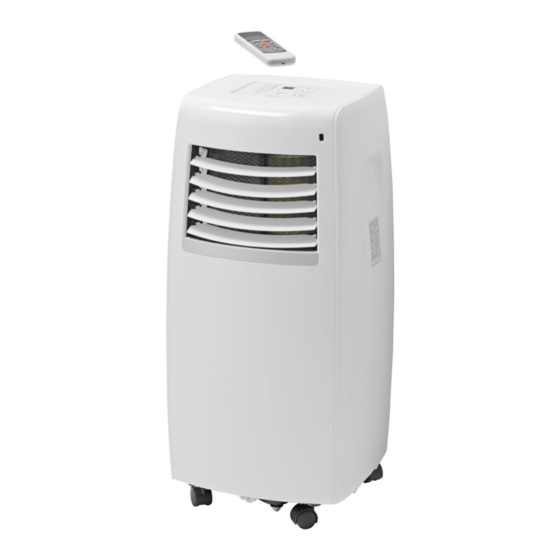

Summary of Contents for Anslut 417-060

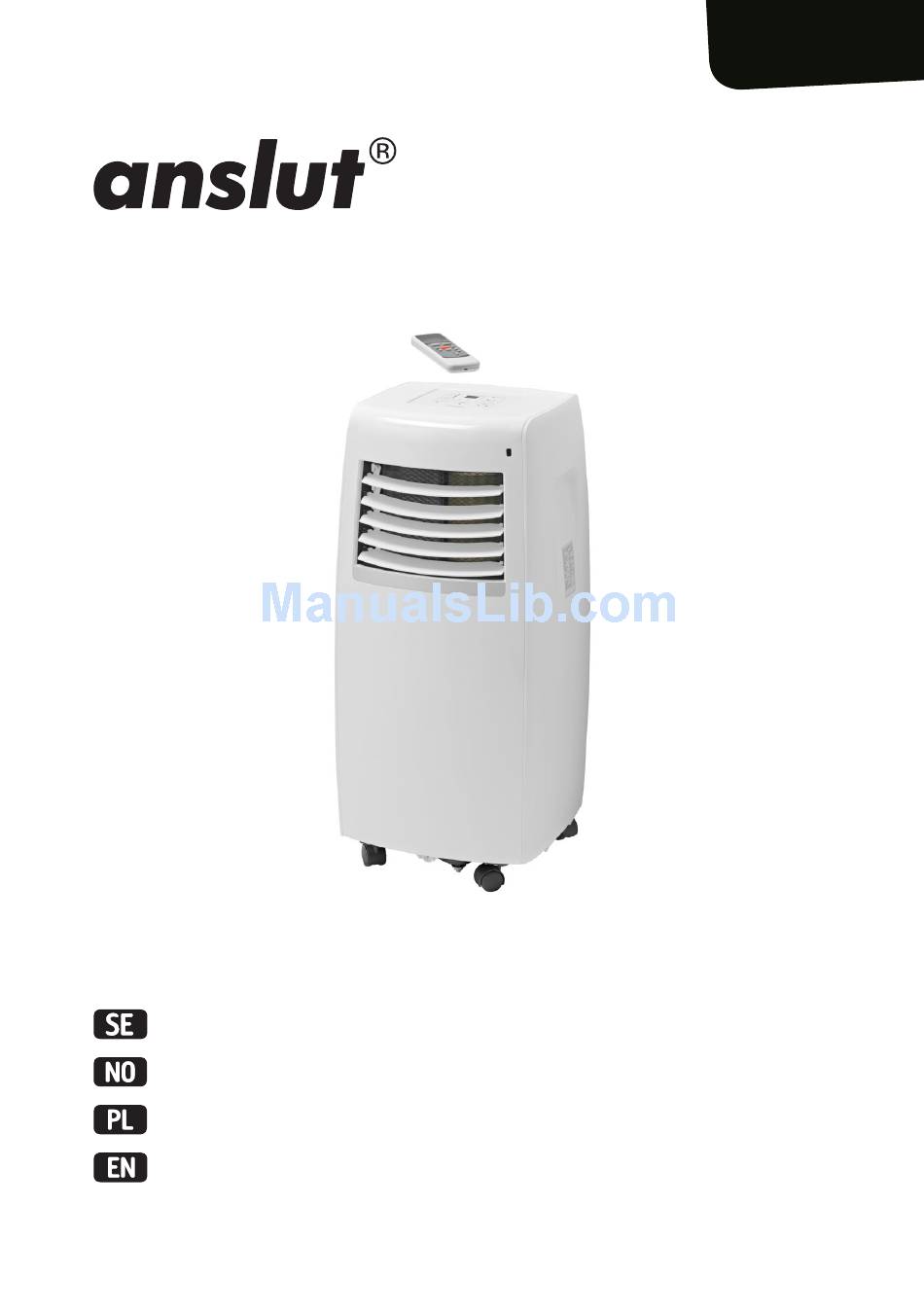

- Page 1 417-060 Bruksanvisning för luftkonditionering Bruksanvisning for klimaanlegg Instrukcja obsługi klimatyzatora User Instructions for Air Conditioner...
- Page 2 SE - Bruksanvisning i original NO - Bruksanvisning i original PL - Instrukcja obsługi w oryginale Date of production: 2014-07-10 EN - Operating instructions in original © Jula AB...
-
Page 3: Table Of Contents
SVENSKA 7 SÄKERHETSANVISNINGAR 7 Energispartips 8 TEKNISKA DATA 8... -
Page 4: Table Of Contents
NORSK 34 SIKKERHETSANVISNINGER 34 Strømsparetips 35 TEKNISKE DATA 35... - Page 5 POLSKI 61 ZASADY BEZPIECZEŃSTWA 61 Wskazówki dotyczące oszczędzania energii 62 DANE TECHNICZNE 62...
- Page 6 ENGLISH 88 SAFETY INSTRUCTIONS 88 Energy saving tips 89 TECHNICAL DATA 89...
-
Page 7: Svenska
SVENSKA Bruksanvisning för luftkonditionering SÄKERHETSANVISNINGAR Läs bruksanvisningen noggrant innan användning! Spara den för framtida behov Följ alltid grundläggande säkerhetsåtgärder, för att minska risken för personskada och/eller egendomsskada VIKTIGT! • Apparaten är inte avsedd att användas av personer (barn eller vuxna) med någon typ av funktionshinder eller av personer som inte har tillräcklig erfarenhet eller kunskap för att använda den, såvida de inte har fått anvisningar gällande användande av apparaten av någon med ansvar för deras säkerhet •... -
Page 8: Tekniska Data
• Använd inte produkten i explosiv miljö, exempelvis i närheten av brännbara vätskor, gaser eller damm • Använd inte förlängningssladd, stickproppsadapter eller liknande Ändra aldrig stickproppen på något sätt Stickproppen ska anslutas till korrekt installerat jordat nätuttag Låt behörig elektriker installera ett jordat nätuttag om stickproppen inte passar i nätuttaget •... -
Page 9: Beskrivning
BESKRIVNING DELAR Fig Fig 2 Framsida (fig 1) Baksida (fig 2) Manöverpanel Övre luftfilter (innanför galler) Manöverspak för luftriktare Luftutlopp (manuell inställning) Hjul Bärhandtag (på båda sidorna) Luftinlopp Mottagare för fjärrkontrollsignal Dräneringsöppning Panel Luftinlopp Nedre luftfilter (innanför galler) Dräneringsöppning för bottentråg DRIFTFÖRHÅLLANDEN I tabellen nedan anges tillåten drifttemperatur för apparaten LÄGE... -
Page 10: Tillbehör
TILLBEHÖR Utloppsslang (ingår), adapter B (platt eller runt munstycke bero- 1 uppsättning eller ende på modell), fönsterinsats och skruv (*) Adapter B (runt munstycke) (*) 1 uppsättning Väggutloppsadapter A (*) 1 st Expansionsplugg och träskruv (*) 4 st Skumgummitätning (*) 3 st Fjärrkontroll med batteri (endast 1 uppsättning... -
Page 11: Användning
ANVÄNDNING MANÖVERpANEL OCH DISpLAY Läs dessa anvisningar noga och bekanta dig med apparatens reglage och användning Apparaten kan manövreras med fjärrkontroll eller från manöverpanelen Fig3 MODE Används för att välja driftläge Tryck upprepade gånger för att växla mellan lägena AUTO, COOL, DRY, FAN Indikeringslampan anger inställt läge SLEEp Används för att aktivera läge SLEEP... -
Page 12: Energisparläge
Dra ut och sätt i sladden Kontakta Displaykommunikationsfel ð återförsäljaren om felet kvarstår INFORMATIONSKOD BETYDELSE ÅTGÄRDER Anslut dräneringsslangen och tappa ð Bottentråget är fullt ut vattnet Kontakta återförsäljaren om felet kvarstår OBS! Om fler än ett fel föreligger samtidigt visas felkoderna i prioritetsordning E4–E2–E1–P1 ENERGISpARLÄGE... - Page 13 ANVÄNDNING Kyldrift • Tryck upprepade gånger på knappen MODE tills indikeringslampan COOL tänds • Ställ in önskad rumstemperatur med knapparna ▲ och ▼ Temperaturen kan ställas in från 17 till 30 °C eller från 62 till 88 °F • Tryck på knappen FAN SPEED för att ställa in fläktvarvtalet Läge DRY •...
-
Page 14: Övrigt
Läge SLEEp/ECO När den här knappen trycks ned ökas (kyldrift) den inställda temperaturen med 1 °C eller 1 °F efter 30 minuter Efter ytterligare 30 minuter ökas (kyldrift) den inställda temperaturen med ytterligare 1 °C eller 1 °F Den nya temperaturen bibehålls under 7 timmar, varefter den ursprungligen inställda temperaturen återställs Därmed avslutas läge Sleep/Eco och apparaten arbetar med de ursprungliga inställningarna OBS! Detta läge kan inte användas i läge FAN eller DRY... -
Page 15: Fjärrkontrollen
FJÄRRKONTROLLEN Läs dessa anvisningar noga före användning pLACERING • Fjärrkontrollens räckvidd är 8 meter Rikta fjärrkontrollen mot mottagaren på apparaten En ljudsignal bekräftar mottagandet VIKTIGT! • Fjärrkontrollens signal blockeras av dörrar, gardiner etc • Utsätt inte fjärrkontrollen för vatten eller annan vätska Utsätt inte fjärrkontrollen för värme eller direkt solljus •... - Page 16 BYTE AV BATTERIER Fjärrkontrollen har två batterier (R03) under ett lock på baksidan Öppna batterilocket Ta ut de gamla batterierna och sätt i nya batterier med rätt polaritet sätt tillbaka batterilocket OBS! Alla program raderas när batterierna tas ut och fjärrkontrollen måste programmeras på...
- Page 17 FUNKTIONER Driftlägen: AUTO, COOL, DRY, HEAT (inte på modeller med endast kylning) samt FAN 24 timmars timer Inställbart område för rumstemperatur: 17 till 30 °C respektive 62 till 88 °F OBS! Bilderna i dessa anvisningar är endast avsedda för illustration Apparaten kan avvika från bilderna i dessa anvisningar KNAppAR TEMp DOWN...
- Page 18 OBS! Om apparaten är i läge SLEEP avbryts detta om knappen ON/OFF, FAN SPEED, SLEEP eller MODE trycks ned 10 TIMER OFF Tryck för att aktivera inställning av avstängningsfördröjning Varje tryckning ökar inställningen i steg om 0,5 timme upp till 10 timmar och i steg om 1 timme från 10 till 24 timmar Avbryt funktionen genom att ställa in tiden 0,0 11 LOCK...
- Page 19 • Modell RG51B1/(C)EU, RG51B/(C)EU, RG51B26/ (C)EU, RG51B30/(C)EU, RG51B32/(C)EU, RG51B31/(C)EU OBS! Modell RG51B/(C)EU saknar knapparna SWING och FOLLOW ME Modell RG51B1/(C)EU saknar knappen FOLLOW ME Modell RG51B30/(C)EU saknar knapparna SWING och FOLLOW ME samt funktionen MED FAN och har knappen SLEEP i stället för knappen ECONOMY Modell RG51B32/(C)EU saknar knappen FOLLOW ME och funktionen MED FAN och har knappen SLEEP i stället för knappen ECONOMY Modell RG51B31/...
- Page 20 INDIKERINGAR pÅ DISpLAYEN Lägesindikering Anger aktivt läge (AUTO, COOL, DRY, HEAT (endast på modeller med både värme- och kyldrift) och FAN) Indikering av mottagning Lyser när apparaten mottar signal från fjärrkontrollen Temperatur/timerinställning Visar inställd temperatur (17–30 °C eller 62–88 °F) eller timerinställning (0–24 timmar) Visas inte i läge FAN pÅ/AV Visas när apparaten är igång...
- Page 21 ANVÄNDNING AV KNAppAR Läge AUTO Kontrollera att apparaten är ansluten till elnätet Driftindikeringslampan på apparaten tänds Tryck på knappen MODE tills läge AUTO aktiverats Tryck på knappen TEMP för att ställa in önskat temperatur mellan 17 och 30 °C i steg om 1 °C respektive mellan 62 och 88 °F i steg om 1 °F Tryck knappen ON/OFF för att starta...
- Page 22 Avfuktning Kontrollera att apparaten är ansluten till elnätet Driftindikeringslampan på apparaten tänds Tryck på knappen MODE tills läge DRY aktiverats Tryck på knappen TEMP för att ställa in önskad temperatur mellan 17 och 30 °C i steg om 1 °C eller mellan 62 och 88 °F i steg om 1 °F Tryck knappen ON/OFF för att starta apparaten...
- Page 23 Läge TIMER Tryck på knappen TIMER ON för att aktivera inställning av startfördröjning Tryck på knappen TIMER OFF för att aktivera inställning av avstängningsfördröjning Inställning av startfördröjning Tryck på TIMER ON Fjärrkontrollens display visar TIMER ON, senaste inställda startfördröjning samt indikeringen h Tryck en gång till på...
- Page 24 EXEMpEL pÅ TIMERINSTÄLLNING TIMER ON (automatisk start) Funktionen TIMER ON är användbar till exempel för att starta apparaten automatiskt innan du kommer hem Exempel Följ anvisningarna nedan för att ställa in automatisk start om 6 timmar Tryck på TIMER ON Fjärrkontrollens display visar senaste inställda startfördröjning samt indikeringen h Start...
- Page 25 AUTOMATISK START OCH AVSTÄNGNING TIMER OFF → TIMER ON (igång → avstängning → start) Den här funktionen är användbar till exempel för att stänga av apparaten efter att du gått till sängs och starta den igen innan du stiger upp Exempel Följ anvisningarna nedan för att ställa in automatisk avstängning om 2 timmar och automatisk start om...
- Page 26 ECONOMY (SLEEp) • När knappen ECONOMY trycks ned ökas (kyldrift) eller minskas (värmedrift) den inställda temperaturen med 1 °C eller 1 °F efter 30 minuter • Efter ytterligare 30 minuter ökas (kyldrift) eller minskas (värmedrift) den inställda temperaturen med ytterligare 1 °C eller 1 °F •...
-
Page 27: Placering
MONTERING pLACERING • Apparaten ska placeras på plant, stabilt underlag, som klarar apparatens vikt, för att minimera buller och vibration eller • Flytta apparaten på hjulen endast på plant, jämnt underlag Var försiktig om apparaten flyttas på mattor eller liknande Försök inte rulla apparaten över föremål •... - Page 28 MONTERING I SKJUTFÖNSTER SOM ÖppNAS VERTIKALT ( TILLVAL ) Kapa den självhäftande skumgummitätningen till lämplig längd och Skumgummitätning A fäst den på den nedre fönsterkarmen Fig 8 (självhäftande) Passa in fönsterinsatsen mot den nedre fönsterkarmen Anpassa fönsterinsatsens längd till fönstret Kapa fönsterinsatsen om Fig 8 fönstrets höjd är mindre än 67 cm Öppna fönstret och placera fönsterinsatsen på...
- Page 29 MONTERING I SKJUTFÖNSTER SOM ÖppNAS HORISONTELLT ( TILLVAL ) Kapa den självhäftande skumgummitätningen till lämplig längd och fäst den på fönsterkarmen (fig 12) Skumgummitätning A (självhäftande) Passa in fönsterinsatsen mot fönsterkarmen Anpassa fönsterinsatsens längd till fönstret Kapa fönsterinsatsen om fönstrets höjd är mindre än 67 cm Fig 12 Öppna fönstret och placera fönsterinsatsen...
- Page 30 Ta upp ett hål i väggen Montera utloppsadapter A på väggens utsida med 4 st expanderpluggar och träskruvar (fig 18) Placering av expanderplugg Dra åt ordentligt Anslut utloppsslangen till utloppsadapter A Adapter A OBS! • Montera adapterlocket över hålet när apparaten Adapterlock inte används •...
-
Page 31: Montering Av Dränering
MONTERING AV DRÄNERING • I avfuktningsläge, avlägsna dräneringspluggen på apparatens baksida och anslut Avlägsna dräneringsslangen (ingår ej) Använd 3/4’’ slang avtappningspluggen med 5/8’’ anslutning med utvändig gänga För modeller utan dräneringsanslutning, anslut dräneringsslangen till hålet Dra slangen till lämpligt avlopp (fig 21 och 22) •... - Page 32 Rengör höljet med en mjuk trasa fuktad med milt rengöringsmedel och torka torrt OM AppARATEN INTE SKA ANVÄNDAS pÅ EN LÄNGRE TID • Avlägsna dräneringspluggen på apparatens baksida och anslut en slang Dra slangen till lämpligt avlopp (fig 22 och 23) •...
- Page 33 Fönster eller dörrar är öppna Stäng alla dörrar och fönster ð Värmekällor i rummet Avlägsna om möjligt värmekällorna Apparaten kyler inte Utloppsslang blockerad eller inte Anslut slangen och dra den så att ð tillräckligt ansluten den fungerar korrekt ð För hög inställd börtemperatur Ställ in lägre börtemperatur...
-
Page 34: Norsk
