30" (76.0cm) freestanding electric ranges
Hide thumbs

Advertisement

4=
5=
6=
7=
8=

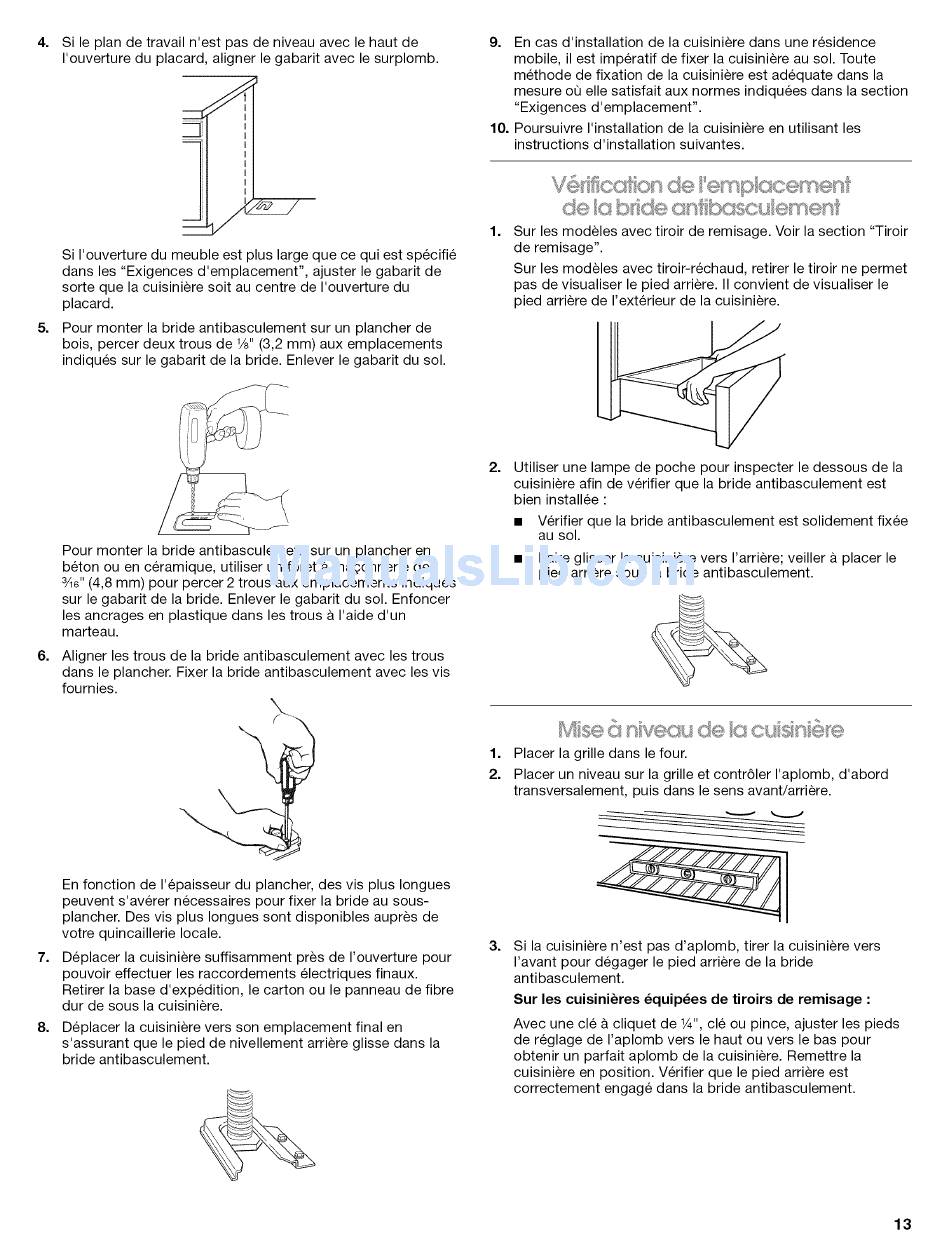

Si le plan de travail n'est pas de niveau avec le haut de
I'ouverture du placard, aligner le gabarit avec le surplomb.
Si I'ouverture du meuble est plus large que ce qui est specifi6
dans les "Exigences d'emplacement",
ajuster le gabarit de
sorte que la cuisiniere soit au centre de I'ouverture du
placard.
Pour monter la bride antibasculement
sur un plancher de
bois, percer deux trous de %" (3,2 mm) aux emplacements
indiques sur le gabarit de la bride. Enlever le gabarit du sol.
Pour monter la bride antibasculement
sur un plancher en
beton ou en ceramique, utiliser un foret & ma£sonnerie de
3/le"(4,8 mm) pour percer 2 trous aux emplacements
indiques
sur le gabarit de la bride. Enlever le gabarit du sol. Enfoncer
les ancrages en plastique dans les trous a I'aide d'un
marteau.
Aligner les trous de la bride antibasculement
avec les trous
dans le plancher. Fixer la bride antibasculement
avec les vis
fournies.
\X/__.._I
_
En fonction de I'epaisseur du plancher, des vis plus Iongues
peuvent s'averer necessaires pour fixer la bride au sous-
plancher. Des vis plus Iongues sont disponibles
aupres de
votre quincaillerie locale.
Deplacer la cuisiniere suffisamment
pres de I'ouverture pour
pouvoir effectuer les raccordements
electriques finaux.
Retirer la base d'expedition,
le carton ou le panneau de fibre
dur de sous la cuisiniere.
Deplacer la cuisiniere vers son emplacement
final en
s'assurant que le pied de nivellement arriere glisse dans la
bride antibasculement.
9. En cas d'installation
de la cuisiniere dans une residence
mobile, il est imperatif de fixer la cuisiniere au sol. Toute
methode de fixation de la cuisiniere est adequate dans la
mesure oQ elle satisfait aux normes indiquees dans la section
"Exigences d'emplacement".
10. Poursuivre I'installation de la cuisiniere en utilisant les
instructions
d'installation
suivantes.
1=
2=
Sur les modeles avec tiroir de remisage. Voir la section "Tiroir
de remisage".
Sur les modeles avec tiroir-rechaud,
retirer le tiroir ne permet
pas de visualiser le pied arriere. II convient de visualiser le
pied arriere de I'exterieur de la cuisiniere.
Utiliser une lampe de poche pour inspecter le dessous de la
cuisiniere afin de verifier que la bride antibasculement
est
bien installee :
•
Verifier que la bride antibasculement
est solidement fixee
au sol.
•
Faire glisser la cuisiniere vers I'arriere; veiller a placer le
pied arriere sous la bride antibasculement.
1=
2.
"
_"
°
p@s
........
Placer la grille dans le four.
Placer un niveau sur la grille et contr61er I'aplomb, d'abord
transversalement,
puis dans le sens avant/arriere.
3=
Si la cuisiniere n'est pas d'aplomb,
tirer la cuisiniere vers
I'avant pour degager le pied arriere de la bride
antibasculement.
Sur les cuisini_res _quip_es
de tiroirs de remisage :
Avec une cle & cliquet de W', cle ou pince, ajuster les pieds
de reglage de I'aplomb vers le haut ou vers le bas pour
obtenir un parfait aplomb de la cuisiniere. Remettre la
cuisiniere en position. Verifier que le pied arriere est
correctement
engage dans la bride antibasculement.
13
