PŘIJÍMAČ GR-12L HoTT
RECEIVER GR-12L HoTT
NÁVOD K POUŽITÍ
MANUAL
Neručíme za tiskové chyby! Změny vyhrazeny!
We are not responsible for any printing bugs! Modifications reserved!
Obj. číslo: S1012
Order No: S1012

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the GR-12L HoTT and is the answer not in the manual?

Questions and answers

Related Manuals for GRAUPNER GR-12L HoTT

Summary of Contents for GRAUPNER GR-12L HoTT

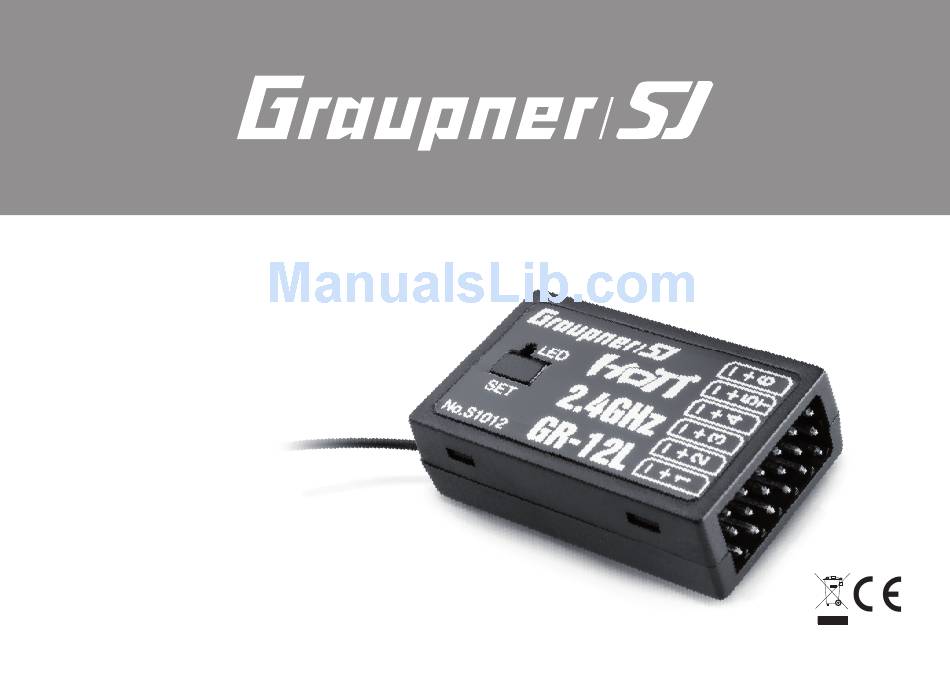

  • Page 1 PŘIJÍMAČ GR-12L HoTT RECEIVER GR-12L HoTT NÁVOD K POUŽITÍ MANUAL Obj. číslo: S1012 Order No: S1012 Neručíme za tiskové chyby! Změny vyhrazeny! We are not responsible for any printing bugs! Modifications reserved!

  • Page 2: Table Of Contents

    Graupner neustále pracuje na vylepšování všech systémů dálkového řízení; vyhrazujeme si proto právo na změny rozsahu dodávky co do formy, technologie i vybavení. Prosím pochopte že z dat a ilustrací v tomto návodu nemohou být vyvozovány žádné požadavky.

  • Page 3: Provoz

    VŠEOBECNÁ UPOZORNĚNÍ Při zapnutí nebo nastavování rádiového ovládacího systému je důležité udržovat anténu vysílače vždy ve vzdálenosti alespoň 15 cm od antén přijímače. Pokud je anténa vysílače příliš blízko k anténám přijímače, dojde k přetížení přijímače, což bude indikováno blikáním zelené LED. Vysílač odpovídá pípnutím každou sekundu; zhasne také červená LED. Rádiový systém je nyní...

  • Page 4: Varování O Dosažení Hranice Dosahu

    2.4. VAROVÁNÍ O DOSAŽENÍ HRANICE DOSAHU Když se zpětný signál z přijímače stane příliš slabým, aktivuje se zvukové varování ve formě pípání cca jednou za sekundu. Protože vysílač má vyšší vysílací výkon než přijímač, můžete model stále bezpečne ovládat. Vzájmu bezpečnosti byste, ale měli zkrátit vzdálenost modelu od vysílače tak, aby varování...

  • Page 5: Připojení Serv

    Zdířky jsou označeny následovně: hnědý vodič (-), červený (+) a oranžový (signál). Zdířky pro serva na přijímači Graupner-HoTT 2.4 jsou očíslovány. Výstup číslo 6 může být nastaven jako (digitální) výstup signálu. 3.2. PŘIPOJENÍ SERV Žádný...

  • Page 6: Zdířka Telemetrie

    ZDÍŘKA TELEMETRIE U konektoru kanálu 5 je označení “T” - je to rozhraní telemetrie. S tímto rozhraním můžete používat volitelné telemetrické senzory, nahrát nejnovější firmware, nebo provádět nastavení pomocí SMART BOXu. Pokud je konektor použit pro připojení čidla telemetrie, nemůže k němu být připojeno servo. NASTAVENÍ...

  • Page 7: Volné Mixy Přijímače

    VOLNÉ MIXY PŘIJÍMAČE Pro vstup do menu RX FREE MIXER zvolte „SETTINGS, VIEW“ z menu telemetrie, a poté stiskněte tlačítko „►“. VAROVÁNÍ: Pokud už je mix naprogramován na vysílači, nepoužívejte “RX FREE MIXER”...
  • Page 8 MIXER 5 mixů, 1 ~ 5, použitelných najednou. Vstupní kanál mixu: Kanál, jehož hodnota je mixována do výstupního kanálu MASTER CH 0: Mix vypnutý 1 ~ 6: vstupní kanál mixu Výstupní kanál mixu:: Výstup mixu je na tomto kanálu SLAVE CH 0: Mix vypnutý...

  • Page 9: Prohlášení O Shodě

    PROHLÁŠENÍ O SHODĚ Prohlášení o shodě v souladu s “Radio and Telecomunikations Terminal Equipment Act” (FTEG) a Direktivou 1999/5/EG (R&TTE) Graupner/SJ GmbH, Service Department, Henriettenstr. 96, D-73230 Kirchheim/Teck, Germany prohlašuje že výrobek mx-12 HoTT Obj. Č. 33112 GR-12 HoTT Obj. Č. 33506 mx-16 HoTT Obj.

  • Page 10: Ochrana Životního Prostředí

    OCHRANA ŽIVOTNÍHO PROSTŘEDÍ Po uplynutí životnosti tohoto výrobku ho nesmíte vyhodit do běžného domácího odpadu. Správným postupem je odevzdání přístroje na místě určeném ke sběru starých elektrických spotřebičů určených k recyklaci. Symbol vyznačený zde i přímo na produktu nebo jeho obalu označuje tuto skutečnost. Individuální...
  • Page 11 POZNÁMKY / NOTICE...
  • Page 12 Neglect of the operating instructions and the safety instructions lead to expiring the warranty. Graupner constantly work on the advancement of all remote control systems; changes of the scope of delivery in form, technology and equipment we must reserve ourselves therefore. Please have understanding for the fact that from data and illustrations of this operating instructions no requirements can be derived.

  • Page 13: General Note

    GENERAL NOTE When switching on or adjusting the radio control system it is essential to keep the transmitter aerial at least 15 cm away from the receiver aerials at all times. If the transmitter aerial is too close to the receiver aerials, the receiver will be overloaded, causing the green LED starts flashing.

  • Page 14: Out Of Range Warning

    2.4. OUT OF RANGE WARNING Generally, a audible range warning is issued in the form of a beep, sounding approximately once per second when the receiver signal in the feedback channel is too weak. Since the transmitter, however, a considerably higher transmission power than the receiver has, the model can still be operated safely.

  • Page 15: Servo-Conection

    Contact should easily snap on no account force to the plug. The sockets are labeled accordingly, the brown wire (-), red (+) and orange (signal). The servo connections of Graupner HoTT 2.4 GHz receiver are numbered. The channel 6 port can be programmed for the (digital) signal output.

  • Page 16: Telemetry Socket

    TELEMETRY SOCKET The channel 5 is provided in the receiver with a „T“ fl ag, it features the telemetry interface. Via the telemetry interface optional telemetry sensors can be used, fi lled with the latest fi rmware update or the recipient of a SMART BOX programming.

  • Page 17: Rx Free Mixer

    RX FREE MIXER To arrive the Menü RX FREE MIXER just call „SETTINGS, VIEW“ from the telemtriemenü and then press the „►“-button. WARNING: If the mixer is already programmed into the transmitter mixer menus, you do not use the „RX FREE MIXER“...
  • Page 18 MIXER 5 Mixer, 1 ~ 5, at the same time programmable. MIXER input channel: Channel whose value is mixed to the output channel MASTER CH 0: Mixer Off 1 ~ 6: input channel mixer MIXER output channel: The signal is output on this channel SLAVE CH 0: Mixer Off...

  • Page 19: Declaration Of Conformity

    DECLARATION OF CONFORMITY Declaration of Conformity in accordiance with the Radio and Telecomunikations Terminal Equipment Act (FTEG) and Directive 1999/5/EG (R&TTE) Graupner/SJ GmbH, Service Department, Henriettenstr. 96, D-73230 Kirchheim/Teck, Germany declares that the product mx-12 HoTT No. 33112 GR-12 HoTT No.

  • Page 20: Environmental Protection Notes

    ENVIRONNEMENTAL PROTECTION NOTES When this product comes to the end of its useful life, you must not dispose of it in the ordinary domestic waste. The correct method of disposal is to take it to your local collection point for recycling electrical and electronic equipment.

  • Page 21: Záruka

    Na tento výrobek je záruka měsíců Warrantied for months Graupner/SJ GmbH, Henriettenstraße 96, 73230 Kirchheim/Teck, Německo Záruční list poskytuje na tento výrobek záruku po dobu 24 měsíců od data nákupu. Warranty certificate Záruka se vztahuje pouze na ty vady materiálu nebo zpracování, které byly přítomny už...
  • Page 22 POZNÁMKY / NOTICE...
  • Page 23 POZNÁMKY / NOTICE...
  • Page 24 Specifikace a dostupnost se mohou měnit. Dodáváno pouze sítí specializovaných modelářských prodejen. Rádi vás budeme informovat o vašem nejbližším dodavateli. Neodpovídáme za tiskové chyby. Specifications and availability subject to change. Supplied through specialist model shopsonly. We will gladly inform you of your nearest supplier. We accept no liability for printingerrors.
