Base Unit Section (Bu-5Bd19) - Sony CDP-M7 Service Manual

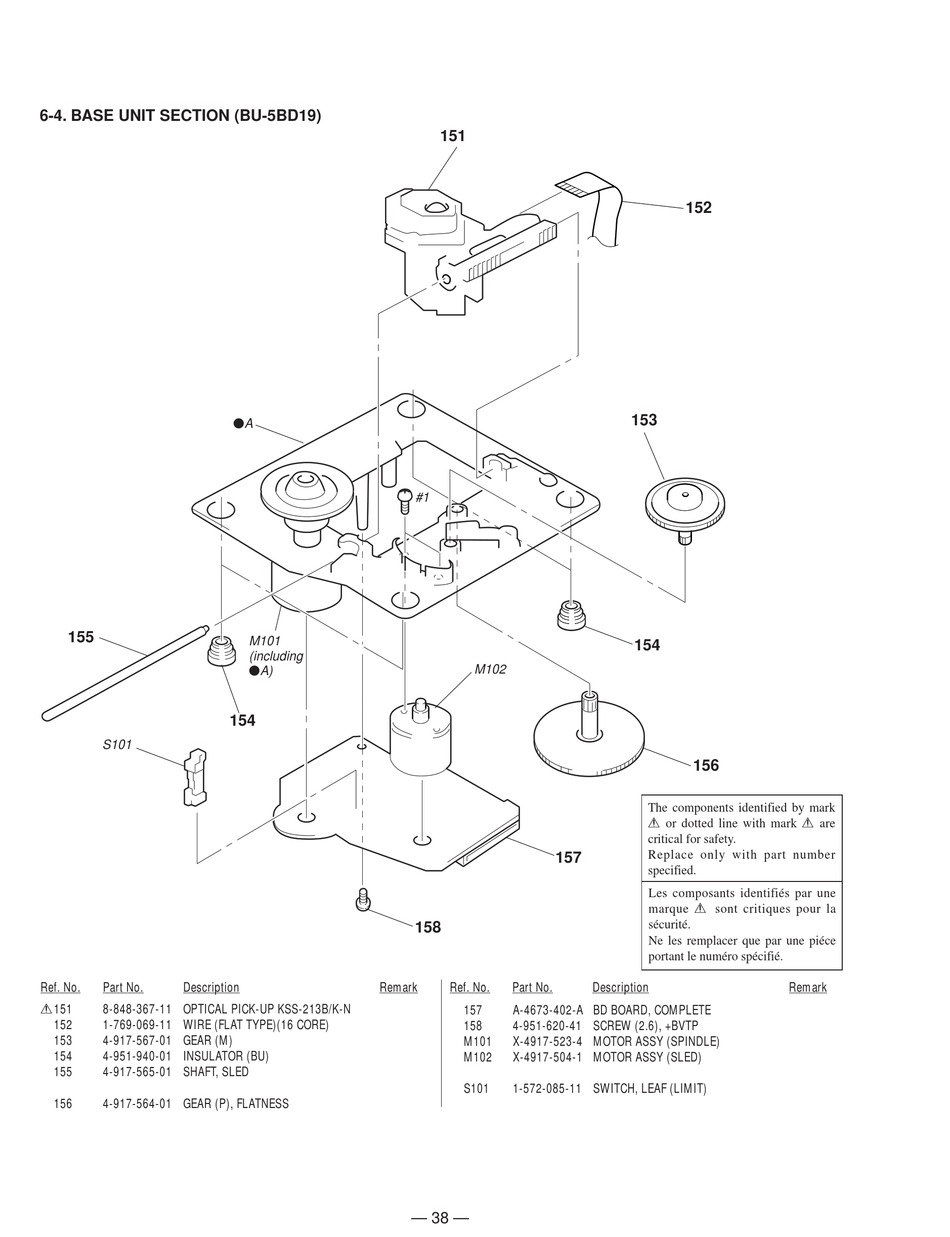

6-4. BASE UNIT SECTION (BU-5BD19)

155
S101
Ref. No. Part No. Description
! 151 8-848-367-11 OPTICAL PICK-UP KSS-213B/K-N
152 1-769-069-11 WIRE (FLAT TYPE)(16 CORE)
153 4-917-567-01 GEAR (M)
154 4-951-940-01 INSULATOR (BU)
155 4-917-565-01 SHAFT, SLED
156 4-917-564-01 GEAR (P), FLATNESS
r A
M101
(including
r A)
154
Remark
151
#1
M102
157
158
Ref. No. Part No.
157 A-4673-402-A BD BOARD, COMPLETE
158 4-951-620-41 SCREW (2.6), +BVTP
M101 X-4917-523-4 MOTOR ASSY (SPINDLE)
M102 X-4917-504-1 MOTOR ASSY (SLED)
S101 1-572-085-11 SWITCH, LEAF (LIMIT)
— 38 —
152
153
154
156
The components identified by mark
! or dotted line with mark ! are
critical for safety.
Replace only with part number
specified.
Les composants identifiés par une
marque ! sont critiques pour la
sécurité.
Ne les remplacer que par une piéce
portant le numéro spécifié.
Description Remark
