Summary of Contents for Datavideo TLM-700HD

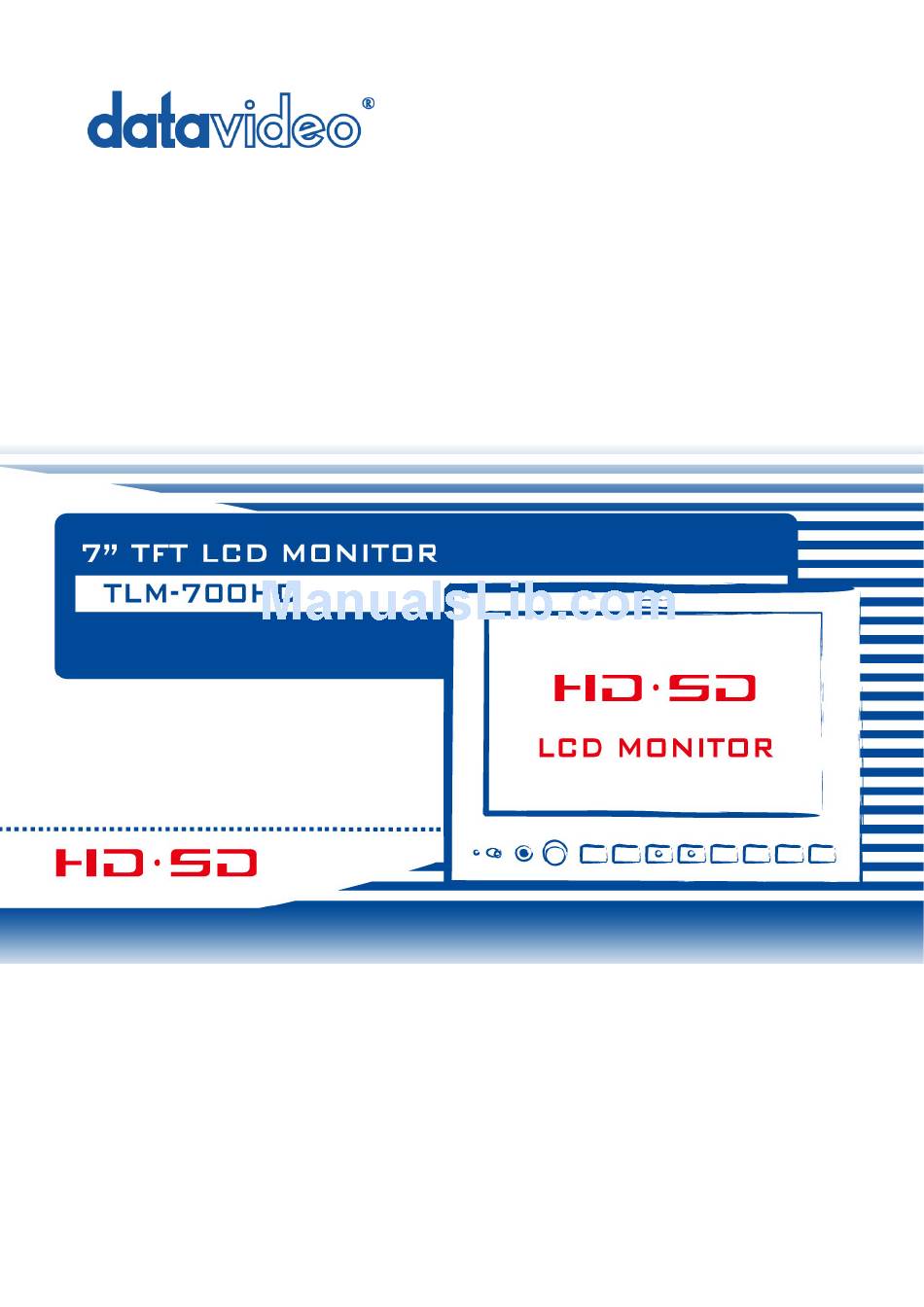

- Page 1 TLM-700HD 7” TFT LCD MONITOR USER MANUAL...
-
Page 2: Table Of Contents
产 品 介 绍 … … … … … … … … … … … … … … … … … … … … … … … … … … … … … 配件说明 影像可支持格式 TLM-700HD 前面板说明 …………………………………………………………… TLM-700HD 后背板说明 ……………………………………………………………... -
Page 3: 安装注意事项
安装注意事项 01．使用前，请先仔细阅读操作使用说明书，并请好好保存说明书。 02．请确实遵守产品上所标示的警告标志及说明指示。 03．清洁机器前，请先拔掉电源插头；请勿使用液态或腐蚀性清洁剂，使用一般微湿绵布进 行清洁擦拭即可。 04．请勿在靠近火源、暖气炉、热气口或水的地方使用本产品。 05．请勿将本产品置放在不平稳的地方，像是手推车、立架…等，以免掉落，造成严重的损 害。 06．产品外壳、背部及底部的开孔是为了散热用的，请勿覆盖或塞住这些开孔，以免造成机 器过热。避免将本产品置放在床、沙发、毯子…等表面类似的物品上，才不会塞住开孔， 除非确定有适当的通风口，否则请勿将本产品置放在一个密闭式的空间里。 07．本产品所使用之电源，请依照电源转换器上的标示。如不确定所在地的电源种类，请洽 询当地经销商或电力公司。 08．避免让任何东西压到本产品的电源线，也避免将本产品压在别的电源在线。 09．使用延长线时，请确认所使用的总电量/总安培数，不得超过延长线所负荷的总安培数； 而插入墙壁插座中所使用的总电量则不得超过 15 安培的限度。 10．请勿在机体上的开孔塞入任何东西，以免触电或引起短路走火；请勿在本产品上泼溅任 何液体。 11．请勿擅自进行拆解维修。如擅自打开或移动标示有“请勿移动”的盖壳，将会使你暴露在 电压或其他的危险下。请向服务人员洽询所有的服务事项。 12．如有下列情形发生，请将本产品的插头拔掉，并向合格的经销商或服务人员洽询： 或插头有损害或散开剥落的情形。 ． 有液体渗进本产品中。 ． 如果本产品曾淋到雨或被泼到水。 ． 如已依照使用说明书之操作规则，仍无法正常使用时。只可调整使用说明书中所提 ． 到可以调整的地方，因为其他地方的调整如果不恰当，有可能会导致本产品受损害， 而且会让合格的技术人员花更长的时间维修，才能恢复到原来的状态。 如果本产品曾掉落或机体曾受损害。 ． 如果产品的功能有异常的改变，请洽询经销商。 ．... -
Page 4: 产品声明
产品声明 操作使用说明书内之设备会产生、使用无线电讯率能源；若不依照手册的指示安装或使用， 可能造成无线电与电视接收的干扰。 (1)．品经测试符合 FCC 规则第 15 条所规范的 Class B 数字装置之规定，其限制目的在 于提供合理之保护，以免在住宅内安装时发生有害的干扰。 (2)．备会产生、使用及释放射讯能源，如果不遵照指示安装与使用，可能会对无线电通 讯造成有害的干扰。但是特定的安装并不保证不会产生干扰。如果本设备在开启或 关启时会对无线电或电视接收产生有害的干扰，使用者可尝试以下列一种或多种方 法改正干扰： (a)．重新调整接收天线的方向或位置。 (b)．拉长设备与接收器之间的距离。 (c)．将设备连接至与接收器所连接不同的线路。 若有必要，请询问您的经销商或相关技术人员。 注(1)：若未经负责单位同意而进行修改或调整，使用者无权操作本设备。 注(2)：与本产品共同使用的外围设备，必须透过外表有包覆的接口缆线所连接。使用未经包 覆的接口缆线，会造成无线电与电视接收干扰，且令使用者无权操作本设备。 本设备遵守 FCC 规则第 15 条的规范。产品的操作必须遵守下列两项条件： (1)．装置不会造成有害的干扰。 (2)．必须承担任何接收到干扰的责任，包括可能造成不想要的操作的干扰。 假若您对上述内容尚有疑问下列手册可能对您有帮助： 您可向美国政府出版局索取由联邦通信委员会所编着【如何找出并解决无线电 / 电视机接口 的问题】 （手册编号：004-000-00345-4） （地址：United States Government Printing Office, Washington D.C. -
Page 5: 操作前注意事项
空间和最少 5 公分最小空间，使后面板的风扇散热。 ▲禁止在周围温度超过 130℉／55℃以上时使用，也不能在周围气温低于 40℉／5℃以 下使用。 ▲禁止将机器存放在周围高湿度的环境，且不能把机器放置在有水喷洒的地方。 ▲搬运时需注意，禁止此机器掉落地面或是撞击机器。 ▲请使用机器专用的原厂电源供应器， 禁止使用未经过原厂认可的电源供应器或是电池。 ▲本产品是高科技的电子产品，以高质量高水平的精心制造，机器本身是高精密度的产 品，不会对昂贵的 DV Camera、DVD 播放器、医疗器材…等电子产品产生损害。 启用产品延长二年保固 ▲只要到洋铭网站 www.datavideo.com.tw 在线产品 注册，一年保固期限即可延长为二年。 ▲若您无法使用在线产品注用，欢迎来电由专人为 您做产品延长保固的服务。 服务专线： （02）8227 2666 ▲部份消耗性产品不在延长范围内，其项目如下： 1.LCD/LED 液晶面板、2.VCD/DVD 光驱、3.硬盘 本产品符合欧盟 WEEE 废电子电机设备指令 为了应付日渐增加的废电子电机废弃物，减轻掩埋场及焚化炉的负担，防止废电 子电机废弃物中所含之有害物质进入环境，欧盟于 2003 年 1 月 27 日通过「废... -
Page 6: 产品介绍
产品介绍 户外摄影导播在现场的监看设备上， SD 屏幕已经普遍使用， 但是能以平价就可拥有 HD 兼容 SD 讯号、可电池供应及防震与摔落保护的监视器，市场上却完全看不到。 TLM-700HD 现场监视屏幕是洋铭科技以平价的概念，研发设计的 Full HD 监视屏幕，可接受 SD 与 HD 双影像讯号格式，让您一机两用发挥最大的功效，且采用铝合金包护屏幕可，防止 运用或者作业时的碰撞造成损害。 配件说明 项目 数 量 数量 本体主机 AD Switch DC12V/4.2A 变压器 + 电源线 操作手册 影像可支持格式 ※HD/SD SDI ※HDMI RGB - 720 x 576i / 50 Hz... -

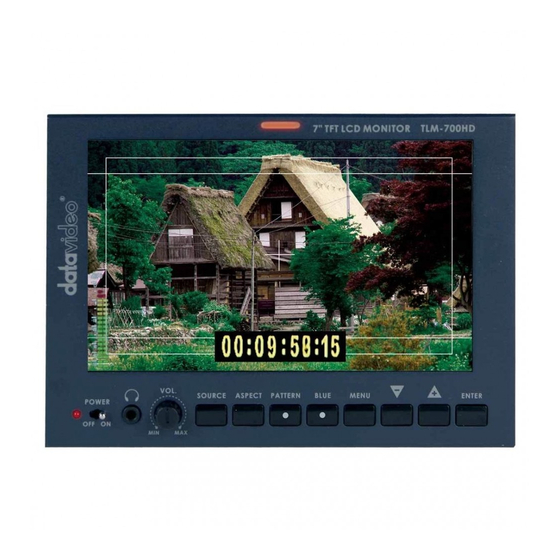

Page 7: Tlm-700Hd 前面板说明
TLM-700HD 前面板说明 机器启动开关键。 监听输入讯号音源（HD/SD SDI、HDMI），并可以调整监听 声音的音量。 点击 SOURCE 键， 搭配上下键 可以选择不同输入的 讯号源（HD/SD SDI、HD/SD Component 、Composit、 HDMI）。 当进入选单（MENU）设定点击 SOURCE 键为跳离设定之 功能。 可切换 15:9, 16:9 及 4:3 三种显示比例。 彩条（COLOUR BAR）讯号切换键。 噪声监看画面切换键。... - Page 8 选单功能开启，搭配上下键 可以选择不同的设定项 目及参数调整之功能。 选单选择及参数上、下调整功能。 搭配选单开启后，选单确认之功能。。...
-
Page 9: Tlm-700Hd 后背板说明
TLM-700HD 后背板说明 HD/SD SDI 输入讯号接口。 HD/SD Component（Y, Pb, Pr）输入讯号接口。 Composite 输入讯号接口。 HDMI 输入讯号接口。 左右声道平衡式声音输出（入） 。 DC 电源输入端子（12V/1.5A） ： 注意：设备需要标准的+12DC 伏特输入，不得超过±5％（DC +11.4V 到 +12.6V）以上，严禁使用未经过原厂认可的 电源供应器或标示不良的电源供应器。 如使用未经原厂认可或是标示不清楚的电源供应器造成机器 损坏，请恕本公司概不负责任何损失。... -
Page 10: 系统选单快速一览表
系统选单快速一览表 MUNU PICTURE 可調整範圍0-100 Brightness（亮度） 選單功能 影像畫面設定 可調整範圍0-100 Contrast（對比） 可調整範圍0-100 Saturation（飽和） 可調整範圍0-100 Tint（色相） Color Temp（色溫） 9300K 7500K 6500K 5400K 使用者自定 AUDIO Indicator（音量表監看） ON（開啟） 音量表監看 OFF（關閉） FUNC. Center Mark（中心參考點） ON（開啟） 安全框設定 OFF（關閉） Safety Zone（16:9安全框） 90％ 80％ OFF（關閉） 4:3 Screen（4:3安全框） ON（開啟） OFF（關閉） Cinema Zone（劇院模式）... -
Page 11: 系统选单细项说明
系统选单细项说明 PICTURE 影像画面设定： 点击 MENU 选单键呼叫设定选单： 选择 Picture 项目，点击 ENTER 确认键。 1.点击上下键 选择设定项目。点击 ENTER 确认键进入设定。 2.再点击上下键 Brightness（亮度）－ 参数可调整范围 0-100。 Contrast（对比）－ 参数可调整范围 0-100。 Saturation（饱和）－ 参数可调整范围 0-100。 Tint（色相）－ 参数可调整范围 0-100。 Color Temp（色温）－ 参数可调整范围 9300K、7500K、6500K、5400K 及使用者自 定。 调整参数。点击 ENTER 确认键确认或点击 SOURCE 取消键取消 3.再点击上下键 设定。... - Page 12 AUDIO 音量表监看： 点击 MENU 选单键呼叫设定选单： 选择 AUDIO 项目，点击 ENTER 确认键。 1.点击上下键 2.再点击 ENTER 确认键确认开启（NO）或关闭（OFF）音量表监或点击 SOURCE 取消键 取消设定。...
- Page 13 FUNC.安全框设定： 点击 MENU 选单键呼叫设定选单： 选择 Func.项目，点击 ENTER 确认键。 1.点击上下键 选择设定项目。点击 ENTER 确认键进入设定。 2.再点击上下键 Center Mark（中心参考点）－ 开启（NO）或关闭（OFF） 。 Safety Zone（16:9 安全框）－ 参数可调整范围 90％、80％或关闭（OFF） 。 4:3 Screen（4:3 安全框）－ 开启（NO）或关闭（OFF） 。 Cinema Zone（剧院模式）－ 开启（NO）或关闭（OFF） 。 3.再点击 ENTER 确认键确认开启（NO）或关闭（OFF）参考线或点击 SOURCE 取消键取 消设定。...
- Page 14 Setup 辅助设定功能： 点击 MENU 选单键呼叫设定选单： 选择 Setup 项目，点击 ENTER 确认键。 1.点击上下键 选择设定项目。点击 ENTER 确认键进入设定。 2.再点击上下键 OSD Time（提示讯息显示时间）－ 参数调整范围 5-60 秒。 OSD Blending（提示讯息亮度）－ 参数调整范围 0-7。 Time Code（时间码）－ 开启（NO）或关闭（OFF） 。 TC Position（时间码显示位置）－ 可设定显示位置有：Left/Up（左上） 、Right/Up （右上） 、Right/Down（右下） 、Middle/Down （中下） 。 TC HD Line（HD 讯号时间码位置）－ 设定 HD 时间码输入讯号显示起始扫瞄线位 置，参数调整范围...
- Page 15 Advanced 进阶设定： 点击 MENU 选单键呼叫设定选单： 选择 Advanced 项目，点击 ENTER 确认键。 1.点击上下键 选择设定项目。点击 ENTER 确认键进入设定。 2.再点击上下键 LCD L/R Scan（左右颠倒显示）－ LCD 画面左右显示。 LCD U/D Scan（上下颠倒显示）－ LCD 画面上下显示。 Reset（恢复默认值）－ 点击 ENTER 确认键立即恢复。 Version（软体版本）－ 点击 ENTER 确认键立即显示轫体版本。 3.再点击 ENTER 确认键确认选择或点击 SOURCE 取消键取消设定。...
-
Page 16: 产品规格
产品规格 接口 HD/SD SDI（SMPTE 272M-C 1.5Gbps, 270Mbps 含声音输入） Component Y.U.V Sony Betacam Spec Composit HDMI D-Sub 15 Pin Plug（Tally Light Signal） SD/HD SDI 符合 SMPTE 259M (270 Mbps, 525/625 component video) HD/SD SDI and SMPTE 292M (1.485, 1.485 Gbps)规格 支援 HDMI 1.1 HDMI HD/SD Bandwidth：＞5.2MHz... -
Page 17: 产品支持服务
--------------------------------------------------------------------------------------------------------------------- ●上海洋铭数码科技有限公司（上海） 上海市闸北区共和新路 1301 号 102 室 Tel: +86 21 5603 6599 service@datavideo.cn www.datavideo.cn --------------------------------------------------------------------------------------------------------------------- ● Datavideo Technologies (S) PTE Ltd.（新加坡） No.178 Paya Lebar Road #06-03, Singapore 409030 Tel: +65 6749 6866 info@datavideo.sg www.datavideo.info --------------------------------------------------------------------------------------------------------------------- ● Datavideo Hong Kong Ltd.（香港）...
