- 1 - DESCRIZIONE E SPECIFICHE TECNICHE

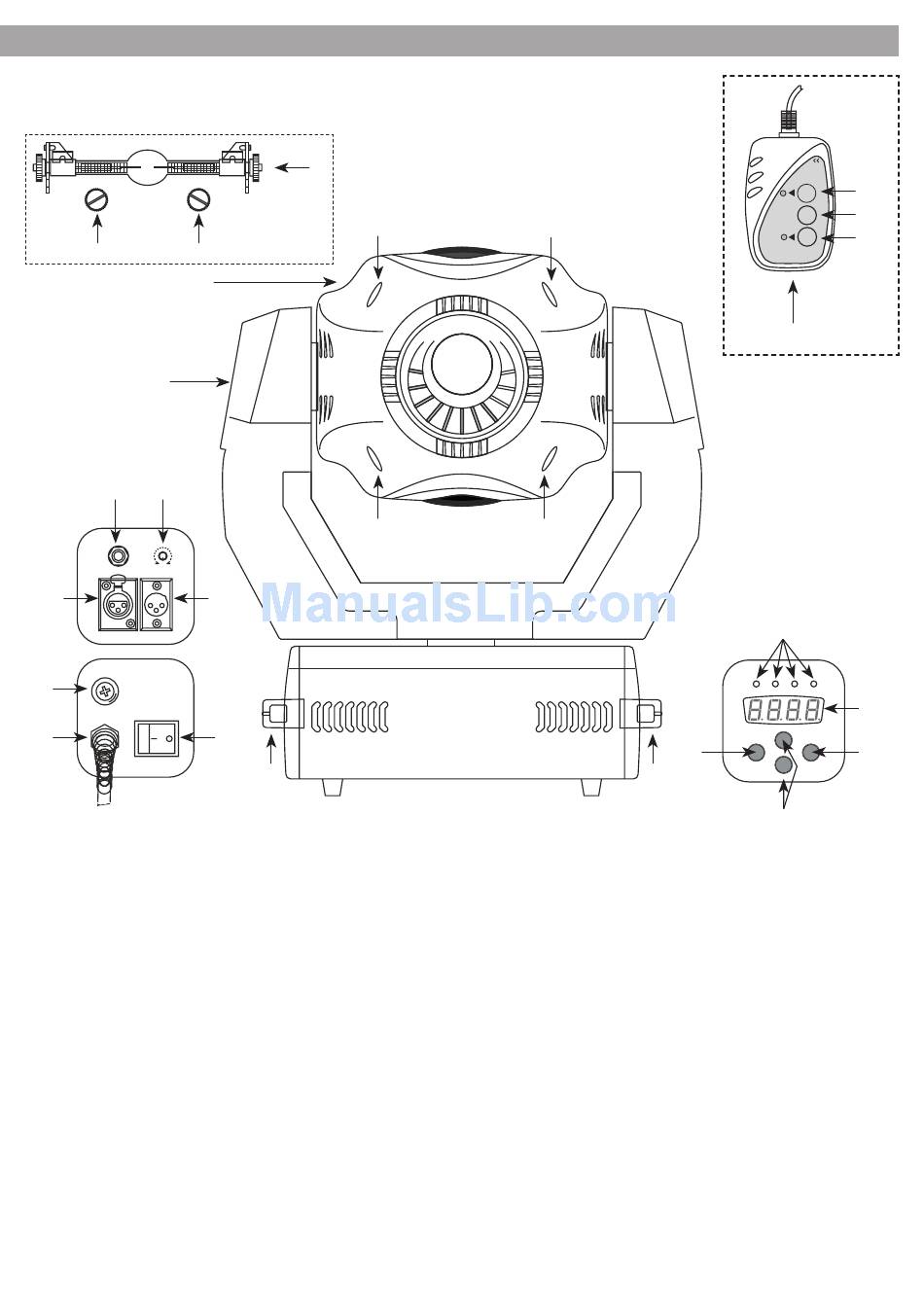

1.1 Elementi di comando e collegamenti

22 22
2
4 7
5
8
9
1. Testa mobile;
2. Braccio girevole;
3. Maniglie;
4. Presa di collegamento per il telecomando EC800;
5. DMX OUT(XLR a 3 poli):1=massa, 2=DMX-, 3=DMX+;
6. DMX IN(XLR a 3 poli):1=massa, 2=DMX-, 3=DMX+;
7. Regolatore della sensibilità del microfono interno.
Girando in senso orario, la sensibilità aumenta;
8. Portafusibile: sostituire un fusibile difettoso solo
con uno dello stesso tipo;
9. (230V~/50Hz), cavo di alimentazione senza spina;
10. Interruttore on/off;
11. Tasto MENU per chiamare il menu d'impostazione;
12. Tasti UP e DOWN per selezionare un'impostazio-
ne del menù;
13. Tasto ENTER per confermare un'impostazione del
menù;
14. Display;
15. LED di controllo per la modalità di funziona-
21
16
Fig. 3
1
16
6
10
3
V575SPOT
16
16
Fig.1
mento: DMX=è acceso se all'ingresso DMX
IN è presente un segnale DMX di comando;
MASTER=modalità MASTER: comando mediante
il telecomando(opzionale) o il microfono integra-
to; SLAVE=modalità SLAVE: comando mediante
un secondo V575SPOT; SOUND=si accende bre-
vemente se l'unità cambia colore, disegno o mo-
vimento in seguito ad un segnale musicale;
16. Viti per aprire la testa mobile;
17. Telecomando EC800 (opzionale) (fig.2);
18. TastoMODE per cambiare fra modalità Show1 a
Show4;
19. Tasto FUNCTION;
20. Tasto STAND BY per la funzione Blackout (testa mo-
bile in posizione di partenza e diaframma chiuso);
N. B.: Per poter usare il telecomando, all'ingresso DMX
IN non deve essere presente alcun segnale DMX.
21. Lampada (non inclusa);
22. Viti lampada;
CONTROLLER
STAND
BY
FUNCTION
MODE
17
15
DMX MASTER SLAVE SOUND
11
UP
MENU ENTER
3
DOWN
12
5
20
19
18
Fig. 2
14
13
