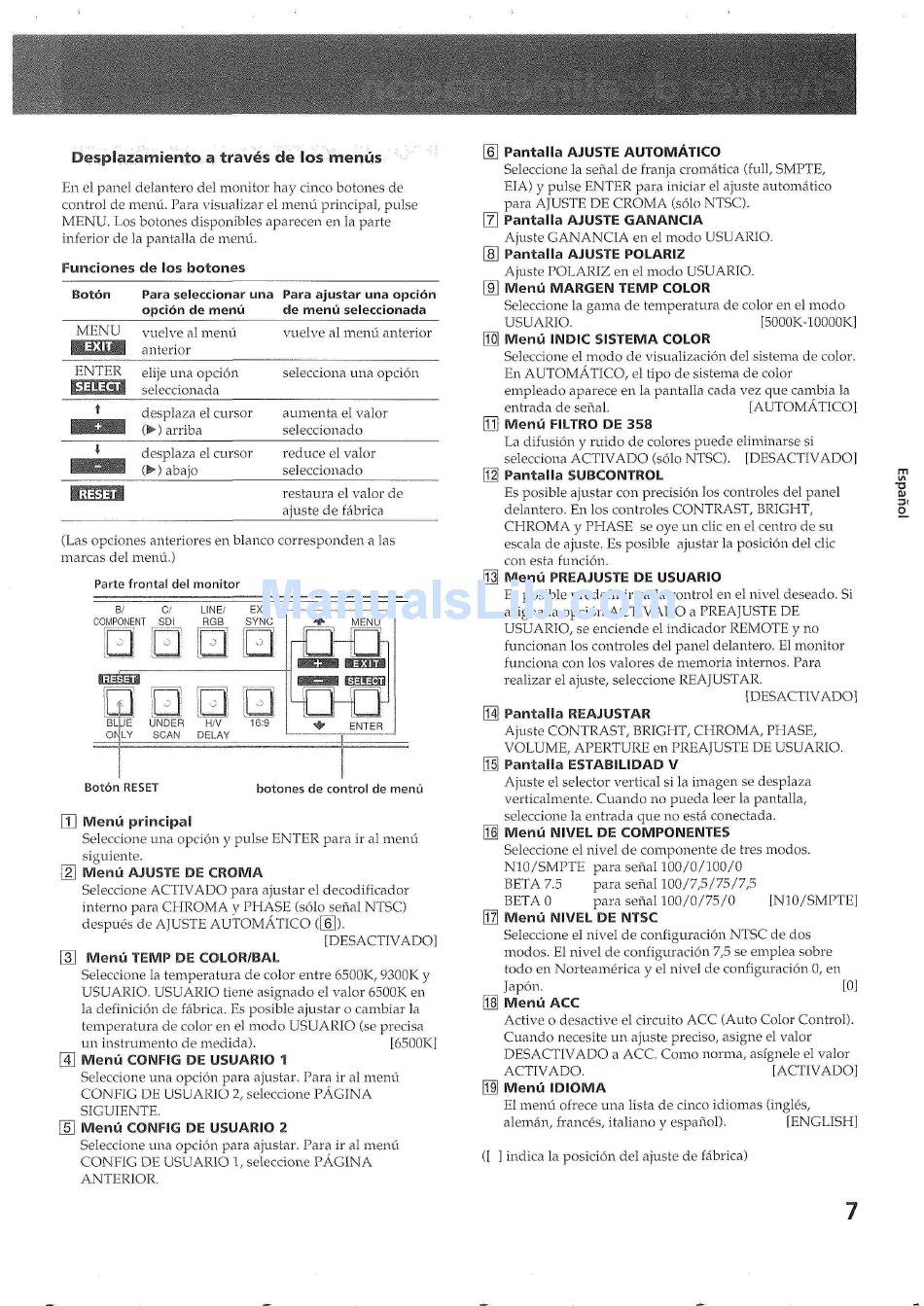

Desplazamiento a traves de los menus
En el panel delantero del monitor hay cinco botones de
control de menu. Para visualizar el menu principal, pulse
MENU. Los botones disponibles aparecen en la parte
inferior de la pantalla de menu.
F u n c i o n e s d e l o s b o t o n e s
Baton
Para seleccionar una
opcion de menu
Para ajustar una opcion
de m e n u seleccionada
MENU
vuelve al menu
anterior
vuelve al menu anterior
ENTER
elije una opcion
E H E 5 1
seleccionada
selecciona una opcion
desplaza el cursor
(•) arriba
aumenta el valor
seleccionado
desplaza el cursor
(•) abajo
reduce el valor
seleccionado
restaura el valor de
ajuste de fabrica
(Las opciones anteriores en bianco corresponden a las
marcas del menu.)
Parte frontal del monitor
B/
C/
COMPONENT
SD!
LINE/
RGB
EXT
SYNC
BLJE
UNDER
H/V
OKLY
SCAN
DELAY
MENU
I H I
ENTER
Boton RESET
botones de control de menu
ffl
M e n u p r i n c i p a l
Seleccione una opcion y pulse ENTER para ir al menu
siguiente.
M e n u AJUSTE DE C R O M A
Seleccione ACTIVADO para ajustar el decodificador
interno para CHROMA v PHASE (solo senal NTSC)
despues de AJUSTE AUTOMATICO ([6]).
[ D E S A C T I V A D O ]
M e n u TEMP DE COLOR/BAL
Seleccione la temperatura de color entre 6500K, 9300K y
USUARIO. USUARIO tiene asignado el valor 6500K en
la definition de fabrica. Es posible ajustar o cambiar la
temperatura de color en el modo USUARIO (se precisa
un instrumento de medida).
[6500K]
Menu CONFIG DE USUARIO 1
Seleccione una opcion para ajustar. Para ir al menu
CONFIG DE USUARIO 2, seleccione PAGINA
SIGUIENTE.
Menu CONFIG DE USUARIO 2
Seleccione una opcion para ajustar. Para ir al menu
CONFIG DE USUARIO 1, seleccione PAGINA
ANTERIOR.
m
m
m
m
m
m
P a n t a l l a AJUSTE A U T O M A T I C O
Seleccione la serial de franja cromatica (full, SMPTE,
EIA) y pulse ENTER para iniciar el ajuste automatico
para AJUSTE DE CROMA (solo NTSC).
P a n t a l l a AJUSTE G A N A N C I A
Ajuste GANANCIA en el modo USUARIO.
P a n t a l l a AJUSTE POLARIZ
Ajuste POLARIZ en el modo USUARIO.
M e n u M A R G E N TEMP COLOR
Seleccione la gama de temperatura de color en el modo
USUARIO.
[5000K-I0000K]
M e n u IND1C SISTEMA COLOR
Seleccione el modo de visualization del sistema de color.
En AUTOMATICO, el tipo de sistema de color
empleado aparece en la pantalla cada vez que cambia la
entrada de senal.
[AUTOMATICO]
M e n u FILTRO DE 3 5 8
La difusion y ruido de colores puede eliminarse si
selecciona ACTIVADO (solo NTSC).
[DESACTIVADO]
P a n t a l l a SUBCONTROL
Es posible ajustar con precision los controles del panel
delantero. En los controles CONTRAST, BRIGHT,
CHROMA y PHASE se oye un clic en el centro de su
escala de ajuste. Es posible ajustar la position del clic
con esta funcion.
Menu PREAJUSTE DE USUARIO
Es posible predefinir cada control en el nivel deseado. Si
asigna la opcion ACTIVADO a PREAJUSTE DE
USUARIO, se enciende el indicador REMOTE y no
funcionan los controles del panel delantero. El monitor
funciona con los valores de memoria internos. Para
realizar el ajuste, seleccione REAJUSTAR.
[DESACTIVADO]
P a n t a l l a REAJUSTAR
Ajuste CONTRAST, BRIGHT, CHROMA, PHASE,
VOLUME, APERTURE en PREAJUSTE DE USUARIO.
Pantalla ESTABILIDAD V
Ajuste el selector vertical si la imagen se desplaza
verticalmente. Cuando no pueda leer la pantalla,
seleccione la entrada que no esta conectada.
Menu NIVEL DE COMPONENTES
Seleccione el nivel de componente de tres modos.
N10/SMPTE para senal 100/0/100/0
BETA 7.5
para senal 100/7,5/75/7,5
BETA 0
para senal 100/0/75/0
[N10/SMPTE]
Menu NIVEL DE NTSC
Seleccione el nivel de configuration NTSC de dos
modos. El nivel de configuration 7,5 se emplea sobre
todo en Norteamerica y el nivel de configuration 0, en
Japon.
[0]
Menu ACC
Active o desactive el circuito ACC (Auto Color Control).
Cuando necesite un ajuste preciso, asigne el valor
DESACTIVADO a ACC. Como norma, asignele el valor
ACTIVADO.
[ACTIVADO]
Menu IDIOMA
El menu ofrece una lista de cinco idiomas (ingles,
aleman, frances, italiano y espanol).
[ENGLISH]
([ ] indica la position del ajuste de fabrica)
