※ご使用前にこの説明書を良くお読みになり十分に理解してください。
Before beginning assembly, please read these instructions thoroughly!
THE FINEST RADIO CONTROL MODELS
ARF Kit
EP パイパー J-3 カブ M24〈ARFキット〉

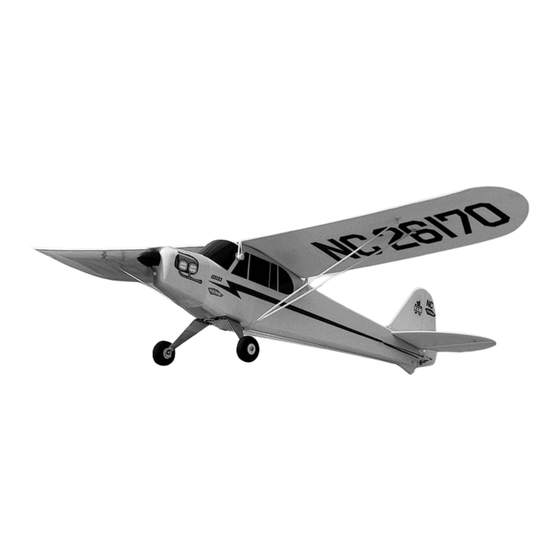

EP Piper J-3 Cub M24
目 次 INDEX
●キットに入っているもの／組立に必要な工具
KIT CONTENTS / TOOLS REQUIRED
●キットの他に用意するもの／プロポの準備／基本とニュートラル調整
RADIO PREPARATION
●本体の組立
ASSEMBLY
●飛行手順の注意
FLIGHT MANUAL
●分解図
EXPLODED VIEW
●パーツリスト
PARTS LIST
●取扱いの注意
OPERATING YOUR MODEL SAFETY
安全のための注意事項
この無線操縦模型は玩具ではありません!
●この商品は高い性能を発揮するように設計されていますので組立
てに不慣れな方は、模型を良く知っている人にアドバイスを受け
確実に組立ててください。
●組立て作業は、幼児の手のとどかない所で必ず行ってください。
●動かして楽しむ場所は万一の事故を考えて、安全を確認してから
責任をもってお楽しみください。
●組立てた後も説明書がいつでも見られるように大切に保管してく
ださい。
・不要になったニカドバッテリーは、貴重な資源を守るために廃棄しないでリサイクル協力店へお持ちください。
・The product you have purchased is powered by a rechargeable battery. The battery is recyclable. At the end of its useful life, under
various national / state and local laws, it may be illegal to dispose of this battery into the municipal waste stream. Check with your local
solid waste officials for details in your area for recycling options or proper disposal.
Ni-MH
※製品改良のため、予告なく仕様を変更する場合があります。 *SPECIFICATIONS ARE SUBJECT TO BE CHANGED WITHOUT NOTICE.
2004 KYOSHO CORPORATION／禁無断転載複製
WINGSPAN : 944mm (37.1")
R
RADIO CONTROLLED ELECTRIC POWERED AIRCRAFT
●First-time builders should seek the advice of experienced modellers
before beginning assembly and if they do not fully understand
any part of the construction.
●Assemble this kit only in places out of childrenÕs reach!
●Take care before operating this model.
You are responsible for this modelÕs assembly and safe operation!
●Always keep this instruction manual ready at hand for quick
reference, even after completing the assembly.
INSTRUCTION MANUAL
UNDER SAFETY PRECAUTIONS
This radio control model is not a toy!
組立／取扱説明書
2
3∼4
5∼8
9∼12
13
14
15
No.10221
（ARFキット）
Advertisement
Table of Contents
Related Manuals for Kyosho EP Piper J-3 Cub M24
Summary of Contents for Kyosho EP Piper J-3 Cub M24
-
Page 1: Instruction Manual
Before beginning assembly, please read these instructions thoroughly! WINGSPAN : 944mm (37.1") THE FINEST RADIO CONTROL MODELS ARF Kit 組立／取扱説明書 INSTRUCTION MANUAL EP パイパー J-3 カブ M24〈ARFキット〉 EP Piper J-3 Cub M24 RADIO CONTROLLED ELECTRIC POWERED AIRCRAFT 目 次 INDEX ●キットに入っているもの／組立に必要な工具 KIT CONTENTS / TOOLS REQUIRED ●キットの他に用意するもの／プロポの準備／基本とニュートラル調整 3∼4 ... -
Page 2: Kit Contents
Read through the manual before you begin, so you will have an overall idea of what to do. ◆ キットの内容をお確かめください。万一不良、不足がありましたら、お買い求めの販売店にご相談いただくか、当社「ユーザー相談室」までご連絡ください。 Check all parts. If you find any defective or missing parts, contact your local dealer or our Kyosho Distributor. Warning! ●... - Page 3 キットの他にそろえる物 REQUIRED FOR OPERATION 専用バッテリー（充電式電池）8.4V-600mAh プロポ Radio control systems Battery (Rechargable) 8.4V-600mAh 4チャンネルの飛行機用 2サーボ無線操縦器（プロポ） セット、 ●No.71193 マイクロサーボ×2、飛行機用アンプ×1 8.4V-600mAh This model requires a minimum 4-channel radio control system (with 2 micro servos ニッケル水素バッテリー and 1 speed control amp (electronic speed controller) for aircraft. 8.4V-600mAh Ni-MH Battery 上空用（飛行機用）のプロポセットを必ず使用してください。...
- Page 4 電動プレーンの基本とサーボのニュートラル調整 BASIC CONNECTION FOR ELECTRIC POWERED AIRPLANE AND ADJUSTMENT OF SERVOS 電動プレーンの基本接続図。 ●プロポの取扱いは、プロポに付属の説明書を参考にしてください。 Basic connection for EP Airplane. ● For more information, refer to radio system instruction manual. ■スイッチ Switch ■バッテリー Battery ■受信機 Receiver エレベーター Elevator ■エレベーターサーボ Elevator Servo ■モーター Motor ■アンプ...
- Page 5 3 x 8 mm サーボ Servo ラダーサーボ エレベーターサーボ Rudder Servo Elevator Servo 3 x 8 mm TPビス TP Screw 小さいサーボを使う場合は、 -------------------------- 4 図の部分を指で押してサーボに 合わせる。 For smaller servos, use finger to align position of screw holes. 前 Front アンプ 変換コネクター アンプ Amp.
- Page 6 アンテナ線は垂直尾翼に アンテナ線 セロハンテープで止める。 Antenna Lead Fix to the vertical fin with tape. アンテナ線はセロハンテープで胴体側面 に止める。 Fix the Antenna Lead to side of fuselage with tape. リンケージ Linkage サーボ付属 Supplied with servo. 一直線になるようにロッド アジャスターを回して調整します。 Make straight by turning rod adjuster. 90° チューブをかぶせる。 Cover with tube.
- Page 7 主翼 確実に取付ける。飛行中にはずれると操縦 Main Wing 不能になり事故につながります。 Warning! Fix wing securely to fuselage. Loss of 2.5x12mm TPビス wing will result in no control and crash. TP Screw --------------------- 2 図のように輪ゴムを2本使用する。 Use 2 rubber bands to secure wing as shown. 2.5 x 12 mm 中心に合わせる。...
- Page 8 3 x14 mm バッテリー Battery 3 x14 mm TPビス （1本） TP Screw --------------------- 1 8.4-600mAhニッケル水素バッテリー 8.4-600mAh Ni-MH Battery コネクターは飛行させる時まで 接続しない。 Don't connect until just before flight. 重心位置 約45 mm C of G Position 重心位置 C of G 右図の位置に重心が来るようにアンプや受信機を前後に 移動して重心位置を合わせる。 If necessary, move Receiver or Speed Control Amp to get correct C of G (center of gravity).
- Page 9 パイパーカブJ-3 飛行手順の注意 / PIPER CUB J-3 FLIGHT MANUAL ●気軽に飛ばせ操縦もやさしい電動プレーン。でも空を飛び回るものだから安全確認は重要です。 この『飛行手順の注意』をよく読んで、安全な飛行方法について十分理解しておきましょう。 ●R/Cプレーンが初めてという方の単独飛行はできません。必ずベテランの指導を受けてください。 ●Electric plane with gentle flying characteristics. Safety checks on flying models are essential. Please read this "Flight Manual" carefully to understand how to operate this model safely. ●First time fliers of R/C planes should seek the supervision of experienced model plane fliers. / Choose Location Carefully！...
-
Page 10: Battery Charge
/ Pre-Flight Check 飛行前のチェック 充電 プロポ バッテリーを充電する。 充電器やバッテリーの プロポの取扱説明書をよく読んで 取扱説明書をよく読んで、 十分に理解しておく。 正しく充電する。 Battery Charge Transmitter Charge the battery. Read and understand the radio Read the operating instructions system instructions to operate for the charger and battery the transmitter correctly. for correct charging method. ●Check Each Component Carefully！... - Page 11 / Take-Off 離陸 風 Wind 送信機のアンテナが一番 風に向かって、機体を水 伸びている事を確認し、 平に押出すように投げる。 送信機と機体の動作を確認。 Face into the wind, hold the Extend transmitter antenna plane horizontally and launch all the way and check plane with a pushing motion. responds properly to transmitter signal. 手投げ後、左右に傾かないようにラダーを操作して調整。 アンプ仕様の場合フルスロットルのままで10∼20° ぐらいの 角度で上昇する。上昇しなかったりする場合はエレベーター...
- Page 12 / Landing 着陸 風上に向かったら、左右に傾かない ようにラダーを操作して調整。 Once flying into the wind, use the rudder to 風 バッテリーが消耗してくるとオートカットが作動して stop any left/right lean. プロペラの回転が止まる。 Wind プロペラの回転が止まった場所と風向きで着陸コースを決める。 水平になったらエレベーターは操作せずに、 風下から大きな旋回で風上に向けるのが基本。 左右に傾かないようにラダーを操作して着陸。 When the battery runs down, the auto-cut will stop propeller rotating. When propeller stops, Once horizontal, land the plane without using the decide your landing approach based on wind elevator, keeping the plane horizontal with the rudder.
-
Page 13: Exploded View
3 x 8 mm TPビス TP Screw 3 x 10mmTPビス Screw 3 x14 mm TPビス TP Screw 3mmナット 2.5 x 20mmTPビス Screw 3 x 23mmTPビス Screw 3 x 4mmビス Screw 2.5 x 16mmTPビス Screw No.1xxxx PIPER CUB J3 KYOSHO PRINTED IN CHINA... - Page 14 スペアパーツ SPARE PARTS ★: FOR JAPANESE MARKET ONLY. ★定価 ★発送 ★定価 ★発送 品番 パーツ名 内容 （キーNo.と入数） 品番 パーツ名 内容 Quantity Part Names Part Names Quantity （税込） 手数料 （税込） 手数料 カウリング プロペラセット 10221-01 11221-06 Cowling Propeller Set 一律 一律 メインギヤセット モーター 10221-02 （税込）...
-
Page 15: Before Flying
They will explode and プロペラの回転に注意する。 release harmful materials. アンプの種類によっては、コネク ターを接続しただけでモーター （プロペラ）が回転する事もある。 Battery Beware of spinning propellers! With some electronic speed controllers, オプションパーツは京商純正パー the motor (propeller) starts spinning ツ以外使用しないでください。 as soon as battery is connected. Only use genuine KYOSHO parts. - Page 16 THE FINEST RADIO CONTROL MODELS 京商ホームページ http://www.kyosho.co.jp/ 京商株式会社 〒243-0034 神奈川県厚木市船子153 メーカー指定の純正部品を使用して ●ユ−ザ−相談室直通電話 046-229-4115 安全にR/Cを楽しみましょう。 お問い合わせは：月曜∼金曜(祝祭日を除く) 10：00∼18：00 PRINTED IN JAPAN 61920405-1...
