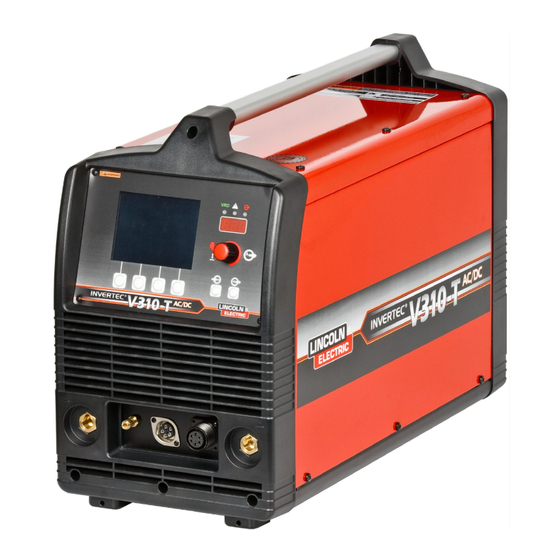

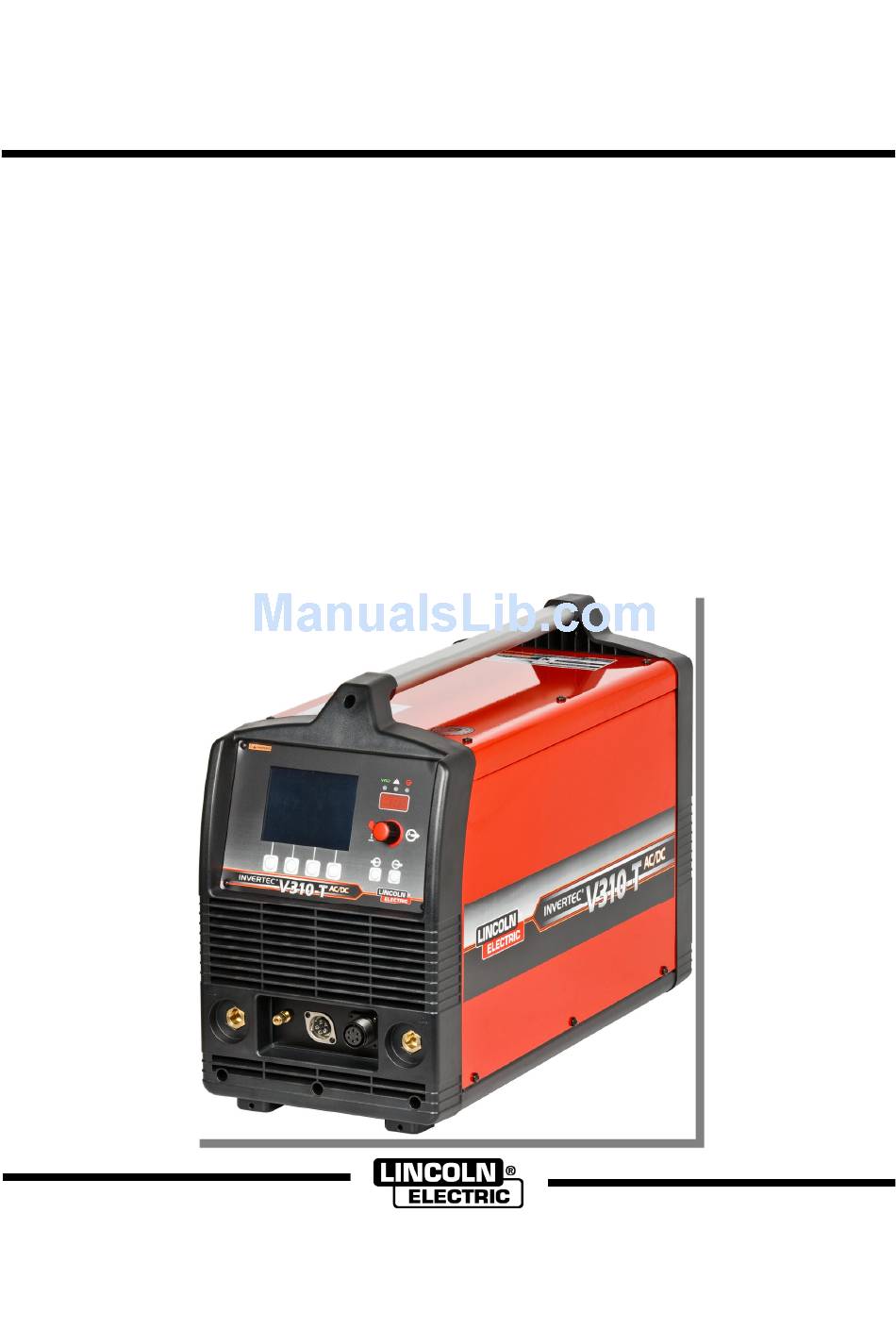

  • Page 1 IM2017 05/2008 Rev. 0 ® INVERTEC V310-T AC/DC OPERATOR’S MANUAL MANUALE OPERATIVO BEDIENUNGSANLEITUNG MANUAL DE INSTRUCCIONES MANUEL D'UTILISATION BRUKSANVISNING OG DELELISTE GEBRUIKSAANWIJZING BRUKSANVISNING INSTRUKCJA OBSŁUGI KÄYTTÖOHJE LINCOLN ELECTRIC ITALIA S.r.l Via Fratelli Canepa 8, 16010 Serrà Riccò (GE), Italia www.lincolnelectric.eu...
  • Page 2 été conçu en conformité avec les normes: og er produsert og testet iht. følgende standarder: EN 60974-1, EN 60974-10 (2007) Dario Gatti European Engineering Director Machines LINCOLN ELECTRIC ITALIA S.r.l., Via Fratelli Canepa 8, 16010 Serra Riccò (GE), Italia 12/05...
  • Page 3 07/06 Do not dispose of electrical equipment together with normal waste! In observance of European Directive 2002/96/EC on Waste Electrical and Electronic Equipment (WEEE) and its implementation in accordance with national law, electrical equipment that has reached the end of its life must be collected separately and returned to an environmentally compatible recycling facility.
  • Page 4 Per ogni futuro riferimento, compilare la tabella sottostante con le informazioni di identificazione equipaggiamento. Modello, Codice (Code) e Matricola (Serial Number) sono reperibili sulla targa dati della macchina. VIELEN DANK! Dass Sie sich für ein QUALITÄTSPRODUKT von Lincoln Electric entschieden haben. •...
  • Page 5 Underlåtenhet att följa instruktionerna i bruksanvisningen kan medföra allvarliga personskador, förlust av liv eller skador på utrustningen. Det är viktigt att läsa, och förstå, förklaringarna nedan till varningssymbolerna. Lincoln Electric ikläder sig inget ansvar för skador som är orsakade av felaktig installation, eftersatt underhåll eller onormala driftförhållanden.

  • Page 6: Instruktioner För Installation Och Handhavande

    SÄKERHETSMÄRKNING: Denna utrustning är lämplig att använda för svetsning i en miljö där det föreligger en förhöjd risk för elektrisk stöt. UTRUSTNINGEN VÄGER ÖVER 30kg: Flytta utrustningen försiktigt och med hjälp av en annan person. Tunga lyft kan vara farliga för din hälsa. GASFLASKOR KAN EXPLODERA OM DE ÄR SKADADE: Använd enbart föreskrivna gasflaskor med en skyddsgas som är avpassad för den aktuella processen.
  • Page 7 TIG Svetsning I maskinens utrustning ingår inte den TIG brännare som krävs för TIG svetsning. Denna kan emellertid köpas separat. Anslut TIG brännaren till den negativa (-) terminalen på maskinen och återledarkabeln till maskinens positiva (+) terminal. Anslut hankontakten så att stiftet på...
  • Page 8 TIG Pulse Mode (C) Memory Location Select (D) Push buttons (E, F) Memory Save (E) Memory Recall (F) Dynamic LCD Display The Dynamic display is divided into several sections (Refer to Figure B.4): Figure B.4b Figure B.4 Weld Sequence Diagram Parameter Display Mode Push Button Indicators The Weld Sequence Diagram shows the various...
  • Page 9 Push button A: Welding Modes DC TIG - DC TIG welding with high frequency arc initiation. AC TIG - AC TIG welding with high frequency arc initiation. DC Touch Start TIG - DC TIG welding with lift tig arc initiation. Stick crisp mode - for Cellulosic electrodes like Exx10.
  • Page 10 minska (downslope) från svetsström till Push button B: Trigger Modes kraterfyllnadsström varefter ljusbågen slocknar Stick Trigger Modes och gasefterströmningen börjar. Local In this mode the machine ignores any remote Släpp avtryckaren. Strömmen kommer åter att öka that is plugged. The machine will weld at the till inställd svetsström som i steg 2 för fortsatt preset value set at the panel of the machine.

  • Page 11: Welding Parameters

    know what type of device is plugged in,the operator must select the appropriate device from the trigger mode button (See Trigger mode descriptions above for details on the difference). In stick mode the second button on the control panel selects local or remote operation manually.
  • Page 12 Setup Menu Parameters Parameter Symbol Selection / * Default Value Parameter Number Description See Figure B.7 Set Up menu Exit • N.A. Reset All Parameters • Start Current Set Unit • • Bi-Level Current 2 Set Unit • • Pulse Background Current Units •...

  • Page 13: Elektromagnetisk Kompatibilitet (Emc)

    Om elektromagnetiska störningar upptäcks under drift måste man vidta lämpliga åtgärder för att eliminera dessa. Om det är nödvändigt kan detta ske med hjälp från Lincoln Electric. Det är inte tillåtet att genomföra förändringar eller modifieringar på maskinen utan skriftligt tillstånd från Lincoln Electric.

  • Page 14: Tekniska Specifikationer

    Tekniska Specifikationer V310-T AC/DC: INPUT Voltage Phase Frequency 208-460 Vac 1 / 3 ph 50-60 Hz RATED INPUT and OUTPUT @ 40°C Input Rated Output Current / Voltage / Duty Cycle Input Current @ Rated Output Phase Voltage (Duty Cycle: Based on a 10 min. period) 200 A / 18.0 V / 100% 13.6 A 220 A / 18.8 V / 60%...
