Kärcher B 60 W Bp Manual
  1. Manuals
  2. Brands
  3. Kärcher Manuals
  4. Floor Machine
  5. B 60 W Bp
  6. Manual

Kärcher B 60 W Bp Manual

Hide thumbs Also See for B 60 W Bp:
Table of Contents

  • Deutsch
    • Table of Contents
    • Sicherheitshinweise
    • Funktion
    • Bestimmungsgemäße Verwen- Dung
    • Umweltschutz
    • Garantie
    • Bedien- und Funktionselemente
    • Vor Inbetriebnahme
    • Betrieb
    • Anhalten und Abstellen
    • Grauer Intelligent Key
    • Transport
    • Lagerung
    • Pflege und Wartung
    • Frostschutz
    • Störungen
    • Zubehör B 60
    • Technische Daten
    • EG-Konformitätserklärung
    • Ersatzteile

  • English

  • Français
    • Avant la Mise en Service
    • Garantie
    • Fonctionnement
    • Arrêt Et Mise Hors Marche de L'appareil
    • Intelligent Key Grise
    • Entreposage
    • Entretien Et Maintenance
    • Transport
    • Protection Antigel
    • Pannes
    • Accessoires B 60
    • Pièces de Rechange

  • Español
    • Funcionamiento
    • Detención y Apagado
    • Intelligent Key Gris
    • Almacenamiento
    • Cuidados y Mantenimiento . es
    • Transporte
    • Protección Antiheladas
    • Averías
    • Accesorio B 60
    • Datos Técnicos
    • Declaración de Conformidad CE es
    • Piezas de Repuesto

  • Dansk
    • Betjenings- Og Funktionselementer
    • Delse
    • Inden Ibrugtagning
    • Drift
    • Grå Intelligent Key
    • Standse Og Stille Til Siden
    • Opbevaring
    • Pleje Og Vedligeholdelse
    • Transport
    • Frostbeskyttelse
    • Fejl
    • Tilbehør B 60
    • Tekniske Data

  • Norsk
    • Før den Tas I Bruk
    • Ring
    • Drift
    • Grå Intelligent Key
    • Stansing Og Parkering
    • Lagring
    • Pleie Og Vedlikehold
    • Transport
    • Frostbeskyttelse
    • Feil
    • Tilbehør B 60
    • EU-Samsvarserklæring
    • Tekniske Data

  • Svenska
    • Manövrerings- Och Funktionselement
    • Före Ibruktagande
    • Drift
    • Grå Intelligent Key
    • Stoppa Och Parkera
    • Förvaring
    • Skötsel Och Underhåll
    • Transport
    • Frostskydd
    • Störningar
    • Tillbehör B 60
    • Försäkran Om EU-Överens- Stämmelse
    • Reservdelar
    • Tekniska Data

  • Suomi
    • Ohjaus- Ja Käyttölaitteet
    • Ennen Käyttöönottoa
    • Käyttö
    • Harmaa Intelligent Key
    • Pysähdys Ja Pysäköinti
    • Hoito Ja Huolto
    • Kuljetus
    • Säilytys
    • Suojaaminen Pakkaselta
    • Häiriöt
    • Varusteet B 60

  • Türkçe
    • KullanıM Ve Çalışma Elemanları TR
    • Cihazı Çalıştırmaya Başlamadan Önce
    • Çalıştırma
    • Durma Ve Durdurma
    • Gri Akıllı Anahtar
    • Depolama
    • Koruma Ve BakıM
    • Taşıma
    • Antifriz Koruma
    • Arızalar
    • Aksesuarlar B 60
    • AB Uygunluk Bildirisi
    • Teknik Bilgiler
    • Yedek Parçalar

  • Русский
    • Описание Элементов Управления И Рабочих Узлов
    • Перед Началом Работы
    • Эксплуатация
    • Остановка И Парковка
    • Серый Чип-Ключ
    • Транспортировка
    • Уход И Техническое Обслуживание
    • Хранение
    • Защита От Замерзания
    • Неполадки
    • Принадлежности B 60
    • Запасные Части
    • Технические Данные

  • Čeština
    • Ovládací a Funkční Prvky
    • Provoz
    • Šedý Intelligent Key
    • Ošetřování a Údržba
    • Přeprava
    • UkláDání
    • Ochrana Proti Zamrznutí
    • Poruchy

  • Slovenščina
    • Upravljalni in Funkcijski Elementi SL
    • Pred Zagonom
    • Obratovanje
    • Sivi Inteligentni Ključ
    • Zaustavljanje in Odlaganje
    • Nega in Vzdrževanje
    • Skladiščenje
    • Transport
    • Zaščita Pred Zamrznitvijo
    • Motnje
    • ES-Izjava O Skladnosti
    • Nadomestni Deli
    • Tehnični Podatki

  • Română
    • Elemente de Utilizare ŞI Funcţionale
    • Înainte de Punerea În Funcţiune RO
    • Cheie Inteligentă Gri
    • Oprirea ŞI Depozitarea
    • Depozitarea
    • Transport
    • Îngrijirea ŞI Întreţinerea
    • Protecţia Împotriva Îngheţului RO
    • Defecţiuni
    • Piese de Schimb

  • Slovenčina
    • Prevádzka
    • Zastavenie a Odstavenie
    • Šedý Intelligent Key
    • Starostlivosť a Údržba
    • Transport
    • Uskladnenie
    • Ochrana Proti Zamrznutiu
    • Poruchy
    • Technické Údaje

  • Hrvatski
    • Komandni I Funkcijski Elementi HR
    • Prije Prve Uporabe
    • Sivi Ključ "Intelligent Key
    • Zaustavljanje I Odlaganje
    • Njega I Održavanje
    • Skladištenje
    • Transport
    • Zaštita Od Smrzavanja
    • Smetnje

  • Srpski
    • Garancija
    • Pre Upotrebe
    • Rad
    • Sivi Ključ "Intelligent Key
    • Zaustavljanje I Odlaganje
    • Nega I Održavanje
    • Skladištenje
    • Transport
    • Zaštita Od Smrzavanja
    • Smetnje

  • Eesti
    • Teenindus- Ja Funktsioonielemendid
    • Hall Intelligent Key
    • Peatumine Ja Seiskamine
    • Hoiulepanek
    • Korrashoid Ja Tehnohooldus
    • Transport
    • Jäätumiskaitse
    • Rikked
    • EÜ Vastavusdeklaratsioon
    • Tehnilised Andmed

  • Latviešu
    • Drošības NorāDījumi
    • Vides Aizsardzība
    • Garantija
    • Pelēkā Intelligent Key
    • Glabāšana
    • Transportēšana
    • Traucējumi
    • B 60 Piederumi

Advertisement

Quick Links

B 60 W Bp
Deutsch
English
Français
Italiano
Nederlands
Español
Português
Dansk
Norsk
Svenska
Suomi
Ελληνικά
Türkçe
Русский
Magyar
Čeština
Slovenščina
Polski
Româneşte
Slovenčina
Hrvatski
Srpski
Български
Eesti
Latviešu
Lietuviškai
Українська
59645740 08/13
3
14
25
36
47
58
69
81
92
103
114
125
137
148
160
171
182
193
205
217
228
239
250
262
273
284
295

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the B 60 W Bp and is the answer not in the manual?

Questions and answers

Related Manuals for Kärcher B 60 W Bp

Summary of Contents for Kärcher B 60 W Bp

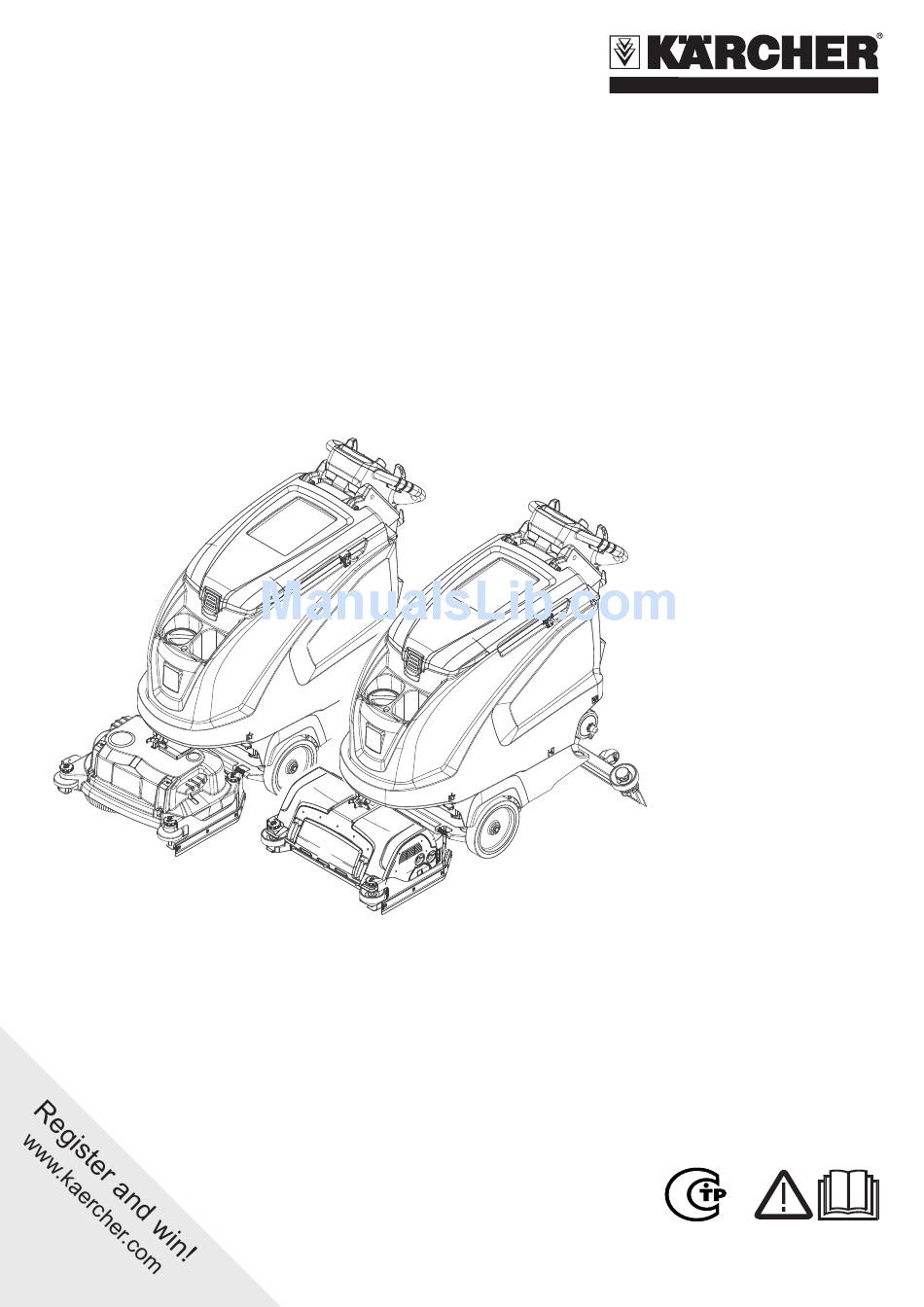

  • Page 1 B 60 W Bp Deutsch English Français Italiano Nederlands Español Português Dansk Norsk Svenska Suomi Ελληνικά Türkçe Русский Magyar Čeština Slovenščina Polski Româneşte Slovenčina Hrvatski Srpski Български Eesti Latviešu Lietuviškai Українська 59645740 08/13...
