Si su refrigerador tiene un cartucho del filtro de agua, se podrá
reducir la presión aún más si se usa en conjunto con un
sistema de ósmosis inversa. Quite el cartucho del filtro de
agua; vea "Sistema de filtración de agua" en el Manual de uso
y cuidado.
Si tiene preguntas acerca de la presión del agua, llame a un
plomero competente autorizado.
INSTRUCCIONES DE
INSTALACIÓN

Desempaque el refrigerador

ADVERTENCIA
Peligro de Peso Excesivo
Use dos o más personas para mover e instalar
el refrigerador.
No seguir esta instrucción puede ocasionar una
lesión en la espalda u otro tipo de lesiones.
Cómo quitar los materiales de empaque
Descarte apropiadamente los materiales de empaque. No use
instrumentos filosos, alcohol para fricciones, líquidos inflamables
o productos de limpieza abrasivos para eliminar los restos de
cinta o goma. Estos productos pueden dañar la superficie de su
refrigerador.
IMPORTANTE:
Use una llave de cubo de ³⁄₈" para quitar la plataforma.
Las cuatro patas niveladoras deberán tocar el piso para
soportar y estabilizar el peso total del refrigerador.
Cómo mover su refrigerador:
Su refrigerador es muy pesado. Cuando mueva su
refrigerador para limpiarlo o darle servicio, proteja el piso.
Al mover el refrigerador, siempre tire directamente hacia
afuera. No menee el refrigerador de lado a lado ni lo haga
"caminar" cuando lo trate de mover ya que podría dañar
el piso.
Cómo limpiar su refrigerador antes de usarlo
Una vez que usted haya quitado todos los materiales de
empaque, limpie el interior de su refrigerador antes de usarlo. Vea
las instrucciones de limpieza en el Manual de Uso y Cuidado.
Información importante para saber acerca de los estantes
y tapas de vidrio:
No limpie los estantes y tapas de vidrio con agua caliente
mientras están fríos. Los estantes y tapas pueden romperse
si se exponen a cambios bruscos de temperatura o impacto,
como sería un golpe brusco. Para su protección, el vidrio
templado se ha diseñado para hacerse añicos. Esto es normal.
Los estantes y tapas de vidrio son muy pesados. Tenga
mucho cuidado al sacarlos para evitar que se dañen al caer.
Cómo instalar una tubería de agua
nueva
(si es necesario)
HERRAMIENTAS NECESARIAS: Destornillador de hoja plana,
⁷⁄₁₆
llaves de boca de " y ½" o dos llaves ajustables, llave de broca
de barrena de ¼", taladro manual o eléctrico (debidamente
conectado a tierra).
1. CIERRE el suministro principal de agua. ABRA la llave de agua
más cercana el tiempo suficiente para que la tubería de agua
se vacíe.
2. Busque una tubería vertical de agua FRÍA de ½" (12,70 mm) a
1¼" (3,18 cm) cerca del refrigerador.
NOTA: Una tubería horizontal funcionará, pero debe seguirse
el procedimiento indicado a continuación: taladre por el lado
de arriba de la tubería, no por debajo. Esto ayudará a
mantener el agua alejada del taladro. Esto también evita que
se acumule el sedimento normal en la válvula.
3. Determine la longitud de la tubería de cobre que necesite.
Mida desde la conexión de la parte baja trasera izquierda del
refrigerador hasta la tubería de agua. Agregue 7 pies (2,1 m)
para poder mover el refrigerador para limpiarlo. Use tubería de
cobre de ¼" (6,35 mm) de diámetro externo. Asegúrese que
ambos extremos de la tubería de cobre están cortados a
escuadra.
4. Usando un taladro conectado a tierra, haga un orificio de ¼"
(6,35 mm) en la tubería de agua fría que Ud. eligió.

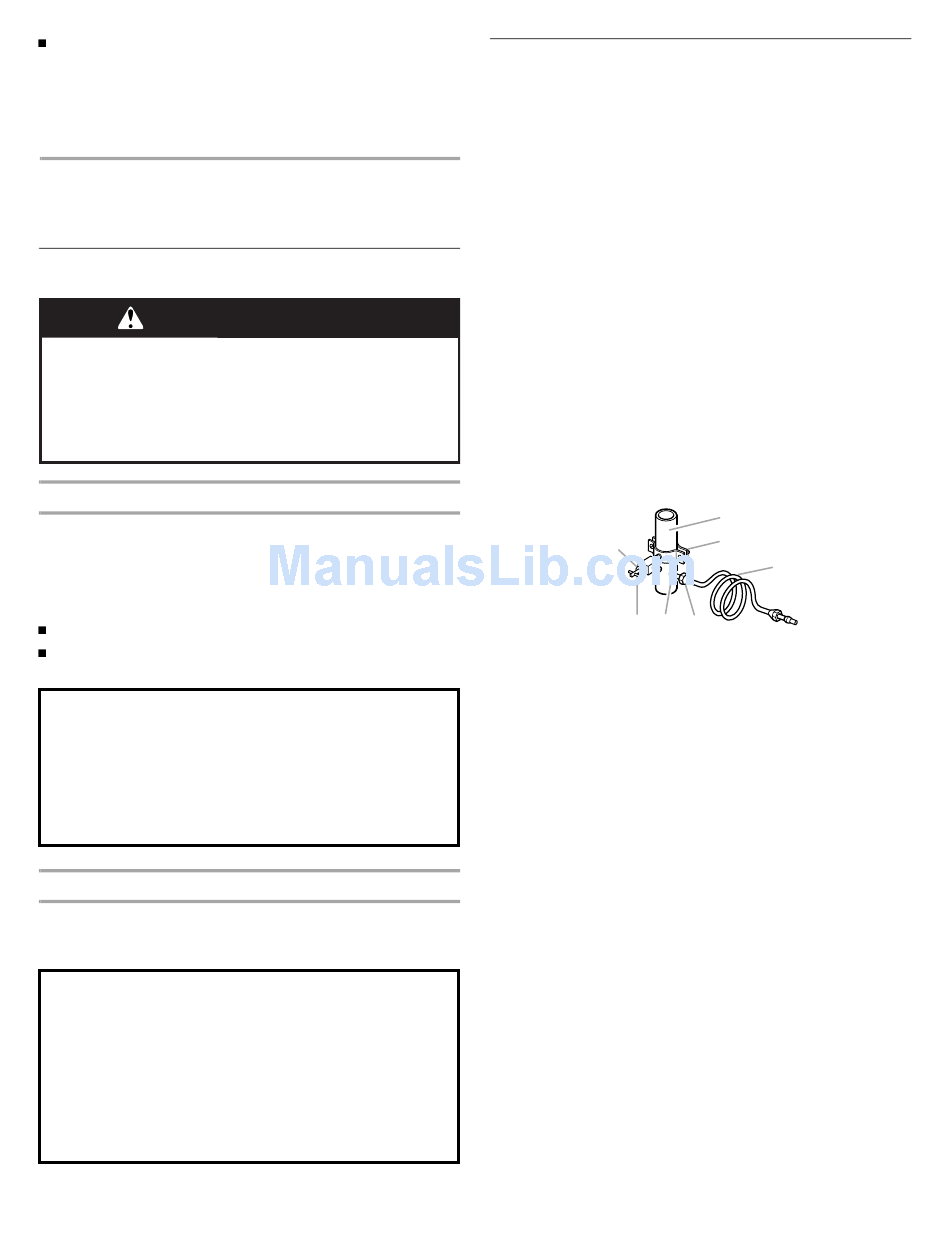

G
F E
A. Tubería de agua fría
B. Abrazadera para tubería
C. Tubería de cobre
D. Tuerca de compresión
5. Sujete la válvula de cierre al tubo de agua fría empleando la
abrazadera para tubería. Asegúrese de que el extremo de
salida esté firmemente insertado en el orificio de ¼" (6.35 mm)
en la tubería de agua y que la arandela esté debajo de la
abrazadera para tubería. Ajuste la tuerca de presión. Apriete
los tornillos de la abrazadera para tubería con cuidado y en
forma pareja de manera que la arandela provea un cierre
hermético. No apriete demasiado porque se puede quebrar la
tubería de cobre, especialmente si usa la tubería de cobre
blanda (enrollada). Ahora está listo para conectar la tubería de
cobre.
6. Deslice la manga de compresión y la tuerca de compresión
sobre la tubería de cobre como se muestra en el gráfico.
Inserte el extremo de la tubería en el extremo de salida hasta
donde sea posible. Atornille la tuerca de compresión sobre el
extremo de salida con una llave ajustable. No apriete
demasiado.
7. Coloque el extremo libre de la tubería dentro de un recipiente
o fregadero, ABRA el suministro principal de agua para lavar
la tubería hasta que el agua salga limpia. CIERRE la válvula de
cierre del tubo de agua.
A
B
C
D
E. Manga de compresión
F. Válvula de cierre
G. Tuerca de presión
