Requisitos De Instalación; Piezas Y Herramientas; Medidas Del Producto - KitchenAid KSRV22FVMS Installation Instructions Manual

Piezas y Herramientas

IMPORTANTE:
Observe todos los códigos y reglamentos aplicables.
Instalador: Deje las instrucciones de instalación con el
propietario.
Propietario: Guarde las instrucciones de instalación para
referencia futura y para que puedan ser usadas por el
inspector eléctrico local.
Mantenga un tramo de cartón de empaque o de madera
contrachapada debajo del refrigerador hasta que lo instale en
su ubicación final.
Cumpla con las especificaciones y medidas de instalación.
Quite las molduras o los paneles decorativos de los armarios
de la cocina que impidan que se le pueda dar servicio al
refrigerador.
Contacte a un instalador electricista calificado.
HERRAMIENTAS NECESARIAS:
Asegúrese que tiene las herramientas requeridas para una
instalación adecuada:
Taladro manual o
eléctrico (debidamente
conectado a tierra)
Llave para tuercas de
¹⁄₄" y brocas
Destornillador de hoja
plana
Llave de ⁵⁄₁₆" o llave
ajustable
PIEZAS NECESARIAS:
El distribuidor de su refrigerador tiene un juego disponible de
válvula de cierre tipo montura de ¼" (6,35 mm), una unión y
tubería de cobre.
O usted puede comprar una tubería de cobre de ¼" (6,35 mm)
con válvula de cierre y un accesorio de compresión
(acoplamiento) de ¼" (6,35 mm).
Dependiendo de las conexiones de la línea de agua, usted
también puede necesitar una tuerca de ¼" (6,35 mm) y una
férula de ¼" (6,35 mm).

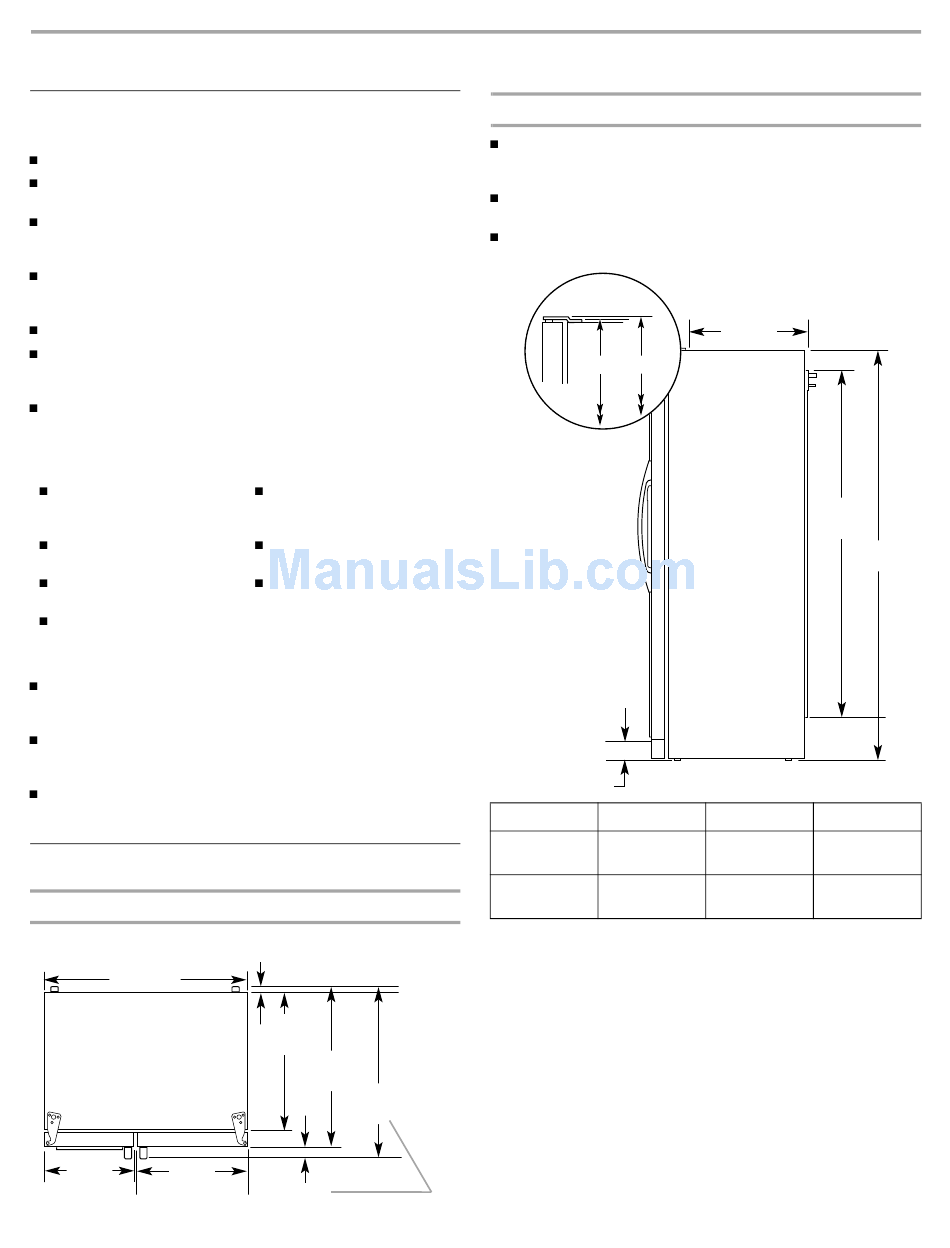

Medidas del producto

Vista superior
⁵⁄₈
35 "
(90,5 cm)
⁵⁄₈ ¹⁄₂
15 " 19 "
(39,6 cm)
(49,5 cm)
A. Las dimensiones pueden variar según el modelo
REQUISITOS DE INSTALACIÓN
Llaves de boca de ⁷⁄₁₆" y
¹⁄₂"
Dos llaves ajustables
Llave de cubo
³⁄₈
"
(95,3 mm)
24"
(61,0 cm)
¹⁄₂
27 "
(69,7 cm)
¹⁄₈
30 "
(76,4 cm) máx.
⁵⁄₈
2 "
(6,7 cm) máx.
Vista Lateral
Las medidas de altura indicadas consideran las patas
niveladoras extendidas como mínimo ¼" (6,35 mm) por
debajo del refrigerador.
El cable de suministro de energía es de 66" (167,7 cm) de
largo.
La línea de agua ajustada a la parte posterior del refrigerador
es de 78" (198,1 cm) de largo.
A
⁵⁄₈
3 " (9,2 cm)
Modelo
23
25
Si las patas niveladoras están totalmente extendidas 1¼" (32 mm)
por debajo del refrigerador, agregue 1¹⁄₈" (29 mm) a las medidas
de altura.
A
¹⁄₄"
21
(54,1 cm)
B
A B
68³⁄₄" 68⁷⁄₈"
(174,6 cm) (175,0 cm)
71³⁄₄" 71⁷⁄₈"
(182,2 cm) (182,5 cm)
66"
(167,7 cm)
C
C
68¹⁄₂"
(174,0 cm)
71¹⁄₂"
(181,6 cm)
11
