Paneles de puerta y laterales

Juegos de fábrica de paneles de puerta y adornos
laterales
Todas las piezas de fábrica están disponibles a través de su
representante Whirlpool o llamando a Whirlpool Piezas y
Accesorios al número 1-800-442-9991. En Canadá, llame al
1-800-807-6777.
Juegos de paneles de puerta de decoración
Existen juegos de paneles de puerta de decoración. Siga las
instrucciones de instalación de los paneles, suministradas con el
juego.
NOTA: Para los modelos de acero inoxidable instalados de
fábrica, los juegos de paneles de puerta no son necesarios.
Color Modelo 23
Blanco #4396762
Negro #4396763
Biscuit #4396764
Acero inoxidable #4396765
Juegos de adornos laterales para armarios
Los juegos de adornos laterales para armarios se pueden adquirir
para personalizar el refrigerador de acuerdo a la parte frontal del
armario. Siga las instrucciones de instalación del adorno lateral,
suministradas con el juego.
Color Modelo 23
Blanco
Negro
Biscuit
Acero inoxidable
Juegos de paneles laterales para armarios
Los juegos de paneles laterales para armarios se pueden adquirir
para personalizar el lado al descubierto del refrigerador. Siga las
instrucciones de instalación del panel lateral.
Color Modelo 23
Acero inoxidable #4396748
Paneles a la medida para la puerta
Si va a instalar paneles de madera a la medida, deberá hacerlos
usted mismo o consultar un carpintero o fabricante de armarios
calificado. Para obtener información acerca de las
especificaciones de los paneles, vea los gráficos dimensionales.
IMPORTANTE: Los paneles que pesen más de lo recomendado
pueden dañar su refrigerador. El panel de la puerta del
refrigerador no debe exceder más de 30 lbs (13,6 kg). Los
paneles de puerta del congelador no deben exceder de 17 lbs
(7,7 kg) en peso combinado.
Paneles planos:
Ud. puede hacer un panel plano a la medida de un espesor
máximo de ¼" (6,35 mm) para reemplazar sus paneles de
decoración. No se recomiendan los paneles planos de madera de
un espesor menor a ¼" (6,35 mm).
Modelo 25
#4396758
#4396759
#4396760
#4396761
Modelo 25
4396771 #4396789
4396770 #4396790
4396769 #4396791
4396768 #4396792
Modelo 25
#4396749
Paneles en relieve:
Un diseño de panel en relieve puede crearse atornillando o
pegando con goma paneles de madera a un respaldo de ¼"
(6,35 mm) o usando un soporte de madera de ¾" (19,05 mm) con
bordes contorneados. Los paneles en relieve deben mantener
una distancia de 2¼" (5,70 cm) con el borde posterior de la
agarradera para permitir que los dedos tengan suficiente espacio
para sujetar la agarradera.
¹⁄₈
"
(3,18 mm)
¹⁄₈
"
(3,18 mm)
³⁄₈
15 "
(39,3 cm)
³⁄₈
15 "
(39,3 cm)
Modelo A
23 21¹⁄₈"
(53,7 cm)
25 20³⁄₄"
(52,7 cm)

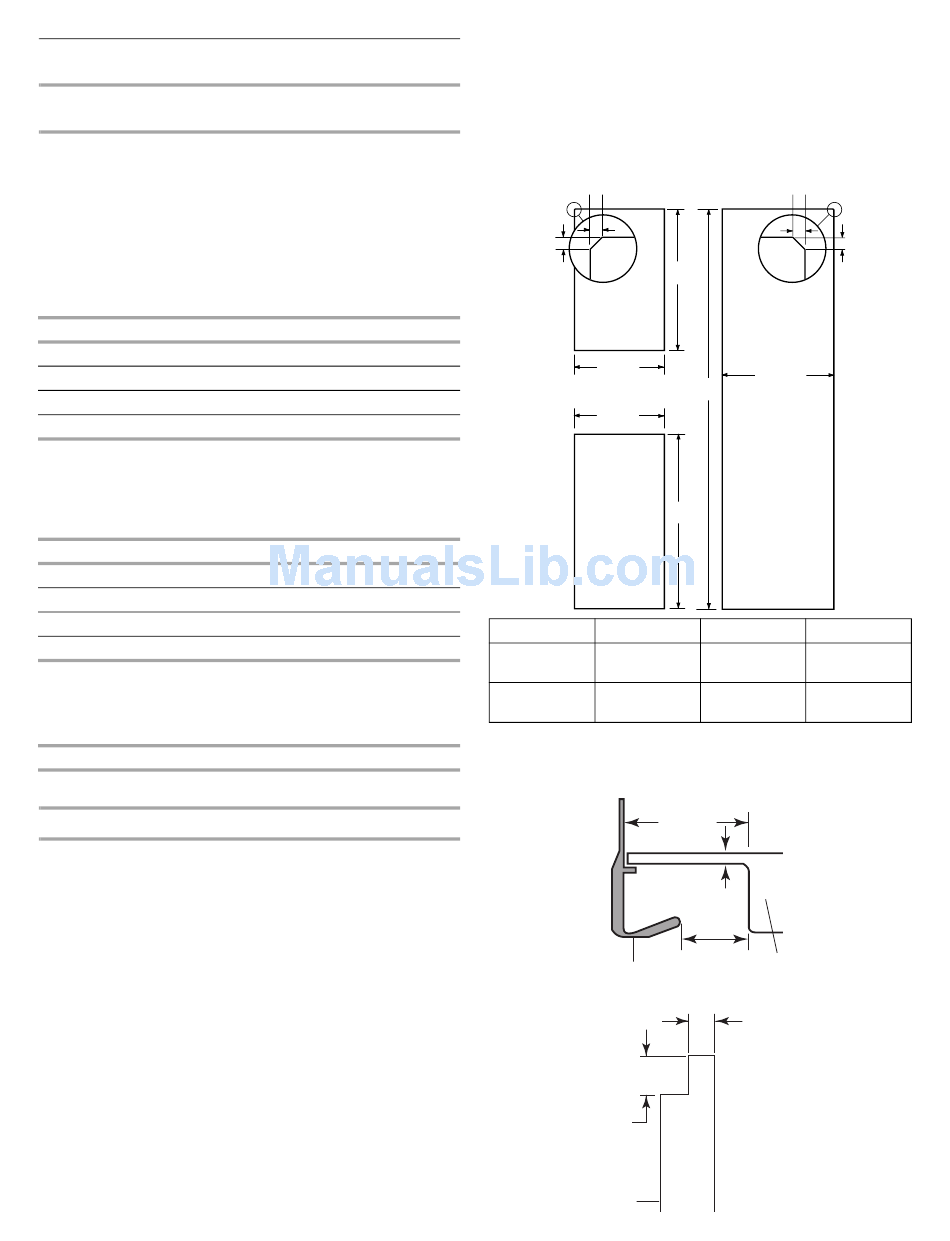

Dimensiones para el contorneado de los paneles a la
medida con espesor mayor a ¼" (6 mm).
Detalle del lado de
la agarradera
(63.5 mm)
¹⁄₄
" (6.35 mm) máx.
agarradera
Detalle del adorno superior, inferior y lateral
¹⁄₂
"
(12.7 mm)
mín.
panel
¹⁄₈
"
(3,18 mm)
¹⁄₈
(3,18 mm)
A
¹⁄₄
19 "
(49,0 cm)
C
B
B
29¹⁄₄" 64⁷⁄₈"
(74,4 cm) (164,9 cm)
32¹⁄₂" 67³⁄₄"
(82,7 cm) (172,2 cm)
¹⁄₂
2 "
mín.
¹⁄₂
1 " (38.1 mm)
panel
mín.
¹⁄₄
"
(6.35 mm) máx.
"
C
13
