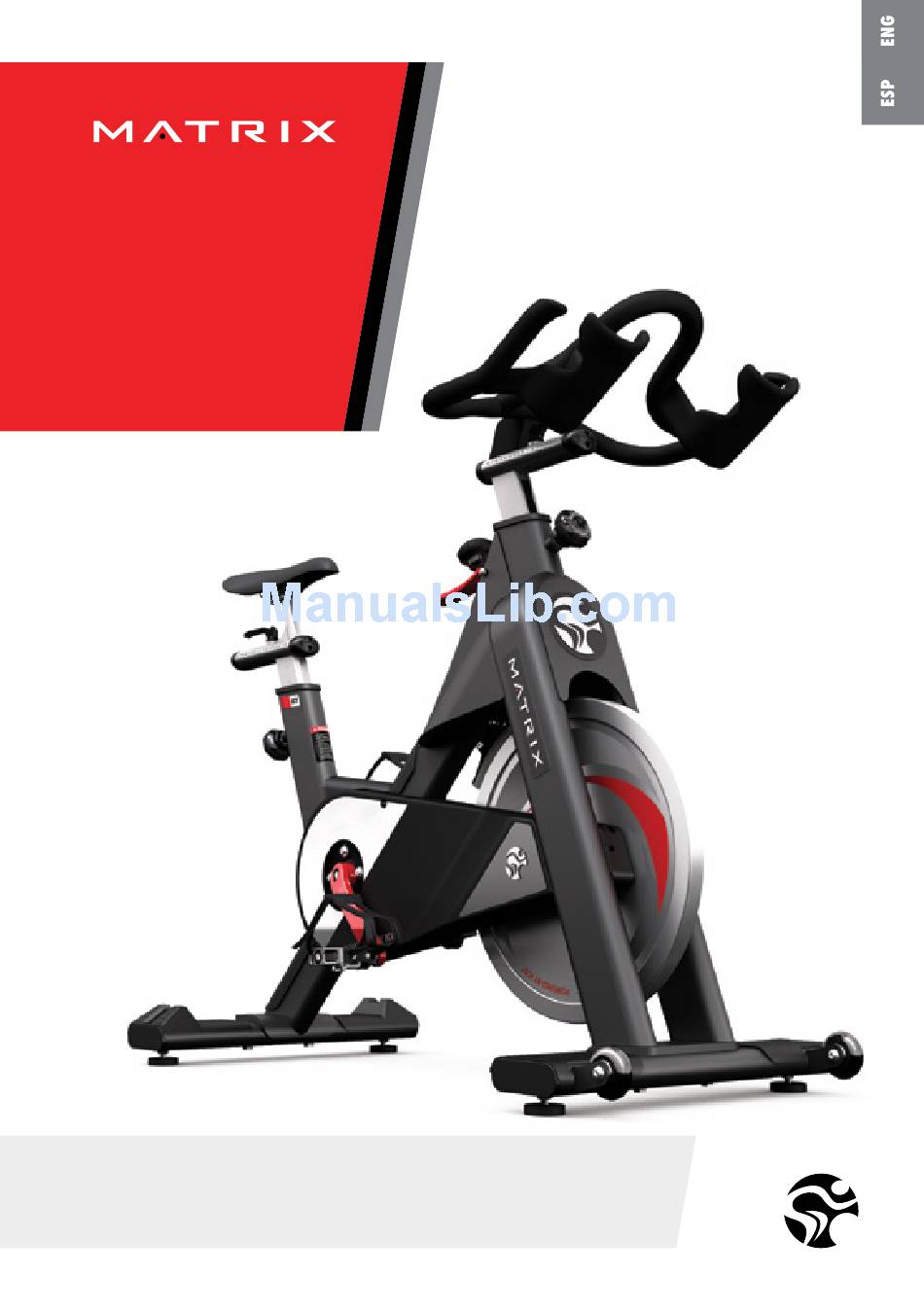

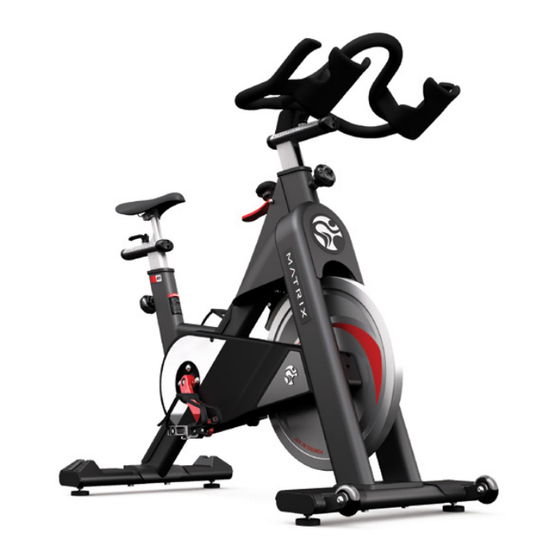

Page 1 READ ALL PRECAUTIONS AND INSTRUCTIONS IN THIS MANUAL BEFORE YOU START USING THIS EQUIPMENT. PLEASE KEEP THIS MANUAL FOR FUTURE REFERENCE. IMPROPER ASSEMBLY, USE OR MAINTENANCE CAN VOID THE WARRANTY TERMS. Version 1.1 2014 IC-MXIC3B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
Page 2: Table Of Contents
P.26-27 TECHNICAL SPECIFICATIONS: The Matrix IC3 Bike is, according to EN 957, a Class S product for professional and / or commercial use. Such training equipment is intended for use in training areas of organizations such as fitness clubs or sport associations, where access and control are specifically regulated by the individual with legal responsibility.
Page 3: Important Precautions
IMPORTANT PRECAUTIONS 1. It is the sole responsibility of the owner to with loose laces which could become caught ensure that all users of the indoor cycle are on the indoor cycle. informed and aware of all warnings 9. Before using the indoor cycle, make sure and precautions.
Page 4: Getting Started
MAINTENANCE COVER LEVELLING FEET YOU WILL FIND THE PRODUCTION CODE ON THE LOWER LEFT SIDE OF THE MATRIX IC3 INDOOR CYCLE FRAME. PLEASE REFER TO THIS NUMBER IN SERVICING AND MAINTENANCE LISTS. Version 1.1 2014 IC-MXIC3B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
Page 5: How To Assemble The Indoor Cycle
HOW TO ASSEMBLE THE INDOOR CYCLE SW 17/19MM 15MM HAND SW 13/15MM WRENCH TIGHT A (1 : 2) PLEASE ASSURE THAT NUTS ARE TIGHTENED WITH PLEASE ASSURE THAT NUTS ARE TIGHTENED WITH SIGNIFICANT FORCE TO MINIMIZE LOOSENING. SIGNIFICANT FORCE TO MINIMIZE LOOSENING. DURING USE.
Page 6 Make sure the seat is fixed properly in a LEVEL HORIZONTAL position and seat clamp must be tightened securely from both sides to minimize loosening during use! 13MM Version 1.1 2014 IC-MXIC3B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
Page 7 HOW TO ASSEMBLE THE INDOOR CYCLE SW 17/19MM 15MM HAND SW 13/15MM WRENCH TIGHT WARNING! Pedal marked R installed on right crank (clockwise). Pedal marked L installed on left crank (counter- clockwise) Pedals must be fastened with significant strength to avoid loosening with use of the indoor cycle. * ) PLEASE FOLLOW...
Page 8: Initial Installation Checks
Please read and follow all instructions below. If the indoor cycle is not installed and tuned as described, components may wear excessively and the indoor cycle may become damaged. If you have questions about the installation, please contact matrix customer service www.matrixfitness.com Note: Some maintenance procedures require acid-, silicone- and solvent free spray lubricant (for example BRUNOX), and white lithium grease.
Page 9 INITIAL INSTALLATION CHECKS 6. Apply Lithium grease on the metal threads of all the adjustment knobs. 7. Check four (4) Allen bolts on RS pulley for tightness. If loose, apply LocTite Threadlocker Blue-242 and retighten. 8. Verify R and L crank arm Allen bolts for tightness. If loose, apply LocTite Threadlocker Blue-242 and retighten.
Page 10: How To Adjust The Indoor Cycle
The Matrix IC3 Indoor Cycle can be adjusted for maximum comfort and exercise effectiveness. The instructions below describe one approach to adjusting the Matrix IC3 Indoor Cycle to ensure optimal user comfort and ideal body positioning. You may choose to adjust the Matrix IC3 Indoor Cycle differently.
Page 11 (see the dotted line in image below). To adjust the horizontal position of the saddle, first dismount the Matrix IC3 Indoor Cycle. Next, loosen the rear lever handle, slide the saddle forward or backward as required, and then retighten the lever handle.
Page 12 First, dismount the Matrix IC3 Indoor Cycle. Next, turn the front adjustment knob counterclockwise, slide the handlebar post up or down, and retighten the adjustment knob.
Page 13: Resistance Adjustment
The Matrix IC3 Indoor Cycle does not have a free-moving flywheel (wheel). The pedals will continue to move with the flywheel until the flywheel stops. Reducing speed in a controlled manner is required. To stop the flywheel immediately, pull up the red emergency break handle.
Page 14: Preventive Maintenance
MANUFACTURER RECOMMENDS BRUNOX OR ANY OTHER SOLVENT-FREE LUBRICANT. DAILY MAINTENANCE: 1. Make sure that the Matrix IC3 Indoor Cycle is level. If the Matrix IC3 Indoor Cycle rocks on your floor, turn the leveling feet underneath the front or rear stabilizer until the rocking motion is eliminated (see „How to move the Matrix IC3 Indoor Cycle“...
Page 15 PREVENTIVE MAINTENANCE BI-WEEKLY MAINTENANCE: 1. The Matrix IC3 Indoor Cycle should not be used if the emergency brake system is not working properly. While sitting on the saddle and pedaling, test the brake by pulling upward on the emergency brake handle. The flywheel should come to a quick and complete stop.
Page 16 (A) must be lubricated. Use of white lithium grease is recommended. G (2 : 5) Version 1.1 2014 IC-MXIC3B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
Page 17 Turn the resistance knob counterclockwise until it stops. 3. Some parts of the Matrix IC3 Indoor Cycle may become loose as a result of repeated use. Check pedals, toe clips and pedal straps, and make sure that they are properly tightened.
Page 18 MONTHLY CHECK BELT DRIVE TRAIN MOTHLY EXAMPLES OF MAINTENANCE PLAN CHARTS FOR IN HOUSE SERVICE TECHNICIANS: WEEKLY MAINTENANCE CHECKLIST BIKE NO. PRODUCTION CODE OBSERVATIONS ACTION TAKEN RESULT NAME/DATE Version 1.1 2014 IC-MXIC3B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
Page 19 MAINTENANCE ACTIVITY REQUIRED SCHEDULE BI-WEEKLY MAINTENANCE CHECKLIST BIKE NO. PRODUCTION CODE OBSERVATIONS ACTION TAKEN RESULT NAME/DATE MONTHLY MAINTENANCE CHECKLIST BIKE NO. PRODUCTION CODE OBSERVATIONS ACTION TAKEN RESULT NAME/DATE...
Page 20: Spare Parts
SPARE PARTS DRIVE GEAR PARTS BRAKE PARTS Version 1.1 2014 IC-MXIC3B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
Page 21 SPARE PARTS FLYWHEEL HANDLEBAR WENN NICHT ANDERS DEFINIERT: OBERFLÄCHENGÜTE: ENTGRATEN ZEICHNUNG NICHT SKALIEREN ÄNDERUNG BEMASSUNGEN SIND IN MILLIMETER UND SCHARFE OBERFLÄCHENBESCHAFFENHEIT: KANTEN TOLERANZEN: BRECHEN LINEAR: WINKEL: NAME SIGNATUR DATUM BENENNUNG: MAIN ASSEMBLY GEZEICHNET GEPRÜFT GENEHMIGT PRODUKTION 001-IC3-Rev1-Manual-spare-handlebar- QUALITÄT WERKSTOFF: ZEICHNUNGSNR. Material <nicht festgelegt>...
Page 22 BRECHEN TOLERANZEN: LINEAR: WINKEL: NAME SIGNATUR DATUM BENENNUNG: GEZ. MAIN ASSEMBLY GEPRÜFT GENEHMIGT PRODUKTION 001-IC3-Rev1-Manual-spare-frame-assembly QUALITÄT WERKSTOFF: ZEICHNUNGNR. Material <nicht festgelegt> GEWICHT: 56073.92 MASSSTAB:1:10 BLATT 1 VON 1 Version 1.1 2014 IC-MXIC3B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
Page 23 SPARE PARTS SADDLE SUPPORT PEDALS WENN NICHT ANDERS DEFINIERT: OBERFLÄCHENGÜTE: ENTGRATEN UND ZEIC BEMASSUNGEN SIND IN MILLIMETER SCHARFE KANTEN OBERFLÄCHENBESCHAFFENHEIT: BRECHEN TOLERANZEN: LINEAR: WINKEL: NAME SIGNATUR DATUM BENENNUNG: GEZ. GEPRÜFT GENEHMIGT PRODUKTION 001-IC3-Rev1-Man QUALITÄT WERKSTOFF: ZEICHNUNGNR. Material <nicht festgelegt> GEWICHT: 56073.92 MASSSTAB:1:10...
Page 24 Material <nicht festgelegt> GEWICHT: 56073.92 MASSSTAB:1:10 BLATT 1 VON 1 WENN NICHT ANDERS DEFINIERT: OBERFLÄCHEN BEMASSUNGEN SIND IN MILLIMETER OBERFLÄCHENBESCHAFFENHEIT: TOLERANZEN: LINEAR: WINKEL: NAME SIGNATUR GEZEICHNET GEPRÜFT GENEHMIGT PRODUKTION QUALITÄT Version 1.1 2014 IC-MXIC3B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
Page 25 WARRANTY Matrix Fitness System Corp. warrants that all new equipment will be free of manufacturing defects in workmanship and materials, effective on the date of original installation. Parts repaired or replaced under the terms of this warranty will be warranted for the remainder of the original warranty period only.
Page 26 PEDALS, INSERT SLEEVES FOR HANDLE BAR AND SADDLE POST, LEVELING FEET. 1 YEARS WARRANTY: SADDLE CONSTRUCTION THE FOLLOWING WEAR ITEMS ARE EXCLUDED FROM WARRANTY: Pedal straps, pedal binding system, brake pad, saddle surface. Version 1.1 2014 IC-MXIC3B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
Page 27 WARRANTY...
Page 28 SET UP, USE OR MAINTENANCE MAY VOID THE WARRANTY. EMAIL: INFO@INDOORCYCLING.COM WEBSITE: WWW.INDOORCYCLING.COM © 2014 Indoorcycling Group Manufactured by: Indoorcycling Group® GmbH Happurger Str. 86 90482 Nuremberg Germany Version 1.1 2014 IC-MXIC3B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
Page 29 INSTRUCCIONES DESCRITAS PARA EL MONTAJE, MANTENIMIENTO Y FUNCIONAMIENTO DE LA BICICLETA. ¡EL USO Y MANEJO INAPROPIADO, MONTAJE INCORRECTO Y LA FALTA DE MANTENIMIENTO PUEDEN DERIVAR EN LA CANCELACIÓN DE LA GARANTÍA! Versión 1.1 2014 IC-MXIC3B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
Page 30 PÁGS.26-27 ESPECIFICACIONES TÉCNICAS: La bicicleta Matrix IC3 corresponde, conforme a EN 957, a la clase de usuario S y está clasificada para el uso en un entorno controlado, como por ejemplo en centros deportivos y gimnasios bajo la dirección de un entrenador o instructor.
Page 31 2. El montaje y la comprobación de la bicicleta 9. Antes de utilizar la bici Indoor Matrix IC3, Indoor Matrix IC3 sólo ha de llevarse a cabo como asegúrese de estar familiarizado con su manejo. se describe en este manual de instrucciones.
Page 32 En primer lugar queremos darle las gracias por su confianza y felicitarle por la compra de esta bici Indoor Matrix IC3. La bici Indoor Matrix IC3 ofrece una impresionante variedad de características diseñadas para mejorar el estado cardiovascular, tono muscular y mejora de la resistencia.
Page 33 MONTAJE DE LA BICI INDOOR MATRIX IC3 SW 17/19MM 15MM APRETADO SW 13/15MM LLAVE PARA PEDAL A MANO A (1 : 2) LA ARANDELA NEGRA DE PLÁSTICO TIENE QUE ESTAR LA ARANDELA NEGRA DE PLÁSTICO TIENE QUE ESTAR COLOCADA ENTRE LA ESTRUCTURA DEL CUADRO Y LA COLOCADA ENTRE LA ESTRUCTURA DEL CUADRO Y LA ARANDELA DE ACERO.
Page 34 (L), ha de ser montado en sentido antihorario en la biela izquierda (L). Preste atención a que los pedales estén bien montados y apretados para evitar que se suelten durante el pedaleo. Version 1.1 2014 IC-MXIC3B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
Page 35 MONTAJE DE LA BICI INDOOR MATRIX IC3 SW 17/19MM 15MM APRETADO SW 13/15MM LLAVE PARA PEDAL A MANO * ) ¡OBSERVE LAS INSTRUCCIONES DE MONTAJE!
Page 36 ácidos (p. ej. BRUNOX) y grasa de litio blanca. 1. Por favor asegúrese de que la bici Indoor Matrix IC3 esté nivelada. Si se balancea sobre el piso, corríja la nivelación e inclinación ajustando los pies de nivelación debajo del estabilizador delantero y trasero hasta que el movimiento de balanceo quede eliminado.
Page 37 9. Humedezca un paño con spray lubricante libre de disolventes y limpie el cuadro. 10. Algunas piezas de la bici Indoor Matrix IC3 pueden soltarse durante el transporte. Compruebe las bielas, todos los tornillos expuestos, pernos, tuercas y asegúrese de que estén apretados correctamente.
Page 38 CÓMO AJUSTAR LA BICI INDOOR MATRIX IC3 La bici Indoor Matrix IC3 puede ser ajustada de forma muy variable para garantizar un máximo confort y rendimiento durante el ejercicio. Las instrucciones de ajuste que se describen a continuación garantizan una postura ideal del cuerpo adaptándose totalmente a la fisionomía de cada usuario.
Page 39 (ver la línea rayada en la ilustración de abajo). Para ajustar la posición horizontal del sillín, desmóntese primero de la bici Indoor Matrix IC3. Después afloje la palanca de fijación trasera, deslice la guía corredera del sillín hasta la posición deseada y vuelva a apretar la palanca de fijación para fijarla.
Page 40 Para ello, desmonte primero de la bici Indoor Matrix IC3. Después afloje la palanca de ajuste situada al frente en sentido anti-horario y deslice el manillar hacia adelante o hacia atrás.
Page 41 SPD mientras pedalea. ¡ADVERTENCIA! La bici Indoor Matrix IC3 no dispone de volante de inercia libre (rueda). Los pedales se- guirán moviéndose junto con el volante de inercia hasta que ésta se detenga. Se precisa una disminución progresiva de la velocidad. Para detener el volante de inercia inmediatamente, tire hacia arriba de la palanca roja del freno de emergencia.
Page 42 El fabricante recomienda Brunox o cualquier otro libre de disolventes, ácidos y silicona. MANTENIMIENTO DIARIO 1. Asegúrese de que la bici Indoor Matrix IC3 descansa correctamente en el suelo. Si la bici Indoor Matrix IC3 balancea sobre el piso, corrija la inclinación ajustando los pies de nivelación situados debajo del estabilizador delantero o trasero hasta que el movimiento de balanceo quede eliminado (véa “COMO MANEJAR LA BICI INDOOR Matrix IC3“...
Page 43 PREVENTIVO MANTENIMIENTO CADA DOS SEMANAS: 1. Freno de emergencia: La bici Indoor Matrix IC3 no debe ser usada si el freno de emergencia no funciona correctamente. Mientras esta sentado y pedalea, compruebe el freno tirando hacia arriba de la palanca del freno de emergencia.
Page 44 (A).Se recomienda engrasarlas con grasa de litio blanca. G (2 : 5) Version 1.1 2014 IC-MXIC3B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
Page 45 Zapata de freno: La zapata de freno más tarde o más temprano revelará síntomas de desgaste debido a un uso continuado. La bici Indoor Matrix IC3 no debe utilizarse si el sistema de freno no funciona correctamente (pág. 14). Es necesaria una puesta a punto del sistema de freno una vez se aprecie una función deficiente del mismo.
Page 46 PÁGINA 17 EJEMPLO DE UN PLAN DE MANTENIMIENTO PARA LA REALIZACIÓN DE TRABAJOS POR TERCEROS: LISTA DE CHEQUEO PARA CADA SEMANA BICI N° CÓDIGO PRODUCCIÓN NOTAS ACCIÓN RESULTADO NOMBRE/FECHA Version 1.1 2014 IC-MXIC3B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
Page 47 PROGRAMACIÓN DE MANTENIMIENTO NECESARIO LISTA DE CHEQUEO PARA CADA 2 SEMANAS BIKE NO. PRODUCTION CODE OBSERVATIONS ACTION TAKEN RESULT NAME/DATE LISTA DE CHEQUEO MENSUAL BIKE NO. PRODUCTION CODE OBSERVATIONS ACTION TAKEN RESULT NAME/DATE...
Page 48 PIEZAS DE RECAMBIO CONJUNTO DE TRANSMISIÓN SISTEMA DE FRENO Version 1.1 2014 IC-MXIC3B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
Page 49 PIEZAS DE RECAMBIO VOLANTE DE INERCIA VOLANTE DE INERCIA WENN NICHT ANDERS DEFINIERT: OBERFLÄCHENGÜTE: ENTGRATEN ZEICHNUNG NICHT SKALIEREN ÄNDERUNG BEMASSUNGEN SIND IN MILLIMETER UND SCHARFE OBERFLÄCHENBESCHAFFENHEIT: KANTEN TOLERANZEN: BRECHEN LINEAR: WINKEL: NAME SIGNATUR DATUM BENENNUNG: GEZEICHNET MAIN ASSEMBLY GEPRÜFT GENEHMIGT PRODUKTION 001-IC3-Rev1-Manual-spare-handlebar- WERKSTOFF:...
Page 50 BRECHEN TOLERANZEN: LINEAR: WINKEL: NAME SIGNATUR DATUM BENENNUNG: GEZ. MAIN ASSEMBLY GEPRÜFT GENEHMIGT PRODUKTION 001-IC3-Rev1-Manual-spare-frame-assembly QUALITÄT WERKSTOFF: ZEICHNUNGNR. Material <nicht festgelegt> GEWICHT: 56073.92 MASSSTAB:1:10 BLATT 1 VON 1 Version 1.1 2014 IC-MXIC3B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
Page 51 PIEZAS DE RECAMBIO CONJUNTO DEL SILLÍN PEDALES WENN NICHT ANDERS DEFINIERT: OBERFLÄCHENGÜTE: ENTGRATEN UND ZEIC BEMASSUNGEN SIND IN MILLIMETER SCHARFE KANTEN OBERFLÄCHENBESCHAFFENHEIT: BRECHEN TOLERANZEN: LINEAR: WINKEL: NAME SIGNATUR DATUM BENENNUNG: GEZ. GEPRÜFT GENEHMIGT PRODUKTION 001-IC3-Rev1-Man QUALITÄT WERKSTOFF: ZEICHNUNGNR. Material <nicht festgelegt> GEWICHT: 56073.92 MASSSTAB:1:10...
Page 52 Material <nicht festgelegt> GEWICHT: 56073.92 MASSSTAB:1:10 BLATT 1 VON 1 WENN NICHT ANDERS DEFINIERT: OBERFLÄCHEN BEMASSUNGEN SIND IN MILLIMETER OBERFLÄCHENBESCHAFFENHEIT: TOLERANZEN: LINEAR: WINKEL: NAME SIGNATUR GEZEICHNET GEPRÜFT GENEHMIGT PRODUKTION QUALITÄT Version 1.1 2014 IC-MXIC3B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
Page 53 CONDICIONES DE GARANTÍA Matrix Fitness System Corp. garantiza que todos los productos nuevos en el día de entrega al cliente no contienen defectos de material ni de fabricación, entrando en vigor desde la fecha original de instalación. Las piezas reparadas o reemplazadas bajo los terminos de esta garantía, estarán garantizados hasta el final de la garantía original.
Page 54 CONSTRUCTION DEL SILLÍN. LAS SIGUIENTES PIEZAS SOMETIDAS A DESGATE ESTÁN EXCLUIDAS DE LA GARANTÍA: Correas de los rastrales, sistema SPD de los pedales, zapatas de freno, superficie del sillín. Version 1.1 2014 IC-MXIC3B-01 Copyright by Indoorcycling Group GmbH 2014 | www.indoorcycling.com...
Page 55 ¡PRECAUCIÓN! LEA TODAS LAS ADVERTENCIAS E INSTRUCCIONES INCLUIDAS EN ESTE MANUAL ANTES DE COMENZAR A UTILIZAR ESTE PRODUCTO. POR FAVOR, GUARDE ESTE MANUAL EN LUGAR SEGURO PARA POSIBLES CONSULTAS FUTURAS. EL MONTAJE, AJUSTE, USO O MANTENIMIENTO INCORRECTO PUEDEN DERIVAR EN LA CANCELACIÓN DE LA GARANTÍA. EMAIL: INFO@INDOORCYCLING.COM PÁGINA WEB: WWW.INDOORCYCLING.COM ©...
Page 56 EMAIL: INFO@INDOORCYCLING.COM WEBSITE: WWW.INDOORCYCLING.COM © 2014 Indoorcycling Group Manufactured by: Indoorcycling Group® GmbH Happurger Str. 86 90482 Nuremberg Germany...
