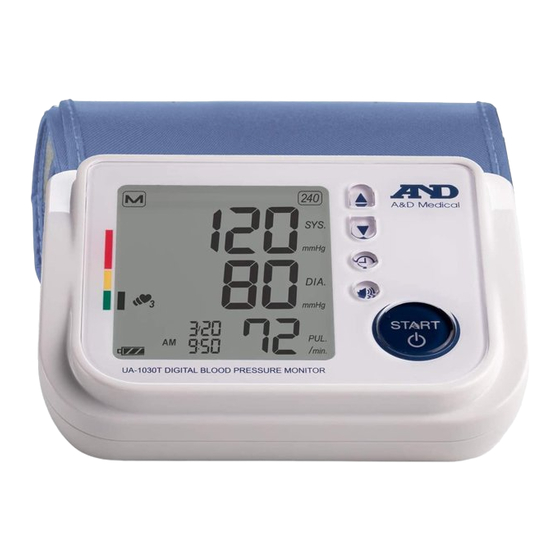

- Page 1 Digital Blood Pressure Monitor Model UA-1030 Instruction Manual Original Manuel d’instructions Traduction Manual de Instrucciones Traducción Manuale di Istruzioni Traduzione 使用手冊 翻譯 1WMPD4002225C...
-
Page 2: Table Of Contents
目 錄 致尊敬的顧客 ..................1 言..................2 前 用前須知 ................... 2 部件說明 ................... 3 標識含意 ................... 4 操作方法 ................... 6 使用血壓計..................7 安裝／更換電池..................7 連接充氣管 ....................7 連接交流電轉接器..................7 調整內置的時鐘..................8 選擇適當的袖帶..................8 繞緊袖帶於上臂..................9 怎樣正確測量 ..................... 9 測量 ......................9 測量結束後... -
Page 3: 用前須知
前 言 本血壓計符合歐盟管理文件93/43EEC的有關醫療產品之相關規定﹐且有關 權威機構認定的 標記為證。(0123：有關通知本身的參照號碼。) 本血壓計只適用於成年人，而非新生兒或嬰兒。 應用環境﹕本血壓計適用於家庭保健環境。 本血壓計專用於測量血壓與脈搏次數，供診斷用。 用前須知 本血壓計由精密部件製造。 盡量避免過度曝露於下述環境中，諸如高溫，高濕， 陽光直射，震盪或灰塵。 用乾軟布，或是蘸水和中性洗滌劑的布清潔裝置及袖帶。切勿使用酒精、苯、 稀釋劑或其他刺激性的化學製品來清潔裝置或袖帶。 避免過度用力折疊袖帶或儲存過度扭曲的軟管，放置很長時間。因為這樣會縮 短相關設備的壽命。 本血壓計和袖帶不耐水，因此應避免接觸水源。 假若血壓計使用時靠近電視，微波爐，行動電話，Ｘ線或其他強電場時，其測 量將會不準確。 用過的設備，零部件和電池不能作為一般家庭廢物處理，而應當按照相關的規 定進行處理。 使用交流電轉接器時，請確認交流電轉接器可在必要時隨時從插座拔下。 再次使用血壓計時，請確認血壓計是乾淨的。 請勿改造血壓計，否則可能造成意外，或損壞血壓計。 若要測量血壓，袖帶必須要適當束緊手臂，暫停血液通過動脈。這可能會造成 疼痛、麻木或手臂出現暫時性紅印。此狀況特別會在連續測量時出現。 任何疼痛、麻木或暫時性紅印將會隨時間消失。 禁忌 以下是正確使用血壓計的注意事項。 請勿將袖帶套到還縛上其他醫療電氣設備的的手臂，否則設備可能無法正常運作。 手臂血液循環不良的病患，請務必在使用血壓計前諮詢醫生，避免醫療糾紛。 請勿自我診斷測量結果，並開始自我治療。請務必向醫生諮詢結果評估與治療。 請勿將袖帶套到有傷口的手臂上。 請勿將袖帶套到接受靜脈滴注或輸血的手臂，否則可能造成傷害或意外。 請勿在有易燃氣體的地方使用血壓計，例如麻醉氣體，否則可能會導致爆炸。 請勿在高度濃縮的氧氣環境中使用血壓計，例如一個高壓氧氣室或氧帳，否則 可能引起火災或爆炸。 中文 2... -
Page 4: 部件說明
部件說明 直流插座 喇叭 顯示屏 按鈕 充氣管連接插頭 按鈕 袖 帶 設定 按鈕 音量 按鈕 START (開始)按鈕 充氣管 充氣管插座 電 池 盒 1.5V電 池 (R6P，LR6或AA) 電 池 蓋 顯示器的名稱 平均 壓力設定 存儲器 I.H.B.標識 (心律不整標識) 袖帶調整錯誤標識 收 縮 壓 移動錯誤標識 TriCheck 標識 舒 張 壓 心臟標識... -
Page 5: 標識含意
標識含意 印在血壓計器與交流電轉接器的標識 功能 / 意義 標識 建議動作 開關 裝填電池的指示方向 直流電源 系列號碼 生產日期 2010 BF型: 血壓計， 袖帶和相應的管子 已被 設計對電震動有特殊保護作用。 EC管理機構認可的醫療用儀器標識 WEEE標識 生產商 EU代表 參閱說明手冊 Class II 裝置 直流插座極性 顯示在顯示器上的標識 功能 / 意義 標識 建議動作 當進行測量時即顯示本圖像。當測到脈搏 繼續測量，保持安靜。 時本圖像即開始閃爍。 心律不整標識。（I.H.B.） 偵測到心律不整時，即進行顯示。偵測到 輕微震動如顫抖或顫動時，燈即亮起。 TriCheck 模式自動進行三次連續測量 ， 並 顯示三次測量的平均值。... - Page 6 功能 / 意義 標識 建議動作 前次測量的結果儲存於此 平均數據 在測量時電池電壓顯示器即顯示本圖像。 Full Battery 電池電壓太低時閃爍，即顯示本圖像。 閃爍時更換新電池。 Low Battery 在測量過程中由於身體移動導致血壓值不穩定 再次測量並且在測量時保 時出現本標記。 持安靜。 當測量收縮壓和舒張壓時，都在10mmHg內時 顯示本圖像。 袖帶加壓時，血壓值不增加時顯示本標記。 正確拉緊袖帶並再次測 當袖帶不能正確拉緊時 量。 PUL. DISPLAY 當脈搏不能被正確測到時 ERROR 請移除電池並按下 START(開始) 按鈕，然 血壓計內部錯誤 後再次安裝電池。如仍 出現錯誤，請聯繫經銷 商。 SYS. 收縮壓以mmHg表示 DIA. 舒張壓以mmHg表示 PUL./min 脈搏每分鐘速率...
-
Page 7: 操作方法
操作方法 1. 平時測量的保存數據 請按下 START(開始)按鈕。開始測量， 同時血壓計開始記錄保存內容。本血 壓計的各按鈕能保存最近的數據90組。 2. 查詢數據 請按下 或 按鈕叫出數據。 如圖右所示 ， 所有測量數據的平均值將顯示在畫 面上。 血壓計會讀出如其顯示的儲存數據。 接著， 每次按下 按鈕時， 儲存數據會如下 顯示。 取自的所有 AM (上午)測量平均值介於 4:00 與 9:59 之間。 取自的所有 PM (傍晚)測量平均值介於 18:00 與 1:59 之間。 最新數據 (No.n，例如：No.35) 最後一筆數據 (No.1) 欲知如何查詢數據的詳情，請參考“查詢儲存數... -
Page 8: 使用血壓計
使用血壓計 安裝／更換電池 步驟 步驟3 1. 移除電池蓋。 步驟 2. 取出舊電池，裝入新的電池時， 要留意 步驟 電極(＋，－) 插入新電池（如圖所示）。 僅限於使用R6P，LR6或AA電池。 3. 闔上電池蓋。 注 意 插入電池時，要按照電池盒内的電極方向，否則血壓計不能工作。 當 （低電壓標記）在顯示屏上閃爍時，血壓機會用語音提示需更換電 池，同時要用新電池更換全部舊電池。不要新舊電池一起混用。 血壓計關閉 2 秒後，請更換電池。 更換電池後，如果 （低電壓標記）仍顯示，請進行一次血壓測量。 稍後血壓計會進行新電池辨識。 當電池用盡時， （低電壓標記）並不會出現。 電池壽命與環境溫度有關，在低溫情況下，壽命縮短。 請使用指定的電池。 當血壓計長時間不用時應取出電池。電池液漏出會造成故障。 充氣管插座 連接充氣管 將充氣管連接插頭緊緊插入充氣管 插座內。 充氣管連接插頭 交流電轉接器插頭 連接交流電轉接器 將交流電轉接器插頭插入直流插座。... -
Page 9: 調整內置的時鐘
使用血壓計 調整內置的時鐘 使用前 請先進行調整。 按下 或 1. 按下 設定 按鈕直到年份出現。 年 2. 用 或 按鈕選擇年份。 按下 設定 按鈕設定現在的年份，再選擇月／日。 選擇期間為2010~2059年。 或 月 3. 用 或 按鈕選擇月份。 按下 設定 按鈕設定現在的月份，再選擇日期。 或 4. 用 或 按鈕選擇日期。 日 按下 設定 按鈕設定現在的日期，再選擇時／分。 5. 用 或 按鈕選擇小時。... -
Page 10: 繞緊袖帶於上臂
使用血壓計 繞緊袖帶於上臂 請勿過度緊繞袖帶 1. 纏繞袖帶於上臂，大約離肘部內側 袖帶 1～2cm 如圖所示。因為衣服可引 1-2cm 起脈博減弱導致測量誤差，請正確 充氣管 纏繞袖帶於上臂上。 2. 過 度 緊 繞 袖 帶 以 致 上 臂 收 縮 過 緊，會影響血壓值的正確讀數。 動脈位置標識 確保黏扣帶已緊緊纏繞 印在袖帶上的標識 標識 功能/意義 建議動作 請將 ● 標識置於上臂動脈，或與無 ● 動脈位置標識 名指呈一直線的手臂內側。 目錄編號 批號... -
Page 11: 測量方法
測量方法 進行測量之前，請參照第12頁“注意正確的測量方法＂。 怎樣正確測量血壓 1. 將袖帶放於上臂(最好是左上臂)，測量時保持安靜。 與心臟同高度 按下 START(開始) 按鈕。 START 按下 所有的顯示部分便會簡短地顯示。畫面上隨即短 暫閃爍 0。 所有的顯示 之後開始測量， 如右圖所示顯示器開始變化。 部分便會簡 袖帶開始膨脹。袖帶感到有些緊張這是正常的。 短地顯示。 在袖帶膨脹的時候，顯示幕左側將出現血壓柱指 示符號。 顯示 0 開始膨脹 註: 假若您想隨時停止充氣，只需再次按下 START (開始) 按鈕。 3. 當充氣完成時，放氣自動開始，且 (心臟標識) 閃爍，表明測量在進行中。 加 壓 一旦測到脈搏，心臟標記將隨著脈搏的跳動而閃爍。 註: 假若充氣不完全或不能得到合適的壓力 ， 血壓 計將自動再次充氣。... -
Page 12: 以設定的壓力測量您的血壓
測量方法 本血壓計UA-1030T被設計用來測量脈博和使袖帶自動充氣到收縮壓水平。 如果發生重複再次加壓情形，請使用下列方式。 以設定的壓力測量您的血壓 進行血壓測量時，可能會發生再次充氣情形。設定固定的壓力值，即可避免再 次充氣。 進行時鐘調整程序步驟 6 時 (請參照第8頁) ， 按下 設定 按鈕，進入壓力設定模式。目前的 設定會閃爍。 或 按鈕，即可選取約 30 mmHg 請按下 或 壓力值，或自下列選取您希望的收縮壓。 AUTO : 自動加壓 (預設值) 180 : 180 mmHg 壓力值 (固定) 210 : 210 mmHg 壓力值 (固定) 240 : 240 mmHg 壓力值 (固定) TriCheck 關閉... -
Page 13: Tricheck 測量
注意正確的測量方法 舒適而又安靜地坐下，請將您的手臂置於桌上且手掌朝上，並且袖帶與心 臟同等高度。 開始測量前放鬆大約5～10分鐘。假若由於情緒關係過於激動或壓抑，則測 量值將比正常血壓高或低，而脈博比正常要快。 一個人的血壓值通常會有些變化，這些取決於您當時在做什麼和當時的飲 食，飲酒對您的血壓有強烈而直接的影響。 本血壓計根據您的心臟跳動而測量血壓 。 假若您的心臟跳動微弱或不規律時 ， 血壓計很難測到您的血壓。 假若血壓計檢測狀況異常， 它將會停止測量並顯示錯誤符號。具體細節請參 考第5頁標識含意的說明。 本血壓計僅適用於成人， 小孩使用之前請洽詢有關的醫生。無人陪伴時小孩 不應該使用本血壓計。 TriCheck 測量 TriCheck 模式自動進行三次連續測量，並顯示三次測量的平均值。 選取 TriCheck 模式 在壓力設定模式， 在壓力設定模式， 按下 設定 按鈕 即可 按下 輸入TriCheck 設定模式。目前的設定會 閃爍。 按鈕，即可ON (開啟)或 按下 或 OFF (關閉) TriCheck模式。 ON: Tri-check模式... -
Page 14: 使用 Tricheck 模式進行血壓測量
使用 TriCheck 模式進行血壓測量 按下 START(開始) 按鈕。 與心臟同高度 所有的顯示部分便會簡短地顯示。畫面 上隨即短暫閃爍 0。 之後即開始第一次血壓測量。 按下 START 當測量結束後 ， 收縮壓和舒張壓讀數及脈 所有的顯示 搏率在顯示屏上顯示。然後，1 分鐘倒數 部分便會簡 短地顯示。 計時會開始第二次血壓測量。 第一次血壓測量 1分鐘之後，會開始第二次血壓測量。 當測量結束後 ， 即顯示第一次與第二次血 壓測量的平均讀數然後，1分鐘倒數計時 會開始第三次血壓測量。 第一次血壓測量 1分鐘之後，會開始第三次血壓測量。 的結果 1分鐘之後 當測量結束後 ， 會顯示三次血壓測量的平 第二次血壓測量 均讀數，並儲存數據。 註: 進行血壓測量時，會顯示 TriCeck 標 識。... -
Page 15: 查詢儲存數據
查詢儲存數據 註: 本血壓計可將前90次的測量數據儲存於記憶內。 血壓計會宣告如其顯示的儲存數據。 1. 請按下 或 按鈕。 或 按下 畫面將顯示所有測量數據的平均值和數 平均收縮壓 據數量。(如無任何數據，會顯示“0＂。 或 START(開始) 按鈕 請按下 ， 平均舒張壓 即可關閉血壓計。) 平均脈搏 所有數據 2. 接著， 每次按下 按鈕時 (或 按 的平均值 鈕，即可以相反順序進行數據顯示)，儲 存數據會如下顯示。 平均收縮壓 取自的所有 AM (上午)測量平均值介 平均舒張壓 於 4:00 與 9:59 之間。 平均脈搏... -
Page 16: 調整喇叭音量
調整喇叭音量 請按下 音量 按鈕，即可輸入音量調整 模式。 按下 並 啟 用 由 長 條 所 表 示 的 音 量 六 階 與 OFF。 高 請按下 按鈕，即可增加音量； 或 請 低 按下 按鈕，即可減少音量。 音量關閉 顯示目前的設定 請按下 START(開始) 按鈕即可關閉血 或 壓計。超過3分鐘未進行操作，即自動關 變更音量 閉血壓計。 選取語言 在音量調整模式，... -
Page 17: 什麼是心律不整
什麼是心律不整 UA-1030T血壓計在發生心律不整時也能測量出血壓和脈搏數。所謂心律不整是指 測量血壓時，脈搏的變化在平均脈搏數 25% 以上。在測量時請安靜保持輕鬆， 姿勢坐好，不要說話。 )經常在指示器上顯示不停時，請聯繫醫師。 註﹕心律不整標識( 血壓柱指示器 本血壓柱指示器在測量中顯示壓力的變化。 加 壓 排除空氣 膨脹中 測量中 膨脹結束 WHO分類指示器 每個血壓柱指示器分別與下一頁說明的WHO血壓分類一致。 例: WHO分類指示器 嚴重高血壓 中度高血壓 輕度高血壓 中度高血壓 血壓偏高 正常 最合適 輕度高血壓 指示器以現在的數據為依據。顯示與WHO 分類一致的區段。 血壓偏高 中文 16... -
Page 18: 有關血壓的一些知識
有關血壓的一些知識 什麼是血壓？ 所謂血壓是血液對動脈血管壁所施加的壓力。當心臟收縮時產生的壓力為收 縮壓，而當心臟舒張的時候產生的壓力為舒張壓。 血壓以毫米汞柱(mmHg)作為測量單位。當一個人處於安靜狀態和飲食前， 測量到的血壓代表一個人的基礎血壓。 什麼是高血壓？如何控制高血壓？ 高血壓是一種動脈異常的高壓力狀態。假若未被及時注意的話，會引起許多 的健康問題包括休克和心臟病發作。 高血壓可以通過改變生活方式，避免緊張和在醫生的指導下服用一些藥物而 得到控制。 預防高血壓或者通過下列措施而得到控制。 不要吸煙 經常體育鍛鍊 減少食鹽和脂肪的攝入 定期體檢 維持適當的體重 為什麼在家裡測量血壓？ 在診所或醫生辦公室測量血壓時容易產生憂慮心理 ， 使血壓讀數比在家庭測量 的數據高25～30mmHg。在家測量時能減少血壓測量時的一些外部影響因素， 提供給醫生更準確而又完整的血壓記錄數值。 WHO(世界衛生組織)血壓分類標準 WHO(世界衛生組織)設立 參考資料：高血壓雜誌1999第17卷第2 期 的評價高血壓的標準如下 Ⅲ高血壓(重度) 圖(不考慮年齡因素) 舒 張 Ⅱ高血壓（中度） 壓 血壓差異 Ⅰ高血壓（輕度） 一個人的血壓可因日夜和 季節而有些變化。一般由 高 於日夜因素血壓值相差30 於... -
Page 19: 故障檢修
而在睡眠的時候會下降到最低水平。 在一天之內的典型動態圖 所以不要太介意一次的測量結果。 (每5分鐘測量一次) 壓 收縮 使用本手冊所說明的方法， 在每天的 血 同一時間測量血壓， 不但知道您自己 壓 的血壓值， 而且多次的測量值可以讓 您更全面的掌握血壓記錄資料。 每次測量記錄您的血壓數值時，請 睡眠狀態 弄清楚測量的時間和日期。請醫生 舒張壓 幫助解釋您的血壓數據。 時間 下午 上午 故障檢修 問題 問題原因 推薦解決方法 當電源打 電池用盡 更換全部電池 開時，顯 電池方法放置不正確 放置電池時陰陽極方向要和袖帶上標 示屏上沒 的方向一致 有任何顯 示 (標 袖帶不充 電池電壓太低 ， 出現 更換新電池... -
Page 20: 維修和保養
維修和保養 請勿打開本血壓計，它是採用精密的電子原件和一些複雜的部件製造的。這些原 件容易損害。假若您按照故障檢修還不能排除故障時，請向供應商或Ａ＆Ｄ服務 中心咨詢。Ａ＆Ｄ將向您提供權威的技術信息，備用部件和原件。 本機是為持久耐用而製造的。因此，為使本機能夠發揮最合適的性能和最準確的 精度， 請每2年接受定期檢查。維修， 保養請在購買的商店或A&D進行。 技術資料 類 型 ﹕UA-1030T 測量方法 ﹕示波測量 0～299mmHg 測量範圍 ﹕壓力 ﹕ 收 縮 壓﹕60～279mmHg 舒 張 壓﹕40～200mmHg 脈搏 ﹕40～180 次/分 測量準確性 ﹕壓力 ﹕ ±3mmHg 脈搏 ﹕ ±5% ﹕4×1.5V 電池 (R6P， LR6或AA) 或 電力供給 交流電轉接器... - Page 21 ﹕袖帶 BF 觸身零件 型 ﹕血壓計: 5 年 (若一天使用六次) 使用壽命 袖帶: 2 年 (若一天使用六次) 交流電轉接器 ﹕該交流電轉接器用於家庭連接電源，請和當地的銷售商聯繫， TB-233 購買該交流電轉接器。 必須定期檢查或更換交流電轉接器。. TB-233C 輸入: 100-240V 輸出: 6V 500mA 139°C TB-233BF 輸入: 240V 輸出: 6V 500mA 139°C 附件單獨銷售﹕ 袖帶 目錄編號 袖帶尺寸 上臂尺寸 31 cm 到 45 cm CUF-F-LA 成人大號袖帶...
- Page 22 Asahi 1-243, Kitamoto-shi, Saitama 364-8585, JAPAN Telephone: [81] (48) 593-1111 Fax: [81] (48) 593-1119 A&D INSTRUMENTS LIMITED Unit 24/26 Blacklands Way, Abingdon Business Park, Abingdon, Oxfordshire OX14 1DY United Kingdom Telephone: [44] (1235) 550420 Fax: [44] (1235) 550485 A&D ENGINEERING, INC. 1756 Automation Parkway, San Jose, California 95131, U.S.A.
