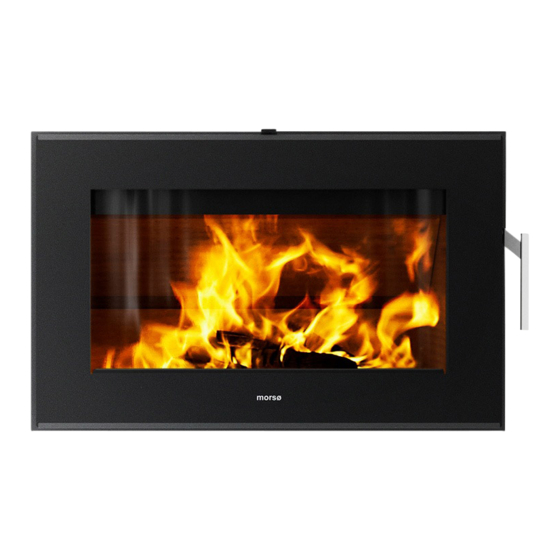

Morsø S80-90
DK
Opstillings- og betjeningsvejledning
UK
Instructions for installation and use
MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS
E-Mail: stoves@morsoe.com · Website: www.morsoe.com

Advertisement

Chapters

loading

Related Manuals for Morso S80-90

Summary of Contents for Morso S80-90

  • Page 1 Morsø S80-90 Opstillings- og betjeningsvejledning Instructions for installation and use MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS E-Mail: stoves@morsoe.com · Website: www.morsoe.com...

  • Page 2: Table Of Contents

    InDhOlD · COntentS Installation af Deres Morsø ovn ......5 Fyringsteknik/Brugen af Deres ovn ....14 Regelmæssig vedligeholdelse af ovnen... 17 tekniske data .
  • Page 3 Opstillings- og betjeningsvejledning S80-90 en 13240 · SInteF 110-0352 MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS E-Mail: stoves@morsoe.com · Website: www.morsoe.com...
  • Page 4 til lykke med Deres nye Morsø ovn! Morsø, som er den største udbyder på det danske marked, har siden 1853 fremstillet brændeovne af den højeste kvalitet. hvis De blot følger omstå- ende instruktioner, er vi sikre på, at De også vil få nytte og glæde af Deres nye ovn i mange år.

  • Page 5: Dk 1.0 Installation Af Deres Morsø Ovn

    1.0 Opstilling af Deres Morsø Ovn 1.1 Udpakning af ovnen Morsø S80-90 ovnen vejer 120 kg. For at undgå skamferinger i forbindelse med udpakning og montering af ovnen anbefales det at være 2 personer til dette arbejde. Emballagen kan bortskaffes efter gældende regler om renovation Ovnen er egnet til intermitterende brug.
  • Page 6 Material: Weight: Model no. Drawingtype: Location of file: This drawing is Morsø Jernstøberi A/S' property and must Material: Weight: Model no. Drawingtype:...
  • Page 7 Herved gøres monteringen af røgrøret lettere; men i nogle tilfælde kan det være et krav fra skorstensfejeren. Til Morsø S80-90 ovnen skal der tilsluttes en 45° rørbøjning eller et flexrør på den støbte røgtud (1). Med rørbøjningen kan man opnå både vandret og lodret røgafgang, afhængig...
  • Page 8 B. Specialbygget pejsemiljø i brændbare omgivelser Isoleret stålskorsten Ventilations- Ventilationsåbning åbning 500 500 cm² cm² Ubrændbar plade Gasbetonsten Material: Ventilationsåbning 350 cm² Weight: Model no. Drawingtype: Location of file: U:\udv\Tegninger\Pladejernsovne 2010\S80_90 - 23.07.2010\115A_0000 This drawing is Morsø Jernstøberi A/S' property and m...
  • Page 9 Min.
  • Page 10 Såfremt indsatsovnen opstilles i brændbart miljø skal der bygges et pejsemiljø som indsatsen skal sættes ind i. Pejsemiljøet skal sikre beskyttelse af omgivelserne mod indsatsens varme- påvirkning ved hjælp af afskærmning og ventilation. Der findes utallige individuelle måder at bygge et pejsemiljø på. Følgende er derfor en principiel vejledning.

  • Page 11: Skorstenen

    Møbleringsafstand Den anbefalede møbleringsafstand er 1000 mm, men man bør dog vurdere, om møbler og andet vil blive udtørret af at stå tæt på ovnen. Afstand til brændbart materiale foran ovnen er 1000 mm. En brændeovn bliver varm under fyring. Der skal derfor udvises en fornøden forsigtighed, specielt i.f.m.

  • Page 12: Tilslutning Til Stålskorsten

    1.7 tilslutning til stålskorsten Er der tale om opstilling, hvor skorstenen føres direkte op gennem loftet, skal man følge de nationale og lokale bestemmelser m.h.t. skorstenens afstand til brandbart loft. Skorstenen tætnes ved røgtuden med vedlagte glassnor. Det er vigtigt at skorstenen er monteret med tagbæring eller loftkrave med styr.
  • Page 13 trækforhold Skorstenens træk skabes på grund af forskellen mellem den høje temperatur i skorste- nen og den koldere udetemperatur. Skorstenens længde og isolering, vind og vejrfor- hold er også afgørende for, at man kan opnå det rette undertryk, så trækket skabes. nedsat træk fremkommer når: - Temperaturforskellen er for lille.

  • Page 14: Fyringsteknik/Brugen Af Deres Ovn

    2.0 Fyringsteknik/Brugen af Deres ovn Ovnens varmeafgivelse reguleres med reguleringshåndtaget over lågen. Ovnen har 2 typer forbrændingsluft. Sekundær forbrændingsluft der tilføres ned langs glasset. Denne luft reguleres af håndta- get over lågen. Tertiær forbrændingsluft der tilføres forbrændingen lige over bålet. Denne lufttilførsel kan ikke reguleres.

  • Page 15: Optænding Og Fyringsintervaller

    2.1 Optænding og fyringsintervaller Under optænding er der behov for en stor luftmængde. Startes der op med en helt kold ovn, kan man med fordel lade døren stå på klem de første minutter. For at opbygge et isolerende askelag i bunden af ovnen, bør De ved første optænding af- brænde ca.
  • Page 16 Normalt skal ovndøren altid åbnes roligt de første 2-3 centimeter, og man skal vente til tryk- ket er udlignet inden døren åbnes helt. På denne måde undgås eventuelle røggener specielt i forbindelse med dårlige trækforhold. Åbn aldrig ovndøren under voldsom fyring. Når træet er brændt ud, er det omdannet til glødende trækul.

  • Page 17: Regelmæssig Vedligeholdelse Af Ovnen

    3.0 Regelmæssig vedligeholdelse af ovnen 3.1. Udvendig vedligeholdelse Ovnens overflade er malet med en varmebestandig senotherm maling. Den holder sig pæ- nest, hvis den blot støvsuges med et blødt mundstykke eller aftørres med en tør fnugfri klud. Den malede overflade kan med tiden, ved for kraftig fyring, få et gråligt skær; men ovnen kan let opfriskes med en Morsø...

  • Page 18: Tekniske Data

    Aske fra en brændeovn kan ikke gavne haven som gødning. Hvis der har været afbrændt far- velagte brochurer, malet eller imprægneret træ og lignende i ovnen, må asken ikke hældes ud på jord, da den kan indeholde tungmetaller. Vedligeholdelsesdele til S80-90 Beskrivelse Produktnr.
  • Page 19 Garanti Produkt Registrering MORSØ’S 5 åRS PRODUKtGARAntI Bag hver MORSØ brændeovn ligger mere end 160 års erfaring i udviklingsarbejdet samt en grundig kvalitetskontrol foretaget af vore medarbejdere gennem hele produktionsprocessen. Derfor giver MORSØ 5 ÅRS GARANTI med hensyn til materiale- og fabrikationsfejl. Garantiperioden regnes fra salgsdato.
  • Page 21 Instructions for installation and use S80-90 en 13240 · SInteF 110-0352 MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS E-Mail: stoves@morsoe.com · Website: www.morsoe.com...
  • Page 22 enjoy your new Morsø stove! Morsø, the biggest stove company in the Danish mar- ket, has been making wood-burning stoves of the highest quality since 1853. Just follow the instructions below, and we are certain that you will be able to use and enjoy your new stove for many years.

  • Page 23: Installing Your Morsø Stove

    1.0 Installing your Morsø stove 1.1 Unpacking the stove We recommend that two persons perform this task since the stove is too heavy to handle single-handedly. MORSØ S80-90 weighs approximately 120 kg. The stove is suited for intermittent use. 1.2 Installing the stove National and local regulations regarding the installation of wood-burning stoves must be ob- served, as must local regulations regarding chimney connections and chimney installation.
  • Page 24 Material: Weight: Model no. Drawingtype: Location of file: This drawing is Morsø Jernstøberi A/S' property and S80-90 connected to existing masonry chimney Material: Weight: Model no. Drawingtype:...
  • Page 25 For the Morsø S80-90 stove, you will need to connect a 45 degree pipe bend or a flexible pipe to the cast-iron flue pipe (1). With the pipe bend, you can achieve both horizontal and vertical smoke outlet, depending on which way you turn the pipe bend when you fit it.
  • Page 26 B. Custom-built fireplace structure in flammable surroundings Insulated steel chimney Ventilation hole, 500 cm² Nonflammable sheet/slab Cellular concrete min. 100 mm Material: Ventilation hole, 350 cm² Weight: Model no. Drawingtype: Location of file: U:\udv\Tegninger\Pladejernsovne 2010\S80_90 - 23.07.2010\115A_0000 This drawing is Morsø Jernstøberi A/S' property and m...
  • Page 27 Min.
  • Page 28 If the insert is installed in a flammable environment, a fireplace structure must be built where the insert may be mounted. The fireplace structure will protect the surroundings against the heat effects of the insert through shielding and ventilation. There are numerous ways to build a fireplace structure.

  • Page 29: The Chimney

    Distance to furniture We recommend that the stove be installed 1000 mm from furniture, but consideration should also be given to whether furniture, etc., will dry out as a result of its proximity to the stove. The distance to flammable material in front of the stove is 1000 mm. A wood-burning stove gets hot when it is fired.

  • Page 30: Connecting To A Brick Chimney

    1.6 Connecting to a brick chimney Brick a flue bushing securely into the wall, and insert the flue pipe into it. The pipe must not extend into the actual chimney opening, but only to the inside of the chimney aperture. The joints between the stove/pipe and pipe/wall bushing must be sealed with the glass tape pro- vided.

  • Page 31: Draught

    1.8 Draught If smoke comes out of the stove when the fire door is opened, it will be due to the poor draught in the chimney. This type of stove requires at least 12 PA of chimney draught to achieve satis- factory combustion and to prevent smoke from escaping.

  • Page 32: Firing/Using The Stove

    2.0 Firing/using the stove The heat emission of the stove is regulated with the regulation lever above the door. The stove uses three types of combustion air. The secondary combustion air is supplied down along the glass. This air is regulated with the lever under the door.

  • Page 33: Lighting Instructions And Fuelling Intervals

    2.1 lighting instructions and fuelling intervals A lot of air is needed when lighting the stove. If you are starting with a cold stove, the door should be left ajar for the first few minutes. In order to build up an insulating layer of ash in the bottom of the stove, you should burn 3 kg of dry kindling when you light the stove the first time.
  • Page 34 The stove door should normally be opened gently the first 2-3 cm, then you should wait until the pressure has equalised before opening the door all the way. This technique will prevent smoke from getting out, particularly when there is a poor draugt. the stove door should never be opened when the stove is being fired vigorously.

  • Page 35: Routine Stove Maintenance

    3.0 Routine stove maintenance 3.1 external maintenance The cast surface of the stove is painted with heat-resistant Senotherm paint. It is best main- tained by simply vacuuming it with a soft brush attachment or wiping it down with a dry, dust-free cloth.

  • Page 36: Cleaning The Stove

    Ash from a wood-burning stove will not be of any benefit to your garden as fertiliser. If you have burned colour brochures, or painted or treated wood, etc., in the stove, the resulting ash must not be poured onto soil as it may contain heavy metals. Spare parts for the S80-90 Description Product no.
  • Page 37 Guarantee Product Registration MORSØ 5 YeAR GUARAntee CeRtIFICAte Behind every Morsø stove is more than 160 years of dedicated stove design and manufacturing experi- ence. Quality control has always been at the heart of the production process and detailed measures have been put into place at all key stages of the build.
  • Page 40 Morsø Jernstøberi A/S - 07.10.2015 - 72800000 MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS E-Mail: stoves@morsoe.com · Website: www.morsoe.com...
