1 609 929 U62 (2009.12) PS / 326 UNI

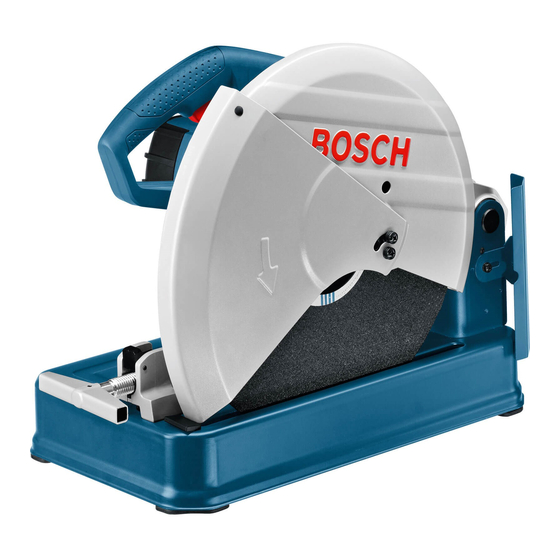

GCO 2000 Professional
de Originalbetriebsanleitung
el Πρωτότυπο οδηγιών χρήσης
en Original instructions
tr Orijinal işletme talimat
fr Notice originale
pl Instrukcja oryginalna
es Manual original
cs Původní návod k používání
pt Manual original
sk Pôvodný návod na použitie
it
Istruzioni originali
hu Eredeti használati utasítás
nl Oorspronkelijke
ru Оригинальное руководст-
gebruiksaanwijzing
во по эксплуатации
da Original brugsanvisning
uk Оригінальна інструкція з
sv Bruksanvisning i original
експлуатації
no Original driftsinstruks
ro Instrucţiuni originale
fi
Alkuperäiset ohjeet
bg Оригинална инструкция
sr Originalno uputstvo za rad
sl Izvirna navodila
hr Originalne upute za rad
et Algupärane kasutusjuhend
lv Instrukcijas oriģinālvalodā
lt
Originali instrukcija
ar
fa
