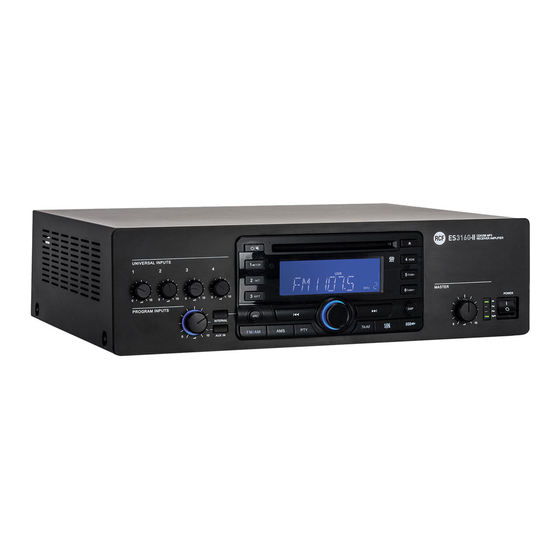

RCF ES 3160-II Owner's Manual

Mixer amplifier with tuner and cd/usb mp3 player
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

ES 3160-II
OWNER MANUAL
MANUALE D'USO
- MIXER-AMPLIFIER WITH TUNER
AND CD/USB – MP3 PLAYER
- MIXER-AMPLIFICATORE CON
SINTONIZZATORE RADIO E
LETTORE CD/USB – MP3

Advertisement

Chapters

loading
Need help?

Need help?

Do you have a question about the ES 3160-II and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for RCF ES 3160-II

Summary of Contents for RCF ES 3160-II

  • Page 1 OWNER MANUAL MANUALE D’USO ES 3160-II - MIXER-AMPLIFIER WITH TUNER AND CD/USB – MP3 PLAYER - MIXER-AMPLIFICATORE CON SINTONIZZATORE RADIO E LETTORE CD/USB – MP3...

  • Page 3: Table Of Contents

    TABLE OF CONTENTS INDICE ENGLISH SAFETY PRECAUTIONS DESCRIPTION FRONT PANEL REAR PANEL OPERATION PRIORITY CD/USB – MP3/WMA PLAYER AND TUNER FRONT PANEL - FUNCTION MENU - NOTES ABOUT MP3 / WMA FILES - MP3 / WMA FILE SEARCH - BLUETOOTH DEVICES - RESET BUTTON - REMOTE CONTROL - ERROR CODES -...

  • Page 4: Safety Precautions

    RCF S.p.A. will not assume any responsibility for the incorrect installation and / or use of this product.
  • Page 5 Also check the suitability of the support surface to which the product is anchored (wall, ceiling, structure, etc.), and the components used for attachment (screw anchors, screws, brackets not supplied by RCF etc.), which must guarantee the security of the system / installation over time, also considering, for example, the mechanical vibrations normally generated by transducers.

  • Page 6: Description

    MADE TO GUARANTEE RELIABILITY AND HIGH PERFORMANCE. DESCRIPTION ES 3160-II is a mixer-amplifier with 4 mic-line audio inputs on removable connectors (the first input also has an XLR socket), CD/USB – MP3 player and tuner and 2 aux inputs (one on the rear panel with dual RCA connector, one on the front player) for additional external music sources.
  • Page 7 Volume controls for each universal input (1, 2, 3, 4) uNused chaNNels should always be turNed couNterclockwise AUX INPUT volume control turN couNterclockwise if the aux iNput is Not used AUX IN button (with LED) It turns on (LED is lit) / off the AUX INPUT to the internal amplifier (and PRE OUT). If activated, the CD/USB –...

  • Page 8: Rear Panel

    REAR PANEL 2 RJ 45 sockets (channels 2 and 3) to connect 1 RCF BM 3001 paging microphone per socket. bM 3001 wheN a pagiNg MicrophoNe is coNNected it is Necessary to set the dip switches Mic. phaNtoM ( below of the relevaNt chaNNel Antenna input (the antenna is necessary when using the tuner).
  • Page 9 xaMples of dip switches settiNgs DIP 3 DIP 4 MODO USE (EXAMPLES) CD/MP3 players, tuners, message LINE LINE players, phone systems Dynamic microphones BM 3001 paging microphones, PHANTOM PHANTOM with electret microphones bM 3001 ‘Mic phaNtoM’ heN a pagiNg MicrophoNe is used it is Necessary to choose the with phaNtoM;...
  • Page 10 8 dip-switches PRESET to set the priority options: MIX: the music source (internal or MUSIC OFF: the music source external) is always present in the (internal or external) is not sent 1. MIX – MUSIC OFF (mixed) signal sent to the amplifier, to the amplifier during a priority even during a priority command.

  • Page 11: Operation

    1. NORMALLY OPEN 2. COMMON 3. NORMALLY CLOSED Max. voltage: 24 V; max. current: 0.5 A Amplifier output (max. 160 W) to loudspeakers (100 / 70 V constant voltage line – 4 Ω impedance). Use ONE output only (read the section ‘Loudspeaker connection’). Mains connector with fuse Before connecting the power supply cable, verify that the apparatus voltage (230 or 115 V ac) corresponds to the available mains supply.
  • Page 12 The priority mode and the VOX function are set through the dip-switches no.2 and no.3 of the 8 dip-switch group (see DIP 2 DIP 3 MODE Only the first priority command of channels 1÷4 (and also channel 1 VOX, if enabled through the dip-switch no.4) is accepted.
  • Page 13 When the chime is playing (a few seconds), the (internal / external) music source is removed from the signal sent to the amplifier. RCF BM 3001 PAGING MICROPHONE (NOT INCLUDED) Channels 2 and 3 have an input with RJ 45 socket, to which a BM 3001 paging microphone can be connected (note: it is necessary to set the dip-switches no.3 and no.4...

  • Page 14: Cd/Usb - Mp3/Wma Player And Tuner

    CD/USB – MP3/WMA PLAYER AND TUNER NOTE SUI COMPACT DISC - Use 12 cm audio CD, CD-R and CD-RW only. Never insert 8 cm (3-inch) CDs ! - Do not use damaged CDs (or having an irregular shape). - Keep CDs clean and hold them always on their edges (without touching their unlabeled surface).
  • Page 15 Volume control (encoder) and push button to select parameters. Turn it clockwise to turn the volume up of the player (only). Turn it counterclockwise to turn the volume down. When pushed, it changes the parameter to edit (by turning the control): volume (VOL 0 ÷...
  • Page 16 RPT (repeat) button (audio CD and MP3 / WMA files only) Audio CD: it turns on RPT TRK / off RPT OFF the continuous repeat of the selected track. MP3 / WMA files: RPT TRK continuous repeat of the selected track → RPT FOLD sequential continuous repeat of all folder tracks →...
  • Page 17 TA/AF (traffic announcements / alternative frequency) button (FM tuner only) Some radio stations with RDS (‘Radio Data System’) service periodically provide traffic information. These stations can be identified by the TP indication on the display. If this button is pushed and immediately released: - When tuned to a radio station that provides traffic information, it will enable (TA is displayed) or disable the traffic information reception mode that has a particular preset volume (read the ‘FUNCTION MENU’...

  • Page 18: Function Menu

    Tuner main information: selected CD: audio CD group (FM1, FM2, FM3, MW1, MW2), MP3: MP3 file frequency and if it corresponds to a WMA: WMA file FOLDER: current folder stored preset (indicated in the bottom FILE: current file right hand corner). TITLE: current title POP –...
  • Page 19 TA (TRAVEL / TRAFFIC ANNOUNCEMETS) If set to ON, the traffic information reception mode is enabled. When tuned to a FM radio station that does not provide traffic information, according to the setting of the previous TA ALARM / SEEK parameter, it will start the automatic search of a station providing traffic information (TA SEEK is displayed) or it will be just displayed that this service is not currently available (NO TA/TP).

  • Page 20: Notes About Mp3 / Wma Files

    NOTES ABOUT MP3 / NOTES ABOUT MP3 / WMA FILES WMA FILES - MP3 (MPEG Audio Layer 3) and WMA (Windows Media Audio) refers to audio compression types. - This player reads MP3 / WMA files on CD-ROM, CD-R or CD-RW discs, USB flash drives and receives data from BLUETOOTH devices;...

  • Page 21: Bluetooth Devices

    To connect your device to the player: 1. Activate Bluetooth on your device. 2. On your device, search for Bluetooth devices, then ‘RCF’ should be displayed. 3. Match your device to ‘RCF’ by inserting the code (/ password) ‘1234’. 4. Start the playback of an audio file on your device, which now should be included in the player source list (use the SRC button to change sources).

  • Page 22: Error Codes

    When using the remote control, hold it in the proper way and point it at the player. ON-OFF It turns on / off the player / tuner (only). Same function of the volume control when pushed. ▲(+)▼(–) Same function of the volume control when turned.

  • Page 23: Loudspeaker Connection

    LOUDSPEAKER CONNECTION Use 1 output only – DO NOT MIX 100 / 70 V and 4 Ω CONNECTIONS. 70 / 100 V CONSTANT VOLTAGE OUTPUTS 100 V CONSTANT VOLTAGE LINE 70 V CONSTANT VOLTAGE LINE 4 Ω 70V 100V 4 Ω 70V 100V - Each loudspeaker shall have a line transformer with the input voltage equal to the line voltage (70 / 100 V).

  • Page 24: Power Supply Voltage Change

    POWER SUPPLY VOLTAGE CHANGE iMportaNt: t his MaNual sectioN coNcerNs Qualified persoNNel oNly he followiNg iNstructioNs are to be igNored by the user Make sure the device is not connected to the mains (unplug the power supply cable). Remove the lid. The power supply circuit is under the ventilation screen (see picture 1), which can be removed by unscrewing the 2 screws.

  • Page 25: Specifications

    SPECIFICATIONS AMPLIFIER Output power 160 W (RMS) Frequency response 50 Hz ÷ 13.5 kHz Signal / noise ratio - Mic (1 ÷ 4) 60 dB - Aux 80 dB Distortion (at 1 kHz, nominal power) < 0.3 % AUX INPUT tone controls - Bass ±...

  • Page 26: Example Of Connections

    EXAMPLE OF CONNECTIONS BM 3001 BM 3001...
  • Page 27 INDICE AVVERTENZE PER LA SICUREZZA DESCRIZIONE PANNELLO FRONTALE PANNELLO POSTERIORE FUNZIONAMENTO PRIORITÀ USO DEL LETTORE CD/USB – MP3/WMA E SINTONIZZATORE RADIO PANNELLO FRONTALE - MENÙ DELLE FUNZIONI - NOTE SUI FILE MP3 / WMA - RICERCA FILE MP3 (/ WMA) - DISPOSITIVI “BLUETOOTH”...

  • Page 28: Avvertenze Per La Sicurezza

    L’installazione e l’utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità. ATTENZIONE: Per prevenire i rischi di fiamme o scosse elettriche, non esporre mai questo prodotto alla pioggia o all’umidità.
  • Page 29 Verificare inoltre l’idoneità del supporto (parete, soffitto, struttura ecc., al quale è ancorato il prodotto) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell’impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore.

  • Page 30: Descrizione

    IN MODO DA GARANTIRNE L’AFFIDABILITÀ E PRESTAZIONI ELEVATE. DESCRIZIONE ES 3160-II è un mixer-amplificatore avente 4 ingressi audio mic.-linea su connettori rimovibili (l’ingresso 1 dispone inoltre di connettore XLR), lettore CD/USB – MP3 e sintonizzatore radio integrati, 2 ingressi ausiliari (uno sul retro con doppio connettore RCA, uno sul lettore CD / MP3 frontale con connettore jack 1/8”) per riproduttori musicali esterni.
  • Page 31 Controlli del volume di ciascun ingresso universale 1, 2, 3, 4 Nel caso uNo o più iNgressi NoN siaNo utilizzati lasciare i relativi coNtrolli a Controllo di volume dell’ingresso ausiliario AUX INPUT ’ lasciare il coNtrollo a Nel caso che l iNgresso ausiliario NoN sia utilizzato Pulsante AUX IN con indicatore luminoso Attiva (LED acceso) / disattiva l’ingresso ausiliario AUX INPUT verso l’amplificatore...

  • Page 32: Pannello Posteriore

    PANNELLO POSTERIORE 2 ingressi relativi ai canali 2 e 3 con prese RJ 45, per il collegamento di 2 basi microfoniche RCF BM 3001 (una per ciascun ingresso). bM 3001, Mic. Nel caso sia utilizzata uNa base MicrofoNica è Necessario attivare la Modalità...
  • Page 33 Esempi di utilizzo dei microinterruttori 3 e 4: ESEMPI DI POSSIBILI DIP 3 DIP 4 MODO COLLEGAMENTI Lettore CD/MP3, radio, riproduttore LINE LINEA di messaggi, centrale telefonica Microfono dinamico Base microfonica BM 3001, PHANTOM MIC con PHANTOM microfono ad elettrete bM 3001, “Mic uaNdo si utilizza uNa base MicrofoNica...
  • Page 34 8 microinterruttori “dip-switch” PRESET per le impostazioni di priorità: MIX: la sorgente musicale (interna MUSIC OFF: la sorgente musicale od esterna) rimane presente (in (interna od esterna) è tolta dal 1. MIX – MUSIC OFF miscelazione), nel segnale inviato segnale inviato all’amplificatore all’amplificatore, durante l’attivazione durante l’attivazione di un comando di un comando di priorità.

  • Page 35: Funzionamento

    Uscita (tramite connettore rimovibile a 3 poli) dei contatti di un relè interno per la segnalazione della funzione di priorità attiva. 1. CONTATTO NORMALMENTE APERTO 2. CONTATTO COMUNE 3. CONTATTO NORMALMENTE CHIUSO Max. tensione applicabile ai contatti: 24 V; portata: 0,5 A. Uscite di potenza (max.
  • Page 36 La modalità di attuazione della priorità (inclusa la funzione “VOX”) è impostata tramite i dip-switch nr.2 e nr.3 del gruppo di 8 microinterruttori (vedere punto DIP 2 DIP 3 MODO È accettato solo il comando di priorità attivato per primo in uno dei 4 canali (eventualmente anche la funzione VOX, se abilitata mediante il dip-switch nr.4).
  • Page 37 I canali 2 e 3 hanno ciascuno un ingresso con connettore RJ 45, al quale è possibile collegare una sola base microfonica RCF BM 3001 (nota: in tal caso è necessario attivare la modalità MIC. PHANTOM tramite i “dip-switch” nr.3 e 4; vedere il punto bM 3001 led.

  • Page 38: Uso Del Lettore Cd/Usb - Mp3/Wma Esintonizzatore Radio

    USO DEL LETTORE CD/USB – MP3/WMA E SINTONIZZATORE RADIO NOTE SUI COMPACT DISC - Usare solo CD audio, CD-R e CD-RW da 12 cm; quelli da 8 cm non possono essere utilizzati. - Non usare CD danneggiati o con forma irregolare. - Tenere i CD puliti ed afferrarli sempre dal bordo (senza toccarne la superficie con le dita).
  • Page 39 Pulsante FM/AM: selezione della banda del sintonizzatore tra modulazione di frequenza FM (3 gruppi: FM1, FM2, FM3) ed onde medie in modulazione d'ampiezza AM (2 gruppi: MW1, MW2). Controllo (di tipo “encoder”) di volume e pulsante per la selezione dei parametri. Se ruotato in senso orario, aumenta il volume del (solo) lettore CD/USB –...
  • Page 40 Pulsante INT “introduzione” (solo CD audio e file MP3 / WMA) Premere per attivare INT ON / disattivare INT OFF la riproduzione (in sequenza) dei soli primi 10 secondi (l’introduzione) di ciascuna traccia. Pulsante RPT “ripetizione” (solo CD audio e file MP3 / WMA) CD audio: attiva RPT TRK / disattiva RPT OFF la (continua) ripetizione della traccia selezionata.
  • Page 41 Pulsante TA/AF “traffic announcements / alternative frequency” (annunci sul traffico e frequenza alternativa, solo radio FM) Alcune emittenti radiofoniche con servizio RDS (“Radio Data System”) forniscono periodicamente anche informazioni sul traffico; tali stazioni sono identificabili tramite l'indicazione TP sul display. Se il pulsante è...

  • Page 42: Menù Delle Funzioni

    Display (LCD) CD: CD audio Informazioni radio: il gruppo selezionato (FM1, FM2, FM3, MW1, MP3: file MP3 MW2), la frequenza e se questa WMA: file WMA corrisponde ad un locazione di FOLDER: cartella corrente FILE: file corrente memoria (indicata nell’angolo in basso TITLE: titolo corrente a destra).
  • Page 43 TA (ANNUNCI SUL TRAFFICO) Se impostato su ON, la ricezione delle informazioni sul traffico è abilitata. Quando si è sintonizzati su un'emittente che non trasmette informazioni sul traffico, a seconda delle impostazioni del precedente parametro TA, si attiva la ricerca automatica (sul display: TA SEEK) di una stazione che invece fornisce tale servizio oppure è...

  • Page 44: Note Sui File Mp3 / Wma

    NOTE SUI FILE MP3 / WMA NOTE SUI FILE MP3 / WMA - MP3 (MPEG Audio Layer 3) e WMA (Windows Media Audio) sono standard di compressione audio. - Questo prodotto permette la riproduzione di file MP3 / WMA su CD-ROM, CD-R, CD-RW e memorie USB e riceve dati da dispositivi BLUETOOTH;...

  • Page 45: Dispositivi "Bluetooth

    2. sempre sul dispositivo esterno, avviare la ricerca di apparecchi con “Bluetooth” attivo; dovrebbe apparire la scritta “RCF”; 3. abbinare il dispositivo esterno ad “RCF” inserendo il codice (/ password) “1234”; 4. avviare la riproduzione di un file audio sul dispositivo esterno, il quale dovrebbe ora essere incluso tra le sorgenti del lettore (usare il tasto SRC per cambiare sorgente).

  • Page 46: Codici D'errore

    Durante l’uso, puntare il telecomando (tenendolo per il verso giusto) in direzione dell’apparecchio. ON-OFF Accensione o spegnimento del (solo) lettore / radio. Stessa funzione del controllo di volume quando premuto. ▲(+)▼(–) Stessa funzione del controllo di volume quando ruotato. │◄◄ (back) Stessa funzione del rispettivo tasto sul pannello frontale.

  • Page 47: Collegamento Dei Diffusori Acustici

    COLLEGAMENTO DEI DIFFUSORI ACUSTICI Utilizzare una sola uscita tra le 3 disponibili: 100 V, 70 V, 4 Ω. USCITE A TENSIONE COSTANTE 70 / 100 V 100 V CONSTANT VOLTAGE LINE 70 V CONSTANT VOLTAGE LINE 4 Ω 70V 100V 4 Ω...

  • Page 48: Cambio Tensione Di Funzionamento Dell'apparecchio

    CAMBIO TENSIONE DI FUNZIONAMENTO DELL’APPARECCHIO iMportaNte: l a preseNte sezioNe del MaNuale riguarda il solo persoNale Qualificato ’ e segueNti operazioNi devoNo essere effettuate direttaMeNte dall uteNte Togliere la tensione dall’apparecchio (staccando il cavo d’alimentazione dalla presa di rete). Rimuovere il coperchio superiore dell’apparecchio. Il circuito di alimentazione si trova sotto lo schermo metallico forato (vedere la foto 1), il quale va rimosso svitando le 2 viti.

  • Page 49: Specifiche Tecniche

    SPECIFICHE TECNICHE AMPLIFICATORE Potenza d’uscita 160 W (RMS) Risposta in frequenza 50 Hz ÷ 13,5 kHz Rapporto segnale/rumore - Mic (1 ÷ 4) 60 dB - Aux 80 dB Distorsione (a 1 kHz, potenza nom.) < 0,3 % Controlli toni AUX INPUT - Bass ±...

  • Page 50: Esempio Collegamenti

    ESEMPIO COLLEGAMENTI BM 3001 BM 3001...
  • Page 52 Except possible errors and omissions. RCF S.p.A. reserves the right to make modifications without prior notice. Salvo eventuali errori ed omissioni. RCF S.p.A. si riserva il diritto di apportare modifiche senza preavviso. HEADQUARTERS: RCF S.p.A. Italy tel. +39 0522 274 411 e-mail: info@rcf.it...
