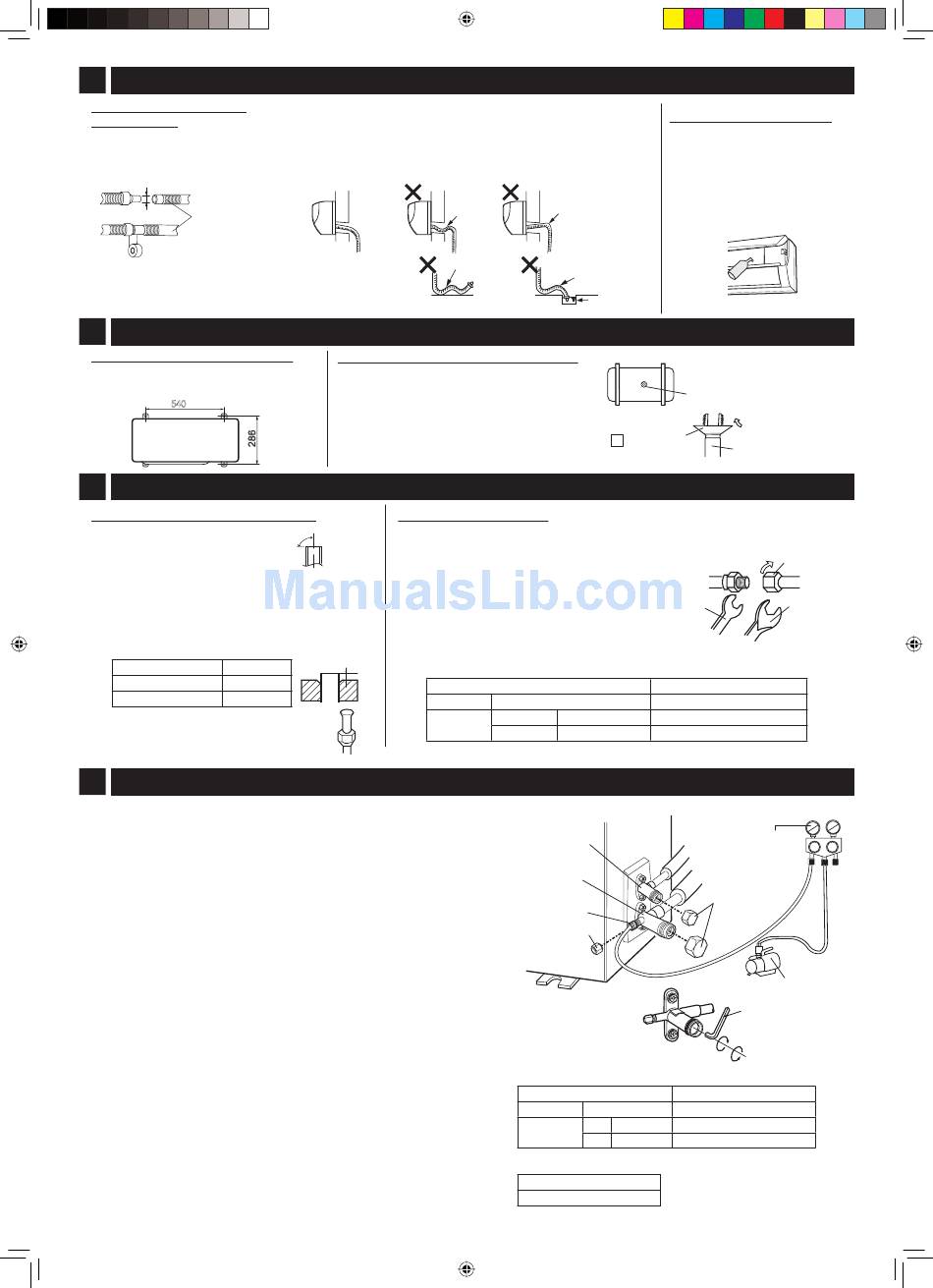

4 COLLEGAMENTO DEL TUBO DI DRENAGGIO ALL'UNITA' INTERNA
Collegamento del tubo
di drenaggio
(1) Collegate il tubo di drenaggio.
(2) Unite con del nastro isolante
la parte di collegamento.
ø17 mm
Tubo di drenaggio
(reperibile in
commercio)
5 INSTALLAZIONE DELL'UNITA' ESTERNA
Dimensioni per l'installazione
Facendo riferimento all'immagine, fi ssa-
te bene l'unità esterna con dei bulloni.
540
6 COLLEGAMENTO DEI TUBI REFRIGERANTI
Svasatura dell'estremità del tubo
(1) Taglio con un taglia-tubi.
Tagliare ad angolo retto.
(2) Sbavatura
Evitate tagli nel tubo.
(3) Montaggio del bullone conico
Per il tubo del liquido dal lato dell'unità interna,
usate il dado conico incluso tra gli accessori.
(4) Svasatura
Dimensioni della svasatura (A)
Attrezzo
Attrezzo R410A
Attrezzo convenzionale 1,0 - 1,5 mm
(5) Controllo
La svasatura deve essere perfettamente circolare.
Il dado svasato non deve mancare
7 DEAREAZIONE
Utilizzate una pompa a vuoto, la valvola del manometro e tubi specifi ci
per R410A.
(1) Rimuovete entrambi i dadi ciechi delle valvole a 2 e 3 vie.
(2) Rimuovete il dado cieco dalla bocca di servizio della valvola a 3 vie.
(3) Collegate al manometro la bocca di servizio e la pompa a vuoto.
Assicuratevi che l'estremità del tubo da collegare alla bocca di ser-
vizio disponga di valvola con anima a pressione.
(4) Aprite la valvola a bassa pressione (Lo) del manometro e fate fun-
zionare la pompa a vuoto per 10-15 minuti.
Assicuratevi che il manometro composto legga -0,1 MPa(-76 cmHg).
(5) Chiudete la valvola del manometro.
(6) Spegnete la pompa a vuoto.
Aspettate 1-2 minuti e assciuratevi che l'ago della valvola del mano-
metro non scenda.
(7) Aprite la valvola a 2 vie a 90° ruotando la chiave a brugola. Chiude-
tela dopo 5 secondi e controllate che non ci siano perdite di gas.*
(8) Scollegate il tubo del manometro dalla bocca di servizio.
(9) Aprite completamente la valvola a 2 vie con la chiave a brugola.
(10) Aprite completamente la valvola a 3 vie con la chiave a brugola.
(11) Stringete saldamente il tappo della bocca di servizio ed entrambe i
dadi ciechi con una chiave torsiometrica alla torsione specifi cata.
* Dopo lo scaricamento dell'aria, controllare i collegamenti per la per-
dita di gas del tubo utilizzando il rivelatore di perdita oppure acqua
saponata. Per quanto riguarda il rivelatore di perdita, usatene un tipo
ad alta sensibilità, progettato specifi camente per R410A.
04_A3AYAP9_2NR.indb IT-3 04_A3AYAP9_2NR.indb IT-3
Note:
• Per facilitare il fl usso di liquido, assicuratevi di stendere il tubo di
drenaggio diritto verso il basso.
• Fate attenzione a non permettere al tubo di rialzarsi, che formi un
sifone oppure che termini in acqua, come mostrato nella fi gura.
• Qualora nell'ambiente interno venga fatta scorrere un'estensione
del tubo di drenaggio, avvolgetela con un isolante termico.
Collegamento del tubo di drenaggio
In modalità riscaldamento, l'unità ha scari-
cato l'acqua dalla bocca di drenaggio. Attac-
cateci un tubo di drenaggio se necessario.
Nota:
Nelle regioni fredde non utilizzate un tubo
di drenaggio, poiché potrebbe congelarsi.
Collegamento dei tubi
Collegate prima i tubi per l'unità interna e poi quelli per l'unità esterna.
90°
Per l'unità interna, togliete il cappuccio dall'estremità del tubo del liquido.
(1) Stringete a mano il dado conico per i primi
(2) Utilizzate una chiave inglese e una chia-
A A
0 - 0,5 mm
.
Non è
consentito
Non ad andamento in salita.
alcun sifone.
Non è consentito
Non ad andamento ondulato.
alcun sifone.
Non lasciato in
acqua.
3-4 giri.
ve torsiometrica per stringere le tubature.
• Non stringere oltre misura i tubi: po-
trebbero deformarsi o danneggiarsi.
Coppia di serraggio dei dadi svasati
Dimensione del tubo
Lato liquido 1/4" (ø 6,35 mm)
AY-AP9NR 3/8" (ø 9,52 mm) 38±4 N · m (3,8±0,4 kgf · m)
Lato gas
1/2" (ø 12,7 mm) 55±5 N · m (5,5±0,5 kgf · m)
AY-AP12NR
Valvola a 2 vie
Valvola a 3 vie
Bocca di servizio
Dado cieco
Coppia di serraggio dei dadi ciechi delle valvole
Dimensione del tubo
Lato liquido 1/4"
Lato gas 3/8"
1/2"
Coppia di serraggio dei dadi ciechi della bocca di servizio
Coppia
11±1 N · m (1,1±0,1 kgf · m)
IT-3
Controllo del drenaggio
(1) Aprite il pannello frontale.
(2) Rimuovete i fi ltri dell'aria.
(3) Versate dell'acqua nella
coppa di drenaggio.
(4) Controllate che l'acqua dreni
senza intoppi.
Bocca di drenaggio
Vista dal basso
9 ADATTATORE
Tubo di drenaggio
PER IL TUBO
(reperibile in commercio)
DI DRENAGGIO
Chiave
inglese
Coppia
16±2 N · m (1,6±0,2 kgf · m)
Manometro
Manometro composto
Dadi ciechi
delle valvole
Pompa a vuoto
Chiave a brugola
(Diagonalmente 5 mm)
CHIUSO
APERTO
Coppia
24±3 N · m (2,4±0,3 kgf · m)
AE-A9NR 24±3 N · m (2,4±0,3 kgf · m)
AE-A12NR 31±3 N · m (3,1±0,3 kgf · m)
Dado conico
Chiave
torsiometrica
Lo Hi
