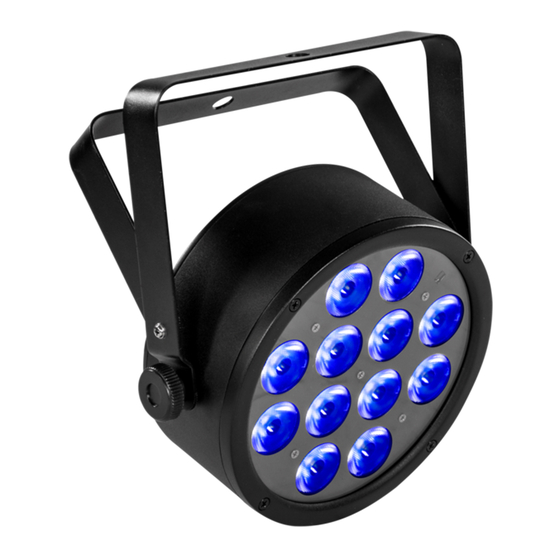

ProLights Lumipar 12UTRI User Manual

Super-slim parled
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

LUMIPAR12UTRI
SUpER-SLiM pARLED
MANUALE UTENTE
USER MANUAL
Impianto luci LED
IT - EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Lumipar 12UTRI and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ProLights Lumipar 12UTRI

Summary of Contents for ProLights Lumipar 12UTRI

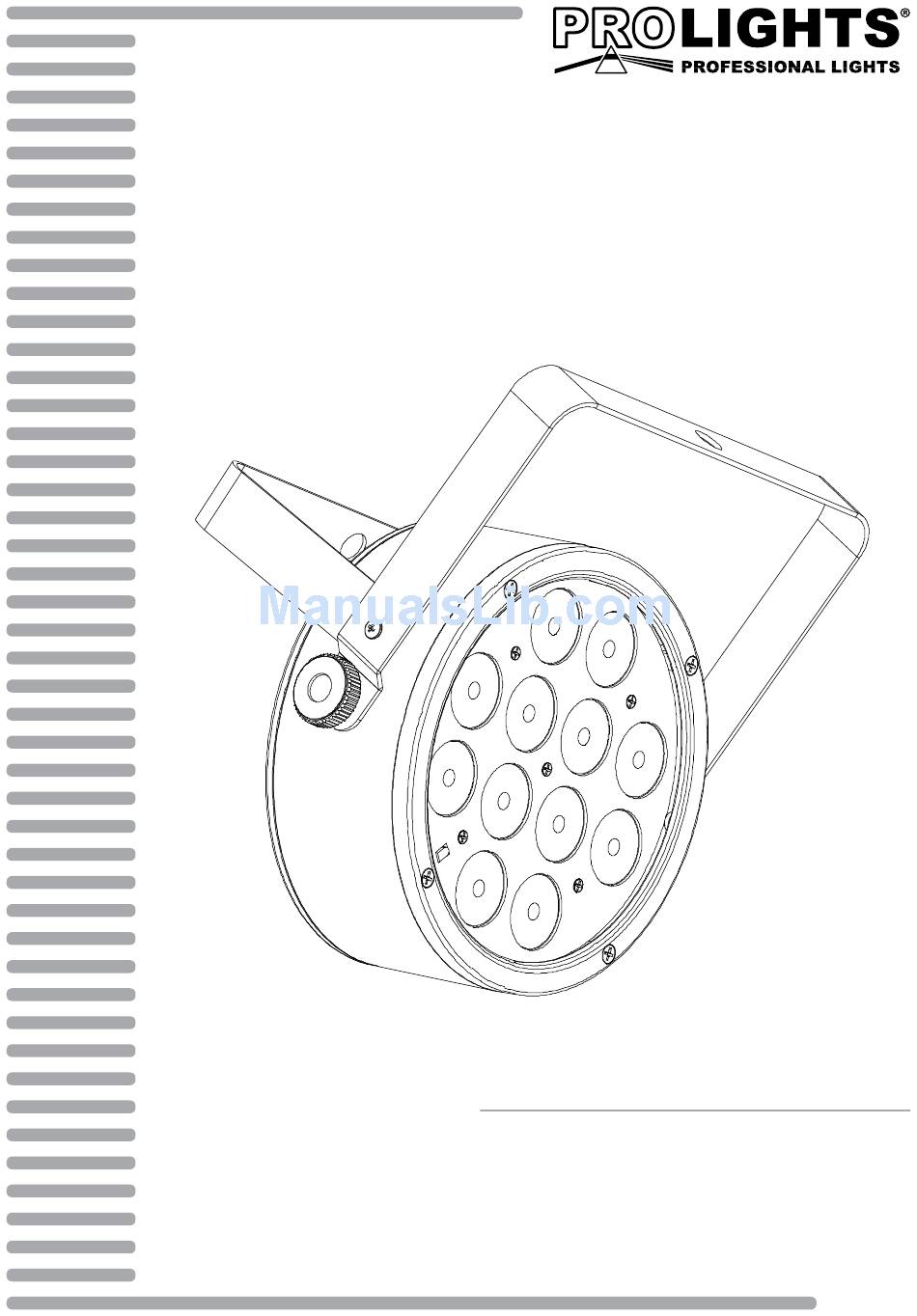

  • Page 1 LUMIPAR12UTRI SUpER-SLiM pARLED MANUALE UTENTE USER MANUAL Impianto luci LED IT - EN...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    LUMipAR12UTRi INDICE Sicurezza Avvertenze generali Attenzioni e precauzioni per l’installazione Informazioni generali 1 Introduzione 1. 1 Descrizione 1. 2 Specifiche tecniche 1. 2 Elementi di comando e di collegamento 2 Installazione 2. 1 Montaggio 3 Funzioni e impostazioni 3. 1 Funzionamento 3.

  • Page 4: Sicurezza

    LUMipAR12UTRi ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    LUMipAR12UTRi INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce. Garanzie e resi Il prodotto è...

  • Page 6: Introduzione

    LUMipAR12UTRi - 1 - INTRODUZIONE 1.1 DESCRIZIONE LUMIPAR12UTRI è un ParLED dal corpo super-slim, concepito per essere un wash-light multi-uso per eventi ed installazioni in clubs. La sorgente luminosa si compone di 12x3W RGB/FullColor LED ad alta efficienza, in grado di riprodurre colori brillanti, intensi e saturi. LUMIPAR12UTRI è compatibile con il con- troller remoto ad infrarossi, per un utilizzo intuitivo ed interattivo senza la necessità...
  • Page 7 LUMipAR12UTRi Disegno tecnico Fig.1...

  • Page 8: Elementi Di Comando E Di Collegamento

    LUMipAR12UTRi 1.3 ELEMENTI DI COMANDO E COLLEGAMENTI Fig.2 - Pannello posteriore 1. STAFFA DI MONTAGGIO 6. PANNELLO DI CONTROLLO con display e 4 2. MANOPOLA DI FISSAGGIO per la staffa di pulsanti per accesso e gestione delle diverse montaggio. funzioni. 3.

  • Page 9: Installazione

    LUMipAR12UTRi - 2 - INSTALLAZIONE 2.1 MONTAGGIO Il LUMIPAR12UTRI può essere collocata su un piano solido. Inoltre, grazie alle possibilità di fissaggio sulla doppia staffa (fig.3), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio oc- corrono dei supporti robusti per il montaggio.

  • Page 10: Funzioni E Impostazioni

    LUMipAR12UTRi - 3 - FUNZIONI E IMPOSTAZIONI 3.1 FUNZIONAMENTO Per accendere il LUMIPAR12UTRI, inserire la spina del cavo di alimentazione in una presa di rete (100-240V~/50-60Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autonomamente il suo programma. Per spegnere il LUMIPAR12UTRI, staccare la spina dalla presa di rete. Per maggiore comodità...

  • Page 11: Struttura Menu

    LUMipAR12UTRi 3.3 STRUTTURA MENU MENU ð 3 CH d1 - d512 DMX Personality and Selects DMX personality and DMX starting ð Starting Address value 8 CH d1 - d512 ð Static Colors C1 - C7 Selects 1 of 7 static colors ð...

  • Page 12: Modalità Musicale

    LUMipAR12UTRi • Utilizzare i tasti UP/DOWN per selezionare uno dei preset C1 - C7. Premere il tasto ENTER per salvare l’impostazione. 3.6 MODALITÀ MUSICALE Nella modalità musicale l’unità può essere comandata tramite la musica. In presenza di segnale musicale, con un determinato ritmo nei bassi e con volume sufficiente, tramite il microfono si comanda il LUMIPA- R12UTRI.

  • Page 13: Indirizzamento Dmx

    LUMipAR12UTRi UP/DOWN per lo scorrimento veloce. • Premere il tasto ENTER per confermare l’impostazione. • Premere il tasto MENU per tornare indietro o per uscire dal menu d’impostazione. Le tabelle a pagina 15 indicano le modalità di funzionamento e i relativi valori DMX. Come interfaccia DMX, l’unità...

  • Page 14: Collegamenti Della Linea Dmx

    LUMipAR12UTRi 3.12 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - OUTPUT DMX - INPUT Presa XLR Spina XLR...

  • Page 15: Canali Dmx

    LUMipAR12UTRi 3.14 CANALI DMX 3 CANALI 8 CANALI MODE MODE FUNCTION FUNCTION Value Value 3 Ch 8 Ch 0~100% 000 - 255 0~100% 000 - 255 GREEN GREEN 0~100% 000 - 255 0~100% 000 - 255 BLUE BLUE 0~100% 000 - 255 0~100% 000 - 255 COLOR...

  • Page 16: Funzionamento Tramite Il Controller Irc

    LUMipAR12UTRi 3.15 FUNZIONAMENTO TRAMITE IL CONTROLLER IRC Per comandare Il LUMIPAR12UTRI con il telecomando a raggi infrarossi: • Premere il tasto MENU fino a quando sul display non appare SET, quindi premere ENTER per confermare. • Utilizzare i tasti UP/DOWN per selezionare On oppure Off a seconda che si voglia attivare oppure disatti- vare il controllo con il telecomando a raggi infrarossi.

  • Page 17: Manutenzione

    LUMipAR12UTRi - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata. • Tutte le viti utilizzate per l’installazione dell’unità...
  • Page 18 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 19 LUMipAR12UTRi TABLE OF CONTENTS Safety General instructions Warnings and installation precautions General information 1 Introduction 1. 1 Description 1. 2 Technical specifications 1. 3 Operating elements and connections 2 Installation 2. 1 Mounting 3 Functions and settings 3. 1 Operation 3.

  • Page 20: Safety

    LUMipAR12UTRi WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 21: General Information

    LUMipAR12UTRi GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 22: Introduction

    LUMipAR12UTRi - 1 - INTRODUCTION 1.1 DESCRIPTION LUMIPAR12UTRI is a super-slim ParLED designed to be a multi-use wash-light for events and club instal- lations. It’s equipped with 12x3W high efficiency RGB/FullColor LEDs light source, conceived to create bright, intense and saturated colors. LUMIPAR12UTRI is compatible with the infrared remote controller, for intuitive and interactive use without need any external DMX units.
  • Page 23 LUMipAR12UTRi Technical drawing Fig.1...

  • Page 24: Operating Elements And Connections

    LUMipAR12UTRi 1.3 OPERATING ELEMENTS AND CONNECTIONS Fig.2 - Rear panel 1. MOUNTING BRACKET 6. CONTROL PANEL with display and 4 button 2. LOCKING KNOB for the mounting bracket used to access the control panel functions 3. DMX IN (3-pole XLR): and manage them.

  • Page 25: Installation

    LUMipAR12UTRi - 2 - INSTALLATION 2.1 MOUNTING LUMIPAR12UTRI may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stabil- ity and be able to support a weight of 10 times of the unit’s weight.

  • Page 26: Functions And Settings

    LUMipAR12UTRi - 3 - FUNCTIONS AND SETTINGS 3.1 OPERATION Connect the supplied main cable to a socket (100-240 VAC-50/60 Hz). Then the unit is ready for operation and can be operated via a DMX controller or it independently performs its show program in succession. To switch off, disconnect the mains plug from the socket.

  • Page 27: Menu Structure

    LUMipAR12UTRi 3.3 MENU STRUCTURE MENU ð 3 CH d1 - d512 DMX Personality and Selects DMX personality and DMX starting ð Starting Address value 8 CH d1 - d512 ð Static Colors C1 - C7 Selects 1 of 7 static colors ð...

  • Page 28: Sound Mode

    LUMipAR12UTRi • Press the MENU button to go back or to meet the waiting time to exit the setup menu. 3.6 SOUND MODE In music mode, via its integrated microphone, the unit can be controlled by music with a clear rhythm in the bass range.

  • Page 29: Dmx Addressing

    LUMipAR12UTRi The tables on page 13 indicate the operating mode and DMX value. The LUMIPAR12UTRI is equipped with 3-pole XLR connections. 3.11 DMX ADDRESSING To able to operate the LUMIPAR12UTRI with a light controller, adjust the DMX start address for the first a DMX channel.

  • Page 30: Connection Of The Dmx Line

    LUMipAR12UTRi 3.12 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket Pin1 : GND - Shield Pin2 : - Negative Pin3 : + Positive...

  • Page 31: Dmx Control

    LUMipAR12UTRi 3.14 DMX CONTROL 3 CHANNELS 8 CHANNELS MODE MODE FUNCTION FUNCTION Value Value 3 Ch 8 Ch 0~100% 000 - 255 0~100% 000 - 255 GREEN GREEN 0~100% 000 - 255 0~100% 000 - 255 BLUE BLUE 0~100% 000 - 255 0~100% 000 - 255 COLOR...

  • Page 32: Operation Through The Irc Controller

    LUMipAR12UTRi 3.15 OPERATION THROUGH THE IRC CONTROLLER To control the LUMIPAR12UTRI with the infrared remote control: • Press the button MENU repeatedly until SET, then press button ENTER to confirm. • Using UP/DOWN button to select On or Off to enable or disable the infrared remote control. • Press the button ENTER to confirm the chose.

  • Page 33: Maintenance

    LUMipAR12UTRi - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down. • All screws used for installing the device and any of its parts should be tightly fastened and should not be corroded.
  • Page 35 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 40 MUSIC & LIGHTS S.r.l. Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955 www.musiclights.it - email: info@musiclights.it ISO 9001:2008 Certified Company...
