Desempanque el asador
1. Quite todos los materiales de empaque y el asador de
lade envío.
2. Mueva el asador cerca de la ubicación deseada en el
exterior.
3. Abra la capota del asador.
Quite el material de empaque del interior del asador
1. Use un cuchillo de uso general para cortar los flejes
amarillos y la cinta de empaque, para abrir la caja desde
la parte superior y sacar las cajas.
2. Quite el bloque y la envoltura de poliestireno de adentro de
la parrilla.
3. Quite la plataforma de calentamiento y las rejillas desde
adentro de la parrilla y quite el empaque de adentro del
fogón.
Fije el estante derecho con el quemador lateral para
dorado rápido
1. Desempaque el estante lateral derecho con quemador
para dorado rápido.
2. 2. Abra la tapa del asador. Abra la tapa del asador.
3. Quite 3 tornillos del costado del estante del quemador
lateral para dorado rápido
A
A. Tonillo del mechero lateral
44

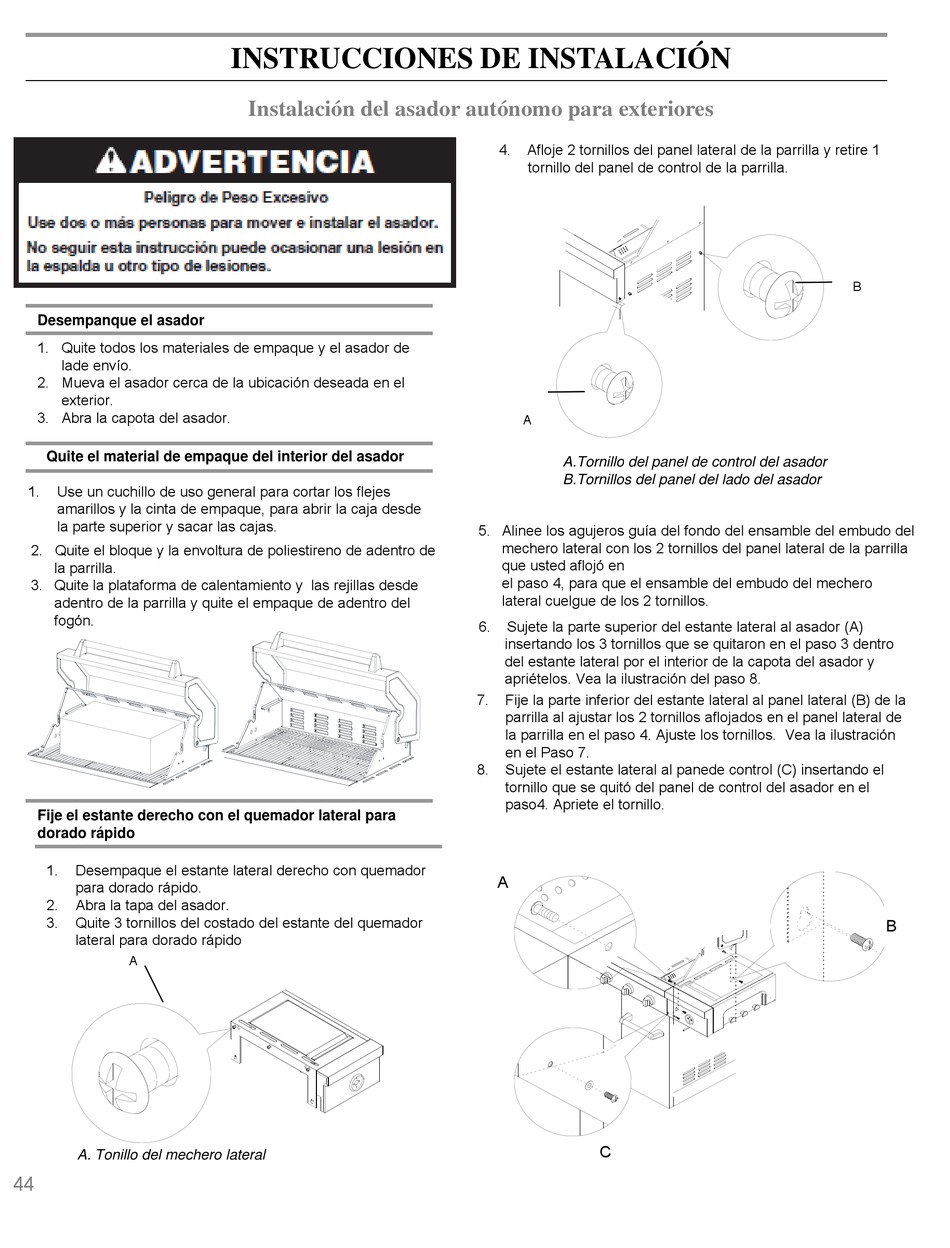

INSTRUCCIONES DE INSTALACIÓN
Instalación del asador autónomo para exteriores
p q
4. Afloje 2 tornillos del panel lateral de la parrilla y retire 1
tornillo del panel de control de la parrilla. t ill d l l d
A
A Tornillo del panel de control del asador A.Tornillo del panel de control del asador
B.Tornillos del panel del lado del asador
5. Alinee los agujeros guía del fondo del ensamble del embudo del
mechero lateral con los 2 tornillos del panel lateral de la parrilla
que usted aflojó en
el paso 4, para que el ensamble del embudo del mechero
lateral cuelgue de los 2 tornillos.
6. Sujete la parte superior del estante lateral al asador (A)
insertando los 3 tornillos que se quitaron en el paso 3 dentro
del estante lateral por el interior de la capota del asador y
apriételos. Vea la ilustración del paso 8.
7. Fije la parte inferior del estante lateral al panel lateral (B) de la
parrilla al ajustar los 2 tornillos aflojados en el panel lateral de
la parrilla en el paso 4. Ajuste los tornillos. Vea la ilustración
en el Paso 7.
8. Sujete el estante lateral al panede control (C) insertando el
tornillo que se quitó del panel de control del asador en el
paso4. Apriete el tornillo.
A
C
t l d l ill
B
B
