Summary of Contents for Evolution FURY2

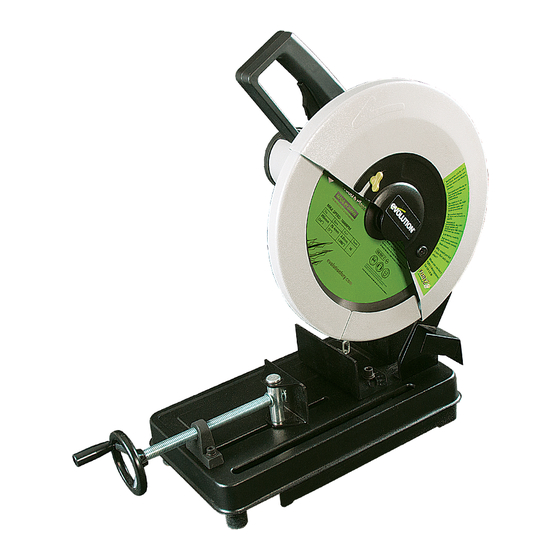

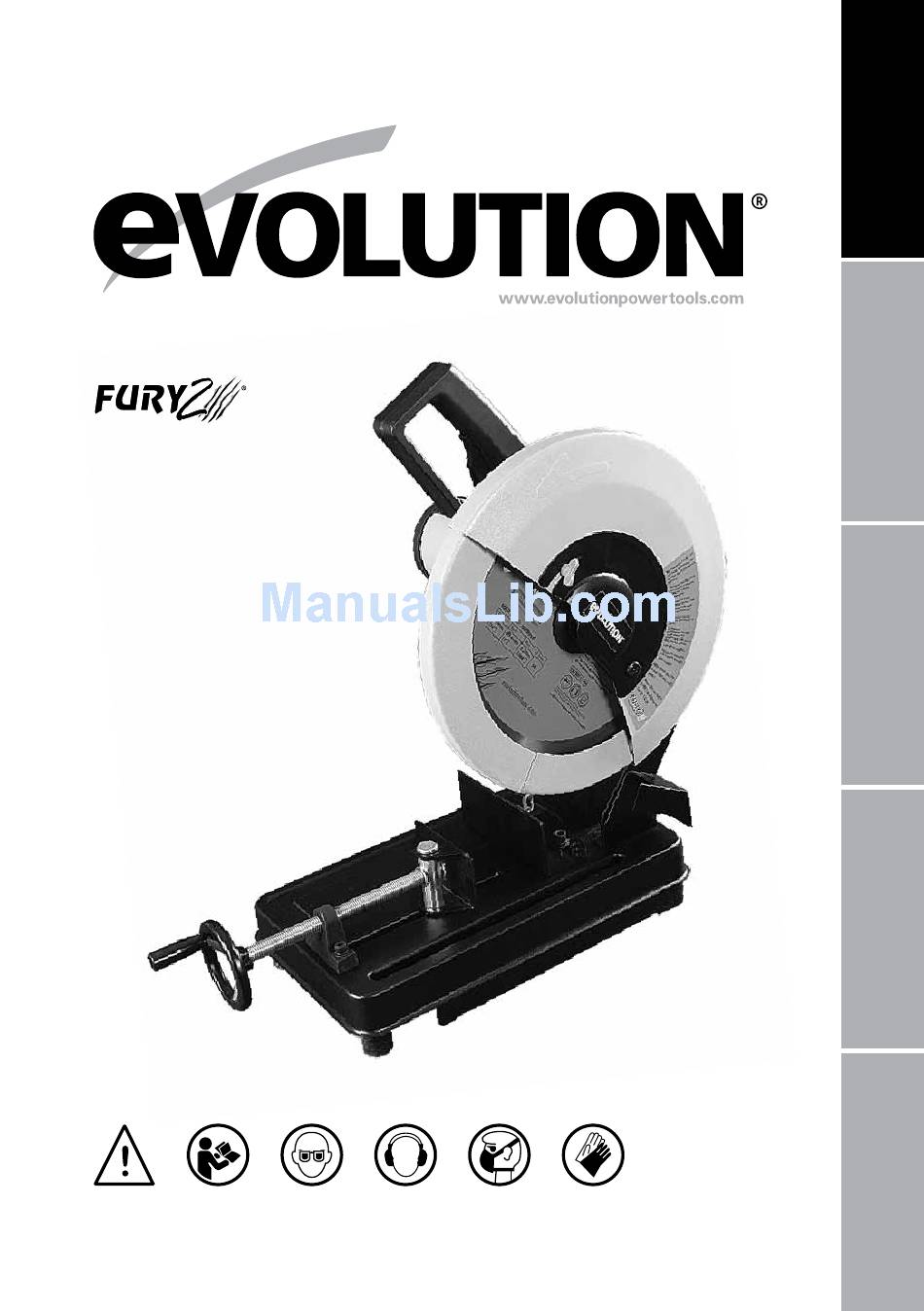

- Page 1 Original Instructions Written in UK English Date Published: 13 / 08 / 2013...
- Page 2 ®...
- Page 3 日本語 取扱説明書 ...
- Page 4 www.evolutionpowertools.com 目次 English Page 02 Deutsch Seite 22 Français Page 46 日本語 ページ 70 Nederlands Pagina 92 はじめに Page 73 メーカー保証 Seite 73 仕様詳細 Page 76 表示 ・ 図記号 Pagina 76 振動 Page 73 用途 Page 73 禁止用途 Page 74 本製品を安全に正しくお使いいただくために...
- Page 5 www.evolutionpowertools.com...
- Page 6 www.evolutionpowertools.com 仕様 項目 スチール板 （軟鋼） – 推奨板厚 正方形角材 （ノコ刃角度90度） 120 x 120mm 正方形角材 （ノコ刃角度45度） 89 x 89mm 長方形角材 （ノコ刃角度90度） 95 x 180mm 長方形角材 （ノコ刃角度45度） 89 x 110mm 丸パイプ （ノコ刃角度90度） 130mm 丸パイプ （ノコ刃角度45度） 105mm 切断能力／モーター モーター消費電力 （100V 50/60Hz） 1450W 無負荷速度 1450min 質量...
- Page 7 www.evolutionpowertools.com メーカー保証 (1.3) 重要 製品の仕様および外観は、 改良のためお断 このたびは、 エボリューション万能切断機 りなく変更することがあります。 メーカー をお買い求めいただき、 誠にありがとうご 保証適用の条件および登録方法について は、 別紙リーフレットをご参照ください。 ざいます。 安全に能率よくお使いいただく ために、 ご使用前に、 この取扱説明書を (1.5) 最後までお読みください。 使用上の注意 エボリューションパワーツールは、 ご購入 事項、 本機の性能、 使用方法など十分に いただきました製品に工場製造上の欠陥 ご理解のうえで、 正しくご使用くださいま または材質の欠陥が認められた場合は、 ご すようお願いいたします。 購入日より保証期間満了時まで、 無償でそ 正常に動作しない場合、 部品ご入用、 その の部品の交換または修理を行います。 取 他取扱い上ご不明な点がございましたら、...
- Page 8 www.evolutionpowertools.com 表示・図記号 警告： 銘板ラベルが読みにく くなったり剥 (1.10) がれている電動工具は使用しないでくださ 本機の用途 い。 交換用ラベルが必要な場合は、 当社 窓口までご連絡ください。 警告： 本機は、 高速切断機です。 エボリュ ーション純正刃物 （専用チップソー） をお使 注） 取扱説明書または銘板ラベルには、 いください。 一般的に下記の表示・図記号が使用され ています。 専用ダイヤモンドホイール （別売） に刃を付 け替えていただくと、 タイル材 ・石材などの シンボル 説明 切断も行えます。 電圧 （ボルト） 適用部材 軟鋼 電流 （アンペア） アルミ...
- Page 9 www.evolutionpowertools.com (1.15) (2.2) 屋外で使用時のご注意 1． 一般安全規則[作業場] a. 作業場は整理整頓して、 十分な照明を 確保してください。 散らかった暗い場所 警告： 電動工具は、 雨の中で使用した は事故を招く恐れがあります。 り、 湿った、 または、 ぬれた場所で使用し ないでください。 電動工具を湿気の多い b. 爆発を誘発することがある可燃性液 場所に置かないでください。 明るく清潔 体、 ガスまたは粉じんのあるところでは、 で、 乾いた場所で作業してください。 湿 電動工具を使用しないでください。 電 った場所で電動工具を使用する場合は、 動工具は、 粉じんまたはヒュームを発火さ 定格感度電流 30 mA 以下の漏電遮断器 せることがある火花を発生する場合があ (RCD) で保護された電源を使用してくださ...
- Page 10 www.evolutionpowertools.com 近づけないでください。 だぶだぶの服、 装 ださい。 屋外の使用に適したコードを使 飾品または長髪は、 回転部に巻き込まれる 用すれば、 感電のリスクが低減されます。 場合があります。 f. 湿った場所で電動工具を使用する場合 g. 集じん装置が接続できるものは、 適 は、 漏電遮断器 (RCD) で保護された電 源を使用してください。 RCDを使用する 切に使用されていることを確認してくだ さい。 これらの装置を使用することによっ と、 感電の危険が減少します。 て、 粉じん関連の危険を低減することがで きます。 (2.4) 3. 一般安全規則 [人的安全性] (2.5) a. 電動工具の使用中は、 油断せず、 いま 4. 一般安全規則 自分が何をしているのかに注意し、...
- Page 11 www.evolutionpowertools.com よくしておけば、 作業の円滑さを失うことな • 微細粒子を通さないように設計された防 く、 操作も容易になります。 じんマスクなど、 認定を受けた保護具を 着用してください。 g. 電動工具、 付属品、 アタッチメント、 先 端工具、 刃物類などは、 作業条件および (2.8) 実施する作業内容を考慮して、 それらの取 警告：作業中は、 切断片などの異物から眼 扱説明書に従って、 使用する電動工具に 合うように使用してください。 意図され を守るために、 必ず保護メガネまたはフェ た作業と異なることに電動工具を使用する イスシールドを使用してください。 と、 危険を招く恐れがあります。 (3.0) (2.6) 本製品の使用上のご注意 5. 一般安全規則 [整備] (3.1) 先に電動工具として共通の注意事項を述べ...
- Page 12 www.evolutionpowertools.com どがあるときは、 刃が配線に接触しないよ に向かってく る現象をさします。 うに十分気をつけてください。 作業中はノ 1. ノコ刃が、 切断している材料の切り溝に コ刃で電源コードを損傷することがないよ 挟まって動かなくなり、 モータ－の反動によ うに、 常にコードの位置に注意してくださ って本機が作業者に向かって急激に押し返 い。 本機の金属部に通電して感電する恐れ されます。 があり危険です。 2. 切断中に、 ノコ刃がひねられたり偏心す る （回転が斜めにぶれる） と、 ノコ刃後端 f) 縦に切断 （縦引き、 縦切り） するときに の歯が材料の表面上部に食い込んで、 ノコ は、 平行定規 （リップフェンス） を使用して ください。 精度が向上し、 ノコ刃の噛むこ 刃が不意に切り溝か飛び出して作業者に向...
- Page 13 www.evolutionpowertools.com e) 丸ノコを作業台や床面などに置くとき c) ノコ刃が材料の中にある状態から再始 には、 ノコ刃が停止して安全カバーで覆わ 動するときには、 ノコ刃が材料と噛みあっ ていないことを確認してください。 ノコ れていることを確認してください。 スイッチを切った後もノコ刃は惰性でし 刃が噛みあっていると、 本機を再始動した ばらく回り続けます。 確認を怠ると、 惰性 ときにキックバックがおこります。 で回転するむき出しの刃が丸ノコを動か d) 幅広材を切断するときは、 材料が安定 し、 本機は後ろに走り、 途中にあるものす するように支持して固定することで、 ノコ べてを切断する恐れがあります。 刃が挟まったり、 キックバックが発生する 危険性を抑えることができます。 面積の広 い材料は自重でたわみやすいため、 材料の (3.4) 警告： 本機の部品が損傷、 不足している場 両端と切断部分を支えることで、 キックバッ 合は、...
- Page 14 www.evolutionpowertools.com 保証有効期間中は搬送時に備えて保管して 別売部品・ アクセサリー おいてください。 リサイクルを促進するた め、 開梱後の梱包・包装資材は分別処理し 付属品 数量 てください。 窒息の危険をさけるため、 ビ ニール袋は子供の手の届かないところに置 355mm DIAMOND355 いてください。 ダイヤモンドホイ ール (4.3) 別売部品・ アクセサリーご案内 別売部品・ アクセサリーの詳細につきまし ては、 お買い上げの販売店もしくは当社窓 口までお問い合わせください。 当社Web サイト ：www.elovutionpowertools.com (4.4) 標準付属品 付属品 数量 取扱説明書 万能切断チップソー 六角レンチ 8mm （ノコ刃交換用） カーボンブラシ セット...
- Page 15 各部の名称 FURY2 355mm 万能切断機 1. 安全カバー 2. フロントバイスジョー （回転） 3. チェーン 4. ブレードガード 5. 軸ガード 6. リアバイスジョー （位置調整可）...
- Page 16 www.evolutionpowertools.com さあ、 はじめよう－準備 警告： 調整作業を行う前には、 必ず電源プラグをコンセン トから抜いてください。 警告： ノコ刃を交換したあとは、 無負荷状態で数分回転さ せ、 本機の振動やノコ刃の揺れなどの異常がないことを確 認してください。 試運転中はノコ刃から離れてください。 万一、 ノコ刃にヒビ、 割れなどの異常があった場合に、 欠け た刃が飛んで怪我を負う恐れがあります。 注記: 本機には、 販売される国内での使用に適合するプラ グと電源コードが使われています。 電源コードやプラグを 改造しないでください。 (<5.1) ノコ刃の取り付け・取り外し 警告： エボリューションパワーツール純正刃をご使用くだ さい。 ノコ刃の最高回転数が本機の無負荷回転数を上回 っているか確認してください。 指定以外のノコ刃を使用す ると、 本機の性能が十分にひきだせないだけでなく、 事故 やけがの原因になります。 警告： 万一の事故を防止するために、 必ず電源プラグをコ ンセントから抜いて作業してください。...
- Page 17 www.evolutionpowertools.com ヘッドは上限まで上がります。 注） 本機を使用しないときは、 ヘッド部を下限までさげ、 チェーンで固定しておく ことを推奨します。 《取り外し》 • ヘッド部の固定を解除し、 上限位置まで上げます。 • 蝶ネジをゆるめ、 軸ガードを持ち上げて開いてくださ い。 （図2） • シャフトロックボタンを押し込み、 軸が回転しないよう (図 1) にロックをかけます。 （図4） • 付属の六角レンチで中穴ネジをゆるめます。 （図5） 注） 中穴ネジは、 右ネジです。 右回り （時計回り） に回す と締まり、 左回り （反時計回り） に回すとゆるみます。 • 中穴ネジ、 ワッシャー、 アウター フランジを取り外します。 部品を失くさないように気をつけてください。...
- Page 18 www.evolutionpowertools.com ヘッド部可動範囲 ヘッド部下限位置を調整する ハンドルを下げたときに、 ノコ刃が本体ベース部に接触す ることがないように、 ヘッド部下限位置を調整することが できます。 ハンドルを下限まで下げ、 ノコ刃がベース部に触れること (図 5) がないかどうか点検します。 調整が必要なときは、 次の手 順に従ってください。 • 下限位置ネジの止めナットをゆるめます。 （図 6） • 調整ネジを回して、 下限位置を調整します。 下限位置を上 げるには、 調整ネジを左 （反時計回り） に回します。 • 下限位置を下げるには、 調整ネジを右 （時計回り） に回 します。 • 調整ネジをまわして下限位置を正したのち、 固定ナット を締めつけて確実に固定します。 (図 6) 切断角度を調整する...
- Page 19 www.evolutionpowertools.com リアバイスジョーの位置を変える リアバイスジョーは、 本体ベースから一旦取り外し、 位置を ずらして取り付けることができます。 （図8） 位置を変えるには • M10ボルトとワッシャーを取り外します。 • 本体ベースには、 リアバイスジョーを取り付けるためのネ ジ穴が3箇所ありますので、 位置を前後に動かすことが できます。 (図 8) • 位置を決めたら、 M10ボルト （2本） を取り付けます。 ワッシャーを正しく取り付けてください。 リアバイスジャーを手前から後方に動かすと、 切断可能寸 法が広がります。 (5.2) 操作方法 安全上のご注意 無理な姿勢で作業しないでください。 常に足元をしっか りさせ、 バランスを保つようにしてください。 万一キックバ ック （反発） が起こる場合に備えて、 顔や身体が切断線と 一直線にならないように身体を左右どちらかによけて構え てください。...
- Page 20 www.evolutionpowertools.com ASSEMBLY • アングル鋼を切断するときには、 角 （かど） を上にして置 いて、 バイスで確実に固定してください。 面を下にしてL 字状に置いて固定すると、 材料が動き、 切断精度が悪く なることがあります。 (5.3) 切断作業 • スイッチを入れ、 フル回転になってから静かにノコ刃を 切断材に当てて切断しはじめます。 • 切り込む時、 ハンドルに力を入れすぎても早く切れませ ん。 • 刃が材料に入ったら、 適度に力を加えます。 注） 力を入れすぎるとモーターに負担をかけ能率も悪くな ります。 ノコ刃の寿命を縮める原因にもなります。 • 刃が材料を突き抜けるところで、 ハンドルを下に押す力 をゆるめます。 • 切断が終わったところで、 ハンドルを持ち上げ、 スイッチ を切ります。 •...
- Page 21 www.evolutionpowertools.com 警告： 本機のすき間に先の尖ったものを差し込んで汚れ を取ろうとしないでください。 定期的にブロア （圧縮空 気） でモーター周辺 （換気口） をきれいにしてください。 (6.2) モーター部から余分な火花が発生するときは、 モーター内 が汚れているかカーボンブラシが摩耗していることが考え られます。 (図 9) (6.3) カーボンブラシの点検・交換 • 点検・手入れの際は、 必ずスイッチを切り、 電源プラグを コンセントから抜いてください。 • 本機を平らで安定した場所に置いてください。 • カーボンブラシは、 モーター部のブラシキャップ （2箇 所） ゆるめて外すと、 取り出せます。 注） カーボンブラシが残り6mm程度まで磨耗していた ら、 新しいカーボンブラシと交換してください。 • カーボンブラシは2個1セットです。 交換するときには指 定のカーボンブラシを使用してください。...
- Page 22 www.evolutionpowertools.com 手順： • ハンドルを少し下げ、 フックからチェーンを外すと固定が 解除されます。 • ハンドルを固定するときは、 チェーンをフック （ピン） に 引っ掛けてください。 （図9） (6.4) 環境負荷軽減のために 本機を廃棄する際は、 家庭ごみとして捨てないでくださ い。 リサイクルについては、 各自治体または販売店にお問い 合わせください。...
- Page 23 www.evolutionpowertools.com NOTES...
- Page 24 Evolution Power Tools Ltd Evolution Power Tools LLC Venture One 8363 Research Drive Longacre Close Davenport Holbrook Industrial Estate Iowa Sheffield 52806 S20 3FR +44 (0)114 251 1022 866-EVO-TOOL エボリューション Evolution Power Tools Ltd パワーツール株式会社 61 Avenue Lafontaine 〒544-0031 33560 大阪府大阪市生野区...
