Panasonic S-36PN1E5 Installation Instructions Manual

Single split air conditioner
Hide thumbs

Advertisement

R410A Models
Model No.
Indoor Units
Indoor
Unit Type
N1 Ducted
S-36PN1E5 S-45PN1E5 S-50PN1E5 S-60PN1E5 S-71PN1E5 S-100PN1E5 S-125PN1E5 S-140PN1E5
ENGLISH
ENGLISH
Read through the Installation Instructions before you proceed with the installation.
In particular, you will need to read under the "IMPORTANT!" section at the top of the page.
FRANÇAIS
FRANÇAIS
Lisez les instructions d'installation avant de commencer l'installation.
En particulier, vous devez lire la section « IMPORTANT! » en haut de la plage.
ESPAÑOL
Lea las Instrucciones de instalación antes de proceder con la instalación del equipo.
En concreto, deberá leer detenidamente la sección "¡IMPORTANTE!" situada al principio de la página.
DEUTSCH
Lesen Sie die Einbauanleitung, bevor Sie mit der Installation beginnen.
Insbesondere die Hinweise im Abschnitt „WICHTIG!" oben auf der Seite müssen unbedingt gelesen werden.
ITALIANO
Leggere le Istruzioni di installazione prima di procedere con l'installazione.
Prestare particolare attenzione alla sezione "IMPORTANTE!" all'inizio della pagina.
NEDERLANDS
Lees de installatie-instructies zorgvuldig door voor u begint met de installatie.
U moet vooral het gedeelte waar "BELANGRIJK!" boven staat heel goed lezen.
PORTUGUÊS
Leia cuidadosamente as instruções de instalação antes de prosseguir com a instalação.
Em particular, é necessário ler as informações na secção "IMPORTANTE!" na parte superior da página.
EΛΛΗΝΙΚΆ
Διαβάστε τις Οδηγίες εγκατάστασης πριν συνεχίσετε με την εγκατάσταση.
Συγκεκριμένα, θα χρειαστεί να διαβάσετε την ενότητα "ΣΗΜΑΝΤΙΚΟ!" στο πάνω μέρος της σελίδας.
БЪЛГАРСКИ
БЪЛГАРСКИ
Прочетете инструкциите за инсталиране преди да продължите с инсталирането.
В частност, ще трябва да прочетете раздела "ВАЖНО!" в горната част на страницата.
РУССКИЙ
РУССКИЙ
Перед выполнением установки прочтите инструкцию по установке.
В частности, вам следует прочесть раздел "ВАЖНО!" вверху страницы.
УКРАЇНСЬКА
УКРАЇНСЬКА
Перш ніж продовжити встановлення, прочитайте вказівки зі встановлення.
Зокрема, обов'язково прочитайте розділ «ВАЖЛИВО!» вгорі сторінки.
P07-T11630.indb 1
P07-T11630.indb 1

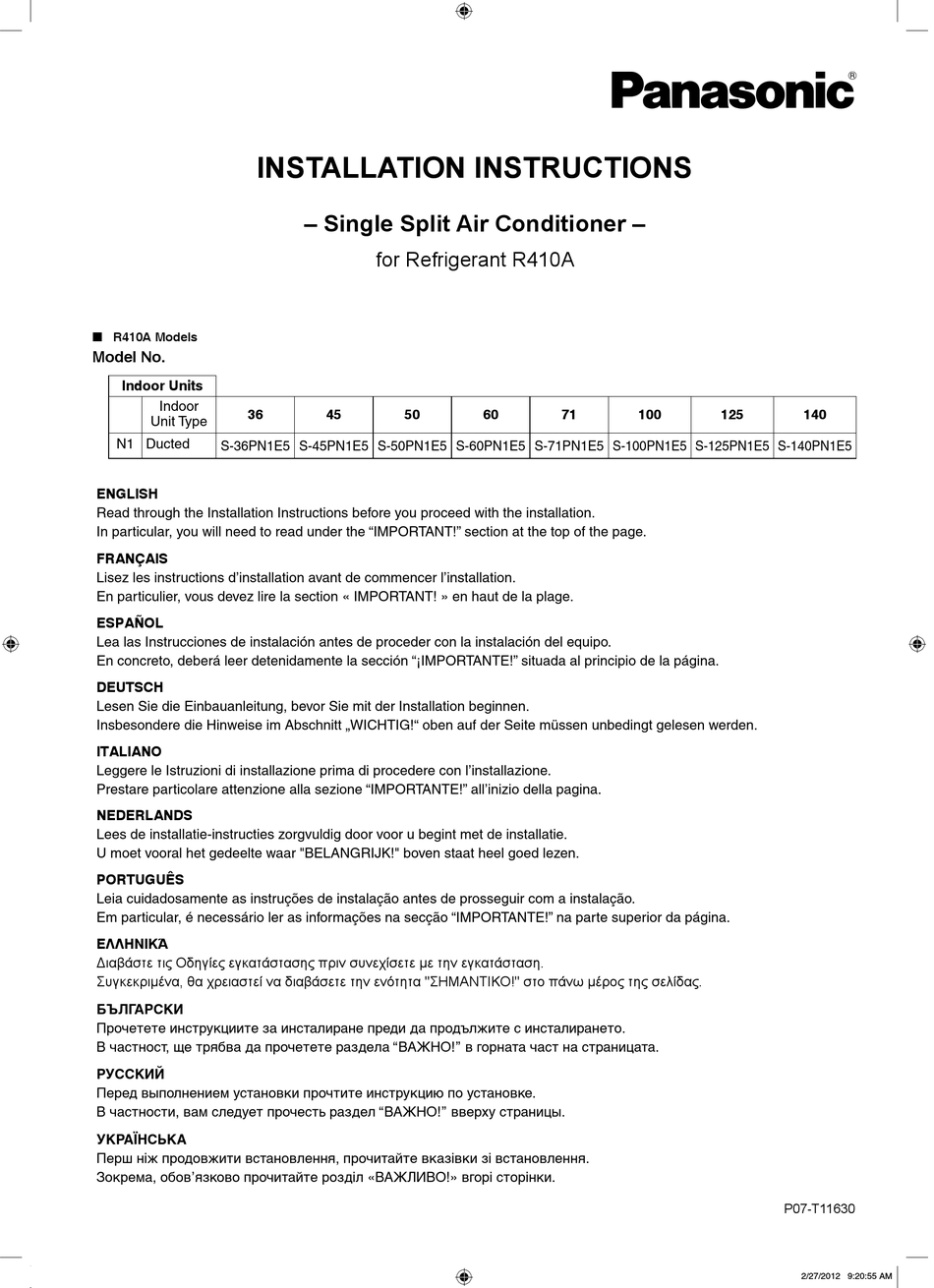

INSTALLATION INSTRUCTIONS

– Single Split Air Conditioner –
for Refrigerant R410A
36
45
50
60
71
100
125
140
P07-T11630
2/27/2012 9:20:55 AM
2/27/2012 9:20:55 AM

Advertisement

loading

  Summary of Contents for Panasonic S-36PN1E5

  • Page 1: Installation Instructions

    Indoor Units Indoor Unit Type N1 Ducted S-36PN1E5 S-45PN1E5 S-50PN1E5 S-60PN1E5 S-71PN1E5 S-100PN1E5 S-125PN1E5 S-140PN1E5 ENGLISH ENGLISH Read through the Installation Instructions before you proceed with the installation. In particular, you will need to read under the “IMPORTANT!” section at the top of the page.
  • Page 2: Please Read Before Starting

    IMPORTANT! When Transporting Please Read Before Starting Be careful when picking up and moving the indoor and outdoor units. Get a partner to help, and bend your knees when lifting to This air conditioner must be installed by the sales dealer or reduce strain on your back.
  • Page 3 When Servicing • Turn the power OFF at the main power box (mains) before opening the unit to check or repair electrical parts and wiring. • Keep your fingers and clothing away from any moving parts. • Clean up the site after you finish, remembering to check that no metal scraps or bits of wiring have been left inside the unit being serviced.
  • Page 4 Page IMPORTANT ..................2 7. HOW TO INSTALL WIRELESS REMOTE CONTROLLER RECEIVER ................24 Please Read Before Starting 1. GENERAL ................... 5 NOTE 1-1. Tools Required for Installation (not supplied) Refer to the Operating Instructions attached to the optional Wireless Remote Controller Receiver. 1-2.
  • Page 5 1. GENERAL Table 1-1 (Ducted) Part Name Figure Q’ty Remarks This booklet briefly outlines where and how to install the air conditioning system. Please read over the entire set of instructions For suspending indoor unit for the indoor and outdoor units and make sure all accessory parts Washer from ceiling listed are with the system before beginning.
  • Page 6: Selecting The Installation Site

    2. SELECTING THE INSTALLATION SITE 2-1. Indoor Unit AVOID:  areas where leakage of fl ammable gas may be expected.  places where large amounts of oil mist exist.  direct sunlight.  locations near heat sources which may affect the performance of the unit.
  • Page 7 Install the unit leaning to a drainage hole side as a figure for easy water drainage. 1~3mm Drainage hole (Unit:mm) Caution TYPE Remove the absorber at air return S-36PN1E5 hole before installation. S-45PN1E5 840 780 523 S-50PN1E5 S-60PN1E5 1060 1000 523 S-71PN1E5...
  • Page 8 P07-T11630.indb 8 P07-T11630.indb 8 2/27/2012 9:20:57 AM 2/27/2012 9:20:57 AM...
  • Page 9 P07-T11630.indb 9 P07-T11630.indb 9 2/27/2012 9:21:04 AM 2/27/2012 9:21:04 AM...
  • Page 10 Unit:mm Fig.3-2 P07-T11630.indb 10 P07-T11630.indb 10 2/27/2012 9:21:10 AM 2/27/2012 9:21:10 AM...
  • Page 11 3-2. Suspending the Indoor Unit Suspension bolt Depending on the ceiling type: • Insert suspension bolts (Fig. 3-3) Hexagonal nut Double nuts • Use existing ceiling supports or construct a suitable support (Fig. 3-4). Hole-in-anchor Fig.3-6 Hole-in-plug Concrete Insert  This shows an example of installation.
  • Page 12 3-3. Installing the Drain Pipe (1) Prepare standard hard PVC pipe (O.D. 32 mm) for the drain Drainage hole and use the supplied hose band to prevent water leaks. The PVC pipe must be purchased separately. Thermal insulator Hose clip (Accessories) (Accessories) Fig.3-11...
  • Page 13 3-5. External Static Pressure Setting for Dc Fan Motor Model Choose one of the following methods from “a”, “b”, “c” or “d” as shown in the flow chart (within the dotted lines) and then make the setting accordingly. a. No setting modification ................. : Use-as-is at shipment (there are cases in which the setting may differ from the shipment setting when reset after once setting the external static pressure.) b.
  • Page 14 (3) Refer to Table 3-4 and Fig. 3-18 for details on the relationship between the value of item code “b0” and the external static pressure. (4) When set in group control (connecting multiple indoor units with one wired remote controller), set each indoor unit to item code “b0”. When amending the setting after selecting [ b.
  • Page 15: Indoor Unit

    3-5-2. Operating the Timer Remote Controller (CZ-RTC2) Table 3-4 Setting the external static pressure Indoor unit Item code 3-6-2-1. Setting Item Code “ ” 60, 71 100, 125, 140 Press and hold down the buttons simultaneously for 4 or more seconds. External static pressure of the rated air flow volume (Pa) , the Unit No., Item Code and Detailed Data will blink...
  • Page 16 Indoor Fan Performance Item code “ ” M M M M M M M L L L L L L L L 1 -2 L L L L 1 -3 S-125PN1E5 S-60PN1E5 ,S-71PN1E5 P-Q diagram P-Q diagram Limit line Limit line Air Volume (m /min.) Air Volume (m...
  • Page 17 3-6. External Static Pressure Setting for AC Fan Motor Model To apply to following models  S-36PN1E5 , S-45PN1E5 , S-50PN1E5 There are two tap connector located in indoor unit control box can be selected. The “blue connector” is standard tap ,use-as-is at shipment.
  • Page 18: Electrical Wiring

    4. ELECTRICAL WIRING 4-1. General Precautions on Wiring (1) Before wiring, confi rm the rated voltage of the unit as shown on its nameplate, then carry out the wiring closely following the wiring diagram. (2) Provide a power outlet to be used exclusively for each unit and a circuit breaker for overcurrent protection should be provided in the exclusive line.
  • Page 19 4-3. Wiring System Diagrams * 3-phase model connections Indoor unit (No.1) Power supply Outdoor unit (3-phase) 220/230/240V ~50Hz INV unit Ground Power supply Remote 380 – 415 V, 3 N~ 50Hz controller Ground Ground * Single-phase model connections Indoor unit (No.1) Power supply Outdoor unit (single-phase)
  • Page 20 CAUTION (1) When linking the outdoor units in a network, disconnect the terminal extended from the short plug from all outdoor units except any one of the outdoor units. (When shipping: In shorted condition.) For a system without link (no wiring connection between outdoor units), do not remove the short plug. (2) Do not install the inter-unit control wiring in a way that forms a loop.
  • Page 21 How to connect wiring to the terminal For stranded wiring  Stranded wire Special Screw washer (1) Cut the wire end with cutting pliers, then strip the insulation to expose Ring pressure Ring pressure the stranded wiring about 10 mm and Screw and terminal terminal...
  • Page 22: How To Process Tubing

    5. HOW TO PROCESS TUBING Caution Before Connecting Tubes Tightly (1) Apply a sealing cap or water-proof tape to prevent dust or The liquid tubing side is connected by a flare nut, and the gas water from entering the tubes before they are used. tubing side is connected by brazing.
  • Page 23  For the fl are nuts at tubing connections, be sure to use the fl are nuts that were supplied with the unit, or else fl are nuts for Flare insulator (supplied) R410A (type 2). The refrigerant tubing that is used must be of Insulation tape (white) Flare union (supplied)
  • Page 24: Controller Receiver

    5-5. Finishing the Installation After finishing insulating and taping over the tubing, use sealing putty to seal off the hole in the wall to prevent rain and draft from entering. (Fig. 5-10) Apply putty here Tubing Fig.5-10 6. HOW TO INSTALL THE TIMER REMOTE CONTROLLER (OPTIONAL PART) NOTE Refer to the Operating Instructions attached to the optional Timer...
  • Page 25 Check Before Requiring Services  Symptom Cause Remedy Air conditioner does not Power failure or after power failure Press ON/OFF operation button on remote control unit again. run at all although power is turned on. Operation button is turned off. ...
