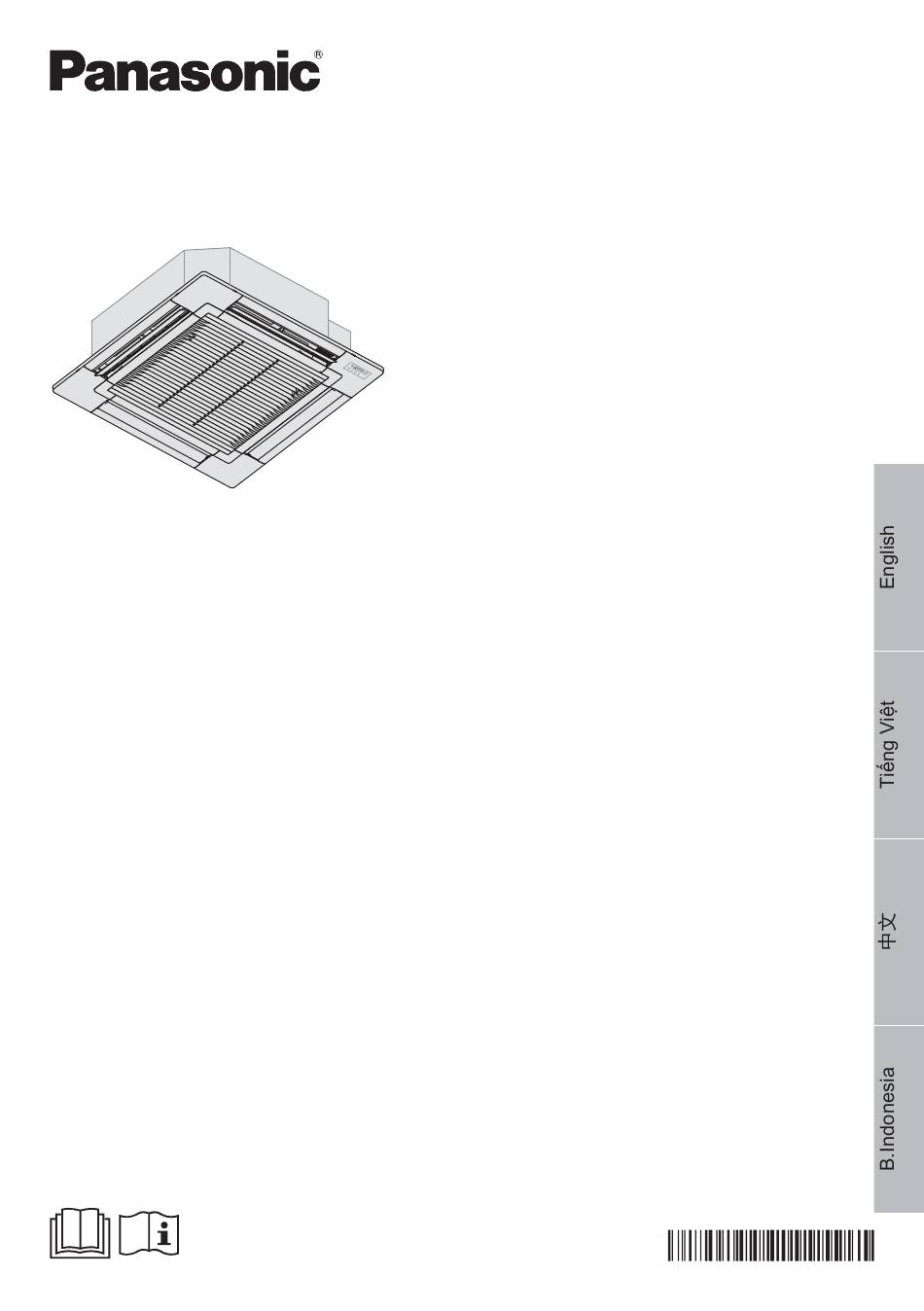

Page 1

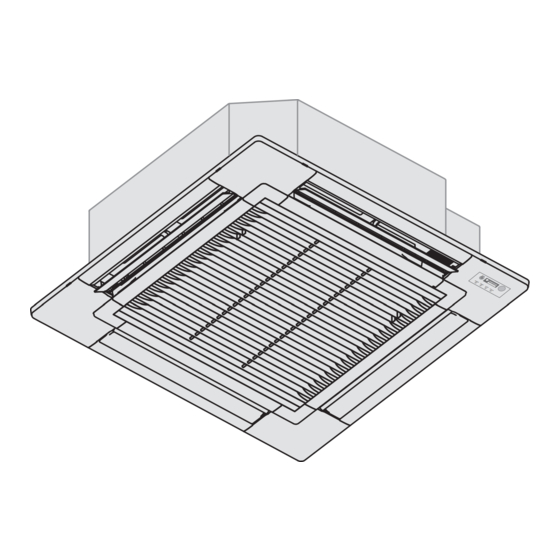

Before operating the unit, please read these operating Model No. instructions thoroughly and keep them for future reference. Indoor Unit Outdoor Unit The included Installation Instructions should be kept and read by the installer before installation. S-19PU1H5B U-19PN1H5 S-25PU1H5B U-25PN1H5 S-30PU1H5B U-30PN1H5 S-30PU1H5B...
Page 2
Panel (Optional) (Part no.: CZ-KPU3H) Use remote control within 8 m from the remote control receiver of the indoor unit. Quick Guide Inserting the batteries Clock setting Press and set the time • Press and hold for approximately 5 seconds to Pull out the back cover of show time in 12-hour (am/ remote control.
Thank you for purchasing Panasonic Air Conditioner. Table of contents Safety precautions ...4-11 How to use .....12-14 To set the timer ....15-16 To learn more.....17 Cleaning instructions ..18 Troubleshooting .....19-21 Information ......21 Accessories Included: • Wireless remote control • AAA or R03 batteries × 2 •...
Safety precautions To prevent personal injury, injury to others or property damage, please comply with the following: WARNING Incorrect operation due to failure to follow instructions below may cause harm or damage, the seriousness of which is classifi ed as below: This appliances is not intended for accessibility by the Indoor unit and outdoor unit general public.
Page 5
Use complete power supply cord without joining. In unavoidable circumstances that CAUTION complete power supply cord without joining is impossible, use an approved connection means (for example: socket and plug). Indoor unit and outdoor unit Power Air Conditioner Supply Do not wash the indoor unit with water, benzine, thinner or scouring powder to avoid Indoor Unit damage or corrosion at the unit.
Page 6
Safety precautions Must always ensure that foreign matter (oil, WARNING water, etc.) does not enter the piping. Also, when storing the piping, securely seal the opening by pinching, taping, etc. (Handling of R32 is similar to R410A.) This appliance is fi lled with R32 •...
Page 7
e) Air-conditioner piping in the occupied 2. Servicing space shall be installed in such a way 2-1. Service personnel to protect against accidental damage in • The system is inspected, regularly supervised operation and service. and maintained by a trained and certifi ed f) Precautions shall be taken to avoid service personnel who is employed by the excessive vibration or pulsation to...
Page 8
Safety precautions 2-3. Checking for presence of refrigerant 2-7. Checks to the refrigerating equipment • The area shall be checked with an • Where electrical components are being appropriate refrigerant detector prior to and changed, they shall be fi t for the purpose and during work, to ensure the technician is aware to the correct specifi...
Page 9
3. Repairs to sealed components 5. Cabling • During repairs to sealed components, all • Check that cabling will not be subject electrical supplies shall be disconnected from to wear, corrosion, excessive pressure, the equipment being worked upon prior to any vibration, sharp edges or any other adverse removal of sealed covers, etc.
Page 10
Safety precautions 8. Removal and evacuation • Electrostatic charge may accumulate and • When breaking into the refrigerant circuit create a hazardous condition when charging to make repairs – or for any other purpose and discharging the refrigerant. To avoid fi re –...
Page 11
11. Labelling • Equipment shall be labelled stating that it has been de-commissioned and emptied of refrigerant. • The label shall be dated and signed. • Ensure that there are labels on the equipment stating the equipment contains fl ammable refrigerant.
How to use Remote control receiver Indicator AUTO POWER TIMER FILTER nanoeX Wireless remote control Wired remote control (Optional) FAN SPEED LOCAL AIR SWING OFF/ON OFF / ON MODE nanoeX CZ-RD513C TEMP/ TIMER/CLOCK A/C No. MODE SPEED MODE SELECT DOWN CANCEL AUTO MANUAL...
Page 13
Wireless remote control Wired remote control (Optional) To adjust fan speed AUTO AUTO SPEED • The fan speed can be adjusted as desired by using remote control. To adjust airfl ow direction AUTO MANUAL AIR SWING • Keeps the room ventilated. •...
Page 14
How to use Wired remote control (Optional) To reduce power consumption ECONOMY • Recommend to use when desired room temperature is reached. • Economy operation can be activated in all modes and can be cancelled by pressing the respective button again. To enjoy clean and fresh air ODOUR WASH ODOUR REMOVING...
To set the timer Daily timer setting • To turn ON or OFF the unit at a preset time. Wireless remote control Wired remote control (Optional) TIMER/CLOCK MODE TIMER SELECT DOWN CANCEL CANCEL CANCEL 1 Select ON or Example: OFF timer OFF at 22:00 1 Enter daily timer mode 2 Select ON or OFF timer...
Page 16
To set the timer Weekly timer setting (Optional Wired remote control) Operation details FAN SPEED • Weekly timer is only applicable for wired LOCAL OFF / O AIR SWING MODE CZ-RD513C remote control, press for 3 seconds to TIMER/CLOCK OFF / ON MODE select daily timer or weekly timer.
To learn more... Operation mode AUTO : For your convenience • Unit selects operation mode according to setting temperature, outdoor temperature and room temperature. : To enables air circulation in the room. COOL : Provides effi cient comfort cooling to suit your needs. : Unit operates at low fan speed to give a gentle cooling operation.
Cleaning instructions To ensure optimal performance of the unit, cleaning has to be carried out at regular intervals. Dirty unit may cause malfunction. Please consult authorised dealer. • Switch off the power supply and unplug before cleaning. • Do not touch the aluminium fi n, sharp parts may cause injury. •...
Troubleshooting The following symptoms do not indicate malfunction. Symptom Cause TIMER indicator is always on. • The timer setting repeats daily once set. Operation is delayed a few minutes after • The delay is a protection to the unit’s restarting. compressor.
Page 20
Troubleshooting How to retrieve error codes (For wireless remote control) If the unit stops and the TIMER indicator blinks, use the remote control to retrieve the error code. Press for Press until you hear beep 5 seconds sound, then write down the error code TIMER TIMER...
When... ■The wireless remote control is missing or a malfunction has occurred AUTO POWER TIMER FILTER nanoeX 1.Press the button once to use in AUTO mode. 2. Press and hold the button until you hear 1 beep, then release to use in forced COOL mode. 3.Press the button again to turn off.
Page 22
Tấm nền (Tùy chọn) (Số linh kiện: CZ-KPU3H) Sử dụng điều khiển trong khoảng 8 mét tính từ điều khiển đến thiết bị. Hướng dẫn nhanh Lắp pin Điều chỉnh đồng hồ Nhấn và đặt thời gian • Nhấn và giữ nút trong khoảng 5 giây để...
Page 23
Cảm ơn bạn đã lựa chọn Máy điều hòa không khí Panasonic. Nội dung Hướng dẫn sử dụng an toàn ........24-31 Cách sử dụng ....32-34 Hẹn giờ ......35-36 Tìm hiểu thêm....37 Hướng dẫn vệ sinh máy ..38 Những vấn đề thường gặp ........39-41...
Page 24
Hướng dẫn sử dụng an toàn Để tránh gây thương tích cho bản thân, người khác hoặc tổn thất về tài sản, hãy làm theo những chỉ dẫn dưới đây: BÁO ĐỘNG Vận hành sai hướng dẫn sử dụng có thể gây ra hư hại với các mức độ...
Page 25
Sử dụng dây nguồn không nối dài, sửa đổi… Trong trường hợp bất khả kháng, nên sử CẢNH BÁO dụng các đầu nối đạt tiêu chuẩn (ví dụ như ổ cắm và phích cắm) Nguồn Khối trong nhà và khối ngoài trời Máy điều hòa cấp điện không khí...
Page 26
Hướng dẫn sử dụng an toàn Nguồn cấp điện Phải đảm bảo rằng các chất ngoại lai (dầu, nước, vân vân) không chui vào ống. Tương tự, khi bảo quản đường ống, cần bọc kín đầu hở Không kéo dây nguồn ra khỏi ổ cắm để tránh bằng kẹp, dây buộc (bảo quản R32 giống như...
Page 27
e) Việc kết nối đường ống điều hòa trong 2. Bảo trì 2-1. Nhân viên bảo trì không gian chật phải được thực hiện sao • Hệ thống được kiểm tra, thường xuyên giám cho đường ống có thể tránh khỏi những sát và...
Page 28
Hướng dẫn sử dụng an toàn 2-3. Kiểm tra chất làm lạnh 2-7. Kiểm tra thiết bị làm lạnh • Toàn bộ khu vực làm việc phải được kiểm tra • Khi phải thay đổi các thiết bị điện, phải sử với thiết bị...
Page 29
3. Sửa chữa các thiết bị đã bị bịt kín 5. Lắp đặt dây dẫn • Trong suốt quá trình sửa chữa các thiết bị đã • Kiểm tra xem liệu dây dẫn có bị hao mòn, ăn bị bịt kín, phải ngắt không cho các thiết bị này mòn, có...
Page 30
Hướng dẫn sử dụng an toàn • Việc kiểm tra độ rò rỉ tiếp theo sẽ được tiến 8. Di chuyển và tiêu hủy hành trước khi rời khỏi khu vực. • Khi can thiệp vào hệ thống làm lạnh để tiến •...
Page 31
11. Ghi nhãn • Thiết bị phải được dán nhãn cho biết chúng đã được tạm dừng hoạt động và đã được trút bỏ hoàn toàn môi chất. • Phải ghi ngày và ký tên lên nhãn dán. • Đảm bảo rằng thiết bị phải được dán nhãn cho biết thiết bị...
Page 32
Cách sử dụng Mắt nhận Đèn hiển thị AUTO POWER TIMER FILTER nanoeX Điều khiển không dây Điều khiển có dây (Tùy chọn) FAN SPEED LOCAL AIR SWING OFF/ON OFF / ON MODE nanoeX CZ-RD513C TEMP/ TIMER/CLOCK A/C No. MODE SPEED MODE SELECT...
Page 33
Điều khiển không dây Điều khiển có dây (Tùy chọn) Để điều chỉnh tốc độ quạt AUTO AUTO SPEED • Dùng điều khiển từ xa để điều chỉnh tốc độ quạt theo ý muốn. Thay đổi hướng gió AUTO MANUAL AIR SWING •...
Page 34
Cách sử dụng Điều khiển có dây (Tùy chọn) Để giảm điện năng tiêu thụ ECONOMY • Nên sử dụng khi nhiệt độ trong phòng đã được như ý. • Mọi chế độ hoạt động đều có chế độ tiết kiệm và có thể được huỷ bỏ bằng cách nhấn lại nút tương ứng một lần nữa.
Page 35
Hẹn giờ Cài đặt đồng hồ hẹn giờ hàng ngày • Hẹn giờ Bật hoặc Tắt máy. Điều khiển không dây Điều khiển có dây (Tùy chọn) TIMER/CLOCK MODE TIMER SELECT DOWN CANCEL CANCEL CANCEL 1 Chọn chế độ hẹn Ví...
Page 36
Hẹn giờ Cài đặt đồng hồ hẹn giờ hàng tuần (Điều khiển từ xa bằng dây tùy chọn) Chi tiết hoạt động • FAN SPEED Việc thiết lập hẹn giờ hàng tuần chỉ áp dụng LOCAL OFF / O AIR SWING MODE CZ-RD513C cho điều khiển dây, nhấn...
Page 37
Tìm hiểu thêm... Chế độ hoạt động AUTO (TỰ ĐỘNG) : Sử dụng thuận tiện • Máy chọn chế độ hoạt động theo mức nhiệt độ đã được cài đặt, gồm có nhiệt độ ngoài trời và nhiệt độ trong phòng. FAN (QUẠT GIÓ) : Để...
Page 38
Hướng dẫn vệ sinh máy Để bảo đảm hoạt động tối ưu cho thiết bị, nên lau chùi và bảo dưỡng định kỳ. Máy có thể ngừng hoạt động nếu không được vệ sinh. Xin vui lòng liên hệ trạm bảo hành ủy quyền để được trợ giúp. •...
Page 39
Những vấn đề thường gặp Những hiện tượng sau không phải do máy gặp sự cố. Hiện tượng Nguyên nhân Đèn TIMER (HẸN GIỜ) luôn bật. • Chế độ hẹn giờ lặp lại hàng ngày một khi đã được cài đặt.
Page 40
Những vấn đề thường gặp Lấy mã lỗi (Đối với điều khiển không dây) Nếu máy ngừng hoạt động và đèn báo TIMER (HẸN GIỜ) nhấp nháy, dùng điều khiển từ xa để lấy mã báo lỗi. Dùng vật nhọn nhấn Nhấn nút tới khi bạn nghe nút trong 5 giây một loạt tiếng bíp, sau đó...
Page 41
Khi... ■Điều khiển không dây bị mất hoặc hỏng hóc AUTO POWER TIMER FILTER nanoeX 1.Nhấn nút một lần để sử dụng ở chế độ AUTO (TỰ ĐỘNG). 2. Nhấn và giữ nút cho đến khi nghe thấy một tiếng bíp, thả tay ra để sử dụng chế độ COOL (LÀM LẠNH) bắt buộc.
Page 52
如何使用 遙控接收器 指示燈 AUTO POWER TIMER FILTER nanoeX 無線遙控器 有線遙控器(選擇性) FAN SPEED LOCAL AIR SWING OFF/ON OFF / ON MODE nanoeX CZ-RD513C TEMP/ TIMER/CLOCK A/C No. MODE SPEED MODE SELECT DOWN CANCEL AUTO MANUAL DOWN AIR SWING ECONOMY CHECK ODOUR WASH VENTILATION TEST RUN FILTER RESET TIMER CANCEL...
Page 53
無線遙控器 有線遙控器(選擇性) 調節風量 AUTO AUTO SPEED • 使用遙控器可根據需要調節風扇風量。 調節風向 AUTO MANUAL AIR SWING • 保持室內空氣循環。 • 空氣經 4 個通風口均勻排出。 AUTO 1 AUTO 2 AUTO 3 AUTO • 自動垂直風向有 3 個選擇。 • 垂直氣流葉片自動向上和向下擺動。 • 請勿用手調節垂直風向葉片。 MANUAL • 手動垂直風向有 4 個選擇。 • 使用遙控器可根據需要調節風向。 享受清新和更乾淨的環境...
Page 56
設定預約時間 每週定時操作設置(選擇性的有線遙控器) 操作詳情 FAN SPEED MODE LOCAL OFF / O • 3 秒 周定時器僅適用於有線遙控器,按 AIR SWING CZ-RD513C 鐘選擇日定時器或周定時器。 TIMER/CLOCK OFF / ON MODE • CZ-RD513C 日定時器和周定時器無法同時設定。 TEMP/ TIMER/CLOCK A/C No. C No. MODE SPEED MODE MODE • 在任一天內設定 6 個定時器可省電。 SELECT DOWN CANCEL...
Page 62
Panel (Opsional) (Nomor part.: CZ-KPU3H) Gunakan remot kontrol dalam jarak 8 m dari penerima remot kontrol unit dalam. Pedoman Cepat Memasukkan baterai Penyetelan jam Tekan dan setel waktu • Tekan selama 5 detik untuk menunjukan 12 Buka penutup bagian jam (am/pm) atau waktu belakang remot kontrol.
Page 63
Terima kasih atas kepercayaan anda dengan membeli Pendingin Ruangan Panasonic. DAFTAR ISI Langkah keselamatan ........64-71 Bagaimana menggunakan ........72-74 Menyetel pengatur waktu ........75-76 Belajar lebih banyak...77 Petunjuk pembersihan ..78 Mencari dan mengatasi masalah ......79-81 Informasi ......81 Aksesori Termasuk: • Remot kontrol nirkabel •...
Page 64
Langkah keselamatan Untuk menghindari kecelakaan terhadap diri sendiri, orang lain atau kerusakan peralatan, ikutilah peraturan PERINGATAN dibawah ini: Pengoperasian yang salah karena tidak mengikuti petunjuk akan menyebabkan kecelakaan dan kerusakan. Tingkatannya dapat diklasifi kasikan sebagai berikut: Unit dalam dan unit luar Peralatan ini tidak bertujuan untuk diakses oleh masyarakat umum.
Page 65
Untuk mencegah timbulnya kondisi terlalu panas, Peralatan ini harus dipasang kabel pentanahan kebakaran atau sengatan listrik: untuk mencegah sengatan listrik atau kebakaran. • Jangan gunakan sumber listrik yang sama dengan peralatan lain. • Jangan operasikan unit dengan tangan basah. Mencegah dari sengatan listrik dengan memutuskan •...
Page 66
Langkah keselamatan Langkah penggunaan R32 refrigerant Remot kontrol Prosedur kerja pemasangan dasar sama dengan model Jangan gunakan baterai yang dapat diisi ulang pendingin konvensional (R410A, R22). (Ni-Cd). Hal ini dapat merusak remot kontrol. Karena tekanan kerjanya lebih tinggi dari pada model pendingin R22, beberapa pipa Untuk mencegah kegagalan pemakaian atau dan alat pemasangan dan layanan menjadi kerusakan remot kontrol:...
Page 67
• Sebelum sistem pendingin baru 1. Pemasangan (Ruang) dioperasikan, pihak yang bertangung • Produk dengan zat pendingin yang mudah jawab untuk menempatkan sistem dalam terbakar, harus dipasang sesuai dengan operasi harus memastikan bahwa personel luas ruangan minimum, Amin (m²) seperti pengoperasian yang terlatih dan bersetifi...
Page 68
Langkah keselamatan 2-2. Kerja (Pengerjaan) • Semua sumber nyala api yang mungkin, • Sebelum mulai mengerjakan sistem yang termasuk rokok, harus dijauhkan secukupnya mengandung zat pendingin yang mudah dari lokasi pemasangan, perbaikan, terbakar, pemeriksaan keselamatan pemindahan, dan pembuangan, dimana diperlukan untuk memastikan bahwa risiko zat pendingin yang mudah terbakar dapat penyalaan dapat diminimalkan.
Page 69
2-8. Mengecek perangkat listrik 4. Perbaikan komponen yang aman secara • Perbaikan dan pengurusan komponen listrik intrinsik harus mencakup pemeriksaan keselamatan • Jangan terapkan muatan induktif atau awal dan prosedur inspeksi komponen. kapasitansi permanen pada arus listrik tanpa • Pemeriksaan keamanan awal harus memastikan bahwa ini tidak akan melebihi mencakup tetapi tidak terbatas pada: tegangan dan arus yang diizinkan untuk...
Page 70
Langkah keselamatan • Cairan pendeteksi kebocoran juga cocok 9. Prosedur pengisian untuk digunakan dengan sebagian besar zat • Selain prosedur pengisian konvensional, pendingin, misalnya, metode gelembung dan persyaratan berikut harus diikuti. agen metode fl uoresen. Penggunaan deterjen - Memastikan kontaminasi zat pendingin yang mengandung klor harus dihindari karena yang berbeda tidak terjadi saat klorin dapat bereaksi dengan zat pendingin...
Page 71
e) Jika vakum tidak memungkinkan, buat • Peralatan pemulihan harus dalam keadaan manifold agar zat pendingin dapat baik dengan serangkaian intruksi mengenai dikeluarkan dari berbagai bagian sistem. peralatan yang ada dan harus sesuai untuk f) Pastikan silinder terletak di timbangan pemulihan zat pendingin yang mudah sebelum pemulihannya terjadi.
Page 72
Bagaimana menggunakan Penerima remot kontrol Indikator AUTO POWER TIMER FILTER nanoeX Remot kontrol nirkabel Remot kontrol berkabel (Opsional) FAN SPEED LOCAL AIR SWING OFF/ON OFF / ON MODE nanoeX CZ-RD513C TEMP/ TIMER/CLOCK A/C No. MODE SPEED MODE SELECT DOWN CANCEL AUTO MANUAL DOWN...
Page 73
Remot kontrol nirkabel Remot kontrol berkabel (Opsional) Untuk mengatur kecepatan kipas AUTO AUTO SPEED • Kecepatan kipas dapat disetel sesuai keinginan dengan menggunakan remot kontrol. Menyetel arah arus udara AUTO MANUAL AIR SWING • Pastikan udara ruangan dapat bersirkulasi. • Udara disebarkan secara merata melalui 4 ventilasi keluaran. AUTO 1 AUTO 2 AUTO 3...
Page 74
Bagaimana menggunakan Remot kontrol berkabel (Opsional) Mengurangkan konsumsi tenaga ECONOMY • Direkomendasikan agar digunakan bilamana suhu ruangan yang diingini telah dicapai. • Pengoperasian ekonomi dapat diaktifkan di semua mode dan dapat dibatalkan dengan menekan kembali tombol berkaitan. Untuk menikmati udara yang bersih dan segar ODOUR WASH MENGHILANGKAN BAU •...
Page 75
Menyetel pengatur waktu Pengaturan pengatur waktu harian • Untuk menghidupkan atau mematikan unit pada waktu yang disetel sebelumnya. Remot kontrol nirkabel Remot kontrol berkabel (Opsional) TIMER/CLOCK MODE TIMER SELECT DOWN CANCEL CANCEL CANCEL 1 Pilih pengatur Contoh: waktu ON atau OFF pada 22:00 1 Masukkan mode pengatur waktu harian...
Page 76
Menyetel pengatur waktu Pengaturan Pengatur Waktu Mingguan (Remot kontrol berkabel Opsional) Rincian pengoperasian FAN SPEED • Pengatur waktu mingguan hanya dapat digunakan LOCAL OFF / O AIR SWING MODE CZ-RD513C untuk remot kontrol kabel, tekan selama 3 detik TIMER/CLOCK OFF / ON MODE untuk memilih pengatur waktu harian atau pengatur CZ-RD513C...
Page 77
Belajar lebih banyak... Cara pengoperasian AUTO : Untuk memudahkan anda • Unit memilih mode operasi menurut suhu setelan, suhu luar ruangan dan ruangan. : Untuk memungkinkan sirkulasi udara dalam ruangan. COOL : Memberikan pendinginan yang nyaman serta efi sien sesuai dengan kebutuhan anda.
Page 78
Petunjuk pembersihan Untuk memastikan kinerja optimal dari unit, pembersihan harus dilakukan secara berkala. Unit yang kotor dapat mengakibatkan tidak berfungsi. Hubungi dealer resmi. • Matikan suplai listrik dan cabut steker sebelum melakukan pembersihan. • Jangan sentuh lapisan aluminium, suku cadang yang tajam bisa menimbulkan luka cidera. •...
Page 79
Mencari dan mengatasi masalah Gejala-gejala berikut ini bukanlah menunjukkan unit tidak berfungsi. Gejala Penyebab Indikator pengatur waktu (TIMER) selalu • Setelan pengatur waktu selalu berulang setiap hari satu kali hidup. disetel. Pengoperasian ditunda selama beberapa • Penundaan bertujuan untuk melindungi unit itu sendiri menit setelah dimulai kembali.
Page 80
Mencari dan mengatasi masalah Cara mengetahui kode kesalahan (Untuk remot kontrol nirkabel) Apabila unit berhenti dan indikator pengatur waktu (TIMER) berkedip, gunakan remot kontrol untuk mengetahui kode kesalahan. Tekan selama 5 detik Tekan hingga kedengaran bunyi “bip”, kemudian catat kode kesalahannya TIMER TIMER...
Page 81
Ketika… ■Remot kontrol nirkabel hilang ataupun ada yang tidak berfungsi AUTO POWER TIMER FILTER nanoeX 1.Tekan tombol sekali untuk menggunakan mode AUTO. 2. Tekan tombol sampai anda mendengar bunyi 1 bip, kemudian lepaskan untuk menggunakan mode COOL. 3.Tekan tombol lagi untuk mematikan. ■Indikator terlalu cerah •...
