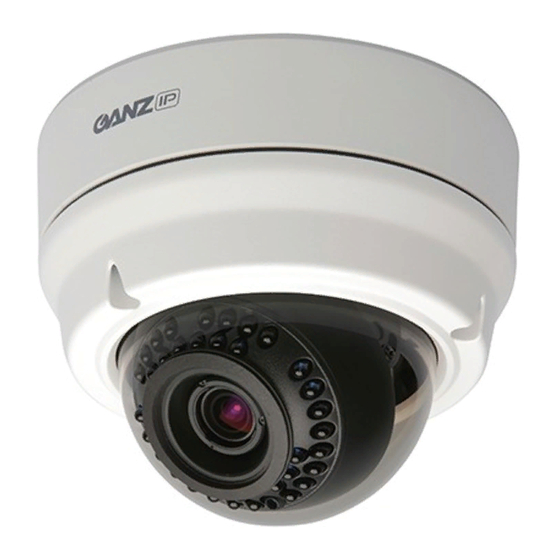

This manual provides instructions for quick installation and basic configuration of your IP device.

Step1. Connect cables to IP device

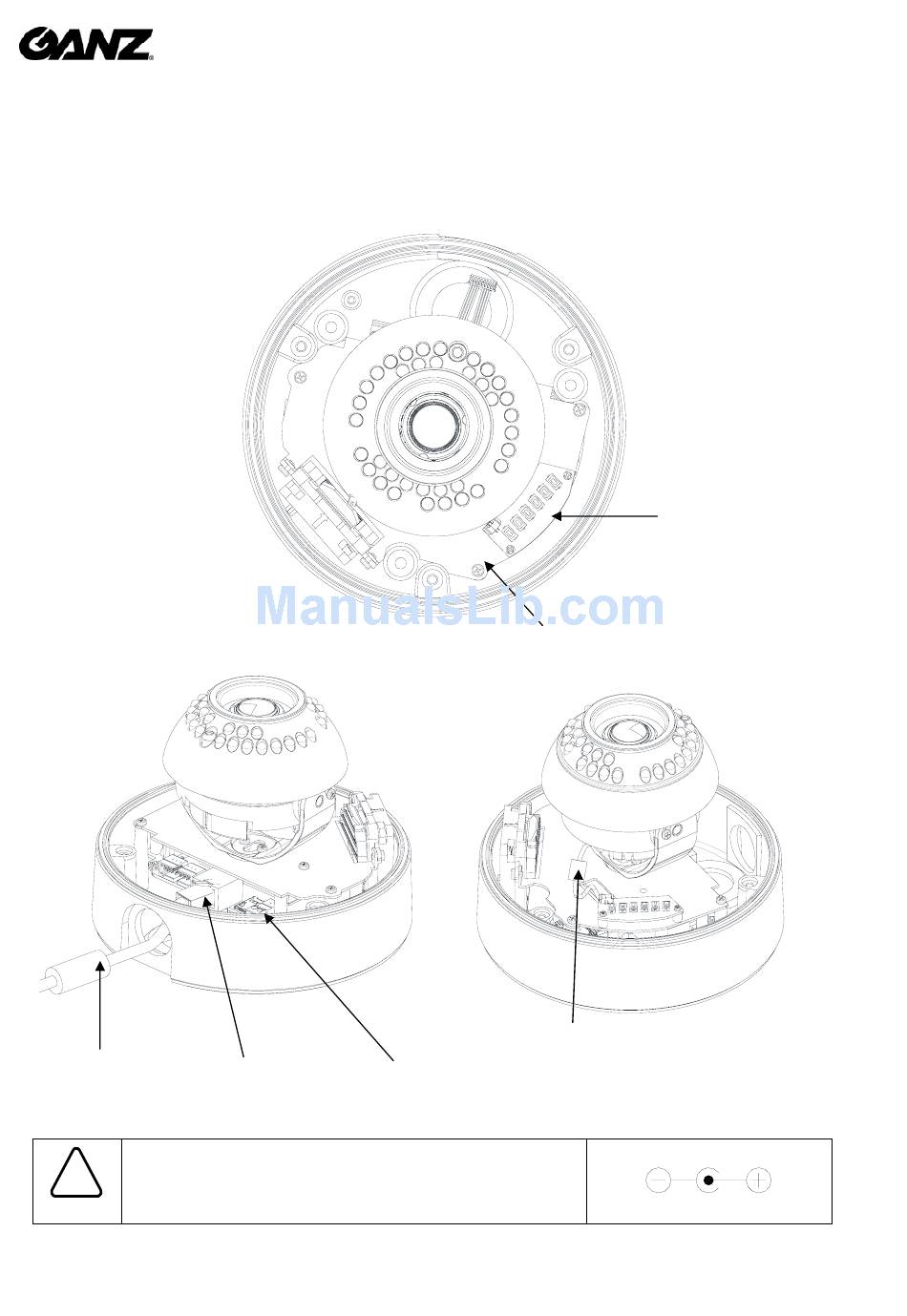

Connect required cables to the device including the power cable and LAN cable. To see the correct positions
of all connectors, refer to the following image below.
Clamping Core
* Model design and appearance are subject to change without any prior notice
Make sure the polarity is correct. Incorrect connection may
!
cause malfunction or damage to the IP device.
Caution
NC3502 Ver1.3
LAN Cable
Power Cable
Quick User Guide
Reset Button
Clamping Core *This  uses  to  prevent
1
Output Configuration
Switch
*This button is
located under PCB.
electromagnetic
interference
Power Adaptor Connector (DC 12V)



Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ZN-DNT352XE-MIR and is the answer not in the manual?

Questions and answers

Related Manuals for Ganz ZN-DNT352XE-MIR

Summary of Contents for Ganz ZN-DNT352XE-MIR

  • Page 1   ZN-DNT352XE-MIR Quick User Guide     This manual provides instructions for quick installation and basic configuration of your IP device.    Step1. Connect cables to IP device Connect required cables to the device including the power cable and LAN cable. To see the correct positions  of all connectors, refer to the following image below.   Output Configuration  Switch  Reset Button  *This button is  located under PCB.  Clamping Core *This  uses  to  prevent  electromagnetic  Clamping Core  LAN Cable  Power Cable  interference  * Model design and appearance are subject to change without any prior notice  Make sure the polarity is correct. Incorrect connection may  Power Adaptor Connector (DC 12V)  cause malfunction or damage to the IP device.    Caution   NC3502 Ver1.3 ...
  • Page 2   Step2. Install IP device   1) Place  the  installation  template  (paper)  that  is  included  in  the  package  on  the    desired installation surface.   2)  Drill  three  holes  in  correct  positions  based  on  the  template  paper,  and  insert    anchor blocks into the holes.    ...
  • Page 3   Step3. Set the lens position 1) Remove the dome cover.    2)  Set  the  lens  position  by  rotating  the  camera  gimbal;  to  pan,  rotate  the  reinforced  lower  body  of  the  gimbal; to tilt, vertically adjust the camera gimbal.    A. To adjust lens position,  B. To pan, rotate the lower  C. Tilt the lens by vertically  rotate the camera gimbal  body of the camera gimbal  adjusting the camera gimbal      Refrain from continuously rotating the camera gimbal with excessive force to a single direction  as it is attached with the IR‐LED cable inside the dome.  Caution  ...

  • Page 4: Step4. Set Up Network Environment

      Step4. Set up network environment The default IP address of the device is 192.168.XXX.XXX. Users can identify the IP address of the device from  converting the MAC address’s hexadecimal numbers, which is attached to the device. Be sure that the device  and PC are on a same area network before running the installation.    Generic IP Environment In case of generic private network environment where IP address 192.168.XXX.XXX are used, users may view  the live streaming images on a web page using the device’s default IP address:    Convert the device’s MAC address to the IP address. Refer to the Hexadecimal‐Decimal Conversion Chart  at the end of the manual.  (The MAC address of the device is attached on the side or bottom of the device.)    MAC address = 00‐13‐23‐01‐14‐B1 → IP address = 192.168.20.177 Convert the last two set of hexadecimal numbers to decimal numbers.      Start the Microsoft® Internet Explorer web browser and enter the IP address of the device.   Web  streaming  and  device  configurations  are  supported  through  ActiveX  program.  When  the  ActiveX  installation pop‐up window appears, authorize and install the ActiveX setup.exe,  NC3502 Ver1.3  4 ...

  • Page 5: Custom Ip Environment

      Custom IP Environment IPAdminTool is provided with SDK at the following SDK path.  {SDK root}\BIN\TOOLS\AdminTool\   IPAdminTool is a management tool, which automatically scans all of the network products for users to perform  administrative  tasks,  which  includes  network  configurations,  firmware  update,  device  reboot,  and  device  organizations.           To modify the device’s default IP address for customized network area;    1. Find the device from the IPAdminTool’s list and highlight the device’s name.    2. Right‐click the mouse and select “IP Address”; IP Setup window appears.    Give  new  unique  IP  address  in  last ...

  • Page 6: Step5. View Video On Web Page

      Step5. View video on web page Once the device has the proper IP address, users can view the live streaming images through a web browser.   The default username and password is root / pass.       When the device’s web address is accessed, the browser asks to install the ActiveX.  Click Allow.    Setup.exe installation link or pop‐up window appears, depends on Microsoft® Internet Explorer version.   Proceed with rest of setup installation.    Follow the instructions of the dialog boxes and complete the installation. Once the installation is  complete, start the web browser again and check if video stream is displayed in the main view frame.  NC3502 Ver1.3  6 ...

  • Page 7: Resetting To The Factory Default Settings

      Rebooting Perform the following procedures to reset your device:  1. Press the Reset button for 2  seconds.  2. The power LED turns to red and  Wait for the system to reboot.  Resetting to the Factory Default Settings If you reset your device to the factory default setting, all parameters including the IP address will be initialized.  For the Factory Default reset:  1. Press reset button and hold for 5 seconds..   2. Release the button when the green Power LED blinks at 150ms interval.  3. The power LED button turns to red and wait for the system to reboot.      More Information To learn more about using other features of your devices, refer to the manual, which is available on the SDK at  the following path.   {SDK root}\DOC\ NC3502 Ver1.3  7 ...

  • Page 8: Hexadecimal-Decimal Conversion Table

      Hexadecimal-Decimal Conversion Table Refer to the following table when you convert the MAC address of your device to IP address.      Hex  Dec  Hex  Hex  Hex  Dec  0  0  25  37  4A  74  6F  94  B9  185  DE  1  1  26  38  4B  75  70  95  BA  186  DF  2  2  27  39  4C  76 ...
