S
TERLING POWER PRODUCTS

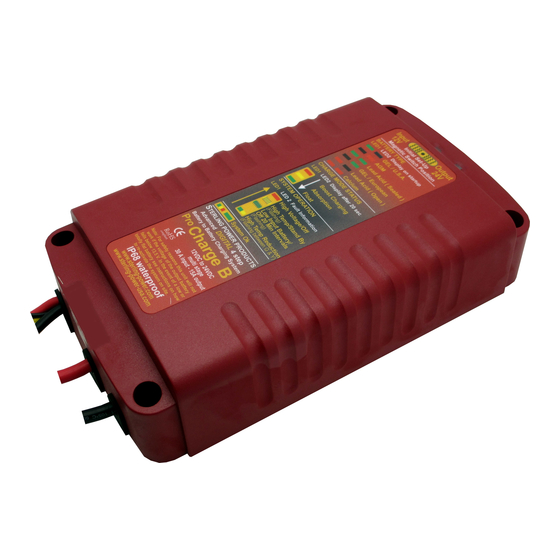

BATTERY - to - BATTERY CHARGER
Specification:
Size: 230mm x 130mm x 50mm
(LxWxD)
Weight: 2.5Kg (5.5 lbs)
system activated at > 13.3V
system sleep at < 13.0V after 20 mins
current pass shut down at 13.2V
sleep current draw < 1mA
over voltage trip ( output )
over voltage trip ( input )
low voltage warning ( output )
low voltage warning ( input )
(for 24V x voltages by 2)
Waterproof
12V-12V / 12-24V / 12-36V
Advanced Charging Technology
Installations Instructions & Manual
Installations- und Bedienungsanleitung
WATERPROOF
a n d
SALTWATER
T E S T E D
IP68
This appliance is not intended for use
by persons (including children) with
reduced physical, sensory or mental
capabilities, or lack of experience and
knowledge, unless they have been
given supervision of instruction
concerning use of the appliance by a
person responsible for their safety.
Please ensure children do not tamper
with this device.
4
technology
ProDigital
RoHS
compliant
Advertisement
Table of Contents
Related Manuals for Sterling Power Products ip68
Summary of Contents for Sterling Power Products ip68
- Page 1 ProDigital RoHS WATERPROOF a n d SALTWATER compliant T E S T E D IP68 Specification: This appliance is not intended for use Size: 230mm x 130mm x 50mm by persons (including children) with (LxWxD) reduced physical, sensory or mental Weight: 2.5Kg (5.5 lbs)
-
Page 2: Ignition Key
optional remote on/off Ignition Do not connect cable 1 & 2 if auto activation required Important the engine battery neg and the aux battery neg will become common when the 2 outputs are connected, i.e. the neg will make the batteries negative common within our unit. - Page 3 AFETY unit will overheat and under perform. Fit in as cool a place as possible, this product is waterproof ( IP68) however, do not fit underwater. Fit in as cool a place as possible to enable the product to transmit as much heat as possible to maintain its performance.
-
Page 4: Installation
The Sterling Battery-to-Battery Charger will charge your extra battery bank about 5 times faster and will put about 50% extra power into them compared to conventional charging technology. It will also increase the life of your batteries by de-sulphating them. The charger can be programmed for all major types of batteries. I.e. open or sealed lead-acid batteries, gel and AGM batteries, all of which will be charged with their recommended charge characteristics. - Page 5 following instructions. Battery Type Setting. (See page 2 for all the battery type information) Selecting your battery type: Unfortunately, with modern batteries this may not be as simple as it first appears. Please read the Disclaimer in red print on page 2 about battery type selection. If you are not sure which setting to use, then always err on the side of caution.
-
Page 6: Magnetic Switch
This product has 2 tri coloured LEDs located at the side of the product labelled LED1 and LED2. Each LED has the ability to emit 3 colours and also flash denotes the LED colour which flashes). Red, Orange and Green, by using the 2 LEDs and the 3 colours we can mix them to give various amounts of information to the user. - Page 7 Battery Type Selection /Setup Procedure: Start unit 1. Wire the unit according to the instructions but do not connect the output side of the unit to the output battery bank if you require to make a battery type adjustment, or ,in the event of a re-adjustment being made on an excising installation then remove the output from the output battery bank ( leaving the input connected ) during the LED1 LED2...
- Page 8 This warranty provides you specific legal rights and you may also have other rights, which vary from state to state. This warranty is in lieu of all other, expressed or implied. Sterling Power Products Ltd Sterling Power USA Unit 8, Wassage way...
-
Page 9: Salt Water
RoHS WATERPROOF compliant a n d SALTWATER T E S T E D IP68 Spezifikation: Diese Gerät ist nicht von Personen für 24V x Spannungen mal 2 (inklusive Kindern) zu bedienen die Abmessungen: 230mm x 130mm x reduzierte körperliche, sensorische 50mm (LxBxT) und mentale Fähigkeiten besitzen... - Page 10 optionale Fernbe- dienung an/aus Zünd- schlüssel Kabel 1 & 2 nicht verbinden wenn auto- matische Aktivierung benötigt Wichtig Motorbatterie neg und Hilfsbatterie neg werden vereint wenn die 2 Ausgänge verbunden sind, neg macht die Batterien zum gemeinsamen Negativ innerhalb unseres Gerätes Motor Dieses produkt wird die Hilfs/Batteriebank...
- Page 11 Gerät überhitzen und keine gute Leistung bringen. Bringen Sie das Gerät an einem so kühl wie möglichen Ort an, damit soviel Hitze als möglich vom Gerät abgeleitet werden kann um die Leistung zu bewahren. Dieses Produkt ist wasserfest (IP68), installieren Sie es jedoch nicht unter Wasser.
- Page 12 Das Sterling B2b Ladegerät lädt Ihre Batteriebank bis zu 5mal schneller und gibt ihr bis zu 50% mehr Leistung als konventionelle Ladetechnologie. Es verlängert ausserdem das Leben Ihrer Batterie da es sie desulfiert. Sie können es für alle Haupttypen von Batterien programmieren, zB offene oder geschlossene Blei-Säure Batterie, Gel- und AGM Batterie, diese werden laut deren empfohlenen Ladecharakteristiken geladen.
- Page 13 Terminologie: Das Wort Boost, auch Absorption oder Ausgleichsladung, beschreibt die erste Etappe des Ladezyklus. Das bedeutet das Gerät bietet den Batterien die Boost - Spannung (und diese absorbieren den gesamten Strom bis zum max Strom für das Ladegerät) für so lange als möglich an. Dann lösst der Strom langsam nach.
- Page 14 Systeminformation / Alarme BATTER IESPANNUNG / OFF (RECHTES L.E.D. AUF ROT ) Dies ist Warnung das Gerät abzustellen. Dieser Alarm bedeutet die Spannung am Eingang zum Batterie-Batterie Lader ist mehr als 15,5V ü (f r 12 V Gerät , dies bedeutet für gewöhnlich dass die Ladequelle der Motorbatterie überlädt, dies kann die LiMa, Solarzelle,Batterieladegerät,Windgenerator etc.
- Page 15 Batterietypauswahl Vorgang: Start Gerät 1. Verkabeln Sie das Gerät laut Anleitung mit Ein- und Ausgang verbunden. 2. Um Gerät zu aktivieren muss Spannung über 13,3V steigen, entweder durch Start des Motors oder eines Batterieladers. Bitte checken Sie mit einem Voltmeter falls Sie unsicher sind. Falls Sie Led1 Led2 Batterietyp auswählen möchten, aktivieren Sie das Gerät noch nicht.
- Page 16 ProDigital WATERPROOF RoHS a n d SALTWATER T E S T E D compliant IP68 specification: Cet appareil n ’est pas conçu pour Taille : 230mm x 130mm x 50mm être utilisé par des personnes à Poids : 2.5Kg capacités physiques, sensorielles Système activé...
- Page 17 controle (optionelle) on / off Ignition Allumage ou interrupteur positive Important Les bornes négatives de la batterie moteur et de la batterie auxiliaire seront communes une fois les batteries connectées. L ’appareil connecte automatiquement Batterie Parc batterie auxiliaire les bornes négatives. démarrage Le parc choisi pour illustrer le schéma est de 36 volts, moteur 12 v...
-
Page 18: Principales Caractéristiques
’appareil puisse transmettre la chaleur. Cet appareil est étanche (Ip68), cependant il ne faut pas l ’installer dans l ’eau. Afin d ’éviter les risques de feu et de choc électrique assurez-vous que votre câblage est en bonne condition et que les câbles ont une taille adaptée aux besoins. - Page 19 Le chargeur batterie à batterie Sterling chargera votre parc de batteries auxiliaire environ 5 fois plus rapidement, et augmente la charge des batteries d ’environ 50 %. Il augmentera la durée de vie de vos batteries en les désulfatant. Le chargeur peut être programmé pour tous les types de batteries, scellées ou ouvertes, acide-plomb, gel, AGM;...
- Page 20 Réglages suivant les types de batteries: consulter la page 2 pour trouver les informations. Sélection du type de batteries: Avec les batteries modernes ce choix peut être plus compliqué qu ’il y parait au premier abord, bien lire les limites de garanties en rouge concernant le choix des batteries.
- Page 21 BOOST / Courant constant la led 1 est rouge Cette led est allumée au démarrage, elle doit rester allumer jusqu ’à la période d ’absorption, la led jaune s ’allume alors, ce qui prouve que la tension de charge est atteinte. ABSORPTION, LED1 = jaune Cette situation dure pendant toute la période où...
- Page 22 Installation de la procédure sélection des batteries: Démarrage. 1. Raccorder l ’appareil en respectant les instructions , les entrées et les sorties doivent être connectées. 2. Pour que l ’appareil soit activé vous devez atteindre une tension d ’entrée de 13,3 volts, soit en démarrant le moteur ou en branchant un chargeur de batteries.
