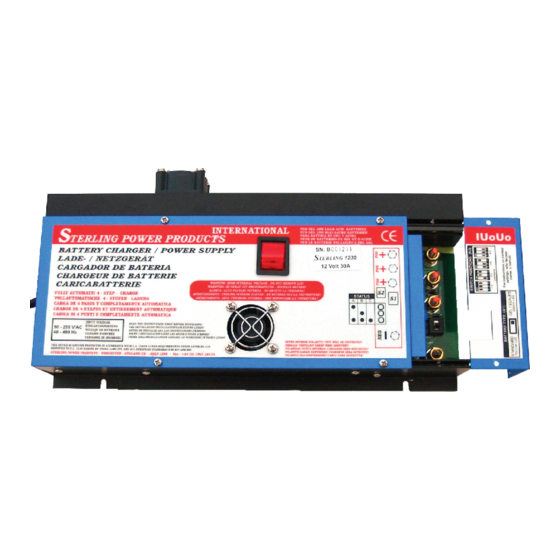

Instructions for the International Range
Battery Charger
1210CE
1220CE
1230CE
1240CE
1250CE
2415CE
2425CE
3616CE
Please read carefully before
starting to install it!
Installationsanleitung (ab Seite 8)
Vor der Installation sorgfältig
durchlesen und Hinweise beachten!
www.sterling-power.com
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Sterling Power Products 1210CE
Summary of Contents for Sterling Power Products 1210CE
- Page 1 TERLING POWER PRODUCTS ADVANCED POWER PRODUCTS MARINE, AUTOMOTIVE & INDUSTRIAL Instructions for the International Range Battery Charger 1210CE 1220CE 1230CE 1240CE 1250CE 2415CE 2425CE 3616CE Please read carefully before starting to install it! Installationsanleitung (ab Seite 8) Vor der Installation sorgfältig durchlesen und Hinweise beachten! www.sterling-power.com...
- Page 2 1 hr per switch, in order to set these switches divide the battery charger amp/hr into the battery bank size ( domestic bank ) e.g take a 25 amp charger on a 200 amp hr battery bank = a ratio of 8 : 1 .
- Page 3 4 step charge: this unit is a battery charger/powerpack, its first job is to charge the batteries, upon switching the charger on the orange l.e.d and green ( or yellow...
- Page 4 is...
- Page 5 the plates falls to the bottom of the battery, this will at some stage cause that battery cell to short out and cease to exist as a cell, this in effect causes the other cells to over charge, and as a result the water in the batteries is slowly ( at first ) gassed of, as the water level drops down the plates the gassing...
- Page 6 pack will give 50 amps at 12.6 volts = Other Sterling Products 630. this means that two chargers of interest which on the shelf appear the same are other sterling in fact separated by 300%, it is there fore important to find the output power of a charger and not its UNIVERSAL DIGITAL ADVANCED current ( the input power ie 240 volt end...
- Page 7 INSTALLATIONSANLEITUNG International LADE-/NETZGERÄTE Wir danken Ihnen für den Kauf eines sehr fortschrittlichen Hochleistungs-Lade- /Netzgerätes. Erklärung der Funktionsweise: Das von Ihnen erworbene Lade-/Netzgerät arbeitet mit einer doppelten Schaltnetztechnik. Bei der Schaltnetztechnik wird die 230V Wechselstrom- Eingangsspannung neu getaktet und in der Spannung verändert, durch mehrere Schaltstufen geleitet und erst sehr spät gleichgerichtet.
- Page 8 Ladegerät. Wichtig ist jedoch, daß bei der Installation nur einer Batterie alle positiven Ausgänge miteinander verbunden werden, damit auch dieser Ausgang die Referenzspannung der Batterie erhält. Ansonsten schaltet das Lade-/Netzgerät sofort in die 2. Ladestufe, wodurch eventuell Ihre Batterie nicht effektiv geladen wird. Der vorhandene Batterietyp und die Batteriekapazität läßt sich durch die richtige Ladeschlußspannung und die Ausgleichsladungszeit sehr einfach einstellen.
- Page 9 Vorbereitung: Es ist nicht schwierig, das Lade-/Netzgeräte richtig einzubauen, wenn Sie folgende Installationsschritte beachten. Empfohlene Werkzeuge und Materialien: 10A, 15A & 20A – Geräte: - bei einer Entfernung von bis zu 2 m -> 6mm² Kabel - bei einer Entfernung von bis zu 5 m -> 10mm² Kabel 25A, 30A &...
- Page 10 Das Sterling Lade-/Netzgerät muß unbedingt trocken installiert und betrieben werden. Wie jedes offene elektronische Gerät wird auch dieses durch Nässe zerstört. Es darf niemals direkten oder indirekten Kontakt mit Wasser ausgesetzt werden. Das STERLING – Ladegerät darf NICHT im Maschinenraum Achtung: eines Benzinmotors, nicht im Batterieraum und nicht in der Nähe von Benzintanks montiert werden! (EXPLOSIONSGEFAHR!)
- Page 11 Parametereinstellung Einstellung der richtigen Ladeschlußspannung: GEL- / versiegelte Batterien: Dieser Batterietyp darf nur bis zur maximalen Ladeschlußspannung von 14,4V/28,8V geladen werden. Der schwarze Schalter muß nach oben (2). Die obere LED wird grün leuchten. Offene Bleibatterien: Dieser Batterietyp kann bis zur Ladeschlußspannung von 14,8V/29,6V geladen werden.
- Page 12 Bei Fragen oder defekten Geräten wenden Sie sich bitte immer direkt an uns! (Ein schneller Garantieaustausch kann nur hier erfolgen!!) STERLING POWER PRODUCTS GREGORY’S MILL ST. * WORCESTER WR3 8BA * ENGLAND Tel: +44 1905 731816 * Fax: +44 1905 26155 email: help@sterling-power.com...
- Page 13 STEP 1 = CONSTANT CURRENT CHARGE STEP 3 = CONSTANT VOLTAGE AT 13.5 VOLTS STEP 4 = LOW VOLTAGE RESET TO STEP1 STEP 3 = CONSTANT VOLTAGE AT 13.5 VOLTS STEP 4 = LOW VOLTAGE RESET TO STEP1 1210CE 1220CE 2415CE...
- Page 14 110V/230V/AC TERLING CHARGER POWER/PACK Earth/ Erdung Rec. Fuse (max. Output +10A) Empf. Sicherung (max. Leistung +10A) 110V/230V/AC TERLING CHARGER POWER/PACK Earth/ Erdung Rec. Fuse (max. Output +10A) Empf. Sicherung (max. Leistung +10A) 110V/230V/AC TERLING CHARGER POWER/PACK Earth/ Erdung Rec. Fuse (max. Output +10A) Empf.
- Page 15 KONTROLLE UND INFORMATION IST ALLES! BATTERIE - MANAGEMENT - „PRO - DIGITAL“ 1 x Amperestundenanzeige(Ah) / 4 x Voltanzeige / 4 x Ampereanzeige Merkmale und Funktionen 4 x Spannungsmessung (unabhängig) 4 x Strommessung (unabhängig) 1 x Amperestundenanzeige Computergesteuerte Datenaufbereitung Der Nebenwiderstand zur Strommessung kann sowohl in die positive als auch in die negative Leitung eingesetzt werden.
- Page 16 OPTIMALES BATTERIELADEN MIT IHRER STANDARD- LICHTMASCHINE! BESSER GEHT’S NICHT. HOCHLEISTUNGSREGLER Standard-Lichtmaschinen sind schlechte Batterielader! Deshalb volle Kraft für Ihre Batterien! Merkmale und Funktionen Digitale Softwaresteuerung IUoUo - Ladekennlinie (4-Stufen) 100%ige Ladung der Batterien Übersteuerung aller Spannungsverluste zwischen Lichtmaschine und Batterien Kürzere Ladezeiten und damit kürzere Maschinenlaufzeiten (ökologisch sinnvoll)
