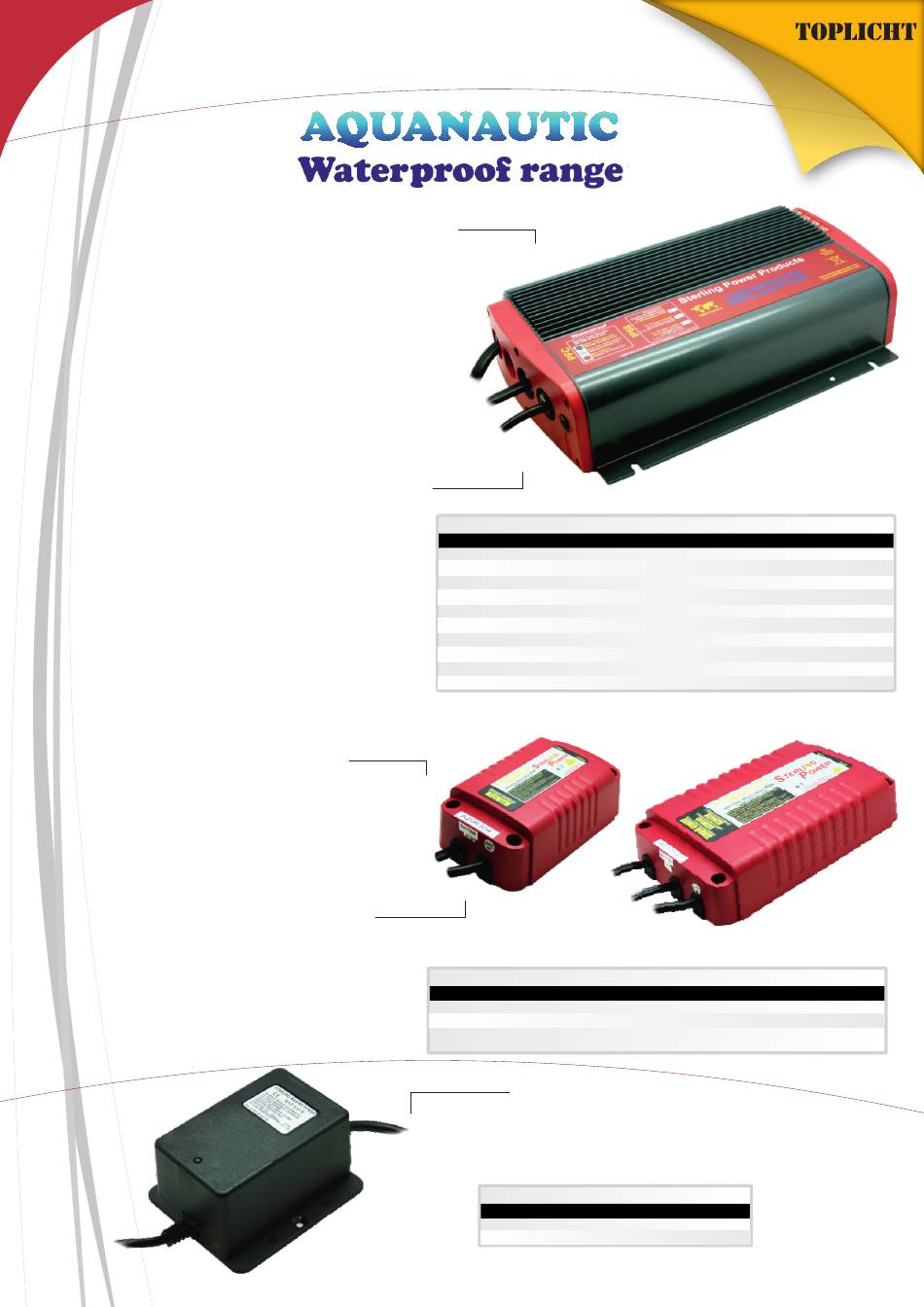

Waterproof Battery Chargers

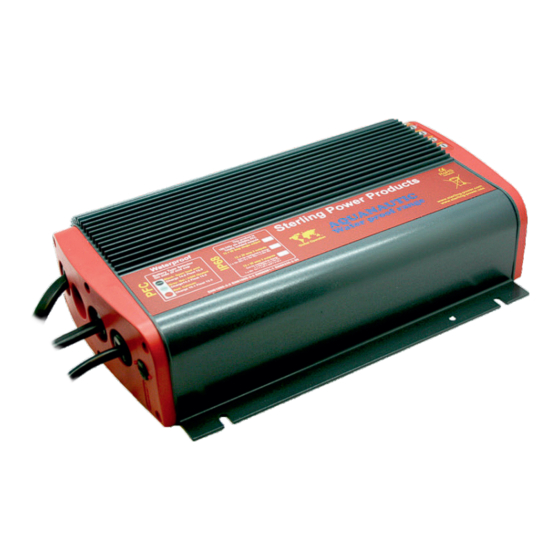

The Waterproof Aquanautic battery charger
is a fully sealed, fully waterproof and fully dust
ingress/proof built to IP67 marine grade
battery charger. The charger features active
power factor correction, this allows for
global AC input (90VAC-270VAC) and
improved efficiency.
– Power Factor Corrected( active ) 0.99-1 (PFC)
– 90VAC-270VAC input (47-70Hz).
– Extruded aluminum housing.
– Pre-fused and pre-wired with 1.5 m cable.
– waterproof built to IP67 standard.
– Adaptive charging, ensuring maximum charge in
the batteries.
– LED power and charge indicators.
– Pre-fused and gold plated terminals.
– Up to 3 isolated outputs.
– Preset charging profiles AGM, Gel, flooded lead
acid.
– Available in 8A / 12A / 20A
– Available in 12V / 24V / 36V
– Dynamic thermal output control, reduces power
rather than over heats.
The Pro Sport 5 and 5/5
A range of battery chargers
designed to IP68 standard.
Available in 5A and 10A
models. 12V and 24V.
– 12V 5A and 24V 5A (10A at 12V - 2 output)
– Moulded plastic case.
– Ignition Protected
– Epoxy filled, IP68 proofing.
– Adaptive charging, ensuring maximum
charge in the batteries.
– LED power and charge indicators.
– Pre-fused and pre-wired with 1.5 m cable.
– Up to 3 fully isolated outputs.
– Dynamic thermal output control, reduces
power rather than over heats.
Waterproof Aquanautic PFC
Output (V)
Output(s)
Current(A)
12
1
8
12 & 24
2
8 at 12V 4 at 24V
12
1
12
12 & 24
2
12 at 12V 6 at 24V
12
1
20A/12V
12 & 24
2
20A/12V 10A/24V
12 & 24 & 36
3 20A/12V 10A/24V 6A/36V 290 x 170 x 65
The Pro Sport 5
12V 5A only
Pro Sport 5 and 5/5 Waterproof Battery Charger 230V AC 50 Hz only
Current (V)
Current (A)
Output(s)
12
5
12/24
12V (2 x 5A) / 12V (1 x 10A)
or 24V (1 X 5A)
This 1A float charger is ignition protected
and IP68 waterproof. The charger is pre-wired
and only works at 12V. It is ideal for jet bikes,
small boats, lawn mowers etc.
1A Float Charger
(V)
(A) Size L x W x D mm Weight Kg
12
1
60 x 60 x 60
Tel.: +49 ( 0 ) 40 - 88 90 100
110-230V Active Power Factor Correction
Size L x W x D mm
Weight Kg
180 x 170 x 65
2.5
180 x 170 x 65
2.5
200 x 170 x 65
2.8
200 x 170 x 65
2.8
290 x 170 x 65
3.8
290 x 170 x 65
3.0
3.2
The Pro Sport 5/5
12V and 24V
Size L x W x D mm
Weight kg
1
75 x 150 x 65
2.5
2
230 x 130 x 90
3.5
SKU
0.5
121CE
TOPLICHT 12.April 2017
Schiffsausrüster
www.toplicht.de
SKU
PSP1281
PSP1282
PSP12121
PSP12122
PSP12201
PSP12202
PSP12203
SKU
PS125
PS1255
