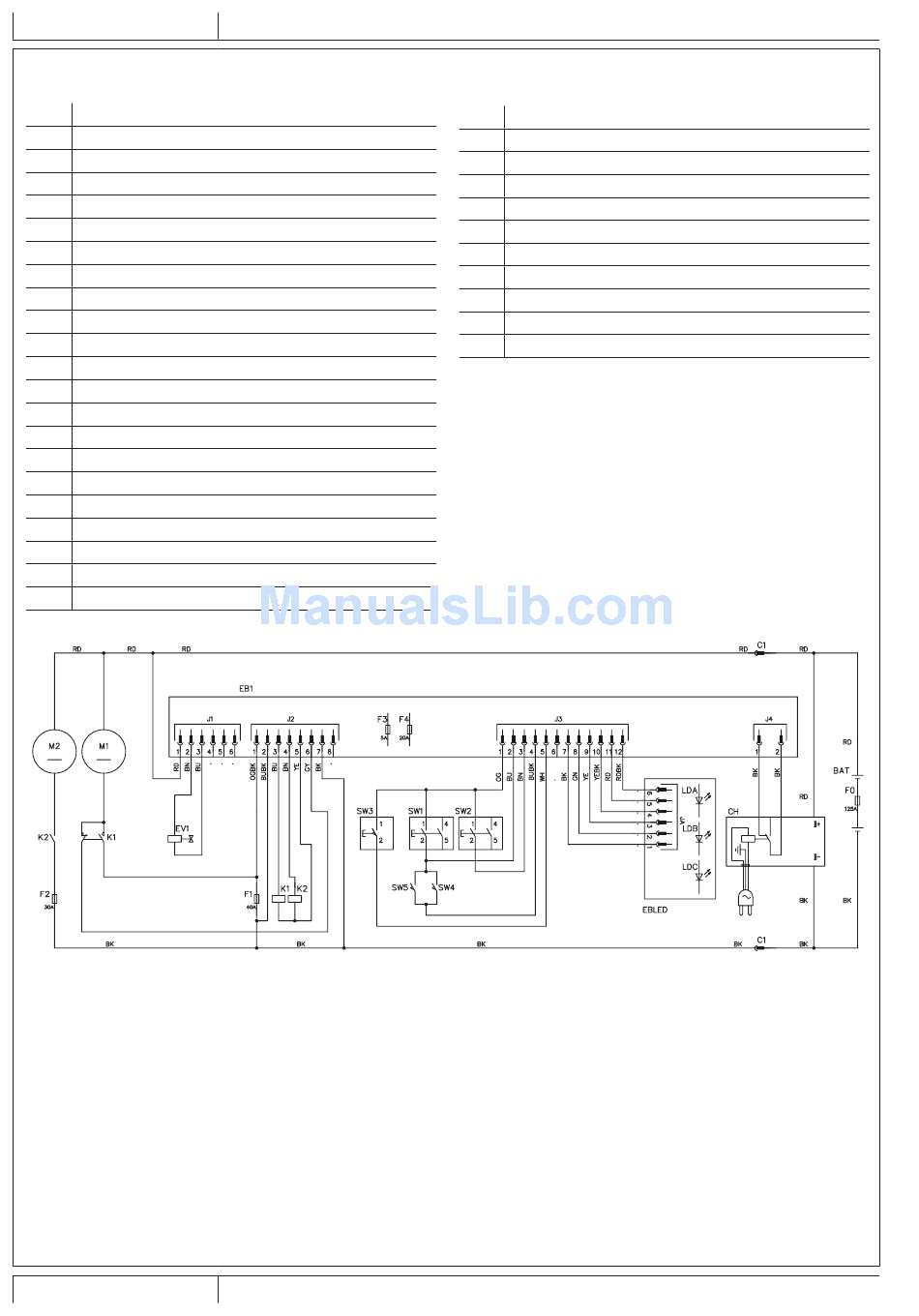

ELEKTRISCH SCHEMA

Legende
BAT
Accu 24 V
C1
Stekker accu
CH
Acculader
EB1
Elektronische installatie regeling functies
EBLED Schema lampjes
EV1
Magneetklep voor het reinigingsmiddel
F0
Zekering accu (125 A)
F1
Zekering voor de motor van de borstel (40 A)
F2
Zekering voor de aanzuigmotor (30 A)
F3
Zekering signaleringscircuit (5 A)
F4
Zekering voor loskoppeling borstel (20 A)
K1
Schakelaar voor de borstel
K2
Relais van de aanzuigmotor
LDA
Groen lampje
LDB
Groen/geel lampje
LDC
Groen/rood lampje
M1
Motor voor de borstel
M2
Motor aanzuigsysteem
SW1
Schakelaar borstel
SW2
Schakelaar aanzuigsysteem
SW3
Schakelaar voor toevoer van het reinigingsmiddel
SW4,5 Schakelaar inschakeling borstel
10
GEBRUIKSAANWIJZING
SCRUBTEC 343.2 - 9099636000
Kleurcodering
BK
Zwart
BU
Blauw
BN
Bruin
GN
Groen
GY
Grijs
OG
Oranje
PK
Roze
RD
Rood
VT
Paars
WH
Wit
YE
Geel
P100639
