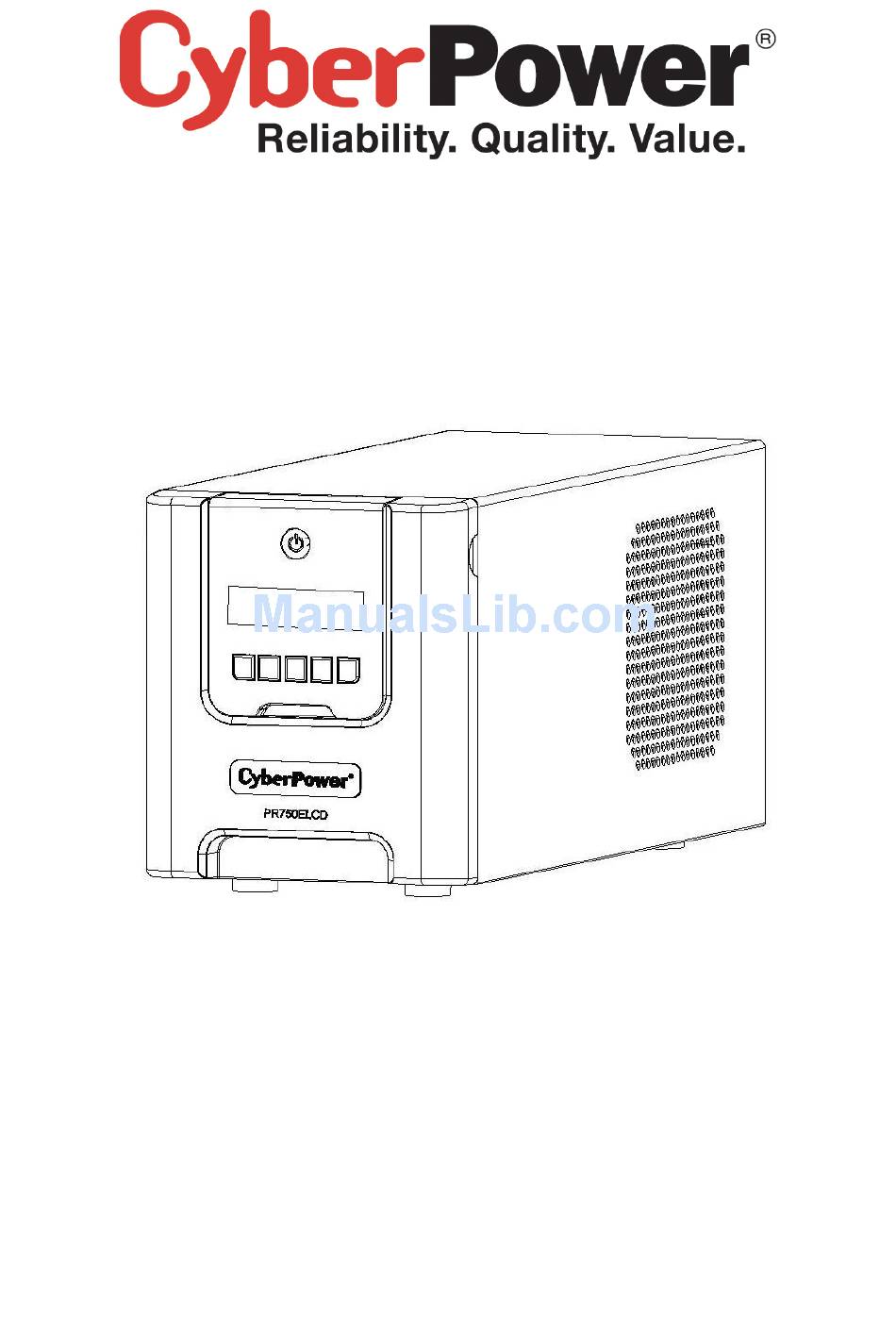

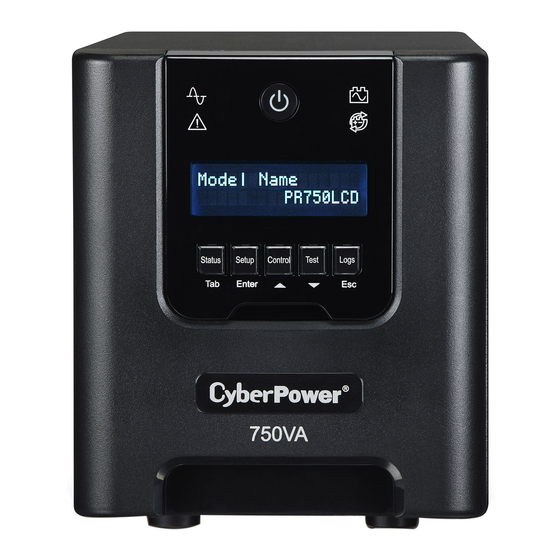

  • Page 1 PR750ELCD User’s Manual K01-0000224-00...

  • Page 2: Important Safety Instructions

    2.Ensure that the equipment plugged into the battery power-supplied/surge outlets does not exceed the UPS unit's rated capacity (750VA/675W for PR750ELCD). If the rated unit capacities are exceeded, an overload condition may occur and cause the UPS unit to shut down or the circuit...

  • Page 3: Basic Operation

    BASIC OPERATION DESCRIPTION 1. Power Switch / Power On Indicator Used as the master on/off switch for equipment connected to the battery power supplied outlets. 2. Online Indicator This LED is illuminated when the utility power is normal and the UPS outlets are providing power, free of surges and spikes.
  • Page 4 configuration. This button is also used to scroll up. For more information about the Control/Up button, please refer to the Function Setup Guide. 9. Down / Test Button Press the Test switch for 1 second to enter test menu and then select the functions for configuration. This button is also used to scroll down.

  • Page 5: Hardware Installation Guide

    HARDWARE INSTALLATION GUIDE 1. Your new UPS may be used immediately upon receipt. However, recharging the battery for at least 8 hours is recommended to ensure that the battery's maximum charge capacity is achieved. Charge loss may occur during shipping and storage. To recharge the battery, simply leave the unit plugged into an AC outlet.

  • Page 6: Battery Replacement

    CYBERPOWER GREENPOWER UPS™ TECHNOLOGY CyberPower’s Green Commitment CyberPower is dedicated to the development of green products, and has adopted Green practices throughout its business, including: membership in Climate Savers Computing Initiative (CSCI), accordance with the Restriction on Hazardous Substances (RoHS), Waste Electrical and Electronic Equipment (WEEE) protocols, as well as ISO 14001 and IECQ QC080000.

  • Page 7: Battery Replacement Procedure

    BATTERY REPLACEMENT PROCEDURE: 1. Turn off and unplug all connected equipment. 2. Turn the UPS off and unplug it from the AC power source. 3. Remove the front panel of the UPS. 4. Pull out both round knobs and remove the battery compartment cover completely off of the unit. 5.

  • Page 8: Definitions For Illuminated Lcd Indicators

    DEFINITIONS FOR ILLUMINATED LCD INDICATORS Status Menu Operation Mode Battery Information Load Power Input Load VA Output Load Amps Last Self Test Load Energy Date & Time Estimated Runtime Setup Menu Setup Wizard Auto Self Test Language Date & Time Utility Power Battery Change Date MIN O/P Voltage...

  • Page 9: Technical Specifications

    TECHNICAL SPECIFICATIONS Model PR750ELCD Capacity (VA) 750VA/675W Input Frequency Range 47~63Hz (Auto Sensing) AVR Function Output On Battery Output 230Vac +/-5% Voltage On Battery Output 50/60Hz +/-1% Frequency Overload Protection On Utility: Circuit Breaker & Internal Current Protection On Battery: Internal Current Limiting...

  • Page 10: Troubleshooting

    Contact CyberPower Systems at Battery Overcharge support@cpsww.eu Contact CyberPower Systems at Over Temperature support@cpsww.eu Additional troubleshooting information can be found at www.cpsww.eu For more information, visit www.cpsww.eu or contact Cyber Power Systems, Inc. E-MAIL: sales@cpsww.eu All rights reserved. Reproduction without permission is prohibited.
  • Page 11 PR750ELCD Bedienungsanleitung...

  • Page 12: Wichtige Sicherheitshinweise

    ÜBERBLICK Die PR750ELCD hat eine automatische Spannungsregulierung bei Instabiler Versorgungsspannung. Die PR750ELCD bietet einen Überspannungsschutz von 405 Joule und schaltet bei Stromausfall auf batterie-gepufferte Stromversorgung um. Die PR750ELCD liefert konstanten Strom für Ihren Computer und die mitgelieferte Software fährt Ihren Computer im Falle eine Stromausfalles geregelt herunter.
  • Page 13 Stromkeisunterbrecher spricht an. GRUNDFUNKTIONEN Beschreibung Netzsschalter / Funtionsanzeige Haupt-Ein-/Ausschalter für die angeschlossenen Geräte. Anzeige Netztbetrieb Diese LED ist unterhalb des Netzschalters und leuchtet auf, wenn das Gerät eingeschaltet und an den Ausgängen keine Störungen anliegen. Anzeige Batteriebetrieb Diese Icon wird bei bei starken Stromschwankungen bzw. Stromausfall sichert, und gleichzeitig ertönt ein aktustisches Warnsignal (2 x kurzes Piepsen im Wechsel mit einer Pause).
  • Page 14 der Einstellungsanleitung. Up / Control Taster Durch Drücken des Control Tasters für 1 Sekunde gelangen Sie in das Control Menü. Wählen Sie dann die enstprechenden Funktionen zur Konfiguration. Weitere Hinweise hierzu finden Sie ihn der Einstellungsanleitung. Down / Test Taster Drücken Sie den Test Taster für 1 Sekunde und Sie gelangen in das Test Menü.

  • Page 15: Installieren Der Usv

    INSTALLIEREN DER USV 1. Sie können Ihre neue USV gleich nach dem Erhalt nutzen. Zuvor empfehlen wir Ihnen jedoch, die Batterien für mindestens acht Stunden aufzuladen, um sicher zu stellen, dass die Batterie ihre maximale Kapazität erreicht hat. Während des Transportes oder der Lagerung kann es zu teilweiser Entladung gekommen sein.
  • Page 16 CYBERPOWER GREENPOWER USV TECHNOLOGIE CyberPower’s Green-IT Engagement CyberPower engagiert sich bei der Entwicklung von Green-IT PRodukten und bringt im gesamten Produktions- und Geschäftsumfeld Green-IT Technologies zum Einsatz, was auch in der Mitgliedschaft der Climate Savers Computing Initiative (CSCI), der Reduktione gefährlicher Stoffe (RoHS), der Entsorgungsrichlinien für elektrischen und elektonischen Schrott (WEEE), wie auch der Zertifizierung nach ISO 14001 und IECQ QC080000 zum Ausdruck kommt.

  • Page 17: Wechseln Der Batterien

    Batteriefach. 4. Tragen Sie Gummihandschuhe und Gummistiefel. 5. Vergewissern Sie sich, dass die Batterie nicht versehentlich geerdet ist. Entfernen Sie etwaige Erdungen. DIE ERDUNG EINER BATTERIE KANN ZU EINEM ELEKTRISCHEN SCHLAG FÜHREN! Die Wahrscheinlichkeit eines solchen Schlages kann verringert werden, wenn eine versehentliche Erdung während der Installation oder Wartung entfernt wird (diese trifft für USV und externe Batterieerweiterungen zu, die nicht an eine geerdete Spannungsversorgung angeschlossen sind.) WECHSELN DER BATTERIEN:...
  • Page 18 DEFINITIONS FOR ILLUMINATED LCD INDICATORS Status menu Betriebsmodus BAT INFO Belastung Eingang Last VA Ausgang Last Amp Letzter Test Energieverbrauch Datum & Zeit Erw. Laufzeit Setup menu Setup Menü? Auto Selbsttest Sprache Datum & Zeit Netzspannung BAT Wechsel Dat MIN O/P Volt Firmware Update? MAX O/P Volt PW Meter Reset?

  • Page 19: Technische Spezifikationen

    TECHNISCHE SPEZIFIKATIONEN Modell PR750ELCD Kapazität (VA) 750VA/675W Eingang Frequenzbereich 47~63Hz (autosensorik) AVR Funktion Ausgang Ausgangsspannung im 230Vac +/-5% Batterie-Modus Ausgangsfrequens im 50/60Hz +/-1% Batterie-Modus Überladungsschutz USV: Stromkreisunterbrechung & Interne Strombegrenzung, Batterie: Interne Strombegrenzung Spannungsschutz Blitzschutz/Unterspannung Betriebstemperatur +32°F to 104°F ( 0°C to 40°C ) Aufmaße...
  • Page 20 Kontaktieren Sie CyberPower Systems Übertemperatur unter: support@cpsww.eu Weitere Fehleranalyse-Informationen finden die auf der Seite: www.cpsww.eu Für weitere Informationen besuchen Sie unser Webseite www.cpsww.eu oder kontaktieren Sie uns unter: Cyber Power Systems, Inc. E-MAIL: sales@cpsww.eu Alle Rechte vorbehalten. Vervielfältigung ist ohne Erlaubnis verboten.
  • Page 21 PR750ELCD Instrukcja obsługi...

  • Page 22: Ważne Instrukcje Bezpieczeństwa

    OPIS Urządzenie PR750ELCD zapewnia automatyczną regulację napięcia wyjściowego przy niestabilnym zasilaniu. The PR750ELCD UPS chroni dołączone urządzenia przed przepięciami o energii 405 Joules oraz przy braku zasilania sieciowego, zasila te urządzenia. The PR750ELCD zapewnia stałe zasilanie twojego systemu komputerowego a dołączone oprogramowanie automatycznie zachowa otwarte pliki i wyłączy komputer podczas utraty zasilania.

  • Page 23: Podstawowa Obsługa

    2. Upewnij się, że sprzęt podłączony do wyjść zasilanych bateryjnie nie przekracza znamionowej mocy (750VA/675W for PR750ELCD). Jeśli przekroczona zostanie znamionowa moc urządzenia, może dojść do przeciążenia powodującego wyłączenie UPS oraz zadziałanie wyłącznika samoczynnego. PODSTAWOWA OBSŁUGA OPIS Wyłącznik zasilania/Wskaźnik zasilania Używany jako główny wyłącznik urządzeń...
  • Page 24 konfiguracji UPSa Up / Control Przyciśnij przycisk Control przez 1 sekundę aby wejść do menu kontroli i wybierz funkcję do skonfigurowania. Przycisk wykorzystuje się także do przechodzenia w góre menu. Więcej informacji odnośnie użycia przycisku Up/Control w Przewodniku konfiguracji UPSa. Down / Test Przyciśnij przycisk Test przez 1 sekundę...
  • Page 25 WYTYCZNE DLA INSTALACJI 1. Twój nowy UPS jest gotowy do użytku natychmiast po dostarczeniu. Jednakże podczas wysyłki i magazynowania może nastąpić częściowe rozładowanie, dlatego zaleca się ładować akumulatory przez co najmniej osiem godziny, aby zapewnić osiągnięcie maksymalnego stanu naładowania. Aby naładować...

  • Page 26: Wymiana Akumulatorów

    TECHNOLOGIA GREENPOWER W UPS CYBERPOWER CyberPower w trosce o środowisko Firma CyberPower w trosce o przyrodę podjęła się projektowania i rozwijania urządzeń przyjaznych środowisku naturalnemu. W ramach rozwijania „zielonych produktów” firma podjęła szereg inicjatyw: jest członkiem ekologicznej grupy Climate Savers Computing Initiative (CSCI), jej produkty są zgodne z protokołami ograniczeń...
  • Page 27 PROCEDURA WYMIANY AKUMULATORA: 1. Wyłącz i wyjmij wtyczki wszystkich podłączonych urządzeń. 2. Wyłącz UPS i wyjmij jego wtyczkę ze źródła zasilania. 3. Usuń przedni panel UPSa. 4. Wyciągnij dwa okrągłe zabezpieczenia pokrywy akumulatorów a następnie zdejmij pokrywę. 5. Wyjmij akumulatory. 6.
  • Page 28 ZNACZENIE SYGNALIZACJI NA WYŚWIETLACZU LCD Status Menu Tryb pracy Informacja o akumulatorach Obciążenie Wejście Obciążenie VA Wyjście Obciążenie A Ostatni Self Test Zużyta energia Data & Godzina Pozostały czas pracy Setup Menu Kreator ustawień. Auto Test Język Data & Godzina Jakość...

  • Page 29: Specyfikacja Techniczna

    SPECYFIKACJA TECHNICZNA Model PR750ELCD Moc (VA) 750VA/675W Wejście Zakres częstotliwości 47~63Hz (Auto Sensing) Wyjście Napięcie w trybie 230Vac +/-5% bateryjnym Częstotliwość w trybie 50/60Hz +/-1% bateryjnym Ochrona przed w urządzeniu: wyłącznik przeciążeniowy, przeciążeniem w układzie akumulatora: ograniczenie prądu wewnętrznego Zabezpieczenia przeciążeniowe /...

  • Page 30: Rozwiązywanie Problemów

    Prosimy o kontakt z dystrybutorem lub Przegrzanie support@cpsww.eu Dodatkowe informacje doootyczące rozwiazywania problemów dostępne na www.cpsww.eu Więcej informacji znajdziesz na stronie www.cpsww.eu lub kontaktując się z Cyber Power Systems, Inc. E-MAIL: sales@cpsww.eu Wszelkie prawa zastrzeżone. Zabronione jest kopiowanie całości lub części bez zezwolenia.
  • Page 31 PR750ELCD Uživatelská příručka...

  • Page 32: Důležité Bezpečnostní Pokyny

    Pokud potřebujete zařízení vybít, vypněte a odpojte jej z el. sítě. VAROVÁNÍ! NEPOUŽÍVEJTE PRO LÉKAŘSKÉ PŘÍSTROJE A PŘÍSTROJE PRO ZÁCHRANU ŽIVOTA! Cyber Power nedodává přístroje pro záchranu života nebo pro lékařské aplikace. V žádném případě nepoužívejte tyto produkty, pokud by měly ovlivnit provoz nebo bezpečnost zařízení pro záchranu života nebo péči o pacienty.
  • Page 33 ZÁKLADY OBSLUHY POPIS Vypínač/indikátor zapnutí Hlavní vypínač zařízení připojených k UPS. Indikátor Online Tato kontrolka svítí, když UPS pracuje v normálním režimu a na výstupu z UPS je signál bez přepětí a špiček napětí. Indikátor provozu na baterie Tato kontrolka se rozsvítí při výpadku napájení a UPS zároveň vydává zvukový signál (dvojí krátké...
  • Page 34 uvedeny v Průvodci nastavením funkcí. Tlačítko Dolů/Test Při stisknutí po dobu 1s se spustí menu test a umožní konfiguraci jednotlivých funkcí. Toto tlačítko se také používá pro rolování dolů. Další informace a možnosti použití tlačítka jsou uvedeny v Průvodci nastavením funkcí. 10.
  • Page 35 PRŮVODCE INSTALACÍ HARDWARE 1. UPS můžete začít používat ihned. Doporučujeme dobití baterie po dobu min. 4h, aby bylo zajištěno dosažení maximální kapacity baterie. Část kapacity se může ztratit během přepravy nebo skladování. Zapojte UPS do el. zásuvky. Zařízení se dobíjí jak při zapnutém tak i vypnutém stavu. Pozn.: UPS je zabezpečena proti náhodnému zapnutí...

  • Page 36: Výměna Baterie

    TECHNOLOGIE GREENPOWER UPS™ OD CYBERPOWER Ekologický závazek CyberPower Společnost CyberPower se zaměřuje na vývoj “zelených” produktů a podle toho přijala v podnikání zásady zaměřené na svůj závazek, mezi které patří: členství v Climate Savers Computing Initiative (CSCI), výrobní a technologické postupy v souladu se zákazem nebezpečných látek (RoHS), s nařízením o nakládání...
  • Page 37 7. Připojte nové baterie (odpovídajícím červeným a černým kabelem). 8. Vložte baterie zpět do schránky. 9. Vložte zpět kryt a připevněte jej pomocí knoflíků. 10. Před opětovným připevněním předního panelu z něj vyjměte displej LCD. 11. Výměna LCD panelu – než umístíte displej zpět na UPS, srolujte kabel a uložte jej zpět do prostoru mezi předním panelem a krytem baterie.
  • Page 38 VYSVĚTLENÍ INDIKÁTORŮ NA LCD DISPLEJI Menu Status Provozní režim Informace o baterii Napětí na zátěži Vstup Zátěž VA Výstup Zátěž A Poslední samočinný test Energie zátěže Datum a čas Předpokládaná doba běhu Menu nastavení Průvodce nastavením Automatický samočinný test Jazyk Datum a čas Napájení...

  • Page 39: Technická Specifikace

    TECHNICKÁ SPECIFIKACE Model PR750ELCD Kapacita (VA) 750VA/675W Vstup Rozsah frekvence 47~63Hz (automaticky) Výstup Výstupní napětí na 230Vac +/-5% baterii Výstupní frekvence na 50/60Hz +/-1% baterii Ochrana proti přetížení na zařízení: jistič a vnitřní proudový chránič na baterii: vnitřní proudové omezení...

  • Page 40: Řešení Potíží

    Kontaktujte CyberPower Systems: Překročena teplota support@cpsww.eu Další možné potíže a jejich řešení je uvedeno na www.cpsww.eu Pro další informace navštivte www.cpsww.eu nebo nás kontaktujte: Cyber Power Systems, Inc. E-MAIL: sales@cpsww.eu Všechna práva vyhrazena. Kopírování bez povolení je zakázáno.
  • Page 41 PR750ELCD Οδηγίες Χρήσης...
  • Page 42 ΠΕΡΙΛΗΨΗ Το PR750ELCD περιλαµβάνει αυτόµατη ρύθµιση τροφοδοσίας ρεύµατος για την περίπτωση τροφοδοσίας κακής ποιότητας ρεύµατος από την πρίζα. Το PR750ELCD περιέχει προστασία µέχρι 405 Joules, και παρέχει τροφοδοσία ηλεκτρισµού µέσω µπαταρίας σε περιπτώσεις κοπής του ηλεκτρικού. Το PR750ELCD παρέχει κανονική και ποιοτική τροφοδοσία ηλεκτρισµού στην συσκευή µε την οποία...

  • Page 43: Βασικη Λειτουργια

    διακοπές ρεύµατος και για ρεύµα κακής ποιότητας), δεν υπερβαίνει τα αναγραφόµενα µεγέθη του UPS (750VA/675W για το PR750ELCD). Εάν τα αναγραφόµενα µεγέθη έχουν υπερβεί, µπορεί να δηµιουργηθεί υπερφόρτωση που θα οδήγηση την µονάδα UPS σε αυτόµατο κλείσιµο ή «πέταγµα» της...
  • Page 44 Όταν αυτό το LED φωτάκι είναι αναµµένο, υπάρχει πρόβληµα µε το UPS. είκτης Αλλαγής Μπαταρίας Όταν αυτό το LED φωτάκι είναι αναµµένο, οι µπαταρίες έχουν φθαρθεί και θέλουν αλλαγή. Πλήκτρο Tab / Πληροφοριών Συστήµατος Για πληροφορίες του UPS, πατήστε το πλήκτρο αυτό για 1 δευτερόλεπτο. Για χρήση του πλήκτρου αυτού...
  • Page 45 Σε περίπτωση ανάγκης (όπως πληµµύρας η πυρκαγιάς), µε το πάτηµα ενός κουµπιού από µακριά όλη α τροφοδοσία ρεύµατος σε UPS και συνδεδεµένες συσκευές θα διακοπεί αυτόµατα! Ο διακόπτης EPO ευκατάστατε σε µια εξωτερική περιοχή και συνδέετε µε την συσκευή κάνοντας χρήση...
  • Page 46 πως γίνεται: a. Βγάλτε την οθόνη από το µπροστινό πλαίσιο. b. Κρεµάστε την στον τοίχο ή επιτραπέζια εάν προτιµάτε. c. Για να την βάλετε πίσω στο UPS, τυλίξτε το καλώδιό της και τοποθετήστε το στον χώρο µεταξύ του πλαισίου και του πίσω µέρους της οθόνης. Μετά, τοποθετήστε την οθόνη πίσω στο πλαίσιο. Η...
  • Page 47 παρακάτω προφυλάξεις πριν αντικαταστήσετε τις µπαταρίες: 1. Αφαιρέστε όλα τα µεταλλικά αντικείµενα από επάνω σας, (π.χ. ρολόγια, δαχτυλίδια, κ.λ.π.). 2. Χρησιµοποιήστε µόνο εργαλεία µε µονωτική επένδυση στα χερούλια. 3. ΜΗΝ αφήνετε εργαλεία η άλλα µεταλλικά αντικείµενα επάνω από τις µπαταρίες. 4.
  • Page 48 ΠΡΟΣ ΙΟΡΙΣΜΟΣ Τ Ν ΜΗΝΥΜΑΤ Ν ΤΗΣ Φ ΤΕΙΝΗΣ LCD ΟΘΟΝΗΣ Menu Κατάστασης Κατάσταση Λειτουργίας Πληροφορίες Μπαταριών Φορτίο Ισχύος Είσοδος Φορτίο Volt Amperes Έξοδος Φορτίο Amperes Τελευταίο Test Λειτουργίας Χαµηλή Ενέργεια Ηµεροµηνία και Ώρα Υπολογισµός Runtime Setup Menu Βοηθός Setup Αυτόµατο...

  • Page 49: Τεχνικεσ Προ Ιαγραφεσ

    ΤΕΧΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ Μοντέλο / Τύπος PR750ELCD Ισχύς (VA) 750VA/675W Είσοδος Ρεύµατος 47~63Hz (Αυτόµατη Αναγνώριση) Συχνότητα Ρεύµατος Λειτουργία AVR ΝΑΙ Έξοδος Ρεύµατος Έξοδος Ρεύµατος µε 230Vac +/-5% Μπαταρία Έξοδος Συχνότητας 50/60Hz +/-1% Ρεύµατος µε Μπαταρία Προστασία Υπερφόρτωσης Στο Ρεύµα: Αυτόµατη Ασφάλεια και Εσωτερική Προστασία.

  • Page 50: Αντιμετ Πιση Προβληματ Ν

    ΑΝΤΙΜΕΤ ΠΙΣΗ ΠΡΟΒΛΗΜΑΤ Ν Πρόβληµα Πιθανή Αιτία Λύση Οι παροχές του UPS Κλείστε το UPS και αποσυνδέστε Ο Circuit breaker έχει σταµατούν να δίνουν τουλάχιστον µια συσκευή από αυτό. Περιµένετε 10 δευτερόλεπτα, κάντε reset ρεύµα. Η Αυτόµατη ενεργοποιηθεί εξαιτίας Ασφάλεια (Circuit Breaker) στον...
