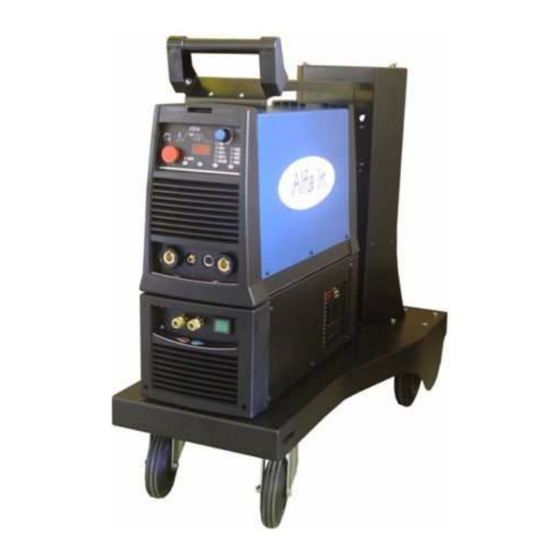

Alfa IN alfin 281 w Service Manual

Hide thumbs

Advertisement

Quick Links

Download this manual
MG057-2 SERVISNÍ MANUÁL / SERVICE MANUAL ALFIN 281 W
SERVISNÍ MANUÁL ALFIN 281 W
1.
VAROVÁNÍ
UPOZORNĚNÍ – Pouze osoba splňující
kvalifikaci danou zákonem je oprávněna
opravovat stroj.
PŘED OTEVŘENÍM KRYTU STROJE JEJ
ODPOJTE VYTAŽENÍM SÍŤOVÉ VIDLICE ZE
SÍTĚ.
Každé 4 měsíce otevřete stroj a jemně ho
vyfoukejte stlačeným suchým vzduchem
POZOR, NEPOUŽÍVEJTE STLAČENÝ
VZDUCH O PŘÍLIŠ VYSOKÉM TLAKU, ABY
NEDOŠLO K MECHANICKÉMU POŠKOZENÍ
ELEKTROSOUČÁSTEK.
Každé 4 měsíce zkontrolujte řádný stav
svařovacích kabelů a síťových kabelů.
ALFA IN a. s. ©
SERVICE MANUAL ALFIN 281 W
WARNING
NOTE Only trained personnel are
permitted to work inside the machine.
BEFORE OPENING THE MACHINE, CUT
OFF ITS ELECTRICAL POWER BY
REMOVING THE PLUG FROM THE MAINS
SUPPLY SOCKET.
Every six months, open the machine and
clean it inside, using compressed
dehumidified air.
CAUTION. DO NOT USE COMPRESSED
AIR AT TOO HIGH A PRESSURE. YOU
COULD DAMAGE THE ELECTRONIC
COMPONENTS.
With the same frequency, check the
welding cables and the supply cables.
SERVISNÍ TECHNICKÁ DOKUMENTACE
page 1

Advertisement

loading
Need help?

Need help?

Do you have a question about the alfin 281 w and is the answer not in the manual?

Questions and answers

Related Manuals for Alfa IN alfin 281 w

Summary of Contents for Alfa IN alfin 281 w

  • Page 1 MG057-2 SERVISNÍ MANUÁL / SERVICE MANUAL ALFIN 281 W page 1 SERVISNÍ MANUÁL ALFIN 281 W SERVICE MANUAL ALFIN 281 W VAROVÁNÍ WARNING UPOZORNĚNÍ – Pouze osoba splňující NOTE Only trained personnel are kvalifikaci danou zákonem je oprávněna permitted to work inside the machine.

  • Page 2: Blokové Schéma

    MG057-2 SERVISNÍ MANUÁL / SERVICE MANUAL ALFIN 281 W page 2 Není povolena žádná modifikace svařovacího stroje. No modification, of any type, may be made to the welding machine. Pro Vaši bezpečnost je nutné posečkat se sundáním krytu ze stroje po odpojení ze sítě...
  • Page 3 MG057-2 SERVISNÍ MANUÁL / SERVICE MANUAL ALFIN 281 W page 3 ALFA IN a. s. © SERVISNÍ TECHNICKÁ DOKUMENTACE...

  • Page 4: Náhradní Díly

    MG057-2 SERVISNÍ MANUÁL / SERVICE MANUAL ALFIN 281 W page 4 Schéma zapojení DOV ALFIN 281 W ELECTRICAL PRINCIPLE DOV ALFIN 281 W NÁHRADNÍ DÍLY SPARE PARTS ALFA IN a. s. © SERVISNÍ TECHNICKÁ DOKUMENTACE...
  • Page 5 MG057-2 SERVISNÍ MANUÁL / SERVICE MANUAL ALFIN 281 W page 5 ALFA IN a. s. © SERVISNÍ TECHNICKÁ DOKUMENTACE...
  • Page 6 MG057-2 SERVISNÍ MANUÁL / SERVICE MANUAL ALFIN 281 W page 6 Poz. Název CODE 005.0001.0011 Popruh Alfin 011.0001.0451 Kryt horní Alfin 016.0008.0156 Kolík 046.0004.0005 Izolátor 050.0001.0036 PCB silová 040.0003.1270 Termostat 040.0003.0060 Regulátor teploty 044.0003.0004 HF trafo 011.0008.0029 Boční držák 044.0004.0003 Cívka...
  • Page 7 MG057-2 SERVISNÍ MANUÁL / SERVICE MANUAL ALFIN 281 W page 7 041.0005.0005 Toroidní trafo Vrchní držák 010.0004.0001 Stojky 016.0010.0001 Síťový filtr 050.0001.0039 050.0001.0027 PCB HF CS CU-02 ALFA IN a. s. © SERVISNÍ TECHNICKÁ DOKUMENTACE...
  • Page 8 MG057-2 SERVISNÍ MANUÁL / SERVICE MANUAL ALFIN 281 W page 8 Poz. CODE Název 011.0012.0022 Kryt 003.0003.0002 Nádržka 011.0012.0004 Držák 003.0003.0003 Chladič 011.0012.0003 Držák ventilátoru 003.0001.0005 Ventilátor ALFA IN a. s. © SERVISNÍ TECHNICKÁ DOKUMENTACE...
  • Page 9 MG057-2 SERVISNÍ MANUÁL / SERVICE MANUAL ALFIN 281 W page 9 012.0006.0000 Čelo plastové 011.0012.0005 Přední panel 018.0002.0002 Rychlospojka červená 018.0002.0003 Rychlospojka modrá 040.0001.0001 Hlavní vypínač 003.0004.0003 Tlumič čerpadla 011.0000.0430 Kryt levý 016.0009.0001 Nožka 003.0004.0001 Čerpadlo 011.0012.0021 011.0000.0400 Pravý kryt 011.0012.0006...

  • Page 10: Troubleshooting

    MG057-2 SERVISNÍ MANUÁL / SERVICE MANUAL ALFIN 281 W page 10 Vyměňte nebo opravte svařovací Poškozený svařovací kabel. kabel. Zemnící kabel není připojen Zkontrolujte zemnící kabel nebo je špatně připojen. Špatně utažené svařovací Zkontrolujte utažení svařovacích kabely. kabelů. Svařenec je znečištěn Očistěte svařenec.
  • Page 11 MG057-2 SERVISNÍ MANUÁL / SERVICE MANUAL ALFIN 281 W page 11 machine Welding cable is not Connect the welding cable to connected with the two the welder’s output output of the welder. Wrap, repair or change the Welding cable is broken...
  • Page 12 MG057-2 SERVISNÍ MANUÁL / SERVICE MANUAL ALFIN 281 W page 12 Zkontrolujte , že kabely které jdou z PCB výstupní filtr k PCB řídící jsou spojené a neporušené Před kontrolou výstupních usměrňovačů odpojte vývody k PCB RC filtr (černé a hnědý...
  • Page 13 MG057-2 SERVISNÍ MANUÁL / SERVICE MANUAL ALFIN 281 W page 13 Vstupní usměrňovač na silové desce Pro kontrolu můstku změřte tento podle následující tabulky testerem diod Červený Černý hodnota vodič vodič 0.7 ca Vykazuje-li měření větší odchylky, pro důkladnější kontrolu měřte mezi přívodními vodiči na PCB 0068 a +- kontakty...
  • Page 14 MG057-2 SERVISNÍ MANUÁL / SERVICE MANUAL ALFIN 281 W page 14 Pro kontrolu IGBT modulů změřte tyto podle následující tabulky testerem diod červený černý hodnota Hodnoty jsou orientační. Naměříte-li zkrat, nebo rozpojený obvod (OL), je nutné PCB vyměnit Dále použijte tester pro změření...
  • Page 15 MG057-2 SERVISNÍ MANUÁL / SERVICE MANUAL ALFIN 281 W page 15 Pomocný transformátor připojen přes 10 vodičové spojení s PCB silová. Ujistěte se, že výstupy z transformátoru jsou správně nainstalovány tak, jak je vidět na obrázku Pojistky: − F1: 2.5 A;...
  • Page 16 MG057-2 SERVISNÍ MANUÁL / SERVICE MANUAL ALFIN 281 W page 16 Digitální multimetr. "OL" označuje přerušený obvod ALFA IN a. s. © SERVISNÍ TECHNICKÁ DOKUMENTACE...
  • Page 17 281 T / 281 W &$87,21 %HIRUH FDUU\LQJ RXW DQ\ ZRUN RQ WKH PDFKLQH PDNH VXUH LW LV RII DQG WKH SOXJ KDV EHHQ GLV FRQQHFWHG PROBLEM CASE SOLUTION Electrical power does not reach the ma- Make sure the line switches are closed, the The machine does not chine.
  • Page 18 281 T / 281 W PROBLEM CASE SOLUTION The front panel does The flat cable that connects the front Switch off the machine and disconnect the panel to the power board is not correctly plug. Make sure the flat cable that con- not switch on.
  • Page 19 281 T / 281 W PROBLEM CASE SOLUTION The output voltage in Switch off the machine and disconnect the plug. Remove the snubber board ( above the MMA/TIG is zero and Transils on the snubber board 0065 are ISOTOP diodes): the welding procedure damaged.
  • Page 20 281 T / 281 W PROBLEM CASE SOLUTION Excessive gas pressure. Remove the gas connection. Carry out a Gas does not come out gas test on the front panel in the MIG/TIG from solenoid valve. procedure and check opening of the sole- noid valve.
  • Page 21 281 T / 281 W EXPLANATION Check that the cables that connect the output filter board 0031 to the front panel are correctly inserted. To check diodes remove the snubber board and carry out the following measures with a diode tester: Copper Probe Copper...
  • Page 22 281 T / 281 W EXPLANATION Input bridge rectifier on the Power Board 0035. To check the Input bridge rectifier , carry out the following measurements with a diode tester: Faston Probe Faston Probe Measure Black “OL” Black 0.7 ca. Should there be a short circuit on one of these measure- ments, the input bridge rectifier must be replaced.
  • Page 23 281 T / 281 W EXPLANATION The varistors are three blue discs near the ground wire of Varistors the power board. These devices are for protecting the board from input overvoltage. When there is overvoltage they “explode” causing a short circuit most of the times. If the extent of the short circuit is very high they become an open circuit.
  • Page 24 281 T / 281 W EXPLANATION Check continuity, with a diode tester, between points A/B of the power board and x/y poles of the connector that goes to the front panel. Ultima modifica/Last Update: 18/03/2008 Rev0 pagina 18 di 17...
  • Page 25 MG057-2 SERVISNÍ MANUÁL / SERVICE MANUAL ALFIN 281 W Vypracoval: Přezkoumal: Schválil: RL 23/6/2008 DJ 20/4/2010 VS 20/4/2010 Worked out: Inspected: Approved:...
