"...WITH A PASSION FOR COFFEE"
Användarmanual
User manual

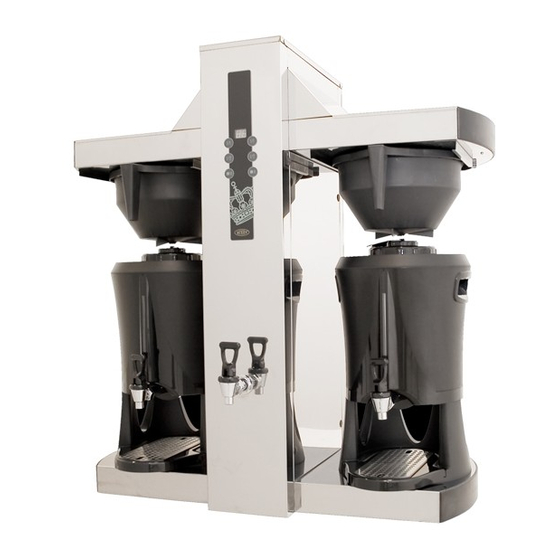

COFFEE QUEEN
TOWER 2 x 5 Liter/Litre
Din återförsäljare - Your retail dealer
U_SE_GB
Rev 080523
1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9
1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9
1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9
1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9
1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9
1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9
1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9
1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9
1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9
1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9
1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9
1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Coffee Queen Tower
Summary of Contents for Coffee Queen Tower
- Page 1 ”...WITH A PASSION FOR COFFEE” Användarmanual User manual COFFEE QUEEN TOWER 2 x 5 Liter/Litre Din återförsäljare - Your retail dealer U_SE_GB Rev 080523 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9...
-
Page 2: Table Of Contents
Installation och Igångsättning Bruksanvisning bryggning 7-10 Skötselinstruktion 11-12 Viktigt! Programmering Felmeddelanden Användning och försiktighetsåtgärder Användarrekommendationer Måttskiss Single Tower bryggstation Måttskiss serveringsstation 5L Table of contents page General Tower Function description, general Start up, general Overview of components Overview operation buttons... -
Page 3: Funktionsbeskrivning, Allmänt
TOWER levereras med bryggenhet, 2st. serveringsstationer och filterhållare.(maskinen har 6 st. ställbara fötter). Coffee Queen AB är certifierad enligt ISO 9001 och 14001 system och belastar därför miljön minimalt. 3. FUNKTIONSBESKRIVNING - ALLMÄNT TOWER URNBRYGGARE Kaffebryggare för automatisk vattenpåfyllning. -
Page 4: Översikt Av Maskinens Komponenter
Översikt av maskinens komponenter. Tower. Brygg och inställningsknappar Display ON / OFF-brytare Filterhållare Övre lock Handtag Nivårör Serverings station Nivårör (centreras vid placering) Kaffekran Kaffekran Ställbara fötter Tevattenkran Spillbricka Spillbrickeinsats Varning! Maskinen skall anslutas korrekt för Din egen säkerhets skull. -
Page 5: Översikt Funktion Knappsats
Översikt funktion knappsats. Tower. 1/1 Bryggning 1/1 Bryggning Hel brygg 5,0 liter Hel brygg 5,0 liter 1/2 Bryggning 1/2 Bryggning Halv brygg 2,5 liter Halv brygg 2,5 liter PAUS / STOP PAUS / STOP När Kaffemaskinen är på visardisplayen: Under tiden maskinen fyller och värmer vatten blinkar displayen. -
Page 6: Installation Och Igångsättning
7. INSTALLATION OCH IGÅNGSÄTTNING - SERVICE TOWER 7.1. Placera maskinen på ett plant och vattentätt underlag. Maskinen har 6 st. justerbara fötter. 7.2. Anslut bryggenheten till kallvattenledning -1/2”R med medföljande slang. OBS! Anslut maskinen med den medföljande vattenanslutningsslangen. Anslut lämpligen till en avstängningskran. -
Page 7: Bruksanvisning Bryggning
När vattnet har uppnått rätt temperatur. Displayen lyser med fast sken. Maskinen är nu klar för bryggning. 8.3. Placera filter Placera filter i filterhållaren. Filtertyp 523 för 5Liter. Använd alltid Coffee Queen´s rekommenderade kaffefilter. Filtertyp 523 för 5Liter. Artikel nr. vid beställning 110102-02... - Page 8 8. BRUKSANVISNING Bryggning TOWER 8.4. Tillsätt kaffe Häll i en portion kaffe: cá 250gr. för 5 liter Kaffets malningskvalité: Ska vara avsett för urnbryggare. Skaka filterhållaren fram och tillbaka tills kaffebädden lagt sig som ett jämt lager. 8.5. PLACERA SERVERINGSSTATION OCH FILTERHÅLLARE.
- Page 9 8. BRUKSANVISNING Bryggning TOWER 8.6. STARTA BRYGGNINGEN. 1. Tryck på bryggknappen 1/1 för 5 liter. Display visar När bryggningen är avslutad lyser displayen med ett fast sken. 2. STOP / PAUS knapp - Tryck 1 gång för pausläge. - Tryck 2 ggr för att stoppa maskinen.
- Page 10 8. BRUKSANVISNING Bryggning TOWER 8.7. För att behålla kaffets arom och temperatur: Sätt på det tillhörande locket (A) på serveringsstationen, efter bryggningen.Detta för att behålla kaffets arom och temperatur. 8.8. Ta bort serveringsstationen och filterhållaren, töm ur filterhållaren med filter och kaffesump och rengör filterhållaren.
-
Page 11: Skötselinstruktion
9. SKÖTSELINSTRUKTION - SERVICE TOWER OBSERVERA! Rengöring av filterhållare och serveringsstationen bör ske varje dag. Skölj ur serveringsstationen innan bryggning av nytt kaffe påbörjas. Använd aldrig starka rengöringsmedel vid rengöring av serveringsstationen. Varje vecka Rengöring För att hålla serveringsstationen ren och fräsch underlättar det om man startar en halv bryggning utan att fylla kaffe i filtret. -
Page 12: Viktigt
9. SKÖTSELINSTRUKTION - SERVICE TOWER OBS! Vid utvändig rengöring av maskinen! Använd mjuk trasa och flytande rengöringsmedel som inte repar. 10. Viktigt! TOWER Viktigt Gör inte ingrepp i bryggaren. Felaktiga åtgärder kan leda till personskador och funktionsfel. Bryggaren bör stå på ett plant underlag för att den skall arbeta tillfredsställande. -
Page 13: Programmering
11. Programmering. Justeringar. - SERVICE TOWER JUSTERING AV TEMPERATUR. Tryck på knapparna 1, 2 samtidigt i 5 sekunder, tills du hör 1 pip. Vänster sida. Displayen visar den aktuella inställningen. Justera med knapparna 1 och 2. vänster sida. Bekräfta de nya inställningarna genom att trycka på... -
Page 14: Felmeddelanden
12. Felmeddelanden - SERVICE TOWER Felmeddelanden E1, E2, E3, E4 som visas i display. OBS! VId allt installationsarbete dra ur kontakten i vägguttag. NIVÅKONTROLL visas i display = Nivåsensorns korta elektrod är. Rengör nivåsensor. jordad, men inte den långa. Byt ut. -
Page 15: Användning Och Försiktighetsåtgärder
13. Användning och försiktighetsåtgärder. Tower. Kaffemaskinen är till för att framställa varmt vatten och beredning av kaffe. Maskinen är tillverkad av giftfria och hållbara material som är lättåtkomliga för rengöring och underhåll. Barn och obehöriga personer har inte tillåtelse att använda maskinen. -
Page 16: Användarrekommendationer
14. Användarrekommendationer. Tower. Försiktighetsåtgärder vid installation Tillverkaren har förutsett alla möjliga risker och garanterar därmed användarens säkerhet, men varierande förutsättningar för installation och/eller drift kan orsaka kvarstående okontrollerbara oförutserbara situationer. Därför är det alltid nödvändigt att göra en bedömning om det förekommer eventuella kvarstående risker och ta hänsyn till följande rekommendationer:... -
Page 17: Function Description, General
The brewer is equiped with full and half brew function. and a separate outlet for hot water. Tower is delivered with a brew unit, 2 serving stations and filter holder. ( 6 adjustable feet). Coffee Queen AB is certified ISO 9001 and 14001 and therefore a minimal stress of the enviroment. -
Page 18: Overview Of Components
Overview of components. Tower. Functions key Display ON / OFF-switch Filter holder Handle Level tube Serving Serving stations station Level tube Tap for Tap for coffee coffee Adjustable feet Tap for Hot water Drip tray Drip tray insert Warning! The machine must be connected correctly for your safety. -
Page 19: Overview Operation Buttons
Overview operating buttons. Tower. 1/1 Brewing 1/1 Brewing Full brew 5,0 litre Full brew 5,0 litre 1/2 Brewing 1/2 Brewing Half brew 2,5 litre Half brew 2,5 litre PAUSE / STOP PAUSE / STOP When machine is in use and filling water. -
Page 20: Installation And Start
7. Installation and start. TOWER 7.1. Place the brewer unit on a flat, level and waterproof surface. 6 adjustable feets. 7.2. Connect the brewer unit to a coldwater feed -1/2"R with connection tube supplied. NOTE! The new hose set supplied with the appliance shall be used and that old hose sets shall not be reused. -
Page 21: Operation Instructions, Brewing
Machine is now ready to brew. 8.3. Place a filter in the filter holder. Place a filter in the filter holder. Filter type 523 for 5Litre. Use Coffee Queen´s recommended coffee filter Filter type 523 for 5Litre. Article no. 110102 - 02... - Page 22 8. Operating instructions. (Brewing with coffee) TOWER 8.4. Add coffee. Add coffee; Use coffee dedicated for bulk brewer approx. 250 grams for 5 litres of water. Shake the filterholder easy and make sure that the coffee is evenly spreaded. 8.5. Place filter holder and serving station.
- Page 23 8. Operating instructions. (Brewing with coffee) TOWER 8.6. Start brewing . 1. Push button 1/1 for 5 litre. Display shows: When ”Brewing” is ready. The ”Brewing” indicator lamp will lit. 2. STOP / PAUSE button - Press button once for stand by.
- Page 24 8. Operating instructions. (Brewing with coffee) TOWER 8.7. To keep temperature and aroma. Put the lid (A) back on the serving station immediately after the brewing. 8.8. Empty the filter holder from filter and coffee grounds and clean the filter holder.
- Page 25 9. Maintenance and Cleaning TOWER. Observe! The filter holder and serving station should be cleaned every day. Rinse the serving station before each new brewing. Do not use strong liquid solution when cleaning the brewer unit and serving station. Weekly Cleaning...
-
Page 26: Maintenance And Cleaning
9. Maintenance and Cleaning TOWER Outwardly Cleaning of machine Use a soft rag and liquid cleaning agent to prevent scratches. 10. SERVICE MANUAL TOWER Important. Do not make any alterations to the machine. Such measures may cause personal injury and the machine to fail. -
Page 27: Programming
11. Programming. Adjustings. - SERVICE TOWER ADJUSTING OF TEMPERATURE. Push buttons 1, 2, at the same time for 5 seconds until you hear 1 beep .Left side. Display shows: present setting. Adjust with the buttons 1 and 2. Confirm the new settings by pushing button 3 once. -
Page 28: Error Message
12. Error message - SERVICE TOWER Error message: Display shows: E1, E2, E3, E4. LEVEL CONTROL Display shows: Level sensors short electrod is Clean level sensor. earthed, (GND) Change level sensor. but not level sensors long electrod. Cables wrongly coupled. -
Page 29: Contemplated Use And Warnings
13. Contemplated use and warnings. Tower. Contemplated use and warnings Tower is an appliance for delivering hot water and preparation of coffee. Its long lasting, non-toxic components are easily accessible for proper cleaning and maintenance. The user must be an adult. -
Page 30: Måttskiss Single Tower Bryggstation
15. Måttskiss - Dimension sketch Tower station... -
Page 31: Måttskiss Serveringsstation 5L
16. Måttskiss - Dimension sketch Serving station... - Page 32 Garantin upphör att gälla efter reparation eller liknande ingrepp av företag annat än av oss rekommenderat. Din återförsäljare - Your retail dealer COFFEE QUEEN AB, Box 960, 671 29 ARVIKA, besöksadress; Korpralsv 1B, Tel vxl; +46 (0)570-47700, Fax; +46 (0)570-47719 E-mail: info@coffeequeen.se www.coffeequeen.se Art.nr.
