A TASTE OF THE FUTURE
COFFEE QUEEN
Automatisk Kaffebryggare / Automatic Coffee brewer
Energisnål automatisk kaffebryggare.
Kapacitet max.1,8 liter eller 2 x 1,8 liter.
Lätt att installera och använda
Användarmanual / User manual
Bryggning i kanna
med automatisk vattenpåfyllning
Brewing in pot
with automatic water filling
D i n å t e r f ö r s ä l j a r e / Yo u r r e ta i l d e a l e r
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
DA 4
Power saving coffee machines.
Capacity 1,8 litres or 2 x 1,8 litres.
Simple installation and easy to use.
Rev.070605

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DA 4 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Coffee Queen DA 4

Summary of Contents for Coffee Queen DA 4

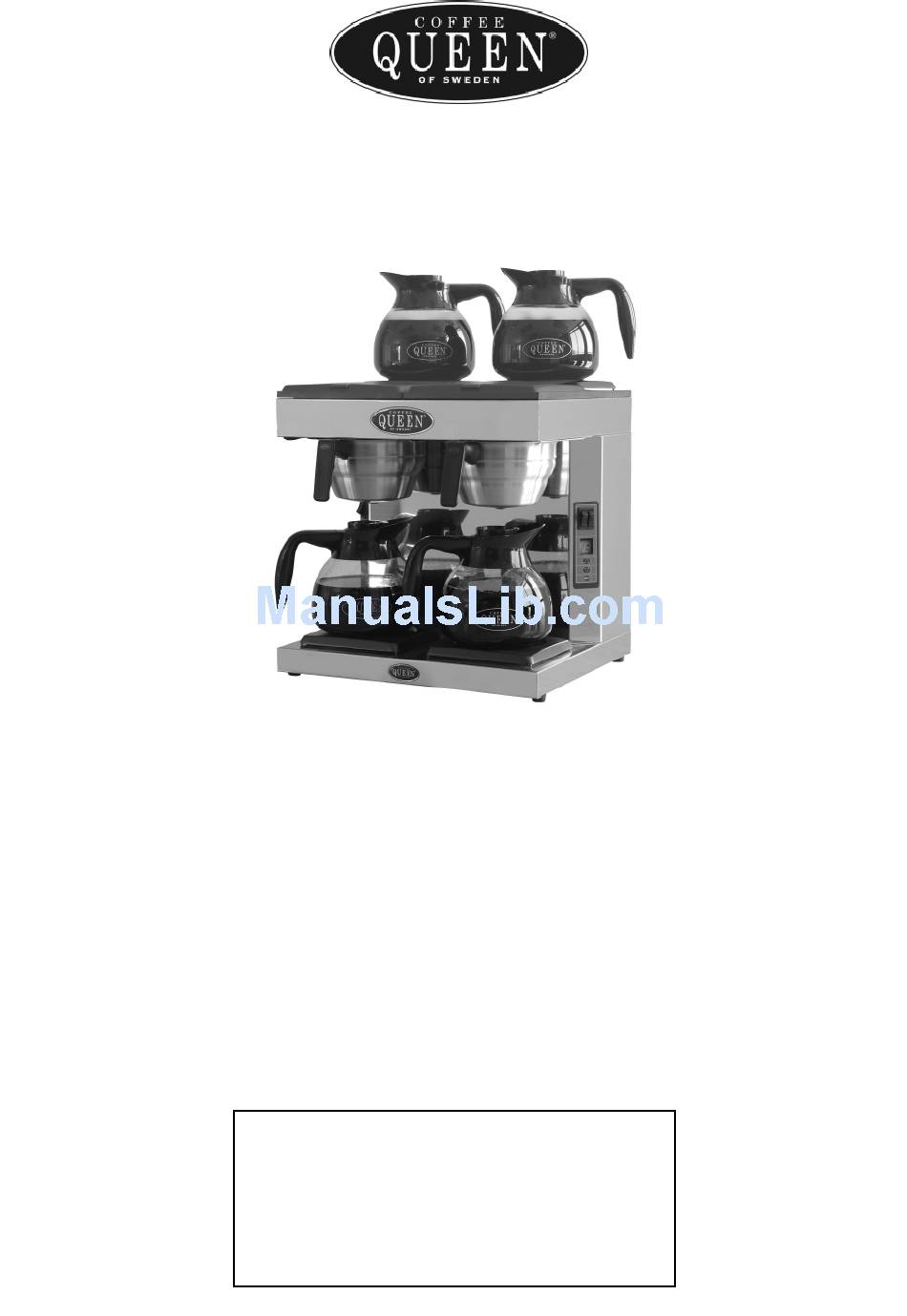

  • Page 1 A TASTE OF THE FUTURE Användarmanual / User manual COFFEE QUEEN DA 4 Automatisk Kaffebryggare / Automatic Coffee brewer Bryggning i kanna med automatisk vattenpåfyllning Brewing in pot with automatic water filling Energisnål automatisk kaffebryggare. Power saving coffee machines. Kapacitet max.1,8 liter eller 2 x 1,8 liter.

  • Page 2: Table Of Contents

    1. Innehåll. 1 . I n n e h å l l 2 . Allmänt 3. Funktionsbeskrivning 4. Installation och igångsättning 5 - 6 5. Skölja och fylla upp vattensystemet 6. Bryggning av kaffe 7 - 9 7. Inställning av vattenmängd och bryggtid 8.

  • Page 3: Allmänt

    2 . Allmänt. Ta c k f ö r a t t n i v a l t e n C o ffee Queen kaffebryggare DA4 med automatisk vattenpåfyllning och som vi hoppas att ni får mycket gläjde av! Maskinen skall anslutas korrekt för Din egen säkerhets skull. Läs igenom bruksanvisningen innan du använder maskinen.

  • Page 4: Funktionsbeskrivning

    3. Funktionsbeskrivning. DA 4 med två bryggenheter Övre värmeplatta ON - OFF knapp ON - OFF För bryggning och Övre värme- nedre värmeplatta p l a t t a Display Blinkar vid bryggning. Lyser med fast sken när bryggning är klar.

  • Page 5: Installation Och Igångsättning

    4 . I n s tallation och igångsättning. 4 . 1 . Placera maskinen på ett plant vattentätt underlag. Vattenanslutning 4 . 2 . A n s l u t t i l l Kallvattenledning med medföljande s l a n g . Anslut lämpligen till en avstängningskran.

  • Page 6: Skölja Och Fylla Upp Vattensystemet

    4 . I n s tallation och igångsättning. 4 . 3 . Slå på manöverbrytarna för nedre värmeplattor och Övre värmeplattor övre värmeplattor. Kontrollera att lamporna i knapparna tänds och att plattorna blir varma. Nedre värmeplattor Slå sedan av manöverbrytarna. 5.

  • Page 7: Bryggning Av Kaffe

    6. Bryggning av kaffe. OBS! Bryggning av kaffe gäller för båda bryggenheterna. 6 . 1 . P l a c e r a e t t 9 0 m m f i l t e r i f i l t e r h å l l a r e n . 6 .
  • Page 8 6. Bryggning av kaffe. 6.5. Bryggning klar. Under tiden som maskinen brygger kaffe blinkar displayen. När bryggningen är klar lyser displayen med ett fast sken och du hör en signal. K a f f e k l a r t ! 6.6.
  • Page 9 6. Bryggning av kaffe. 6.7. Bryggning genom eget val av antal koppa r. Du kan brygga valfritt antal koppar kaffe genom att välja antal koppar min. 4 upp till max. 12 koppa r. Detta gör du genom att stega upp eller ned på...

  • Page 10: Inställning Av Vattenmängd Och Bryggtid

    7. Inställning av vattenmängd och bryggtid. 7 . 1 . Om vattenmängden är fel: Justera med hjälp av den elektroniska knappsatsen. 7.1.1 Tryck ned knappa r n a o c h s a m t i d i g t i mer än 5 sekunder tills du hör 2 ljudsignaler.

  • Page 11: Skötselråd

    8. Skötselråd Före varje bryggning Skölj kannan. OBS!! Maskinen får ej överspolas eller nedsänkas i vatten. Varje dag. Diska kannan och filterhållaren med rengöringsmedel för kaffemaskiner. Torka rent spridarmunstycket och området runt detsamma,samt värmehällen. Använd endast en mjuk trasa och flytande rengöringsmedel som inte repa r.
  • Page 12 8. Skötselråd Varje vecka Avkalkning. 1. Häll 50 ml avkalkningsmedel för kaffemaskiner i kannan och fyll den helt med kallt vatten. 2. Häll sedan blandningen av vatten och avkalkningsmedel i maskinen och genomför en bryggning utan pappersfilter och kaffe i f i l t e r h å...

  • Page 13: K T I G T

    9 . V i k t i g t V i k t i g t Gör inte ingrepp i bryggaren. Felaktiga åtgärder kan leda till personskador och funktionsfel. Bryggaren bör stå på ett plant underlag för att den skall arbeta tillfredsställande. Bryggaren skall placeras på...

  • Page 14: Kontroll/Åtgärd

    10. Kontroll/Åtgärd. Symptom Kontroll/Åtgärd. A. Strömbrytare tänds inte. Kontrollera anslutningen till vägguttaget/arbetsbrytaren. Kontrollera säkringen till väggutaget/arbetsbrytaren (10 amp). Kontrollera om värmeplatta blir varm, om så är fallet byt manöverbrytare. Kontrollera anslutningen till manöverbrytare. B. Värmeplatta blir ej varm Kontrollera anslutningen till elementet . fastän manoverbrytare tänds.
  • Page 15 1 . Table of contents 1 . Table of contents 2. General 3. Functions 4 . I n s t a l l a t i o n a n d s t a r t 18 - 19 5. Rinsing and filling up water system 6.

  • Page 16: General

    2. General. We congratulate to your choice of a Coffee Queen coffee brewer DA4. Please read this manual before you take the machine into operation for t h e f i r s t t i m e . The manual contents important instructions for a safe and proper use.

  • Page 17: Functions

    3. Functions. Upper hot plate ON - OFF button ON - OFF For brewing and Upper lower hot plate h o t p l a t e Display Blinking when brewing. Full pot 12 cups Half pot 6 cups or 4 - 12 cups. Starts brewing Lower hot plate 1 7 .

  • Page 18: I N S Tallation And Sta R T

    4 . I n s tallation and sta r t . 4 . 1 . Place the machine on a flat level and waterproof surface. W ater connection 4 . 2 . Connect to cold water feed with connection tube supplied.

  • Page 19: Rinsing And Filling Up Water System

    4 . I n s tallation and sta r t . 4 . 3 . Upper hotplate Turn on control switches for upper hotplate and lower hotplate. Ensure that the lamps turn on and that the hot plates get warm. Lower hotplate Then turn off control switches.

  • Page 20: Brewing Of Coffee

    6. Brewing of coffee. 6 . 1 . Place a 90mm filter in the filter holder. 6 . 2 . Add coffee 95 - 125 gram , restaurant / catering grounded coffee). This is recommended for full brewing 12 cups. Make sure that the coffee is evenly spread.
  • Page 21 6. Brewing of coffee. 6.5. Brewing ready. During the brewing display is blinking. When brewing is ready you hear a signal and the display will lit. Coffee Ready! 6.6. Choose a full or a half brewing in pot. When first starting up coffee brewer. Coffee brewer is programmed to brew a full pot of coffee, (12 cups).
  • Page 22 6. Brewing of coffee. 6.7. Choose amounts of cups. To choose your own amounts of cups , min. 4 cups to max. 12 cups. Choose number of cups to be produced! Do as follows. Increase amounts of cups Decrease amounts of cups . St a r ts brewing.

  • Page 23: Adjusting Amount Of Water And Brew Time

    7 . Adjusting water amount and brewing time. 7 . 1 . If the amount of water is wrong: Adjust. 7.1.1 P r e s s t h e b u t t o n s a n d a t s a m e t i m e in 5 seconds.

  • Page 24: Maintenance

    8. Maintenance. Before each brewing. Rinse the decanter. CAUTION! The machine should not be submerged in water or washed in a dishwasher Each day. W ash the pot and the filterholder with liquid solution for coffee machines. Clean the spray nozzle and the surrounding area.
  • Page 25 8. Maintenance. Each week. Deliming. Pour 50 ml deliming agent in the pot a n d f i l l i t u p w i t h c o l d w a t e r . Pour the mixture in the machine and proceed with a brewing without filter and coffee.

  • Page 26: Important

    9. Important Important. Do not make any alterations to the machine. Such measures may cause personal injury and the machine to fail. The machine should sta n d o n a f l a t s u r f a c e s o t h a t i t w i l l f u n c t i o n p r o p e r l y. The machine should be placed on a water-proof surface so that any leakage is easily noticeable, make sure there is no bendage on the connection tube when machine is pushed i n t o i t s p l a c e .

  • Page 27: Possible Solutions

    10. Possible solutions. Fault Possible Solution A. Switch does not lit. Check plug connection to wall socket. Check fuse in plug. Check if hot plate becomes warm, if so replace switch. B. Hot plate does not become Check connection to element. w a r m a l t h o u g h s w i t c h i s l i t .
  • Page 28 ................COFFEE QUEEN AB, Box 960, 671 29 ARVIKA, besöksadress; Korpralsv 1B, Tel vxl;...
