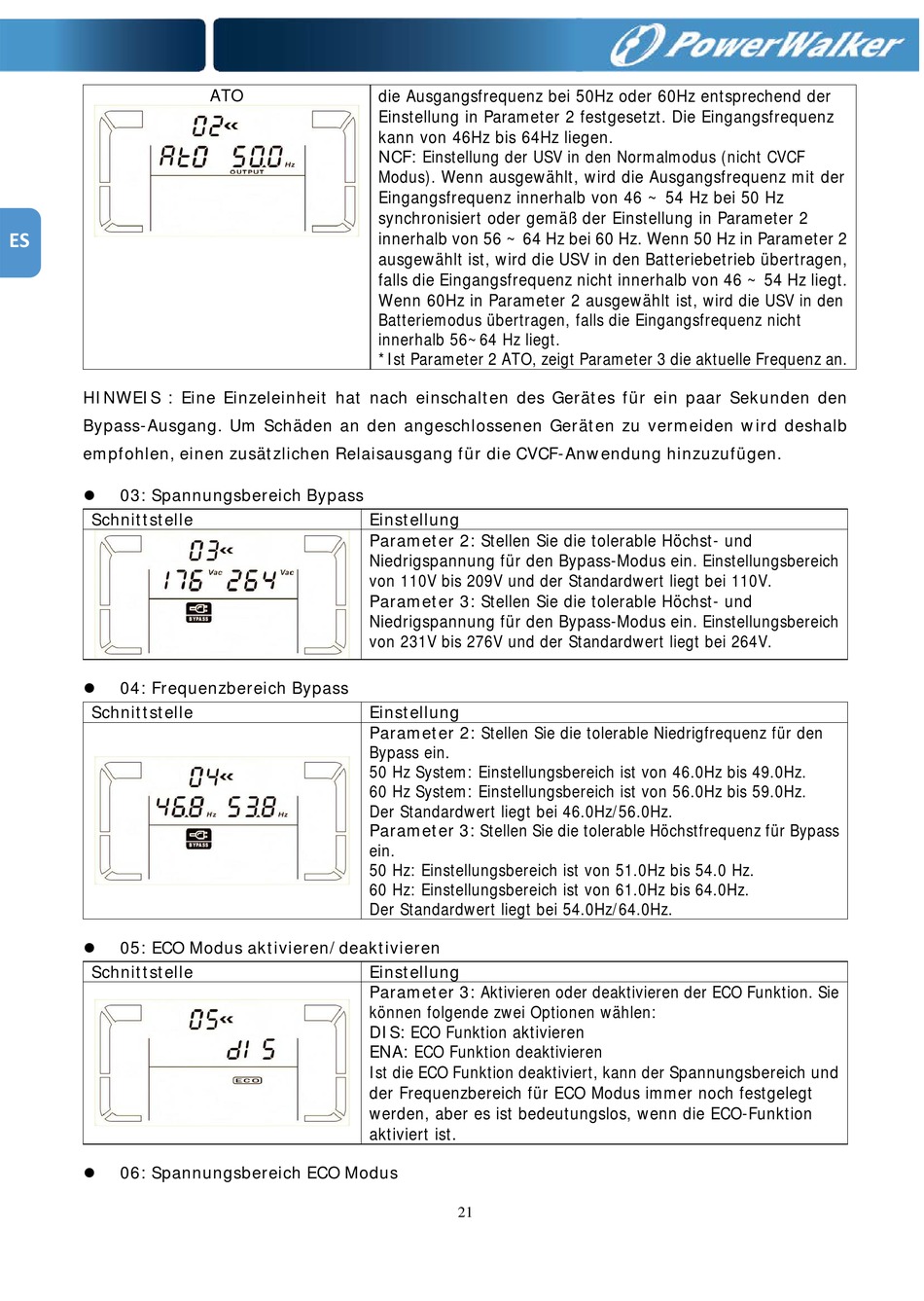

Power Walker VFI 10000CP 3/3 Instruction Manual page 62

ES
HINWEIS : Eine Einzeleinheit hat nach einschalten des Gerätes für ein paar Sekunden den
Bypass-Ausgang. Um Schäden an den angeschlossenen Geräten zu vermeiden wird deshalb
empfohlen, einen zusätzlichen Relaisausgang für die CVCF-Anwendung hinzuzufügen.
03: Spannungsbereich Bypass

Schnittstelle
04: Frequenzbereich Bypass

Schnittstelle
05: ECO Modus aktivieren/deaktivieren

Schnittstelle
06: Spannungsbereich ECO Modus

ATO
die Ausgangsfrequenz bei 50Hz oder 60Hz entsprechend der
Einstellung in Parameter 2 festgesetzt. Die Eingangsfrequenz
kann von 46Hz bis 64Hz liegen .
NCF: Einstellung der USV in den Normalmodus (nicht CVCF
Modus). Wenn ausgewählt, wird die Ausgangsfrequenz mit der
Eingangsfrequenz innerhalb von 46 ~ 54 Hz bei 50 Hz
synchronisiert oder gemäß der Einstellung in Parameter 2
innerhalb von 56 ~ 64 Hz bei 60 Hz. Wenn 50 Hz in Parameter 2
ausgewählt ist, wird die USV in den Batteriebetrieb übertragen,
falls die Eingangsfrequenz nicht innerhalb von 46 ~ 54 Hz liegt.
Wenn 60Hz in Parameter 2 ausgewählt ist , wird die USV in den
Batteriemodus übertragen, falls die Eingangsfrequenz nicht
innerhalb 56~64 Hz liegt.
*Ist Parameter 2 ATO, zeigt Parameter 3 die aktuelle Frequenz an.
Einstellung
Parameter 2: Stellen Sie die tolerable Höchst- und
Niedrigspannung für den Bypass-Modus ein . Einstellungsbereich
von 110V bis 209V und der Standardwert liegt bei 110V.
Parameter 3: Stellen Sie die tolerable Höchst- und
Niedrigspannung für den Bypass-Modus ein . Einstellungsbereich
von 231V bis 276V und der Standardwert liegt bei 264V.
Einstellung
Parameter 2: Stellen Sie die tolerable Niedrigfrequenz für den
Bypass ein.
50 Hz System: Einstellungsbereich ist von 46.0Hz bis 49.0Hz.
60 Hz System: Einstellungsbereich ist von 56.0Hz bis 59.0Hz.
Der Standardwert liegt bei 46.0Hz/56.0Hz.
Parameter 3: Stellen Sie die tolerable Höchstfrequenz für Bypass
ein.
50 Hz: Einstellungsbereich ist von 51.0Hz bis 54.0 Hz.
60 Hz: Einstellungsbereich ist von 61.0Hz bis 64.0Hz.
Der Standardwert liegt bei 54.0Hz/64.0Hz.
Einstellung
Parameter 3: Aktivieren oder deaktivieren der ECO Funktion. Sie
können folgende zwei Optionen wählen:
DIS: ECO Funktion aktivieren
ENA: ECO Funktion deaktivieren
Ist die ECO Funktion deaktiviert, kann der Spannungsbereich und
der Frequenzbereich für ECO Modus immer noch festgelegt
werden, aber es ist bedeutungslos, wenn die ECO-Funktion
aktiviert ist.
21
