INFO 1: Kabel dla 10000/10000L powinien być odporny na natężenie prądu 40A. Zaleca się stosować
AWG 10 lub grubszy kabel dla fazy i AWG 8 lub grubszego kabla dla neutralności dla bezpieczeństwa i
wydajności.
INFO 2: Kabel dla 15000/15000L powinien być odporny na natężenie prądu 63A. Zaleca się stosować
AWG 8 lub grubszy kabel dla fazy i AWG 6 lub grubszego kabla dla neutralności dla bezpieczeństwa i
wydajności.
INFO 3: Kabel dla 20000/20000L powinien być odporny na natężenie prądu 63A. Zaleca się stosować
AWG 8 lub grubszy kabel dla fazy i AWG 6 lub grubszego kabla dla neutralności dla bezpieczeństwa i
wydajności.
INFO 4: Kabel dla 30000/30000L powinien być odporny na natężenie prądu 63A. Zaleca się stosować
AWG 8 lub grubszy kabel dla fazy i AWG 6 lub grubszego kabla dla neutralności dla bezpieczeństwa i
wydajności.
INFO 5: Wybór koloru przewodów powinien być przestrzegany z lokalnymi przepisami dotyczącymi
elektryczności.

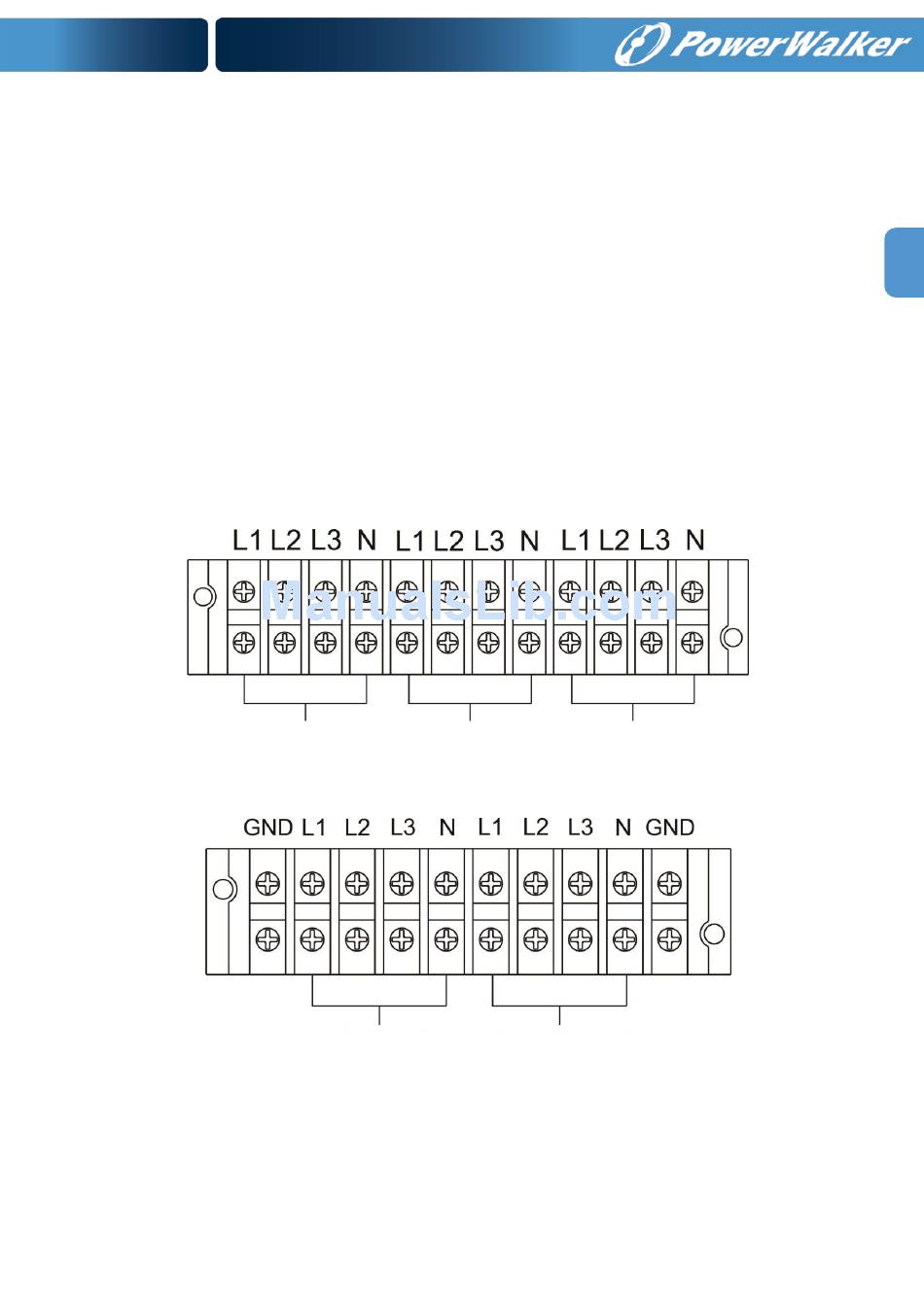

5) Zdejmij pokrywę listwy zaciskowej na tylnym panelu UPS. Następnie podłącz przewody zgodnie z
następującymi schematami: (Najpierw podłącz jako pierwsze uziemienie podczas podłączania przewodu.
Odłącz uziemienie jako ostatnie podczas odłączania przewodu!)
Wyjście
Schemat okablowania bloku terminala 10000(L)/15000(L)/20000(L)
Wejście liniowe Wejście Bypass
Wyjście Wejście liniowe
Schemat okablowania bloku terminala 30000(L)
