2-4. Instalação de UPS num Sistema Paralelo
Caso a sua UPS apenas esteja disponível para funcionamento individual pode avançar para a secção
seguinte.
11) Proceda à instalação e cablagem da UPS de acordo com a secção 2-3.
12) Ligue os fios de saída de cada UPS a um disjuntor de saída.
13) Ligue todos os disjuntores de saída a um disjuntor de saída geral. Este disjuntor de saída geral irá
efetuar a ligação direta às cargas.
14) Cada UPS está ligada a uma bateria independente.
NOTA: O sistema paralelo não pode utilizar apenas uma bateria. Caso contrário, irá causar uma falha
permanente no sistema.
15) Consulte os diagramas de cablagem que se seguem:

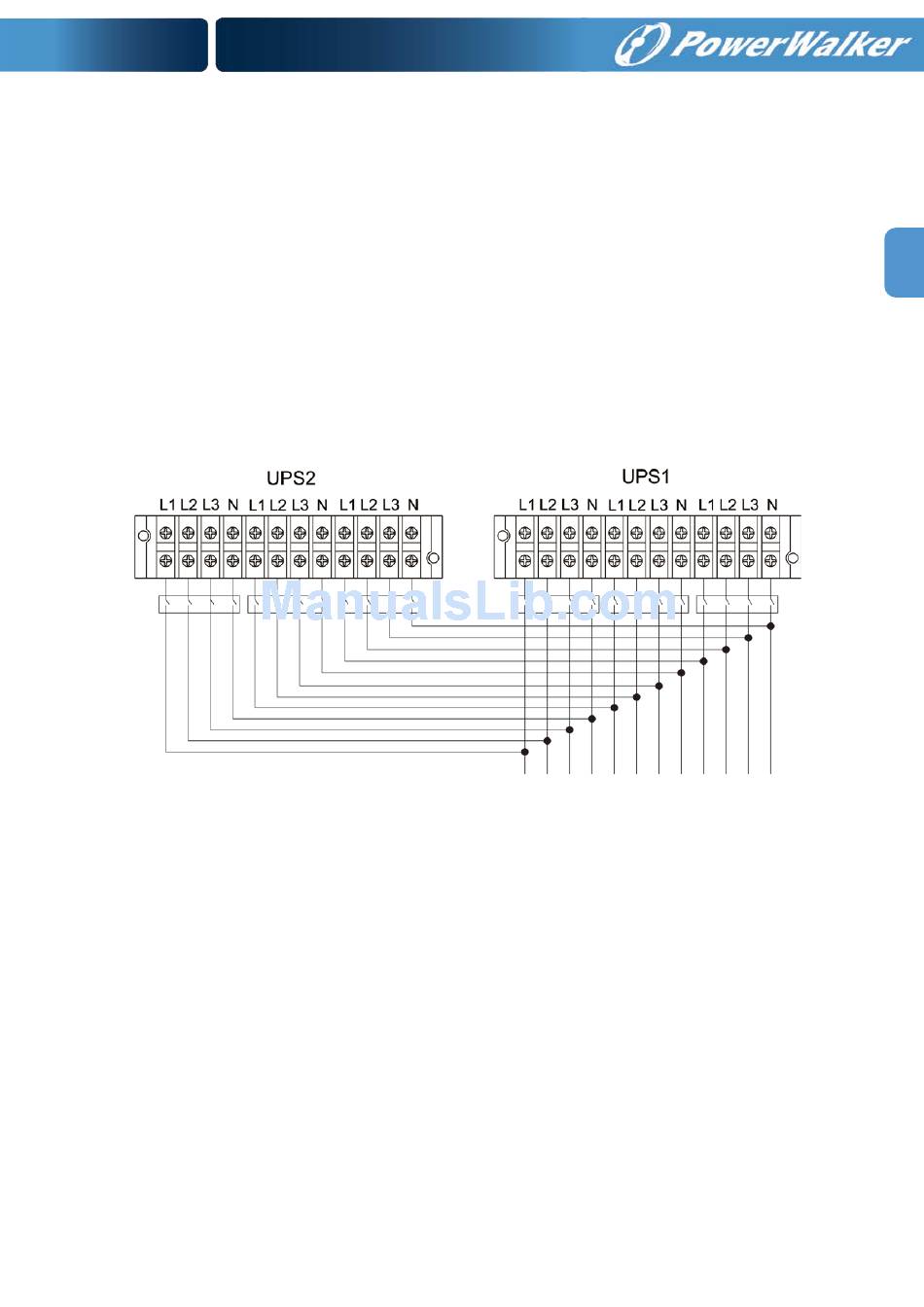

Diagrama de cablagem do sistema paralelo nos modelos 10000(L), 15000(L) e 20000(L)
Saída Entrada de Linha Entrada de Bypass
