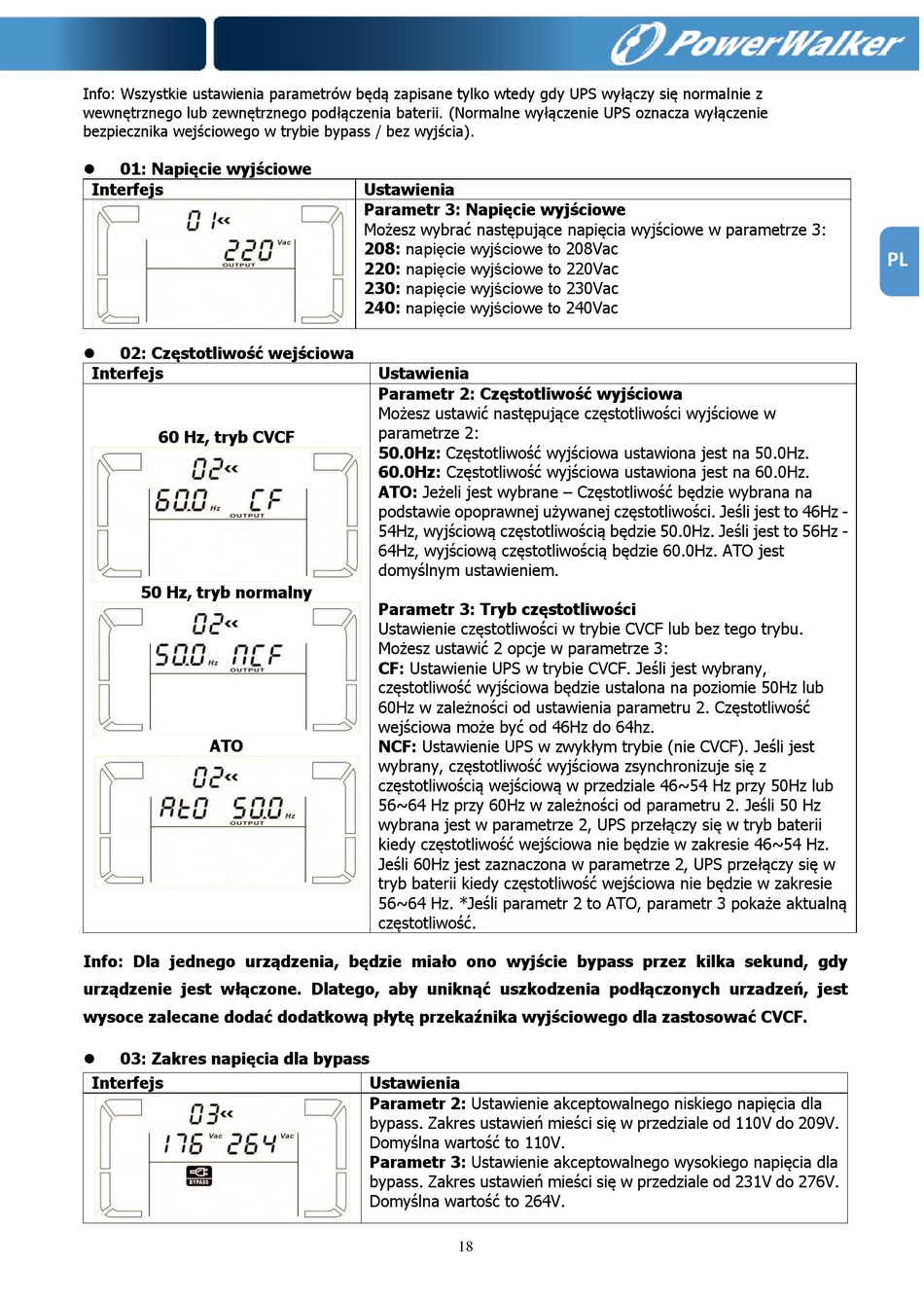

Power Walker VFI 10000CP 3/3 Instruction Manual page 214

Info: Wszystkie ustawienia parametrów będą zapisane tylko wtedy gdy UPS wyłączy się normalnie z
wewnętrznego lub zewnętrznego podłączenia baterii. (Normalne wyłączenie UPS oznacza wyłączenie
bezpiecznika wejściowego w trybie bypass / bez wyjścia).
01: Napięcie wyjściowe

Interfejs
02: Częstotliwość wejściowa

Interfejs
60 Hz, tryb CVCF
50 Hz, tryb normalny
ATO
Info: Dla jednego urządzenia, będzie miało ono wyjście bypass przez kilka sekund, gdy
urządzenie jest włączone. Dlatego, aby uniknąć uszkodzenia podłączonych urzadzeń, jest
wysoce zalecane dodać dodatkową płytę przekaźnika wyjściowego dla zastosować CVCF.
03: Zakres napięcia dla bypass

Interfejs
Ustawienia
Parametr 3: Napięcie wyjściowe
Możesz wybrać następujące napięcia wyjściowe w parametrze 3:
208: napięcie wyjściowe to 208Vac
220: napięcie wyjściowe to 220Vac
230: napięcie wyjściowe to 230Vac
240: napięcie wyjściowe to 240Vac
Ustawienia
Parametr 2: Częstotliwość wyjściowa
Możesz ustawić następujące częstotliwości wyjściowe w
parametrze 2:
50.0Hz: Częstotliwość wyjściowa ustawiona jest na 50.0Hz.
60.0Hz: Częstotliwość wyjściowa ustawiona jest na 60.0Hz.
ATO: Jeżeli jest wybrane – Częstotliwość będzie wybrana na
podstawie opoprawnej używanej częstotliwości. Jeśli jest to 46Hz -
54Hz, wyjściową częstotliwością będzie 50.0Hz. Jeśli jest to 56Hz -
64Hz, wyjściową częstotliwością będzie 60.0Hz. ATO jest
domyślnym ustawieniem.
Parametr 3: Tryb częstotliwości
Ustawienie częstotliwości w trybie CVCF lub bez tego trybu.
Możesz ustawić 2 opcje w parametrze 3:
CF: Ustawienie UPS w trybie CVCF. Jeśli jest wybrany,
częstotliwość wyjściowa będzie ustalona na poziomie 50Hz lub
60Hz w zależności od ustawienia parametru 2. Częstotliwość
wejściowa może być od 46Hz do 64hz.
NCF: Ustawienie UPS w zwykłym trybie (nie CVCF). Jeśli jest
wybrany, częstotliwość wyjściowa zsynchronizuje się z
częstotliwością wejściową w przedziale 46~54 Hz przy 50Hz lub
56~64 Hz przy 60Hz w zależności od parametru 2. Jeśli 50 Hz
wybrana jest w parametrze 2, UPS przełączy się w tryb baterii
kiedy częstotliwość wejściowa nie będzie w zakresie 46~54 Hz.
Jeśli 60Hz jest zaznaczona w parametrze 2, UPS przełączy się w
tryb baterii kiedy częstotliwość wejściowa nie będzie w zakresie
56~64 Hz. *Jeśli parametr 2 to ATO, parametr 3 pokaże aktualną
częstotliwość.
Ustawienia
Parametr 2: Ustawienie akceptowalnego niskiego napięcia dla
bypass. Zakres ustawień mieści się w przedziale od 110V do 209V.
Domyślna wartość to 110V.
Parametr 3: Ustawienie akceptowalnego wysokiego napięcia dla
bypass. Zakres ustawień mieści się w przedziale od 231V do 276V.
Domyślna wartość to 264V.
18
PL
