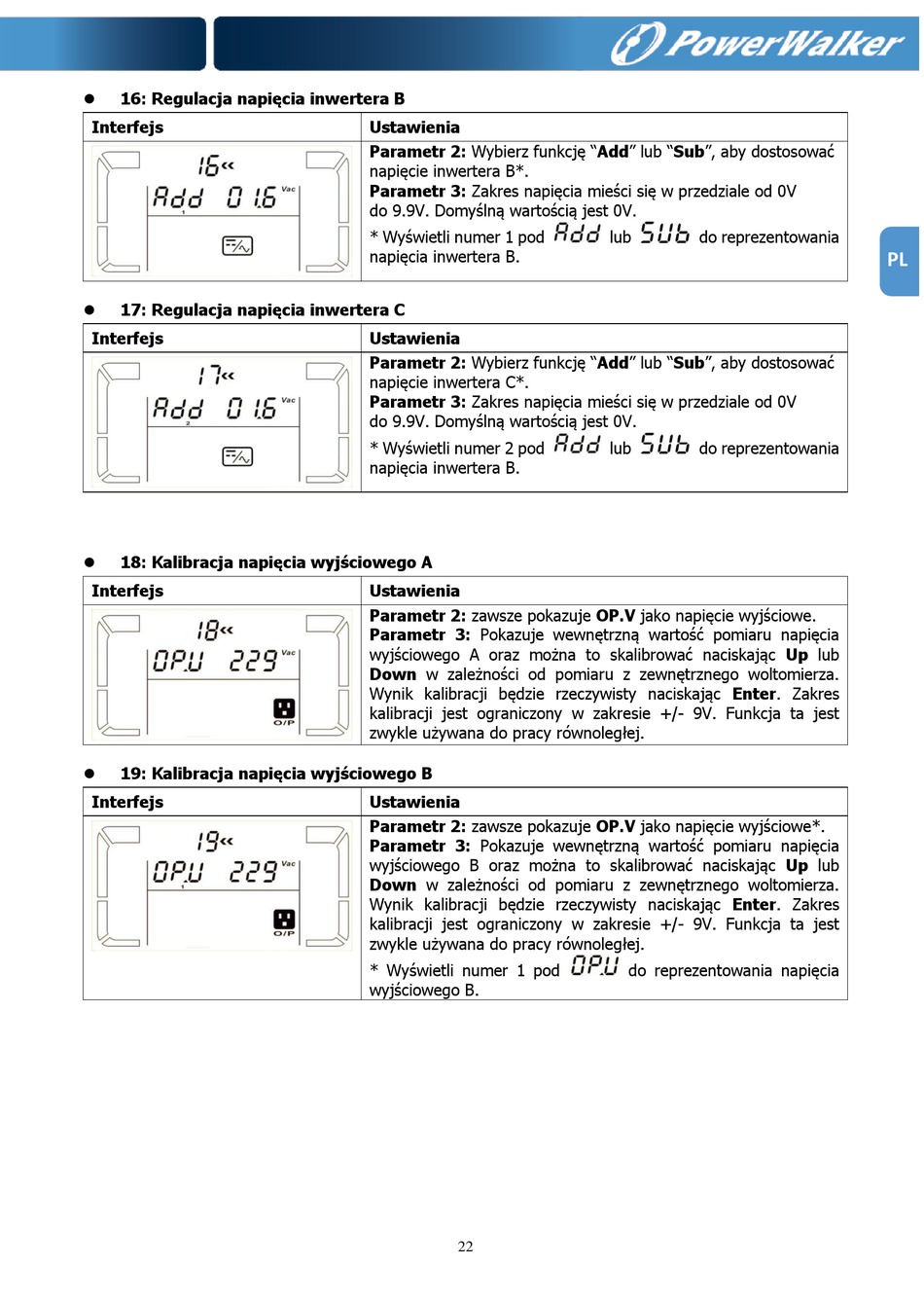

16: Regulacja napięcia inwertera B

Interfejs
17: Regulacja napięcia inwertera C

Interfejs
18: Kalibracja napięcia wyjściowego A

Interfejs
19: Kalibracja napięcia wyjściowego B

Interfejs
Ustawienia
Parametr 2: Wybierz funkcję "Add" lub "Sub", aby dostosować
napięcie inwertera B*.
Parametr 3: Zakres napięcia mieści się w przedziale od 0V
do 9.9V. Domyślną wartością jest 0V.
* Wyświetli numer 1 pod
napięcia inwertera B.
Ustawienia
Parametr 2: Wybierz funkcję "Add" lub "Sub", aby dostosować
napięcie inwertera C*.
Parametr 3: Zakres napięcia mieści się w przedziale od 0V
do 9.9V. Domyślną wartością jest 0V.
* Wyświetli numer 2 pod
napięcia inwertera B.
Ustawienia
Parametr 2: zawsze pokazuje OP.V jako napięcie wyjściowe.
Parametr 3: Pokazuje wewnętrzną wartość pomiaru napięcia
wyjściowego A oraz można to skalibrować naciskając Up lub
Down w zależności od pomiaru z zewnętrznego woltomierza.
Wynik kalibracji będzie rzeczywisty naciskając Enter. Zakres
kalibracji jest ograniczony w zakresie +/- 9V. Funkcja ta jest
zwykle używana do pracy równoległej.
Ustawienia
Parametr 2: zawsze pokazuje OP.V jako napięcie wyjściowe*.
Parametr 3: Pokazuje wewnętrzną wartość pomiaru napięcia
wyjściowego B oraz można to skalibrować naciskając Up lub
Down w zależności od pomiaru z zewnętrznego woltomierza.
Wynik kalibracji będzie rzeczywisty naciskając Enter. Zakres
kalibracji jest ograniczony w zakresie +/- 9V. Funkcja ta jest
zwykle używana do pracy równoległej.
* Wyświetli numer 1 pod
wyjściowego B.
