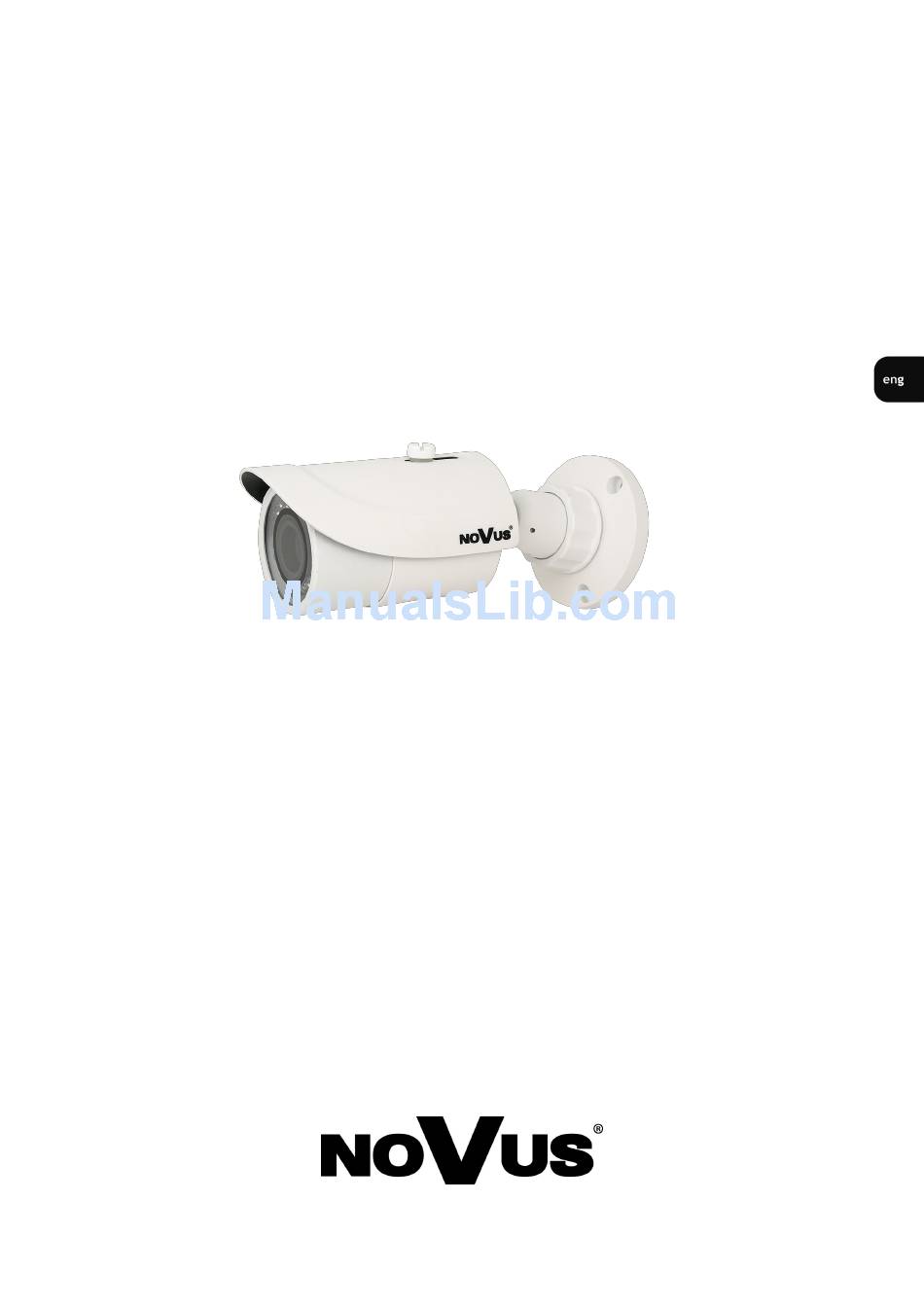

  • Page 1 U s e r ’s m a n u a l ( s h o r t f o r m ) NVIP-4DN3060H/IR-1P NVIP-4DN3061H/IR-1P...
  • Page 2 NVIP-4DN3060H/IR-1P, NVIP-4DN3061H/IR-1P - User’s manual (short form) ver 1.0. IMPORTANT SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of the following directives and national regulations implementing the directives: ...
  • Page 3 NVIP-4DN3060H/IR-1P, NVIP-4DN3061H/IR-1P - User’s manual (short form) ver 1.0. IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.

  • Page 4: Table Of Contents

    NVIP-4DN3060H/IR-1P, NVIP-4DN3061H/IR-1P - User’s manual (short form) ver 1.0. TABLE OF CONTENTS TABLE OF CONTENTS ..................... 4 1. FOREWORD INFORMATION ..................5 1.1. General characteristics ..................5 1.2. Technical specification ..................6 1.3. Camera dimension ....................7 1.4. Package contents ....................7 2.

  • Page 5: Foreword Information

    NVIP-4DN3060H/IR-1P, NVIP-4DN3061H/IR-1P - User’s manual (short form) ver 1.0. FOREWORD INFORMATION FOREWORD INFORMATION 1.1. General Characteristics  Imager resolution: 4 megapixels  Mechanical IR cut filter ,IR operation capability  Min. Illumination from 0 lx with IR LED on ...

  • Page 6: Technical Specification

    NVIP-4DN3060H/IR-1P, NVIP-4DN3061H/IR-1P - User’s manual (short form) ver 1.0. FOREWORD INFORMATION 1.2. Technical specification NVIP-4DN3060H/IR-1P NVIP-4DN3061H/IR-1P IMAGE Pick-up Element 1/3” CMOS imager Number of Effective Pixels 2688 (H) x 1520 (V) 0.09 lx/F=1.6 - color mode, 0.07 lx/F=1.4 - color mode, Min.

  • Page 7: Camera Dimension

    NVIP-4DN3060H/IR-1P, NVIP-4DN3061H/IR-1P - User’s manual (short form) ver 1.0. FOREWORD INFORMATION 1.3. Camera dimensions Cameras NVIP-4DN3060H/IR-1P, NVIP-4DN3061H/IR-1P 1.4. Package contents After you open the package make sure that the following elements are inside:  IP camera  Accessories bag ...

  • Page 8: Start-Up And Initial Ip Camera Configuration

    NVIP-4DN3060H/IR-1P, NVIP-4DN3061H/IR-1P - User’s manual (short form) ver 1.0. START-UP AND INITIAL CAMERA CONFIGURATION 2. START-UP AND INITIAL CAMERA CONFIGURATION 1.4. Package contents After you open the package make sure that the following elements are inside: 2.1 Description of connectors and control tools ...

  • Page 9: Connecting Ethernet Cable

    NVIP-4DN3060H/IR-1P, NVIP-4DN3061H/IR-1P - User’s manual (short form) ver 1.0. START-UP AND INITIAL IP CAMERA CONFIGURATION 2.3. Connecting ethernet cable To maintain tightness of ethernet cable connection, please follow instruction below: 1. Loosen the nut (a) from the main element (b).

  • Page 10: Camera Mounting

    NVIP-4DN3060H/IR-1P, NVIP-4DN3061H/IR-1P - User’s manual (short form) ver 1.0. START-UP AND INITIAL CAMERA CONFIGURATION Cameras mounting To mount a camera please follow the instructions below:  Put the bracket to the wall in a desired mounting place (with cable hole). Taking the bracket’s base screw holes as a pattern, mark future drilling holes for screws using a punch.

  • Page 11: Starting The Ip Camera

    START-UP AND INITIAL CAMERA CONFIGURATION 2.5. Starting the IP camera To run NOVUS IP camera you have to connect ethernet cable between camera and network switch. To power it up you can connect it directly via power supply adapter with parameters compatible with camera power supply specification, or camera can be powered with PoE (IEEE 802.3af ) compatible...

  • Page 12: Initial Configuration Via Web Browser

    192.168.1.2 to 192.168.1.254, for example 192.168.1.60). It is not allowed to set the same addresses for camera and PC computer You can either set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera yourself or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.

  • Page 13: Network Connection Utilizing Web Broswer

    NVIP-4DN3060H/IR-1P, NVIP-4DN3061H/IR-1P - User’s manual (short form) ver 1.0. NETWORK CONNECTION UTILIZING WEB BROWSER 3. NETWORK CONNECTION UTILIZING WEB BROSWER 3.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming smooth image display in 2560x1440 resolution and 25 fps speed.
  • Page 14 NVIP-4DN3060H/IR-1P, NVIP-4DN3061H/IR-1P - User’s manual (short form) ver 1.0. NETWORK CONNECTION UTILIZING WEB BROWSER If the installation fails, changing security settings for the IE browser is required. In order to do that, please choose: Tools > Internet options > Security tab > Custom level and: ...

  • Page 15: Using And Configuring

    NVIP-4DN3060H/IR-1P, NVIP-4DN3061H/IR-1P - User’s manual (short form) ver 1.0. USING AND CONFIGURING 4. USING AND CONFIGURING 4.1 The Remote Preview Interface 1. Motion detection Motion detection icon changes color from white to red when motion is detected. Alarm icon changes color from white to red when alarm situation has occured.

  • Page 16: Electric Connectors And Accesories

    NVIP-4DN3060H/IR-1P, NVIP-4DN3061H/IR-1P - User’s manual (short form) ver 1.0. ELECTRIC CONNECTORS AND ACCESORIES 5. ELECTRIC CONNECTORS AND ACCESORIES 5.1. Connecting power supply to the camera. Camera can be supplied using external power supply unit corresponding with the camera parameters or by using RJ45 network socket and PoE (802.3af) power supply unit.
  • Page 17 NVIP-4DN3060H/IR-1P, NVIP-4DN3061H/IR-1P - User’s manual (short form) ver 1.0. NOTES All rights reserved © AAT Holding S.A.
  • Page 18 AAT Holding S.A., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2015-08-05 TŁ, MM...
  • Page 19 ł u g i ( s k r ó c o n a ) NVIP-4DN3060H/IR-1P NVIP-4DN3061H/IR-1P...
  • Page 20 NVIP-4DN3060H/IR-1P, NVIP-4DN3061H/IR-1P - Skrócona instrukcja obsługi wer. 1.0. UWAGI I OSTRZEŻENIA Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC...
  • Page 21 NVIP-4DN3060H/IR-1P, NVIP-4DN3061H/IR-1P - Skrócona instrukcja obsługi wer. 1.0. WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIM PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI URZĄDZENIA. UWAGA! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ...

  • Page 22: Spis Treści

    NVIP-4DN3060H/IR-1P, NVIP-4DN3061H/IR-1P - Skrócona instrukcja obsługi wer. 1.0. SPIS TREŚCI SPIS TREŚCI ........................4 1. INFORMACJE WSTĘPNE ....................5 1.1. Charakterystyka ogólna ..................5 1.2. Dane techniczne ....................6 1.3. Wymiary kamery ....................7 1.4. Zawartość opakowania ..................7 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP ......8 2.1.

  • Page 23: Informacje Wstępne

    FTP  Oprogramowanie: NMS (NOVUS MANAGEMENT SYSTEM) - do rejestracji wideo, podglądu „na żywo”, odtwarzania oraz zdalnej konfiguracji urządzeń wideo IP  Zasilanie 12 VDC/ PoE (Power over Ethernet) Wszelkie prawa zastrzeżone © AAT Holding S.A.

  • Page 24: Dane Techniczne

    10 Obsługiwane protokoły sieciowe ONVIF (2.3), TCP/IP, DHCP, PPPoE, DDNS, SMTP, UPnP, RTSP, NTP Programy na PC NOVUS NMS, Internet Explorer, Google Chrome, Opera, Mozilla Firefox POZOSTAŁE FUNKCJE Menu ekranowe w oknie przeglądarki, języki: polski, angielski, rosyjski i inne...

  • Page 25: Wymiary Kamery

    NVIP-4DN3060H/IR-1P, NVIP-4DN3061H/IR-1P - Skrócona instrukcja obsługi wer. 1.0. INFORMACJE WSTĘPNE 1.3. Wymiary kamer Kamery NVIP-4DN3060H/IR-1P, NVIP-4DN3061H/IR-1P 1.4. Zawartość opakowania Po otwarciu należy upewnić się czy w opakowaniu znajdują się następujące elementy:  Kamera IP  Torebka z akcesoriami montażowymi ...

  • Page 26: Uruchamianie I Wstępna Konfiguracja Kamery Ip

    NVIP-4DN3060H/IR-1P, NVIP-4DN3061H/IR-1P - Skrócona instrukcja obsługi wer. 1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.1. Opis złącz elektrycznych oraz elementów regulacyjnych 1. Wyjście wideo BNC 2. Wejście audio (MIC) 3. Złącze zasilania kamery 12VDC 4.

  • Page 27: Podłączenie Kabla Sieciowego

    NVIP-4DN3060H/IR-1P, NVIP-4DN3061H/IR-1P - Skrócona instrukcja obsługi wer. 1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.3. Podłączenie kabla sieciowego Aby zachować hermetyczność połączenia kabla sieciowego należy postępować zgodnie z poniższa instrukcją: 1. Odkręcić nakrętkę (a) od głównego elementu zabezpieczającego (b). 2. Poprowadzić kabel sieciowy (bez końcówki) przez oba elementy. Po przełożeniu kabla zacisnąć...

  • Page 28: Montaż Kamery

    NVIP-4DN3060H/IR-1P, NVIP-4DN3061H/IR-1P - Skrócona instrukcja obsługi wer. 1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.4. Montaż kamery W celu zamontowania kamery należy postępować zgodnie z podaną procedurą:  Przyłożyć uchwyt kamery do ściany lub sufitu.  Wzorując się na położeniu otworów w podstawie kamery, przy pomocy ostrego punktaka zaznaczyć...

  • Page 29: Uruchomienie Kamery Ip

    NVIP-4DN3060H/IR-1P, NVIP-4DN3061H/IR-1P - Skrócona instrukcja obsługi wer. 1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.5. Uruchomienie kamery IP W celu uruchomienia kamery należy podłączyć kabel ethernetowy do gniazda sieciowego RJ45 kamery IP, a drugi koniec do przełącznika sieciowego. Jako źródło zasilania możliwe jest wykorzystanie zewnętrznego stabilizowanego zasilacza o parametrach spełniających wymagania...

  • Page 30: Konfiguracja Parametrów Przy Użyciu Przeglądarki Internetowej

    NVIP-4DN3060H/IR-1P, NVIP-4DN3061H/IR-1P - Skrócona instrukcja obsługi wer. 1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP  Połączenie wykorzystujące zewnętrzne zasilanie kamery i kabel ethernetowy Komputer Kamera IP Transmisja danych - kabel ethernetowy skrosowany Informacja: Zasilacz zewnętrzny nie wchodzi w skład zestawu, należy się w niego zaopatrzyć we własnym zakresie.

  • Page 31: Połączenia Sieciowe Za Pomocą Przeglądarki Www

    NVIP-4DN3060H/IR-1P, NVIP-4DN3061H/IR-1P - Skrócona instrukcja obsługi wer. 1.0. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW Poniższe wymagania dotyczą połączenia z kamerą IP przy założeniu płynnego wyświetlania obrazu wideo w rozdzielczości 2560 x 1440 dla 25kl/s.
  • Page 32 NVIP-4DN3060H/IR-1P, NVIP-4DN3061H/IR-1P - Skrócona instrukcja obsługi wer. 1.0. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Jeżeli dla przeglądarki Internet Explorer instalacja przeprowadzona w ten sposób się nie powiedzie należy zmieć ustawienia zabezpieczeń przeglądarki. Aby to zrobić należy w przeglądarce Internet Explorer wybrać: Narzędzia > Opcje internetowe > Zabezpieczenia > Poziom niestandardowy i następnie zmienić:...

  • Page 33: Interfejs Www - Praca Z Kamerą

    NVIP-4DN3060H/IR-1P, NVIP-4DN3061H/IR-1P - Skrócona instrukcja obsługi wer. 1.0. INTERFEJS WWW - PRACA Z KAMERĄ 4. INTERFEJS WWW - PRACA Z KAMERĄ 4.1 Widok zdalnego podglądu 1. Detekcja ruchu Po wykryciu ruchu ikona zmienia kolor z białego na czerwony. 2. Ustawienia płynności wyświetlania Aby uzyskać...

  • Page 34: Połączenia Elektryczne I Złącza Akcesoriów

    UWAGA: W celu ochrony kamery przed uszkodzeniem zalecane jest zastosowanie zabezpieczeń przepięciowych. Awarie powstałe w wyniku przepięć nie podlegają naprawie gwarancyjnej. 6. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY Kamery IP firmy NOVUS umożliwiają resetowanie ustawień:  programowo (z poziomu przeglądarki) ...
  • Page 35 NVIP-4DN3060H/IR-1P, NVIP-4DN3061H/IR-1P - Skrócona instrukcja obsługi wer. 1.0. NOTATKI Wszelkie prawa zastrzeżone © AAT Holding S.A.
  • Page 36 AAT Holding S.A., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2015-08-05 TŁ MM...
