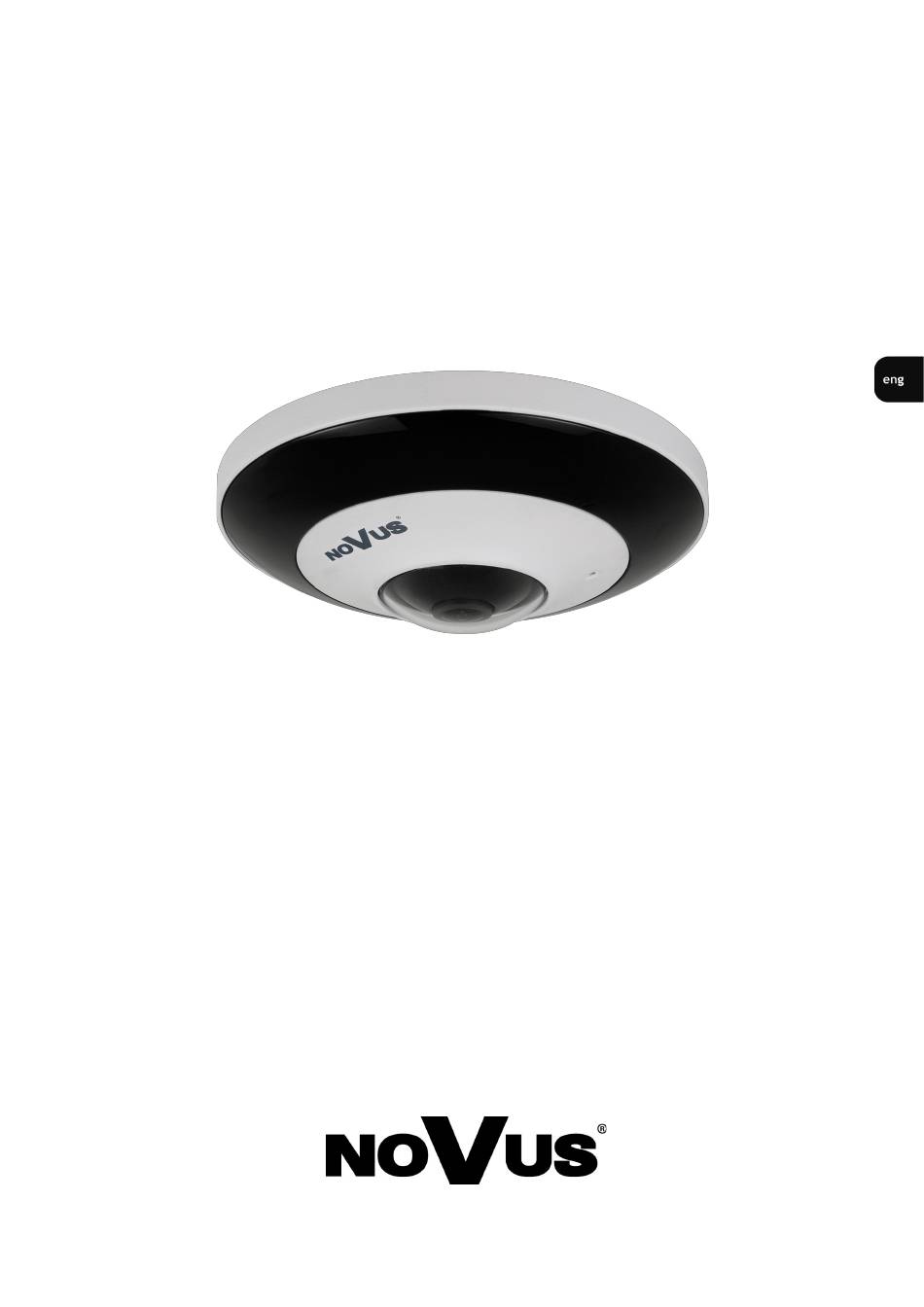

U s e r ' s m a n u a l
( s h o r t f o r m )
NVIP-6F-6301

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVIP-6F-6301 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Novus NVIP-6F-6301

Summary of Contents for Novus NVIP-6F-6301

  • Page 1 U s e r ’ s m a n u a l ( s h o r t f o r m ) NVIP-6F-6301...

  • Page 2: Important Safeguards And Warnings

    NVIP-6F-6301 User’s manual ver.1.0 IMPORTANT SAFEGUARDS AND WARNINGS EMC (2014/30/EU) and LVD (2014/35/EU ) Directives CE Marking Our products are manufactured to comply with the requirements of the following directives and national regulations implementing the directives: • Electromagnetic compatibility EMC 2014/30/EU.
  • Page 3 NVIP-6F-6301 User’s manual ver.1.0 IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL AND FULL VERSION OF THE MANUAL IS AN INDISPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQEUSTED TO FAMILIARIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.

  • Page 4: Foreword Information

    Network protocol support : HTTP, TCP/IP, IPv4, UDP, FTP, DHCP, DDNS, NTP, RTSP, PPPoE, SMTP • Software: NMS (NOVUS MANAGEMENT SYSTEM) for video recording, live monitoring, playback and remote IP devices administration • Power supply: 12VDC, PoE (Power over Ethernet)

  • Page 5: Specification

    NVIP-6F-6301 User’s manual ver.1.0 FOREWORD INFORMATION 1.2. Specification Image Image Sensor 6 MPX CMOS sensor 1/2.9” SONY Exmor R STARVIS Number of Effective Pixels 3096 (H) x 2202 (V) 0.1 lx/F2.5 - color mode, Min. Illumination 0 lx (IR on) - B/W mode...
  • Page 6 NVIP-6F-6301 User’s manual ver.1.0 FOREWORD INFORMATION Installation parameters Dimensions (mm) 130 (Ф) x 39 (H) Weight 0.45 kg Degree of Protection IP 67 Enclosure vandalproof aluminium, white Power Supply PoE, 12 VDC Power Consumption 5 W, 14.5 W (IR on) Operating Temperature -20°C ~ 50°C...

  • Page 7: Start-Up And Initial Ip Camera Configuration

    NVIP-6F-6301 User’s manual ver.1.0 START-UP AND INITIAL IP CAMERA CONFIGURATION Caution: It is forbidden to use – as the camera power source – PoE equipment (adapters, etc.) not compatible with IEEE 802.3af standard (items called “passive PoE power supply”). Damages that results from the usage of improper power supply source are not covered by the warranty.

  • Page 8: Start-Up And Initial Camera Configuration

    NVIP-6F-6301 User’s manual ver.1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2.2. Camera mounting Before installation, make sure that surface is strong enough to hold 3 times the weight of the camera. 1. Pry the magnetic cover (2) using the gap (1).
  • Page 9 NVIP-6F-6301 User’s manual ver.1.0 START-UP AND INITIAL CAMERA CONFIGURATION 3. Drill holes in marked places and optionally make an extra hole for camera cables. 4. Put the electric cable in place. Install the camera using included mounting screws. 5. Put the magnetic cover (2) on the camera.
  • Page 10 2.4. Connecting power supply to the camera. The camera can be supplied by using RJ45 network socket or by power connector. To run NOVUS IP camera you can connect ethernet cable between camera and network switch with PoE support (IEEE 802.3af).

  • Page 11: Network Switch

    START-UP AND INITIAL CAMERA CONFIGURATION 2.5. Starting the IP camera To run NOVUS IP camera you have to connect ethernet cable between camera and network switch with PoE support (IEEE 802.3af). You can also connect it directly via power supply adapter with parameters compatible with camera power supply specification.
  • Page 12 192.168.1.2 to 192.168.1.254, for example 192.168.1.60). It is not allowed to set the same addresses for camera and PC computer You can either set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera yourself or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.
  • Page 13 NVIP-6F-6301 User’s manual ver.1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2.7. Security recommendations for network architecture and configuration WARNING! Below are shown security recommendations for network architecture and configuration CCTV systems that connected Internet reduce risk of unauthorized interference with the system by a third party.
  • Page 14 NVIP-6F-6301 User’s manual ver.1.0 NETWORK CONNECTION UTILIZING WEB BROWSER .3. NETWORK CONNECTION UTILIZING WEB BROSWER 3.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming smooth image display. 1. CPU Intel Core i3 3 GHz or newer 2.
  • Page 15 NVIP-6F-6301 User’s manual ver.1.0 NETWORK CONNECTION VIA WEB BROWSER If the installation fails, changing security settings for the IE browser is required. In order to do that, please choose: Tools > Internet options > Security tab > Custom level and: •...

  • Page 16: Using And Configuring

    NVIP-6F-6301 User’s manual ver.1.0 USING AND CONFIGURING 4. USING AND CONFIGURING 4.1 The Remote Preview Interface 1. View settings Original size Automatic Size Fill screen Full Screen 2. Camera functions Live View On/Off Snapshoot Zoom In/out (digital) On/Off Sound Record Video PTZ panel - unavainible 3.

  • Page 17: Restoring Factory Defaults

    NVIP-6F-6301 User’s manual ver.1.0 RESTORING FACTORY DEFAULTS 5. RESTORING FACTORY DEFAULTS NOVUS IP cameras allow to restore defaults via: • software (web browser level) resetting the camera settings • hardware (using reset) restores factory defaults. 5.1. Restoring software factory defaults Factory software default restores default settings of the IP camera except network settings.

  • Page 18: Electric Connectors And Accesories

    6.1. Connecting power supply to the camera. The camera can be supplied by using RJ45 network socket or by power connector. To run NOVUS IP camera you can connect ethernet cable between camera and network switch with PoE support (IEEE 802.3af).
  • Page 19 NVIP-6F-6301 User’s manual ver.1.0 ELECTRIC CONNECTORS AND ACCESORIES Alarm output Camera alarm output is an relay output type. • Alarm output electric connections Indicator Alarm Output (+) ALM-OPEN IP Camera Indicator Alarm power Output (-) supply ALM-COM 6.3. SD card installation Camera supports micro SD, SDHC and SDXC cards with their capacity up to 128GB.
  • Page 20 AAT Holding S.A., 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com 2019-06-03 MO...
  • Page 21 I n s t r u k c j a o b s ł u g i ( s k r ó c o n a ) NVIP-6F-6301...
  • Page 22 NVIP-6F-6301, Instrukcja obsługi wer.1.0. UWAGI I OSTRZEŻENIA Dyrektywy EMC (2014/30/UE) i LVD (2014/35/UE) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2014/30/UE. Niskonapięciowa LVD 2014/35/UE. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od...

  • Page 23: Warunki Bezpieczeństwa

    NVIP-6F-6301, Instrukcja obsługi wer.1.0. WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ SKRÓCONEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ INSTALACJI I KONFIGURACJI URZĄDZENIA. PRZED PRZYSTĄPIENIEM DO EKSPLOATACJI URZĄDZENIA PROSIMY O ZAPOZNANIE SIĘ Z PEŁNĄ INSTRUKCJĄ OBSŁUGI. PEŁNA INSTRUKCJA OBSŁUGI JEST DOSTĘPNA STRONIE www.novuscctv.com/pl UWAGA! NIE WOLNO DOKONYWAĆ...

  • Page 24: Informacje Wstępne

    Obsługa protokołów: HTTP, TCP/IP, IPv4, UDP, FTP, DHCP, DDNS, NTP, RTSP, PPPoE, SMTP • Oprogramowanie: NMS (NOVUS MANAGEMENT SYSTEM) - do rejestracji wideo, podglądu „na żywo”, odtwarzania oraz zdalnej konfiguracji urządzeń wideo IP • Zasilanie 12VDC oraz PoE (Power over Ethernet)

  • Page 25: Dane Techniczne

    NVIP-6F-6301, Instrukcja obsługi wer.1.0. INFORMACJE WSTĘPNE 1.2. Dane techniczne Obraz Przetwornik obrazu 6 MPX, matryca CMOS, 1/2.9”, SONY Exmor R STARVIS Liczba efektywnych pikseli 3096 (H) x 2202 (V) 0.1 lx/F2.5 - tryb kolorowy, Czułość 0 lx (IR wł.) - tryb czarno-biały...

  • Page 26: Wymiary Kamery

    NVIP-6F-6301, Instrukcja obsługi wer.1.0. INFORMACJE WSTĘPNE Parametry instalacyjne Wymiary (mm) 130 (Ф) x 39 (wys.) Masa 0.45 kg Klasa szczelności IP 67 Obudowa wandaloodporna aluminiowa, w kolorze białym Zasilanie PoE, 12 VDC Pobór mocy 14.5 W (IR wł.) Temperatura pracy -20°C ~ 50°C...

  • Page 27: Uruchamianie I Wstępna Konfiguracja Kamery Ip

    NVIP-6F-6301, Instrukcja obsługi wer.1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP UWAGA: Zabronione jest stosowanie jako źródło zasilania kamery urządzeń (zasilacze, adaptery itp.) PoE niezgodnych ze standardem IEEE 802.3at/af, potocznie nazywanych „pasywne zasilacze PoE”. Uszkodzenia wynikłe ze stosowania nieodpowiednich źródeł zasilana nie podlegają gwarancji.
  • Page 28 NVIP-6F-6301, Instrukcja obsługi wer.1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.2. Montaż kamery Przed instalacją kamery należy upewnić się, że podłoże jest w stanie wytrzymać obciążenie odpowiadające trzykrotności masy kamery. 1. Korzystając z wycięcia (1) należy ściągnąć magnetyczną maskownicę (2).
  • Page 29 NVIP-6F-6301, Instrukcja obsługi wer.1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 3.Wywiercić w zaznaczonych miejscach otwory pod wkręty mocujące oraz w razie potrzeby pod otwór umożliwiający doprowadzenie niezbędnego okablowania. 4. Umieścić kołki w otworach montażowych. Przepuścić przewody elektryczne. Następnie przykręcić kamerę za pomocą wkrętów montażowych.
  • Page 30 NVIP-6F-6301, Instrukcja obsługi wer.1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.3. Podłączenie kabla sieciowego Aby zachować szczelność połączenia kabla sieciowego należy postępować zgodnie z poniższą instrukcją: 1. Odkręcić nakrętkę (a) od głównego elementu zabezpieczającego (b). 2. Poprowadzić kabel sieciowy (bez końcówki) przez oba elementy. Po przełożeniu kabla zacisnąć...
  • Page 31 NVIP-6F-6301, Instrukcja obsługi wer.1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.5. Uruchomienie kamery IP W celu uruchomienia kamery należy podłączyć kabel ethernetowy do gniazda sieciowego RJ45 kamery IP, a drugi koniec do przełącznika sieciowego PoE (IEEE 802.3at/af). Możliwe jest również zasilenie kamery z zewnętrznego stabilizowanego zasilacza o parametrach spełniających wymagania kamery.
  • Page 32 Uszkodzenia wynikłe ze stosowania nieodpowiednich źródeł zasilana nie podlegają gwarancji. 2.6. Konfiguracja parametrów przy użyciu przeglądarki internetowej Konfigurację sieciową kamery można przeprowadzić przy pomocy przeglądarki internetowej. Domyślne ustawienia sieciowe dla kamer IP serii NVIP-6F-6301 to : 1. Adres IP = 192.168.1.200 2. Maska sieci - 255.255.255.0 3.
  • Page 33 NVIP-6F-6301, Instrukcja obsługi wer.1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.7. Zalecenia dotyczące bezpieczeństwa sieci UWAGA! Poniżej zostały przedstawione podstawowe zalecenia dotyczące budowy oraz konfiguracji systemów telewizji dozorowej podłączonych do sieci Internet, pozwalające ograniczyć ryzyko nieautoryzowanej ingerencji w system przez osoby trzecie.

  • Page 34: Połączenia Sieciowe Za Pomocą Przeglądarki Www

    NVIP-6F-6301, Instrukcja obsługi wer.1.0. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW Poniższe wymagania dotyczą połączenia z kamerą IP przy założeniu płynnego wyświetlania obrazu wideo.
  • Page 35 NVIP-6F-6301, Instrukcja obsługi wer.1.0. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Jeżeli dla przeglądarki Internet Explorer instalacja przeprowadzona w ten sposób się nie powiedzie należy zmieć ustawienia zabezpieczeń przeglądarki. Aby to zrobić należy w przeglądarce Internet Explorer wybrać: Narzędzia > Opcje internetowe > Zabezpieczenia > Poziom niestandardowy i następnie zmienić:...
  • Page 36 NVIP-6F-6301, Instrukcja obsługi wer.1.0. INTERFEJS WWW- PRACA Z KAMERĄ 4. INTERFEJS WWW - PRACA Z KAMERĄ 4.1 Widok podglądu 1. Ustawienia obrazu Oryginalny rozmiar Rozmiar automatyczny Dostosuj do ekranu Pełny ekran 2. Funkcje kamery Podgląd na żywo włącz/wyłącz Zrób zdjęcie Przybliż/Oddal(cyfr.)

  • Page 37: Przywracanie Ustawień Fabrycznych Kamery

    NVIP-6F-6301, Instrukcja obsługi wer.1.0. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY 5. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY Kamery IP marki NOVUS umożliwiają resetowanie ustawień: • programowo (z poziomu przeglądarki) • sprzętowo (przy użyciu przycisku reset) 5.1. Programowe przywracanie ustawień fabrycznych kamery IP Przywracanie ustawień fabrycznych kamery IP powoduje przywrócenie wszystkich domyślnych ustawień...

  • Page 38: Połączenia Elektryczne I Złącza Akcesoriów

    NVIP-6F-6301, Instrukcja obsługi wer.1.0. POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 6. POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 6.1. Podłączenie zasilania kamery Kamera może być zasilana przez zewnętrzny zasilacz o parametrach zgodnych z zasilaniem kamery lub przez gniazdo sieciowe RJ45 przy wykorzystaniu technologii PoE (IEEE 802.3 at/af). Do zasilenia kamery poprzez PoE należy użyć...
  • Page 39 NVIP-6F-6301, Instrukcja obsługi wer.1.0. POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW Wyjście alarmowe Wyjście alarmowe kamery jest wyjściem przekaźnikowym. • Typowe połączenia przekaźnikowego wyjścia alarmowego. Sygnalizator Wyjście alarmowe (+) ALM-OPEN Zasilanie Wyjście sygnalizatora Alarmowe (-) Kamera IP ALM-COM 6.3. Instalacja karty SD Kamera obsługuje karty microSD/SDHC/SDXC o pojemności do 128GB.
  • Page 40 AAT Holding S.A., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2019-06-03 MO...
