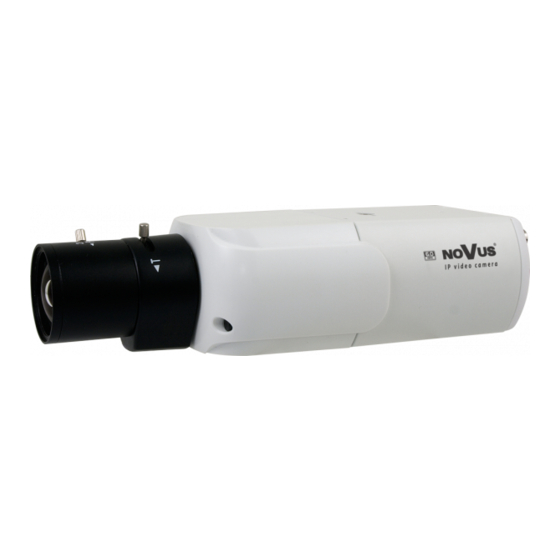

U s e r ’s m a n u a l ( s h o r t ) NVIP-6DN7000C-1P...
Page 2
NVIP-6DN7000C-1P User’s manual (short form) ver.1.0 NVIP-6DN7000C-1P User’s manual (short form) ver.1.0 IMPORTANT SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of the following directives and national regulations implementing the directives: ...
Page 3
NVIP-6DN7000C-1P User’s manual (short form) ver.1.0 NVIP-6DN7000C-1P User’s manual (short form) ver.1.0 IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.
NVIP-6DN7000C-1P User’s manual (short form) ver.1.0 NVIP-6DN7000C-1P User’s manual (short form) ver.1.0 FOREWORD INFORMATION 1.4. Package contents 1.4. Package contents After you open the package make sure that the following elements are inside: After you open the package make sure that the following elements are inside: ...
NVIP-6DN7000C-1P User’s manual (short form) ver.1.0 NVIP-6DN7000C-1P User’s manual (short form) ver.1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2. START-UP AND INITIAL IP CAMERA CONFIGURATION 2.1. Description of the main elements of the camera 1. Alarm input/output connector 2. BNC analogue video output 3.
NVIP-6DN7000C-1P User’s manual (short form) ver.1.0 NVIP-6DN7000C-1P User’s manual (short form) ver.1.0 START-UP AND INITIAL CAMERA CONFIGURATION NVIP-6DN7000C-1P lens mount 2.2. IP camera C/CS lens adapter Lens Lens Mount: 1. Remove the protecting cap. 2. Remove the sensor protective foil located under the cap 3.
START-UP AND INITIAL CAMERA CONFIGURATION 2.3. Starting the IP camera To run NOVUS IP camera you have to connect ethernet cable between camera and network switch with PoE support (IEEE 802.3af). You can also power it directly via power supply adapter with parameters compatible with camera power supply specification.
192.168.1.2 to 192.168.1.254, for example 192.168.1.60). It is not allowed to set the same addresses for camera and PC computer You can either set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera yourself or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.
NVIP-6DN7000C-1P User’s manual (short form) ver.1.0 NVIP-6DN7000C-1P User’s manual (short form) ver.1.0 NETWORK CONNECTION UTILIZING WEB BROWSER 3. NETWORK CONNECTION UTILIZING WEB BROSWER 3.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming smooth image display in 3072x2048 for 30 fps.
Page 14
NVIP-6DN7000C-1P User’s manual (short form) ver.1.0 NVIP-6DN7000C-1P User’s manual (short form) ver.1.0 NETWORK CONNECTION UTILIZING WEB BROWSER In the following steps is needed to confirm the will to install add-on and start the installation of the NVIPViewer: After completing the installation and restart the browser may appear monit from security system for permission to launch the add-on.
NVIP-6DN7000C-1P User’s manual (short form) ver.1.0 NVIP-6DN7000C-1P User’s manual (short form) ver.1.0 NETWORK CONNECTION UTILIZING WEB BROWSER 3.3. Connection with IP camera via other browser eg. Chrome, Mozilla Firefox, Safari ) It is also possible to connect to the camera using Mozilla Firefox, but this browser doesn't offer full functionality of the camera, so the recommended browser is Internet Explorer.
Page 16
NVIP-6DN7000C-1P User’s manual (short form) ver.1.0 NVIP-6DN7000C-1P User’s manual (short form) ver.1.0 NETWORK CONNECTION UTILIZING WEB BROWSER After downloading and running it, a window depicting installation of particular components is then displayed. After proper installation pictures from the camera should become visible...
NVIP-6DN7000C-1P User’s manual (short form) ver.1.0 NVIP-6DN7000C-1P User’s manual (short form) ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 4. WWW INTERFACE - WORKING WITH IP CAMERA 4.1. Displaying live pictures 1. Main tabs Home — live view page System — camera settings (IP, recording, sending alarm messages, motion detection etc.) Streaming —...
Page 18
NVIP-6DN7000C-1P User’s manual (short form) ver.1.0 NVIP-6DN7000C-1P User’s manual (short form) ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA - Snapshot - saves the current frame in JPEG format - Video Streaming pause/play button - Web recording - saves the current video in AVI format - Manually trigger the alarm output 5.
NVIP-6DN7000C-1P User’s manual (short form) ver.1.0 NVIP-6DN7000C-1P User’s manual (short form) ver.1.0 ELECTRIC CONNECTORS AND ACCESORIES 5. ELECTRIC CONNECTORS AND ACCESORIES 5.1. Connecting power supply to the camera. The camera can be supplied by using RJ45 network socket or external power supply. To run IP camera you have to connect ethernet cable between camera and network switch with PoE support (IEEE 802.3af).
NVIP-6DN7000C-1P User’s manual (short form) ver.1.0 NVIP-6DN7000C-1P User’s manual (short form) ver.1.0 ELECTRIC CONNECTORS AND ACCESORIES Alarm output connections example Siren IP Camera Alarm output + Alarm Siren power output - supply Alarm output SSR relay WARNING Not following to the correct polarity when connecting external devices to the alarm output can cause the system malfunction or damage the camera.
Page 23
I n s t r u k c j a o b s ł u g i ( s k r ó c o n a ) NVIP-6DN7000C-1P...
Page 24
NVIP-6DN7000C-1P Skrócona instrukcja obsługi wer. 1.0. UWAGI I OSTRZEŻENIA Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC...
Page 25
NVIP-6DN7000C-1P Skrócona instrukcja obsługi wer. 1.0. WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIM PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI REJESTRATORA. UWAGA! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ BYĆ REALIZOWANE JEDYNIE PRZEZ WYKWALIFIKOWANYCH PRACOWNIKÓW SERWISU.
1.4. Zawartość opakowania ..................8 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP......9 2.1. Opis złącz elektrycznych oraz głównych elementów kamery......9 2.2. Montaż obiektywu do kamery NVIP-6DN7000C-1P ........10 2.3. Uruchomienie kamery IP................11 2.4. Konfiguracja parametrów przy użyciu przeglądarki internetowej....12 3. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW ....13 3.1.
NVIP-6DN7000C-1P Skrócona instrukcja obsługi wer. 1.0. INFORMACJE WSTĘPNE 1.2. Dane techniczne NVIP-6DN7000C-1P OBRAZ Przetwornik obrazu 6 MPX, matryca CMOS, 1/1.8”, SONY Exmor R STARVIS Liczba efektywnych pikseli 3072 (H) x 2048 (V) Czułość 0.02 lx/F1.2 - tryb kolorowy (DSS), 0.0009 lx/F1.2 - tryb czarno-biały (DSS)
NVIP-6DN7000C-1P Skrócona instrukcja obsługi wer. 1.0. INFORMACJE WSTĘPNE 1.4. Zawartość opakowania Po otwarciu należy upewnić się czy w opakowaniu znajdują się następujące elementy: Kamera IP Torebka z akcesoriami montażowymi Skrócona instrukcje obsługi urządzenia. Jeżeli którykolwiek z elementów został uszkodzony w transporcie, należy spakować zawartość...
NVIP-6DN7000C-1P Skrócona instrukcja obsługi wer. 1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.1. Opis głównych elementów kamery 1. Złącze wejść i wyjść alarmowych 2. Wyjście analogowe wideo 3. Port Ethernet 100 Mb/s (gniazdo RJ-45) 4.
NVIP-6DN7000C-1P Skrócona instrukcja obsługi wer. 1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.3. Uruchomienie kamery IP W celu uruchomienia kamery należy podłączyć kabel ethernetowy do gniazda sieciowego RJ45 kamery IP, a drugi koniec do przełącznika sieciowego PoE w standardzie zgodnym z IEEE 802.3af.
2.4. Konfiguracja parametrów przy użyciu przeglądarki internetowej Konfigurację sieciową kamery można przeprowadzić przy pomocy przeglądarki internetowej. Domyślne ustawienia sieciowe dla kamery IP NVIP-6DN7000C-1P to : 1. Adres IP = 192.168.1.200 2. Maska sieci - 255.255.255.0 3. Brama - 192.168.1.1 4.
NVIP-6DN7000C-1P Skrócona instrukcja obsługi wer. 1.0. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW Poniższe wymagania dotyczą połączenia z kamerą IP przy założeniu płynnego wyświetlania obrazu wideo w rozdzielczości 3072x2048 dla 30kl/s.
Page 36
NVIP-6DN7000C-1P Skrócona instrukcja obsługi wer. 1.0. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW W kolejnych krokach należy potwierdzić wolę zainstalowania dodatku, oraz rozpocząć proces instalacji dodatku NVIPViewer: Po zakończeniu instalacji i restarcie przeglądarki może się pojawić monit systemu zabezpieczeń o zgodę na uruchomienie dodatku. Należy zezwolić na jego uruchomienie. Instalacja jest zakończona.
NVIP-6DN7000C-1P Skrócona instrukcja obsługi wer. 1.0. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.3. Połączenie sieciowe z kamerą IP za pomocą innych przeglądarek (np. Chrome, Mozilla Firefox, Safari ) Możliwe jest również połączenie z kamerą przy pomocy innych przeglądarek, ale połączenie takie może nie oferować...
NVIP-6DN7000C-1P Skrócona instrukcja obsługi wer. 1.0. INTERFEJS WWW - PRACA Z KAMERĄ 4. INTERFEJS WWW - PRACA Z KAMERĄ 4.1. Wyświetlanie obrazu na żywo 1. Menu główne kamery: Podgląd — podgląd obrazu na żywo z kamery Konfiguracja — ustawienia kamery ( np. adres IP, nagrywanie, powiadomienia, detekcja ruchu) Strumień...
Page 40
NVIP-6DN7000C-1P Skrócona instrukcja obsługi wer. 1.0. INTERFEJS WWW - PRACA Z KAMERĄ - zapis aktualnego obrazu jako zdjęcie - plik JPG - zatrzymanie/uruchomienie podglądu na żywo - zapis aktualnego obrazu jako film - plik AVI - ręczne wyzwalanie wyjścia alarmowego 5.
NVIP-6DN7000C-1P Skrócona instrukcja obsługi wer. 1.0. POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 5. POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 5.1. Podłączenie zasilania kamery Kamera może być zasilana przez zewnętrzny zasilacz o parametrach zgodnych z zasilaniem kamery lub przez gniazdo sieciowe RJ45 przy wykorzystaniu technologii PoE (IEEE 802.3af). Do zasilenia kamery poprzez PoE należy użyć...
NVIP-6DN7000C-1P Skrócona instrukcja obsługi wer. 1.0. POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW Przykładowe połączenia wyjścia alarmowego. Sygnalizator Kamera IP Wyjście alarmowe + Wyjście Zasilanie alarmowe - sygnalizatora Przekaźnik SSR wyjścia alarmowego UWAGA Nie przestrzeganie właściwej polaryzacji przy podłączaniu urządzeń zewnętrznych do wyjścia alarmowego może spowodować...
