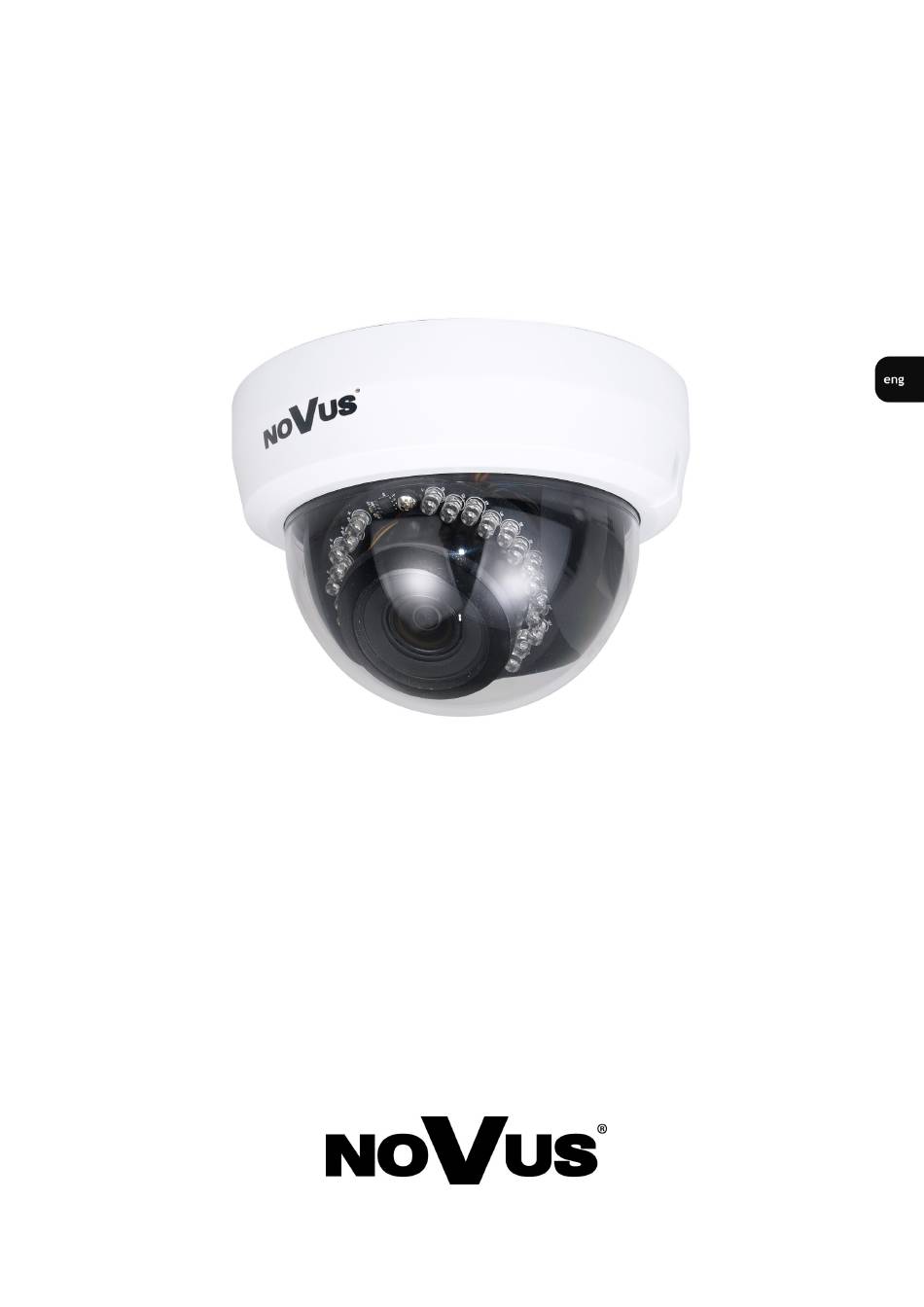

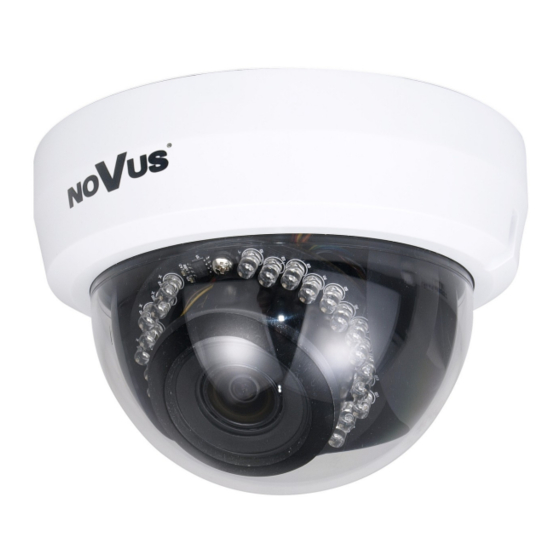

  • Page 1 U s e r ’s m a n u a l ( s h o r t f o r m ) NVIP-3DN7540D/IRH-2P...
  • Page 2 NVIP-3DN7540D/IRH-2P User’s manual ver.1.0 (short form) IMPORTANT SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of the following directives and national regulations implementing the directives:  Electromagnetic compatibility EMC 2004/108/EC.
  • Page 3 NVIP-3DN7540D/IRH-2P User’s manual ver.1.0 (short form) IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.

  • Page 4: Table Of Contents

    TABLE OF CONTENTS ....................4 1. FOREWORD INFORMATION ..................5 1.1. General Characteristics ..................5 1.2. NVIP-3DN7540D/IRH-2P tech specification ............6 1.3. Camera dimension ....................7 1.4. Package contents ....................8 2. START-UP AND INITIAL IP CAMERA CONFIGURATION ......... 9 2.1.

  • Page 5: Foreword Information

    Network protocol support : Onvif (2.0), HTTP, TCP/IP, IPv4/v6, UDP, HTTPS, Multicast, FTP, DHCP, DDNS, NTP, RTSP, RTP, UPnP, SNMP, QoS  Software: NMS (NOVUS MANAGEMENT SYSTEM) for video recording, live monitoring, playback and remote IP devices administration  Power supply: 12VDC, 24VAC, PoE+ (Power over Ethernet)

  • Page 6: Nvip-3Dn7540D/Irh-2P Tech Specification

    NVIP-3DN7540D/IRH-2P User’s manual ver.1.0 (short form) FOREWORD INFORMATION 1.2. NVIP-3DN7540D/IRH-2P specification Pick-up Element CMOS imager, 1/2.8” Imager Resolution 3.0 megapixels 0.2 lx/F=1.2 – color mode DSS, Min. Illumination 0.02 lx/F=1.2 – B/W mode DSS, 0 lx/F=1.2 B/W mode (IR on)

  • Page 7: Camera Dimension

    NVIP-3DN7540D/IRH-2P User’s manual ver.1.0 (short form) FOREWORD INFORMATION 1.3. Camera dimensions All rights reserved © AAT Holding sp. z o.o.

  • Page 8: Package Contents

    NVIP-3DN7540D/IRH-2P User’s manual ver.1.0 (short form) FOREWORD INFORMATION 1.4. Package contents 1.4. Package contents After you open the package make sure that the following elements are inside: After you open the package make sure that the following elements are inside: ...

  • Page 9: Start-Up And Initial Ip Camera Configuration

    NVIP-3DN7540D/IRH-2P User’s manual ver.1.0 (short form) START-UP AND INITIAL CAMERA CONFIGURATION 2. START-UP AND INITIAL IP CAMERA CONFIGURATION 2.1. Description of connectors and control tools NVIP-3DN7540D/IRH-2P Color Description White 24 V AC Power Gray Blue Alarm In (-) Green Alarm In (+)

  • Page 10: Nvip-3Dn7540D/Irh-2P Mounting

    NVIP-3DN7540D/IRH-2P User’s manual ver.1.0 (short form) START-UP AND INITIAL CAMERA CONFIGURATION NVIP-3DN7540D/IRH-2P mounting 2.2. To mount a camera please follow the instructions below:  Unscrew and the dome from the camera  Put the camera’s base to wall/ceiling.  Taking holes at the bottom of the camera’s base as a pattern, please mark the drilling holes for screws and cables (using a punch, for example).

  • Page 11: Starting The Ip Camera

    START-UP AND INITIAL CAMERA CONFIGURATION 2.3. Starting the IP camera To run NOVUS IP camera you have to connect ethernet cable between camera and network switch with PoE+ support. You can also connect it directly via power supply adapter with parameters compatible with camera power supply specification.

  • Page 12: Initial Configuration Via The Web Browser

    192.168.1.2 to 192.168.1.254, for example 192.168.1.60). It is not allowed to set the same addresses for camera and PC computer You can either set a network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera yourself or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.

  • Page 13: Network Connection Utilizing Web Broswer

    NVIP-3DN7540D/IRH-2P User’s manual ver.1.0 (short form) NETWORK CONNECTION UTILIZING WEB BROWSER 3. NETWORK CONNECTION UTILIZING WEB BROSWER 3.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming smooth image display in 1920x1080 resolution and 25 fps speed.
  • Page 14 NVIP-3DN7540D/IRH-2P User’s manual ver.1.0 (short form) NETWORK CONNECTION UTILIZING WEB BROWSER If the installation fails, changing security settings for the IE browser is required. In order to do that, please choose: Tools > Internet options > Security tab > Custom level and: ...

  • Page 15: Connection With Ip Camera Via The Other Browser

    NVIP-3DN7540D/IRH-2P User’s manual ver.1.0 (short form) NETWORK CONNECTION UTILIZING WEB BROWSER 3.3. Connection with IP camera via other browser eg. Chrome, Mozilla Firefox, Safari ) It is also possible to connect to the camera using Mozilla Firefox, but this browser doesn't offer full functionality of the camera, so the recommended browser is Internet Explorer.
  • Page 16 NVIP-3DN7540D/IRH-2P User’s manual ver.1.0 (short form) NETWORK CONNECTION UTILIZING WEB BROWSER After downloading and running it, a window depicting installation of particular components is then displayed. After proper installation pictures from the camera should become visible All rights reserved © AAT Holding sp. z o.o.

  • Page 17: Www Interface - Working With Ip Camera

    NVIP-3DN7540D/IRH-2P User’s manual ver.1.0 (short form) WWW INTERFACE - WORKING WITH IP CAMERA 4. WWW INTERFACE - WORKING WITH IP CAMERA 4.1. Displaying live 1. Main tabs Home — live view page System — camera settings ( IP, recording, sending alarm messages, motion detection) Streaming —...
  • Page 18 NVIP-3DN7540D/IRH-2P User’s manual ver.1.0 (short form) WWW INTERFACE - WORKING WITH IP CAMERA - Microphone - enable audio from microphone - Speaker - enable audio sending to the camera - Snapshot - saves the current frame in JPEG format - Video Streaming pause/play button - Web recording to AVI button - Activates events defined in “System“...

  • Page 19: Electric Connectors And Accesories

    5.1. Connecting power supply to the camera. The camera can be supplied by using RJ45 network socket or by power connector. To run NOVUS IP camera you can connect ethernet cable between camera and network switch with PoE+ support. You can also use power supply with parameters compatible with camera specification to power camera via power in jack.

  • Page 20: Sd Card Installation

    NVIP-3DN7540D/IRH-2P User’s manual ver.1.0 (short form) ELECTRIC CONNECTORS AND ACCESORIES  Alarm input connections Alarm input + Switch/sensor IP Camera Alarm input -  Alarm output electric connections Indicator Output + Indicator IP Camera Output - power supply 5.3. SD card installation Camera supports SD and SDHC cards with their capacity up to 32GB.

  • Page 21: Restoring Factory Defaults

    NVIP-3DN7540D/IRH-2P User’s manual ver.1.0 (short form) ELECTRIC CONNECTORS AND ACCESORIES 6. RESTORING FACTORY DEFAULTS NOVUS IP cameras allow to restore defaults via:  software (web browser level) resetting the camera settings  hardware (using reset) restores factory defaults. 6.1. Restoring software factory defaults Factory software default restores default settings of the IP camera except network settings (optional).
  • Page 22 AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2014-05-20 JM, MM...
  • Page 23 I n s t r u k c j a o b s ł u g i ( s k r ó c o n a ) NVIP-3DN7540D/IRH-2P...
  • Page 24 NVIP-3DN7540D/IRH-2P Instrukcja obsługi wer.1.0 (skrócona) UWAGI I OSTRZEŻENIA Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC...

  • Page 25: Spis Treści

    NVIP-3DN7540D/IRH-2P Instrukcja obsługi wer.1.0 (skrócona) WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIM PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI REJESTRATORA. UWAGA! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ BYĆ REALIZOWANE JEDYNIE PRZEZ WYKWALIFIKOWANYCH PRACOWNIKÓW SERWISU.
  • Page 26 SPIS TREŚCI SPIS TREŚCI ........................3 1. INFORMACJE WSTĘPNE ....................5 1.1. Charakterystyka ogólna ..................5 1.2. Dane techniczne NVIP-3DN7540D/IRH-2P ............6 1.3. Wymiary kamery ....................7 1.4. Zawartość opakowania ..................8 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP ......9 2.1.

  • Page 27: Informacje Wstępne

    Obsługa protokołów: Onvif (2.0), HTTP, TCP/IP, IPv4/v6, UDP, HTTPS, Multicast, FTP, DHCP, DDNS, NTP, RTSP, RTP, UPnP, SNMP, QoS, Oprogramowanie: NMS (NOVUS MANAGEMENT SYSTEM) - do rejestracji wideo, podglądu „na żywo”, odtwarzania oraz zdalnej konfiguracji urządzeń wideo IP Zasilanie: 12 VDC, 24VAC lub PoE+ (Power over Ethernet)

  • Page 28: Dane Techniczne Nvip-3Dn7540D/Irh-2P

    NVIP-3DN7540D/IRH-2P Instrukcja obsługi wer.1.0 (skrócona) INFORMACJE WSTĘPNE 1.2. Dane techniczne NVIP-3DN7540D/IRH-2P Przetwornik obrazu matryca CMOS, 1/2.8” Rozdzielczość przetwornika 3.0 megapiksele 0.2 lx/F=1.2 – tryb kolorowy DSS, Czułość 0.02 lx/F=1.2 – tryb czarno-biały DSS, 0 lx – IR włączony Elektroniczna migawka automatyczna/manualna (1 ~ 1/10 000 s) Wydłużona migawka (DSS)

  • Page 29: Wymiary Kamery

    NVIP-3DN7540D/IRH-2P Instrukcja obsługi wer.1.0 (skrócona) INFORMACJE WSTĘPNE 1.3. Wymiary kamery Wymiary podano w mm. Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.

  • Page 30: Zawartość Opakowania

    NVIP-3DN7540D/IRH-2P Instrukcja obsługi wer.1.0 (skrócona) INFORMACJE WSTĘPNE 1.4. Zawartość opakowania Po otwarciu należy upewnić się czy w opakowaniu znajdują się następujące elementy: Kamera IP Torebka z akcesoriami montażowymi Skrócona instrukcja obsługi. Płyta CD z instrukcją obsługi i oprogramowaniem Jeżeli którykolwiek z elementów został uszkodzony w transporcie, należy spakować zawartość...

  • Page 31: Uruchamianie I Wstępna Konfiguracja Kamery Ip

    NVIP-3DN7540D/IRH-2P Instrukcja obsługi wer.1.0 (skrócona) URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.1. Opis złącz elektrycznych oraz elementów regulacyjnych Złącza kamery NVIP-3DN7540D/IRH-2P Kolor Opis złacza Biały Zasilanie 24 V AC Szary Niebieski Wejście alarmowe (-) Zielony Wejście alarmowe (+)

  • Page 32: Montaż Kamery Nvip-3Dn7540D/Irh-2P

    NVIP-3DN7540D/IRH-2P Instrukcja obsługi wer.1.0 (skrócona) URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP Montaż kamery NVIP-3DN7540D/IRH-2P 2.2. W celu zamontowania kamery należy zgodnie z podaną procedurą: Odkręcić, a następnie zdjąć klosz kamery. Przyłożyć podstawę kamery do ściany lub sufitu. Wzorując się na położeniu otworów w podstawie kamery, przy pomocy ostrego punktaka zaznaczyć...

  • Page 33: Uruchomienie Kamery Ip

    NVIP-3DN7540D/IRH-2P Instrukcja obsługi wer.1.0 (skrócona) URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.3. Uruchomienie kamery IP W celu uruchomienia kamery należy podłączyć kabel ethernetowy do gniazda sieciowego RJ45 kamery IP, a drugi koniec do przełącznika sieciowego PoE+. Możliwe jest również zasilenie kamery z zewnętrznego stabilizowanego zasilacza o parametrach spełniających wymagania kamery.

  • Page 34: Konfiguracja Parametrów Przy Użyciu Przeglądarki Internetowej

    NVIP-3DN7540D/IRH-2P Instrukcja obsługi wer.1.0 (skrócona) URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP Połączenie wykorzystujące zewnętrzne zasilanie kamery i kabel ethernetowy skrosowany Kamera IP Komputer Transmisja danych - kabel ethernetowy skrosowany Informacja: Zasilacz zewnętrzny nie wchodzi w skład zestawu., należy się w niego zaopatrzyć we własnym zakresie.

  • Page 35: Połączenia Sieciowe Za Pomocą Przeglądarki Www

    NVIP-3DN7540D/IRH-2P Instrukcja obsługi wer.1.0 (skrócona) POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW Poniższe wymagania dotyczą połączenia z kamerą IP przy założeniu płynnego wyświetlania obrazu wideo w rozdzielczości 1920x1080 dla 25kl/s.
  • Page 36 NVIP-3DN7540D/IRH-2P Instrukcja obsługi wer.1.0 (skrócona) POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Jeżeli instalacja przeprowadzona w ten sposób się nie powiedzie należy zmieć ustawienia zabezpieczeń przeglądarki. Aby to zrobić należy w przeglądarce Internet Explorer wybrać: Narzędzia > Opcje internetowe > Zabezpieczenia > Poziom niestandardowy i następnie zmienić: Pobieranie niepodpisanych formantów ActiveX - należy ustawić...

  • Page 37: Połączenie Sieciowe Z Kamera Ip Za Pomocą Innych Przeglądarek

    NVIP-3DN7540D/IRH-2P Instrukcja obsługi wer.1.0 (skrócona) POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.3. Połączenie sieciowe z kamera IP za pomocą innych przeglądarek (np. Chrome, Mozilla Firefox, Safari ) Możliwe jest również połączenie z kamerą przy pomocy innych przeglądarek, ale połączenie takie może nie oferować...
  • Page 38 NVIP-3DN7540D/IRH-2P Instrukcja obsługi wer.1.0 (skrócona) POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Następnie pojawi się okno potwierdzające instalację poszczególnych komponentów. Po prawidłowym zainstalowaniu niezbędnych składników w oknie przeglądarki powinien pojawić się obraz z kamery. Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.

  • Page 39: Interfejs Www - Praca Z Kamerą

    NVIP-3DN7540D/IRH-2P Instrukcja obsługi wer.1.0 (skrócona) INTERFEJS WWW - PRACA Z KAMERĄ 4. INTERFEJS WWW - PRACA Z KAMERĄ 4.1. Wyświetlanie obrazu na żywo 1. Menu podglądu i konfiguracji kamery Podgląd — podgląd obrazu na żywo z kamery Konfiguracja — ustawienia kamery ( np. IP, nagrywanie, powiadomienia, detekcja ruchu) Strumień...
  • Page 40 NVIP-3DN7540D/IRH-2P Instrukcja obsługi wer.1.0 (skrócona) INTERFEJS WWW - PRACA Z KAMERĄ -włącz mikrofon - uaktywnia odsłuch z wejścia audio kamery -włącz głośnik - uaktywnia wysyłanie dźwięku przez wyjście audio -zdjęcie - zapis aktualnego obrazu jako plik *.JPG -zatrzymanie/uruchomienie podglądu na żywo -zapis aktualnego obrazu jako plik AVI - włączenie zdarzeń...

  • Page 41: Połączenia Elektryczne I Złącza Akcesoriów

    NVIP-3DN7540D/IRH-2P Instrukcja obsługi wer.1.0 (skrócona) POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 5. POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 5.1. Podłączenie zasilania kamery Kamera może być zasilana przez zewnętrzny zasilacz o parametrach zgodnych z zasilaniem kamery lub przez gniazdo sieciowe RJ45 przy wykorzystaniu technologii PoE+ (IEEE 802.3af). Opis złącza zasilania zewnętrznego znajduje się...

  • Page 42: Instalacja Karty Sd

    NVIP-3DN7540D/IRH-2P Instrukcja obsługi wer.1.0 (skrócona) POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW Typowe połączenia wejścia alarmowego: Wejście alarmowe + Przełącznik lub czujka Kamera Wejście alarmowe - Typowe połączenia wyjścia alarmowego: Sygnalizator Wyjście + Zasilanie Kamera IP Wyjście - sygnalizatora 5.3. Instalacja karty SD Kamera obsługuje karty microSD i microSDHC o...

  • Page 43: Przywracanie Ustawień Fabrycznych Kamery

    NVIP-3DN7540D/IRH-2P Instrukcja obsługi wer.1.0 (skrócona) PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY 6. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY Kamery IP firmy NOVUS umożliwiają resetowanie ustawień: programowo (z poziomu przeglądarki) restartowanie ustawień kamery sprzętowo (przy użyciu przycisku reset) przywracanie ustawień fabrycznych kamery. 6.1. Programowe resetowanie ustawień kamery IP Resetowanie ustawień...
  • Page 44 AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2014-05-16 JM, MM...
