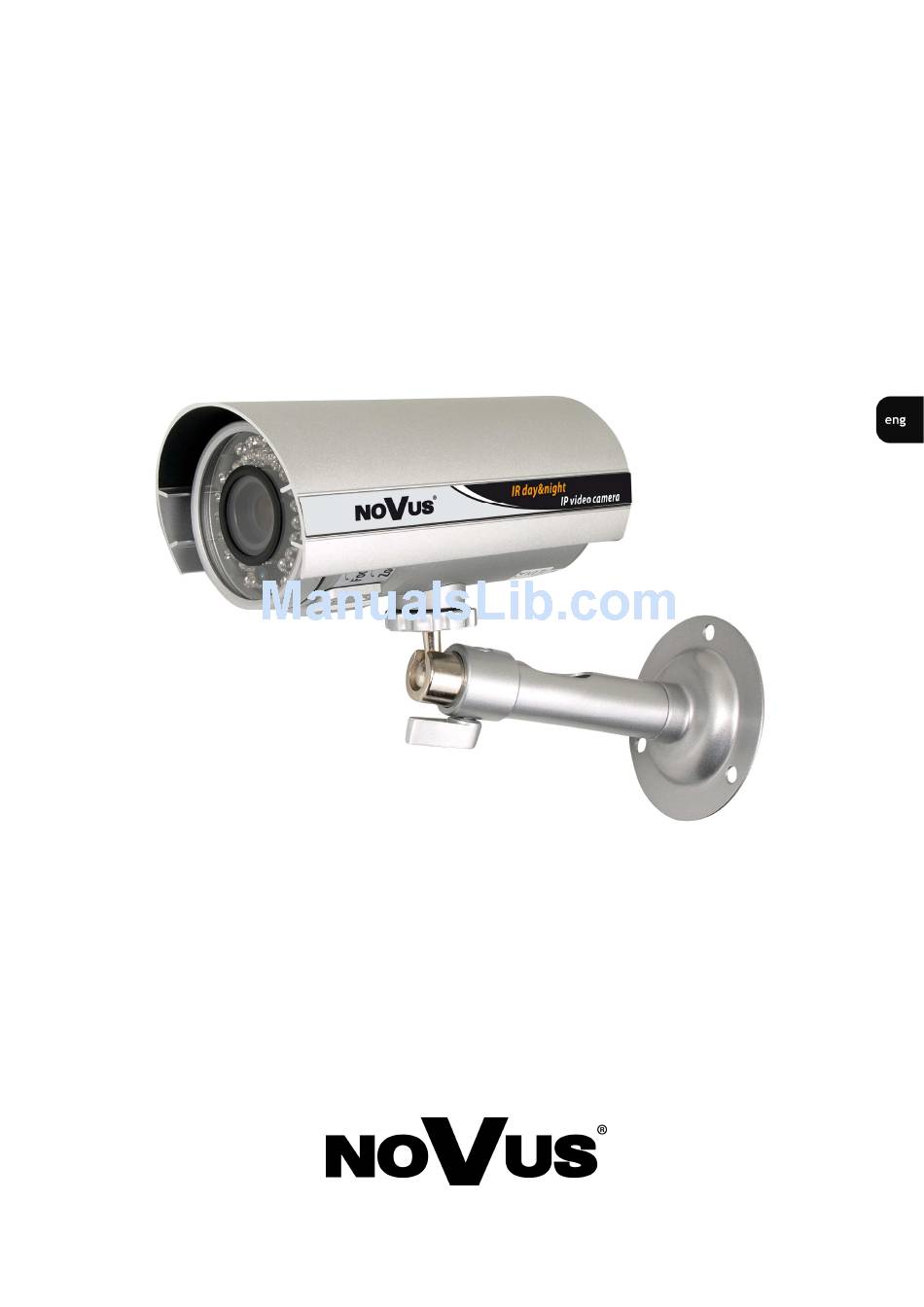

U s e r 's m a n u a l
NVIP-TDN3401H/IR/MPX2.0

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVIP-TDN3401H/IR/MPX2.0 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Novus NVIP-TDN3401H/IR/MPX2.0

Summary of Contents for Novus NVIP-TDN3401H/IR/MPX2.0

  • Page 1 U s e r ’s m a n u a l NVIP-TDN3401H/IR/MPX2.0...
  • Page 2 NVIP-TDN3401H/IR/MPX2.0 User’s manual ver.1.0. IMPORTANT SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of the following directives and national regulations implementing the directives: Electromagnetic compatibility EMC 2004/108/EC. •...
  • Page 3 NVIP-TDN3401H/IR/MPX2.0 User’s manual ver.1.0 IMPORTANT SAFEGUARDS AND WARNINGS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.

  • Page 4: Table Of Contents

    TABLE OF CONTENTS TABLE OF CONTENTS ....................4 1. FOREWORD INFORMATION..................6 1.1. General Characteristics ..................6 1.2. NVIP-TDN3401H/IR/MPX2.0 tech specification ..........7 1.3. Camera dimensions .....................8 1.4. Package contents ........................8 2. START-UP AND INITIAL IP CAMERA CONFIGURATION ......... 9 2.1.
  • Page 5 NVIP-TDN3401H/IR/MPX2.0 User’s manual ver.1.0 TABLE OF CONTENTS 4.2.4. Event settings..................... 27 a. Events ....................... 27 b. Schedule....................29 c. I/O Settings ....................30 d. Mail & FTP ....................31 e. Log list ..................... 32 5. ELECTRIC CONNECTORS AND ACCESORIES ..........33 5.1.

  • Page 6: Foreword Information

    (avi) or image file (jpeg) on the Samba server. Schedule • HTTP, TCP/IP, UDP, FTP, DHCP, DDNS, NTP, 3GPP, RTSP, UPnP support • Software supported: NMS (NOVUS MANAGEMENT SYSTEM - video recording, live view, • playback and remote IP configuration) PoE (Power over Ethernet) support •...

  • Page 7: Nvip-Tdn3401H/Ir/Mpx2.0 Tech Specification

    NVIP-TDN3401H/IR/MPX2.0 User’s manual ver.1.0 FOREWORD INFORMATION 1.2. NVIP-TDN3401H/IR/MPX2.0 specification Model NVIP-TDN3401H/IR/MPX2.0 Pick-up Element 1/3” CMOS imager Imager Resolution 2.0 megapixels 0.5 lx F=1.5 Min. Illumination 0 lx (IR on) Electronic Shutter Auto (AES) Digital Slow Shutter (DSS) 0.03 ~ 0.2 s...

  • Page 8: Camera Dimensions

    NVIP-TDN3401H/IR/MPX2.0 User’s manual ver.1.0. FOREWORD INFORMATION 1.3. Camera dimensions 1.4. Package contents After you open the package make sure that the following elements are inside: IP camera • 230 VAC / 12 VDC power supply • Accessories bag • Short version of user’s manual •...

  • Page 9: Start-Up And Initial Ip Camera Configuration

    NVIP-TDN3401H/IR/MPX2.0 User’s manual ver.1.0 START-UP AND INITIAL CAMERA CONFIGURATION 2. START-UP AND INITIAL IP CAMERA CONFIGURATION 2.1. Description of crucial connectors and control tools NVIP-TDN3401H/IR/MPX2.0 1. IR LED 2. Light sensor 10 11 3. Focus adjustment 4. Zoom adjustment 5. RJ-45 Ethernet adapter 6.

  • Page 10: Nvip-Tdn3401H/Ir/Mpx2.0 Mounting

    • 2.3. Starting the IP camera To run NOVUS IP camera you have to connect it to power source via power supply adapter. Next, connect the Ethernet cable between the PC or network switch and IP cameras. After connecting power supply green LED located at the camera front should start blinking indicating start of the initialization process witch takes about 30 seconds.

  • Page 11: Initial Configuration Via The Web Browser

    192.168.1.2 to 192.168.1.254, for example 192.168.1.60). It is not allowed to set the same addresses for camera and PC computer You can set network configuration (IP address, gateway, net mask, etc.) of NOVUS IP camera or select DHCP mode (DHCP server is required in this method in target network) by using web browser or by NMS software.

  • Page 12: Network Connection Utilizing Web Broswer

    NVIP-TDN3401H/IR/MPX2.0 User’s manual ver.1.0. NETWORK CONNECTION UTILIZING WEB BROWSER 3. NETWORK CONNECTION UTILIZING WEB BROSWER 3.1. Recommended PC specification for web browser connections Requirements below apply to connection with an IP camera, assuming smooth image display in 1600x1200 resolution and 25 fps speed.
  • Page 13 NVIP-TDN3401H/IR/MPX2.0 User’s manual ver.1.0 NETWORK CONNECTION UTILIZING WEB BROWSER When you log on to the camera, web browser will download the applet for displaying images from the camera. Depending on the current Internet Explorer security settings it may be necessary to accept an ActiveX control.

  • Page 14: Connection With Ip Camera Via The Mozilla Firefox

    NVIP-TDN3401H/IR/MPX2.0 User’s manual ver.1.0. NETWORK CONNECTION UTILIZING WEB BROWSER 3.3. Connection with IP camera via the Mozilla Firefox It is also possible to connect to the camera by using Mozilla Firefox, but this browser doesn't offer full functionality of the camera, so the recommended browser is Internet Explorer. The first run of the IP camera in Firefox is very similar like in the IE.
  • Page 15 NVIP-TDN3401H/IR/MPX2.0 User’s manual ver.1.0 NETWORK CONNECTION UTILIZING WEB BROWSER Select Run A window depicting installation of particular components is then displayed. After proper installation pictures from the camera should become visible All rights reserved © AAT Holding sp. z o.o.

  • Page 16: Www Interface - Working With Ip Camera

    NVIP-TDN3401H/IR/MPX2.0 User’s manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA 4. WWW INTERFACE – WORKING WITH IP CAMERA 4.1. Displaying live pictures. 9.Alarm 8. OSD. 3.Outputs 1.View size 4.Online 7.Setup 5.Speaker connection 2. Stream selection 6.Snapshot 1. View size selection 2.

  • Page 17: Camera Configuration

    NVIP-TDN3401H/IR/MPX2.0 User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA Right mouse button click on the live screen view allows to use the following functions: 1.Snapshot - saves the current frame in JPEG format 2.Record start/record stop - starts or stops local disc video recording (including audio) 3.Mute - disables sound from camera (if available)

  • Page 18: System Settings

    NVIP-TDN3401H/IR/MPX2.0 User’s manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA 4.2.1. System settings a. System information - Set up the camera name, select language, and set up the camera time. • Camera model - information about camera model • MAC Address - MAC address of a device •...

  • Page 19: User Management

    NVIP-TDN3401H/IR/MPX2.0 User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA b. User management - tab responsible for adjusting user parameters, add new ones or delete existing. • Anonymous user login - allows anyone to watch live camera view. • Add user - adds new user (guest). To add an account, please type in the user name and password, then click “Add/Set”.

  • Page 20: System Update

    NVIP-TDN3401H/IR/MPX2.0 User’s manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA c. System update - tab responsible for upgrading firmware, saving and restoring default camera settings. • Firmware upgrade - Upgrades the camera with a new firmware. To update firmware online, please click the BROWSE button and then select new f/w file (.bin extension).

  • Page 21: Network

    NVIP-TDN3401H/IR/MPX2.0 User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 4.2.2. Network a. IP setting - table containing IP configuration and camera ports. • IP assignment - allows to choose either DHCP server or manually set an IP address and other parameters.
  • Page 22 NVIP-TDN3401H/IR/MPX2.0 User’s manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA • Rtsp server - allows to enable/disable the Rtsp streaming protocol server • RTSP port - sets port of the stream • RTP start port - sets first port in a range used by the RTP protocol •...

  • Page 23: Ddns

    NVIP-TDN3401H/IR/MPX2.0 User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA b. DDNS - allows to adjust DDNS settings DDNS Configuration - allows to enable DDNS which locates a device in the Internet by referring to the registered domain. It is used mainly when the Internet connection of the IP camera has a variable IP address.

  • Page 24: A/V Settings

    NVIP-TDN3401H/IR/MPX2.0 User’s manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA 4.2.3. A/V setting a. Image setting - tab with camera picture settings. • Privacy zones - allows to enable three independent privacy zones. In order to activate a particular zone, please select a button corresponding to it and mark the area while pressing right mouse button.

  • Page 25: Video Settings

    NVIP-TDN3401H/IR/MPX2.0 User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA b. Video setting - configures video streams and their parameters Camera features up to 2 adjustable video streams that may be configured and run individually. Available modes: • Input resolution - selects maximum resolution for the image sensor •...

  • Page 26: Sound Settings

    NVIP-TDN3401H/IR/MPX2.0 User’s manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA • Advanced mode - allows to fine tune camera parameters, by adding the following options: − Bitrate Control Mode - CBR constant bit rate, VBR variable bit rate − Video quantitative (in VBR mode) −...

  • Page 27: Event Settings

    NVIP-TDN3401H/IR/MPX2.0 User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA 4.2.4. Event setting a. Event setting - configuration of motion detection and network events Motion detection - allows you to define three motion detection areas with each area featuring •...
  • Page 28 NVIP-TDN3401H/IR/MPX2.0 User’s manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA • Record file - selects file extension of the alarm messages − Avi - video recording (with sound when active) whose length is a sum of pre and post alarm recording durations −...

  • Page 29: Schedule

    NVIP-TDN3401H/IR/MPX2.0 User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA b. Schedule • Schedule setting - defines the time when camera reacts to alarm input signals and motion detection. You can choose any specific day and hour and choose it by clicking right mouse button. Selected area change colour to green.

  • Page 30: I/O Settings

    NVIP-TDN3401H/IR/MPX2.0 User’s manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA c. I/O setting • Input setting − Input sensor - NO or NC type − Input action - sending E-mail message with an attachment, sending a file to FTP server,...

  • Page 31: Mail & Ftp

    NVIP-TDN3401H/IR/MPX2.0 User’s manual ver.1.0 WWW INTERFACE - WORKING WITH IP CAMERA d. Mail and FTP and Samba • Mail setting − Login method - either onto account or anonymous login − SMTP mail server - IP or domain address of a mail server −...

  • Page 32: Log List

    NVIP-TDN3401H/IR/MPX2.0 User’s manual ver.1.0. WWW INTERFACE - WORKING WITH IP CAMERA • Samba (network storage) − Location - allows to set Samba server IP address as well as target folder − Workgroup - allows to enter the workgroup that server belongs to −...

  • Page 33: Electric Connectors And Accesories

    NVIP-TDN3401H/IR/MPX2.0 User’s manual ver.1.0 ELECTRIC CONNECTORS AND ACCESORIES 5. ELECTRIC CONNECTORS AND ACCESORIES 5.1. Description of camera connectors. NVIP-TDN3401H/IR/MPX2.0 Description of alarm input/output connector terminal is presented in the table below: 1-Relay output connector N.O. 2-Relay output connector common 3-Relay output connector N.C.

  • Page 34: Connecting Alarm Inputs/Outputs

    NVIP-TDN3401H/IR/MPX2.0 User’s manual ver.1.0. ELECTRIC CONNECTORS AND ACCESORIES 5.2. Connecting alarm inputs/outputs. Alarm input connections • Alarm input Switch/sensor IP Camera Alarm relay output electric connections • Indicator NO output NC output Indicator power IP Camera Common supply All rights reserved © AAT Holding sp. z o.o.

  • Page 35: Restoring Factory Defaults

    NVIP-TDN3401H/IR/MPX2.0 User’s manual ver.1.0 RESTORING FACTORY DEFAULTS 6. RESTORING FACTORY DEFAULTS NOVUS IP cameras allow to restore defaults via: software (web browser level) resetting the camera settings • hardware (using reset) restores factory defaults. • 6.1. Restoring software factory defaults Factory software default restores default settings of the IP camera except network settings.
  • Page 36 AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2011-12-08 AG, AN...
  • Page 37 I n s t r u k c j a o b s ł u g i NVIP-TDN3401H/IR/MPX2.0...
  • Page 38 NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. UWAGI I OSTRZEśENIA Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do uŜytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC...
  • Page 39 NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIM PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI REJESTRATORA. UWAGA! NIE WOLNO DOKONYWAĆ śADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ BYĆ REALIZOWANE JEDYNIE PRZEZ WYKWALIFIKOWANYCH PRACOWNIKÓW SERWISU.

  • Page 40: Spis Treści

    SPIS TREŚCI SPIS TREŚCI ........................4 1. INFORMACJE WSTĘPNE....................6 1.1. Charakterystyka ogólna..................6 1.2. Dane techniczne NVIP-TDN3401H/IR/MPX2.0 ..........7 1.3. Wymiary kamery ....................7 1.4. Zawartość opakowania..................8 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP ......9 2.1. Opis waŜniejszych złącz elektrycznych oraz elementów regulacyjnych .... 9 2.2.
  • Page 41 NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. SPIS TREŚCI 4.2.4. Obsługa zdarzeń ..................27 a. Zdarzenia....................27 b. Harmonogram ..................29 c. Ustawienia wejść i wyjść ................ 30 d. Poczta, FTP, Samba ................. 31 e. Dziennik zdarzeń..................32 5. POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW ......33 5.1.

  • Page 42: Informacje Wstępne

    Funkcja harmonogramu • Obsługa protokołów HTTP, TCP/IP, UDP, FTP, DHCP, DDNS, NTP, 3GPP, RTSP, UPnP • Oprogramowanie: NMS (NOVUS MANAGEMENT SYSTEM - do rejestracji wideo, podglądu • “na Ŝywo”, odtwarzania oraz zdalnej konfiguracji urządzeń wideo IP) Zasilanie PoE (Power over Ethernet) •...

  • Page 43: Dane Techniczne Nvip-Tdn3401H/Ir/Mpx2.0

    NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. INFORMACJE WSTĘPNE 1.3. Dane techniczne NVIP-TDN3401H/IR/MPX2.0 Model NVIP-TDN3401H/IR/MPX2.0 Przetwornik obrazu matryca CMOS, 1/3” Rozdzielczość przetwornika 2.0 megapiksele 0.5 lx F=1.5 Czułość 0 lx (IR włączony) Elektroniczna migawka automatyczna WydłuŜona migawka (DSS) 0.03 s ~ 0.2 s Kompensacja jasnego tła (BLC)

  • Page 44: Wymiary Kamery

    NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. INFORMACJE WSTĘPNE 1.3. Wymiary kamery 1.4. Zawartość opakowania Po otwarciu naleŜy upewnić się czy w opakowaniu znajdują się następujące elementy: Kamera IP • Zasilacz sieciowy 230 VAC / 12 VDC • Torebka z akcesoriami montaŜowymi •...

  • Page 45: Uruchamianie I Wstępna Konfiguracja Kamery Ip

    NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.1. Opis waŜniejszych złącz elektrycznych oraz elementów regulacyjnych NVIP-TDN3401H/IR/MPX2.0 1. Diody oświetlacza IR 2. Czujnik światła 10 11 3. Śruba regulacji ostrości 4. Śruba regulacji ogniskowej 5.

  • Page 46: Montaŝ Kamery Nvip-Tdn3401H/Ir/Mpx2.0

    NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.2. MontaŜ kamery NVIP-TDN3401H/IR/MPX2.0 W celu zamontowania kamery naleŜy zgodnie z podaną procedurą: PrzyłoŜyć uchwyt kamery do ściany lub sufitu. • Wzorując się na połoŜeniu otworów w uchwycie kamery, przy pomocy ostrego punktaka •...

  • Page 47: Konfiguracja Parametrów Przy Uŝyciu Przeglądarki Internetowej

    NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. URUCHAMIANIE I WSTĘPNA KONFIGURACJA KAMERY IP 2.5. Konfiguracja parametrów przy uŜyciu przeglądarki internetowej Domyślne ustawienia sieciowe dla kamer IP serii NVIP-T…. to : 1. Adres IP = 192.168.1.200 2. Maska sieci - 255.255.255.0 3. Brama - 192.168.1.254 4.

  • Page 48: Połączenia Sieciowe Za Pomocą Przeglądarki Www

    NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.1. Zalecana konfiguracja komputera PC do połączeń przez przeglądarkę WWW PoniŜsze wymagania dotyczą połączenia z kamerą IP przy załoŜeniu płynnego wyświetlania obrazu wideo w rozdzielczości 1600x1200 dla 15kl/s.
  • Page 49 NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Po prawidłowym zalogowaniu się do kamery Internet Explorer pobierze z urządzenia aplet odpowiedzialny za wyświetlanie obrazu z kamery. W zaleŜności od aktualnych ustawień bezpieczeństwa moŜe okazać się konieczne zaakceptowanie nieznanego dla systemu formantu ActiveX.

  • Page 50: Połączenie Sieciowe Z Kamera Ip Za Pomocą Przeglądarki Mozilla Firefox

    NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3.3. Połączenie sieciowe z kamera IP za pomocą przeglądarki Mozilla Firefox MoŜliwe jest równieŜ połączenie z kamerą przy pomocy przeglądarki Mozilla Firefox ale nie oferuje ona pełnej funkcjonalności kamery, dlatego zalecaną przeglądarką jest Internet Explorer. Pierwsze uruchomienie kamery IP w przeglądarce Firefox przebiega podobnie do jak w przypadku IE.
  • Page 51 NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW Kliknąć uruchom Następnie pojawi się okno potwierdzające instalację poszczególnych komponentów. Po prawidłowym zainstalowaniu niezbędnych składników w oknie przeglądarki powinien pojawić się obraz z kamery. Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.

  • Page 52: Interfejs Www - Praca Z Kamerą

    NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 4. INTERFEJS WWW - PRACA Z KAMERĄ 4.1. Wyświetlanie obrazu na Ŝywo 9.Alarm 8. OSD. 3.Sterowanie 4.Liczba aktywnych 1.Wielkość 5.Włącz 7.Konfiguracja wyjściami połączeń podglądu głośnik 6.Zdjęcie 2. Wybór strumienia 1. Wielkość podglądu - wybór powiększenia podglądu w przeglądarce 2.

  • Page 53: Konfiguracja Kamery

    NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ Po kliknięciu prawym przyciskiem myszy na ekranie wideo dostępne są następujące funkcje: 1. Zdjęcie - zapis aktualnego obrazu jako plik jpg 2. Nagrywanie wideo - uruchomienie nagrywania wideo z dźwiękiem w miejscu wskazanym przez uŜytkownika...

  • Page 54: Ustawienia Systemowe

    NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 4.2.1. Ustawienia systemowe a. Informacje systemowe - zakładka pozwala ustawić opis, czas i język kamery • Model kamery - informacja o modelu kamery • Adres MAC - informacja o adresie MAC urządzenia •...

  • Page 55: Uŝytkownicy

    NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ b. UŜytkownicy - W tej moŜna zdefiniować uŜytkowników, ich hasła dostępu oraz uprawnienia • Logowanie anonimowe - funkcja ta pozwala na oglądanie obrazu z kamery bez konieczności podawania hasła • Dodawanie uŜytkownika - umoŜliwia wprowadzenie nowych uŜytkowników (gości) •...

  • Page 56: Aktualizacja Systemu

    NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ c. Aktualizacja systemu - zakładka ta pozwala wgrać nowe oprogramowanie, zresetować urządzenie oraz aktualne ustawienia • Aktualizacja firmware’u - funkcja umoŜliwiająca wgranie nowego oprogramowania. W celu aktualizacji oprogramowania naleŜy przy uŜyciu przycisku PRZEGLĄDAJ i wybrać właściwy plik o rozszerzeniu „bin”.

  • Page 57: Sieć

    NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 4.2.2. Sieć a. Ustawienia główne sieci - zakładka zawiera opcje konfiguracji sieci, portów oraz UPnP/Rtsp/ multicast/ONVIF • Parametry IP - opcja pozwala na zdefiniowanie statycznego adresu IP lub wybranie trybu DHCP.
  • Page 58 NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ • Serwer Rtsp - pozwala na włączenie/wyłączenie serwera protokołu strumieniowania Rtsp • RTSP port - pozwala na ustawienie portu strumienia • Pierwszy port RTP - pozwala na ustawienie pierwszego portu zakresu podczas korzystania z protokołu RTP...

  • Page 59: Ddns

    NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ b. DDNS - zakładka umoŜliwiająca konfigurację usługi DDNS Konfiguracja DDNS - pozwala na uruchomienie serwera DDNS. Dzięki tej usłudze moŜliwe jest zlokalizowanie urządzenia w rozległej sieci internetowej, przez wywołanie zarejestrowanej domeny.

  • Page 60: Ustawienia A/V

    NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 4.2.3. Ustawienia A/V a. Ustawienia obrazu - zakładka zawiera opcje konfiguracji kamery i obiektywu. • Strefy prywatności - dostępne są trzy niezaleŜnie konfigurowalne strefy prywatności. Aby zdefiniować jedną ze stref naleŜy wybrać odpowiedni dla niej przycisk a następnie zaznaczyć...

  • Page 61: Ustawienia Wideo

    NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ b. Ustawienia wideo - konfiguracja strumieni wideo i ich parametrów W kamerze dostępne są 2 konfigurowalne strumienie wideo. W kaŜdym z nich moŜna wybrać niezaleŜny tryb pracy i skonfigurować jego parametry.

  • Page 62: Ustawienia Dźwięku

    NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ • Tryb zaawansowany - pozwala na precyzyjną konfigurację parametrów kamery. Jest on rozszerzeniem trybu podstawowego o następujące opcje: − Tryb generowania strumienia: CBR strumień stały, VBR Strumień zmienny − Jakość (dotyczy trybu VBR) −...

  • Page 63: Obsługa Zdarzeń

    NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ 4.2.4. Obsługa zdarzeń a. Zdarzenia - konfiguracja detekcji ruchu i zdarzeń sieciowych oraz ich reakcji Detekcja ruchu - dostępne są trzy niezaleŜnie konfigurowalne obszary z moŜliwością zaznaczenia • czterech stref wykrywania ruchu w kaŜdym z obszarów. Aby zdefiniować jedną ze stref naleŜy wybrać...
  • Page 64 NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ • Plik nagrań - wybór typu pliku jaki będzie zapisywany w alarmie: − Avi - nagranie wideo (z dźwiękiem gdy aktywny) o długości wynikającej z pre i post alarmu − Sekwencją JPEG - sekwencja obrazów o długości wynikającej z pre i post alarmu (dostępne przy kompresji MJPEG) −...

  • Page 65: Harmonogram

    NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ b. Harmonogram • Harmonogram - umoŜliwia zdefiniowanie czasu, w którym kamera ma reagować na wejścia alarmowe i detekcje ruchu. Wyboru dokonuje się z dokładnością do jednej godziny przez kliknięcie na wybranej godzinie w odpowiednim dniu prawym przyciskiem myszy.

  • Page 66: Ustawienia Wejść I Wyjść

    NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ c. Ustawienia wejść i wyjść alarmowych • Ustawienia wejść alarmowych − Wejście alarmowe - typ NO lub NC − Reakcja na wejście - E-mail z załącznikiem, plik na serwer FTP, wyzwolenie wyjścia, zapis pliku na serwerze Samba (parametry pliku zdefiniowane są...

  • Page 67: Poczta, Ftp, Samba

    NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ d. Poczta i FTP • Ustawienia poczty − Typ logowania - konto lub anonim − Serwer poczty SMTP - adres serwera pocztowego − UŜytkownik - nazwa uŜytkownika − Hasło - hasło uŜytkownika −...

  • Page 68: Dziennik Zdarzeń

    NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. INTERFEJS WWW - PRACA Z KAMERĄ • Samba − Lokalizacja - ustalenie adresu sieciowego serwera Samba i folderu docelowego − Grupa robocza - określenie grupy roboczej w której znajduje się serwer − UŜytkownik - login do konta na serwerze Samba −...

  • Page 69: Połączenia Elektryczne I Złącza Akcesoriów

    NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 5. POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 5.1. Opis złącz kamery: NVIP-TDN3401H/IR/MPX2.0 Opis zacisków złącza wejść i wyjść alarmowych przedstawiony jest w tabelce: 1-Wyjście przekaźnikowe N.O. 2-Wyjście przekaźnikowe wspólne 3-Wyjście przekaźnikowe N.C.

  • Page 70: Opis Podłączenia Wejść I Wyjść Alarmowych

    NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. POŁĄCZENIA ELEKTRYCZNE I ZŁĄCZA AKCESORIÓW 5.2. Opis podłączenia wejść i wyjść alarmowych. Typowe połączenia wejścia alarmowego • Wejście alarmowe Przełącznik lub czujka Kamera IP Masa Typowe połączenia przekaźnikowego wyjścia alarmowego. • Sygnalizator Wyjście NO Wyjście NC...

  • Page 71: Przywracanie Ustawień Fabrycznych Kamery

    NVIP-TDN3401H/IR/MPX2.0, Instrukcja obsługi wer.1.0. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY 6. PRZYWRACANIE USTAWIEŃ FABRYCZNYCH KAMERY Kamery IP firmy NOVUS umoŜliwiają resetowanie ustawień: programowo (z poziomu przeglądarki) restartowanie ustawień kamery • sprzętowo (przy uŜyciu przycisku reset) przywracanie ustawień fabrycznych kamery. • 6.1. Programowe resetowanie ustawień kamery IP Resetowanie ustawień...
  • Page 72 AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59 www.novuscctv.com 2011-12-08 AG, AN...
