INSTALACIÓN DE LOS PANELES
Instalación de los paneles.
PANEL DE LA PUERTA
Retire los herrajes para montaje adheridos al frente de la
unidad y colóquelos a un lado. Coloque el panel boca abajo
sobre una superficie de trabajo protegida.
Coloque la plantilla suministrada sobre el panel de la puerta.
Cada lado de la plantilla es específico para instalación con
bisagra derecha o con bisagra izquierda. Confirme la utilización
del lado correcto y marque la posición de los orificios guía que
se indican en la plantilla. Retire la plantilla y taladre los orificios
guía. Alinee el soporte sobre los orificios y asegúrelo con los
1
tornillos #8 x / " suministrados. Con el soporte en posición,
2
taladre los restantes orificios y fije el soporte al panel.
Inserte parcialmente un tornillo #10 x
posiciones de montaje más alta y más baja. Estos tornillos
soportarán el panel de la puerta durante la instalación y el
ajuste. Consulte la siguiente ilustración.
Coloque el panel acoplando el soporte con pestañas al
lado de la manija de la puerta y gire el panel hasta que el
soporte del lado de la bisagra se acople con los tornillos
de posición. El panel puede ajustarse
abajo y hacia los lados.
Una vez que el panel de la puerta esté debidamente
alineado, coloque los tornillos #10 x
los soportes de montaje e instale las tapas magnéticas.

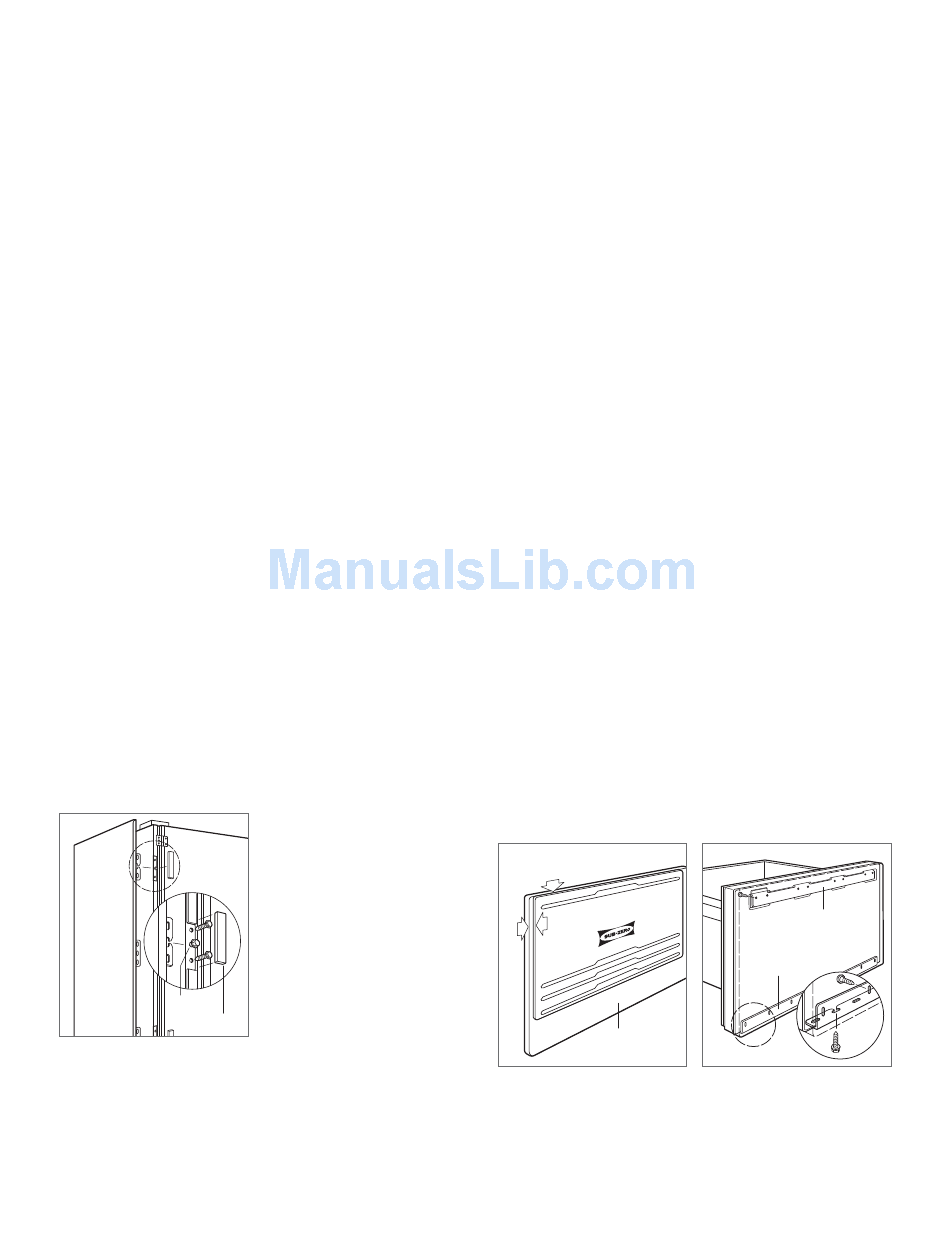

Consulte la siguiente ilustración.
TORNILLO
TAPA
Instalación del panel de la puerta.
1
/ " en el centro de las
2
1
/ " hacia arriba y
(6)
4
1
/ " remanentes en
2
PANELES DE CAJONES
Retire los herrajes para montaje adheridos al frente de la
unidad y colóquelos a un lado. Coloque el panel boca abajo
sobre una superficie de trabajo protegida.
Coloque el borde superior de la plantilla a ras con el borde
superior del panel. Dependiendo de la altura y el grosor del
panel del cajón más bajo, puede ser necesario invertir el
soporte para una mejor colocación. Marque y taladre los
orificios guía y fije los soportes al panel utilizando los tornillos
1
#8 x / " suministrados. Consulte la siguiente ilustración.
2
Para ayudarse en la colocación de los paneles de los
cajones, revise el soporte en L y el panel inferiores para
identificar cuáles serán los orificios del soporte a utilizarse.
Entonces coloque los tornillos en la posición más baja
del cajón que corresponda con estas ranuras. Mantenga
los tornillos ligeramente fuera para que los huecos de las
ranuras deslicen bajo las cabezas de los tornillos.
Coloque el panel acoplando el soporte con pestañas a la
parte superior del cajón y gire el panel hasta que el soporte
inferior quede en la posición correcta bajo el cajón. El panel
1
puede ajustarse / " hacia arriba y abajo y hacia los lados.
(6)
4
Una vez que el panel esté debidamente alineado, coloque
1
los tornillos #10 x / " remanentes en el soporte de montaje.
2
Para los modelos con cajones, conecte nuevamente el
cable de control antes de colocar otra vez el cajón superior.
Consulte la página 7.
PLANTILLA AL RAS DE LA PARTE
SUPERIOR DEL PANEL
LA
DIFERENCIA
DEL
BORDE
LATERAL
VARÍA
PARTE POSTERIOR
DEL PANEL
Posición de la plantilla.
SOPORTE CON
PREPARACIONES
SOPORTE EN "L"
Instalación del panel del cajón.
|
