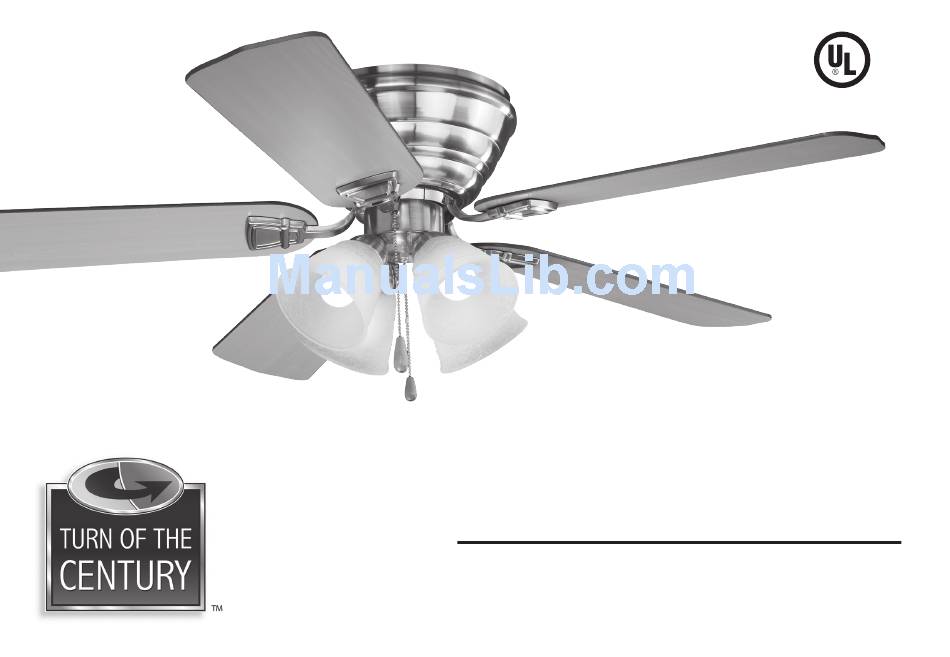

- Page 1 LISTED 52” Novella Ceiling Fan Owners Manual Ventilador de Techo de 132.1cm Manual del Propietario SKU 355-6791...
-
Page 2: Table Of Contents
52” Novella Ceiling Fan UL Model No. EF600M-52 Table of Contents Safety Rules ........1 Unpacking Your Fan ..... 2 Installing Your Fan ....... 3 Operating Your Fan ...... 8 Care of Your Fan ......9 Troubleshooting ......9 Specifications ....... 10 Warranty Information .... -
Page 3: Safety Rules 1
Safety Rules 1. READ AND SAVE THESE INSTRUCTIONS 1. To reduce the risk of electric shock, ensure electricity 9. To avoid personal injury or damage to the fan and has been turned off at the circuit breaker or fuse box other items, cautious... -
Page 4: Unpacking Your Fan
2. Unpacking Your Fan Unpack your fan and check the contents. You should have the following items: Blade Attachment Hardware 1. Fan Motor Assembly 6. Light Kit (15 screws) 2. Mounting Bracket 7. Bulbs (4) Electrical Hardware & Balancing Kit 3. -
Page 5: Installing Your Fan 3
Installing Your Fan 3. Tools Required Figures 1 and 2 are examples of different ways to mount the outlet box. Phillips screw driver, straight slot screw driver, adjustable wrench, step ladder, and wire cutters. Mounting Options Outlet Box Figure 3 If there isn’t an existing outlet box, then read To hang your fan where there is an existing the following instructions. -
Page 6: Hanging The Fan
Hanging the Fan 1. Connect the ground conductor of the Mounting 120v supply (this may be a bare wire or REMEMBER to turn off the power. Plate a wire with green colored insulation) to Follow the steps below to hang your the green ground leads from the motor fan properly. - Page 7 Motor Housing SUPPLY CIRCUIT Plate TO REDUCE RISK OF FIRE OR ELECTRIC Hanger SHOCK, USE A SOLID STATE Bracket Ground SPEED CONTROL WITH THIS FAN. IT WILL PERMANENTLY DAMAGE THE ELECTRONIC Washers Conductor CIRCUITRY. Outlet Box EACH WIRE NUT (WIRE CONNECTOR) SUP- Screws PLIED WITH THIS FAN IS DESIGNED TO ACCEPT Green...
- Page 8 Attaching the a secure fit. Repeat for the remaining glass shades. Rubber Pad Fan Blades 6. With the power off, insert the light bulbs (included) into the light kit sockets. Max NOTE: Your fan blades are reversible. Se- 40 watts medium base bulbs. lect the blade finish which best accentuates you decor.
-
Page 9: Blade Balancing
Blade Balancing All blades are grouped by weight. Because natural woods vary in density, the fan may wobble even though the blades are weight matched. The following procedure should correct most fan wobble. Check after each step. 1. Check that all blade screws are secure. 2. -
Page 10: Operating Your Fan
8. Operating Your Fan WAIT FOR THE FAN TO STOP BEFORE REVERSING THE DIRECTION OF THE BLADE ROTATION. Turn on the power and check the operation Warm weather - (Forward) A downward air of the fan. The pull chain controls the fan flow creates a cooling effect as shown in speed as follows: 1 pull - High, 2 pulls - Me- Figure 12. -
Page 11: Care Of Your Fan
Care of Your Fan Troubleshooting Here are some suggestions to help you Problem Solution maintain your fan. Fan will not start Check the main and branch circuit fuses or breakers 1. Because of the fan’s natural movement, CAUTION: Make sure main power is off. Check the line wire some connections may become loose. -
Page 12: Specifications
10. Specifications GROSS CUBE FAN SIZE SPEED VOLTS AMPS WATTS WEIGHT WEIGHT FEET 0.26 1820 18.48 20.9 52” 0.39 3150 1.77 High 0.52 4740 These are approximate measures. They do not include Amps and Wattage used by the light kit. -
Page 13: Warranty Information 11
Warranty Information 11. Limited Lifetime Warranty Lifetime Warranty on Motor The manufacturer warrants the fan motor to be free from defects in workmanship and material present at time of the shipment from the factory for a lifetime after the date of purchase by the original purchaser. - Page 14 Novella de 52” Ventilador de techo Número de Modelo UL EF600M-52 Índice Normas de seguridad ..... 1 Cómo desempacar el ventilador ... 2 Cómo instalar el ventilador ... 3 Cómo operar el ventilador ..... 8 Cuidado del ventilador ....9 Solución de problemas ....
-
Page 15: Normas De Seguridad
1. Normas de seguridad LEE LAS INSTRUCCIONES Y GUÁRDALAS 1. Para disminuir el riesgo de descarga eléctrica, asegúrate apagado y las aspas detenidas antes de invertir la dirección de que la electricidad ha sido apagada en el cortacircuitos del movimiento. o la caja de fusibles antes de comenzar la instalación. -
Page 16: Cómo Desempacar El Ventilador 2
Cómo desempacar el ventilador 2. Desempaca tu ventilador y revisa el contenido. Deberá tener las siguientes piezas: Herrajes de montaje de aspas 1. Ensamblado del motor 6. Kit de Luces (15 tornillos) 2. Soporte de montaje 7. Bombillas (4) Herrajes eléctricos 3. -
Page 17: Cómo Instalar El Ventilador
3. Cómo instalar el ventilador Herramientas Las figuras 1, 2 y 3 son ejemplos de diferentes formas de montar la caja necesarias eléctrica. Destornillador Phillips, destornillador plano, llave ajustable, escalera de tijera y cortacables. Opciones de montaje Caja eléctrica Figura 3 Si no hay una caja de montaje existente, Para colgar tu ventilador donde haya entonces lee las siguientes instrucciones. - Page 18 Colgando el ventilador con tu ventilador. Asegura los conectores con cinta aislante. Asegúrate de que no Placa de RECUERDE: desconectar existan conexiones o cables sueltos. montaje electricidad. Siga los pasos Indicados para 1. Conecta el conductor a tierra del cable colgar su ventilador correctamente.
- Page 19 2. Levante cuidadosamente la caja del CIRCUITO DE SUMINISTRO motor hacia el plato de montaje, alinee PARA REDUCIR EL RIESGO DE INCENDIO O DESCARGA ELÉCTRICA, NO UTILICES ESTE correctamente los agujeros y apriete Conductor VENTILADOR NINGÚN DISPOSITIVO la caja del motor con los tornillos y las DE CONTROL DE VELOCIDAD DE ESTADO a tierra arandelas suministradas (Figura 8).
- Page 20 Cómo montar las 5. Suavemente deslice la lámpara de vidrio sobre los tensores de hierro. aspas del Almohadilla Asegúrese de que la lámpara de vidrio de Goma ventilador este insertada correctamente en el zócalo para un ajuste seguro. Repita NOTA: Las aspas de tu ventilador son para las lámparas de vidrios restantes.
- Page 21 Equilibrar las aspas Punto en Todas las aspas se agrupan por peso. el techo Como las maderas naturales varían en densidad, el ventilador puede oscilar aunque las aspas tengan el mismo peso. El siguiente procedimiento corregirá en gran medida la oscilación del ventilador. Verifica después de cada paso.
-
Page 22: Cómo Operar El Ventilador 8
Cómo operar el ventilador 8. ESPERA A QUE SE DETENGA EL VENTILADOR ANTES DE INVERTIR LA DIRECCIÓN DE GIRO DE LAS ASPAS. Clima cálido - (Hacia adelante) Un flujo de aire hacia abajo crea un efecto refrescante Enciende electricidad verifica como se muestra en la Figura 12. -
Page 23: Cuidado Del Ventilador
Cuidado del Solución de problemas ventilador Problem Solución Aquí tienes algunas sugerencias para el El ventilador no Verifica fusibles o disyuntores principales y secundarios. mantenimiento de tu ventilador. PRECAUCIÓN: Asegúrate de que esté desactivada la enciende 1. Debido al movimiento natural del electricidad principal. -
Page 24: Especificaciones 10
Especificaciones 10. PIES CÚB. PESO PESO PIES TAMAÑO VELOCIDAD VOLTIOS AMPERIOS VATIOS X MIN. NETO BRUTO CÚB. Baja 0.26 1820 18.48 20.9 52” Media 0.39 3150 1.77 Alta 0.52 4740 Estas son las medidas aproximadas. No incluyen ni el amperaje ni el vataje consumido por el kit de luces. -
Page 25: Información De Garantía
Garantía limitada de por vida Garantía de por vida para el motor El fabricante garantiza de por vida, a partir de la fecha de compra por el comprador original, que el motor del ventilador no presenta defectos de fabricación ni de material desde la fecha de salida de la fábrica.
