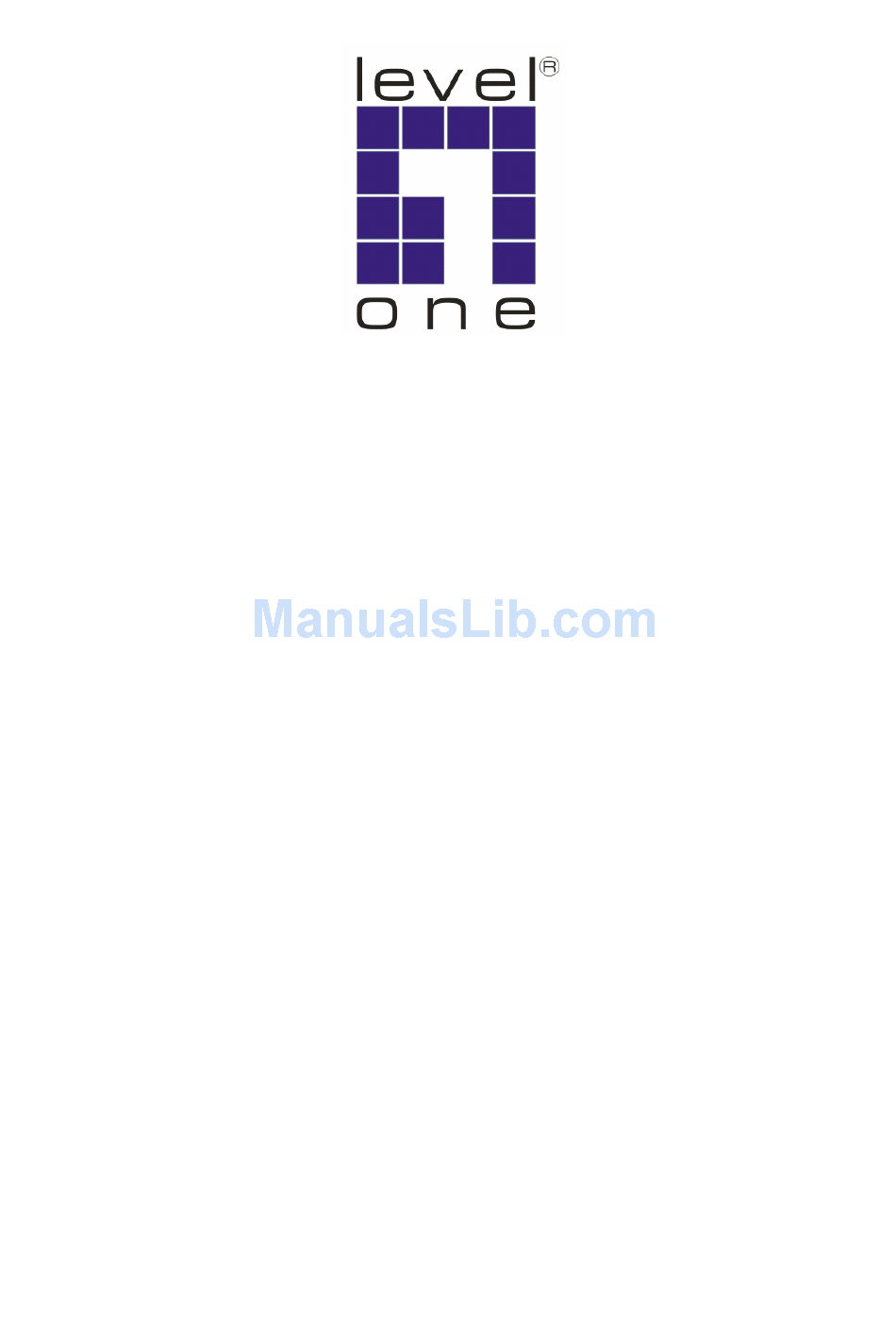

Page 1: User Manual
LevelOne KVM-0306 3-Port DVI KVM Switch with Audio User Manual Bedienerhandbuch Version 1.0-0605... - Page 2 ENGLISH 1. Introduction Thank you for purchasing LevelOne KVM-0306. You now have a high quality, durable system that will enable you to control 3 host computers and/or servers by using PS/2 and/or USB Connectors from one console (PS/2 & USB Mouse, PS/2 &...
- Page 3 1.2 Physical Diagram Reset Selected LED On-Line LED Push Button Microphone / Speaker DVI Port USB Connector 1.3 Package Contents The product you purchased should contain the following equipment and accessories: KVM-0306 User Manual Three sets of cables (DVI + USB/Audio)
-
Page 4: Specifications
2. Specifications 2.1 General: Specification Number Of Computers Controlled Selection Method Push Button and Hot-Key (PS/2 and/or USB Keyboard LEDs Red for PC Selection Green for PC Power On Video 3 x DVI UXGA female 3 x USB - B type female PC Connectors Speaker 3 x audio female jack... - Page 5 1. The KVM switch does not support the USB keyboard which has built-in USB HUB. 2. If your keyboard and mouse connected on KVM-0306 could not work at the Windows login screen, it may be caused because the HID driver has not been installed, please follow these steps to solve this problem: a.
- Page 6 4.1 Manual switch by push button: You can switch to any other available active USB host connection by simply push the appropriate switch button on KVM-0306. The LED will be lit to indicate which port is currently selected. 4.2 Hotkey Selection (USB and/or PS/2 keyboard) 4.2.0 Instead hotkey Selection...
- Page 7 4.2.1 PCs Selection Hot Key: [Scroll] → [Scroll] → [ 1 ] → [Enter] or [Scroll] → [Scroll] → [ 2 ] → [Enter] or [Scroll] → [Scroll] → [ 3 ] → [Enter] You can synchronize the PC selection, by using the following two-step Hot Key sequence.
- Page 8 Each PC is display one of time interval from 5 ~ 250 seconds (The interval is adjustable) before switching to the next. When you press the Auto-Scan Hot Key sequence again, the Auto-Scan will stop and the monitor screen will jump back to the original PC.
- Page 9 4.3 Audio (Speaker + Microphone) Selection 4.3.1 (PC + Audio) Combination Selection Hot Key: [Scroll] → [Scroll] → [ F1 ]→[Enter] or [Scroll] → [Scroll] → [ F2 ]→[Enter] or [Scroll] → [Scroll] → [ F3 ]→[Enter] 4.3.2 Single Audio ( Speaker + Microphone ) Selection Hot Key: [Scroll] →...
-
Page 10: Hot Key Definition Table
Hot Key definition table Step 1 Step 2 Action [Scroll] + [Scroll] [1] + [ Enter ] Switch the active connection to PC 1 [Scroll] + [Scroll] [2] + [ Enter ] Switch the active connection to PC 2 [Scroll] + [Scroll] [3] + [ Enter ] Switch the active connection to PC 3 [Scroll] + [Scroll]... -
Page 11: Sun Microsystems Function Key Emulation
Sun Microsystems Function Key Emulation: There are 16 special functions on the Sun Microsystems keyboard. KVM-0306 can emulate these function keys via the PS/2 and/or USB keyboard. Here is the mapping table for these functions operation. To active these emulation on the PS/2 and/or USB keyboard, you have to press the LEFT Window KEY first (this key usually is located between the left [Ctrl] and left [Alt]), then choice the second relative key. -
Page 12: Fcc Statement
Disclaimer Information in this document is subject to change without notice. The manufacturer does not make any representations or warranties (implied or otherwise) regarding the accuracy and completeness of this document and shall in no event be liable for any loss of profit or any other commercial damage, including but not limited to special, incidental, consequential, or other damages. - Page 13 Deutsch 1. Einleitung Vielen Dank für den kauf des LevelOne KVM-0306! Sie haben nun ein hochqualitatives und zuverlässiges System, dass ihnen die Kontrolle über mehrere Computer/Server über eine Konsole (PS/2 & USB Maus, PS/2 & USB Tastatur und Monitor) gibt.
- Page 14 1.4 Physical Diagram Reset Selected LED On-Line LED Taster Mikrofon / Lautsprecher DVI Port USB Anschluß 1.3 Pakungsinhalt Diese Produkt sollte die folgenden beinhalten: KVM-0306 Bedienungsanleitung Drei Kabelsets (DVI + USB/Audio)
-
Page 15: Spezifikationen
2. Spezifikationen 2.1 Allgemein: Spezifikationen Anzahl zu kontrollierender PCs Auswahlmethode Taster und Hotkey (PS/2 und/oder USB Keyboard) LEDs Rot für PC Auswahl Grün für eingeschalteten PC Video 3 x DVI UXGA Buchse 3 x USB - B type Buchse PC Anschlüsse Lautsprecher 3 x audio Buchse Mikrofon... - Page 16 Anmerkungen: 3. Der KVM Switch unterstützt keine USB Tastatur mit eingebauten USB HUB. 4. Wenn Tastatur und Maus mit dem KVM-0306 verbunden sind, aber an der Windows Loginanzeige nicht funktionieren, sind wahrscheinlich keine HID Treiber installiert. Bitte folgen sie folgenden Schritten:: a.
- Page 17 4. Betrieb des KVM-0306 KVM-0306 hat die Fähigkeit Tatstur, Maus, Video und Audio gleichzeitig umzuschalten. Es gibt zwei Methoden zum schalten zwischen den Computern: Hardware Taster oder Hotkey Kommandos. Anmerkung: Wenn die Zwei-Schritte Hotkesequenz benutzt wird, müssen die Tasten innerhalb von 5 Sekunden gedrück werden, ansonsten wird die Aktion abgebrochen..
- Page 18 4.2.1 PCs Auswahl Hot Key: [Rollen] → [Rollen] → [ 1 ] → [Eingabe] oder [Rollen] → [Rollen] → [ 2 ] → [Eingabe] oder [Rollen] → [Rollen] → [ 3 ] → [Eingabe] Sie können einen PC wählen, indem sie folgende zwei Schritte durchführen. Um ein Kommando an den DVI KVM Switch zu senden, drücken Sie zweimal die [Rollen] Taste (Schritt 1), danach drücken sie [1] oder [2] oder [3] und [Eingabe] (Schritt 2), um den gewünschten PC auszuwählen.
- Page 19 Jeder PC wird ein gewisses Zeitintervall zwischen 5 und 250 Sekunden angezeigt (Das Intervall kann eingestellt werden) bevor zum nächsten PC geschaltet wird. Wenn Sie die Auto-Scan Hotkey-Sequenz erneut drücken, wird das Auto-Scan beendet und der Monitor wird zum ausgangs PC zurückschalten. Einstellen der Scanzeit ( 5 ~ 250 sek.
- Page 20 4.3 Audio (Lautsprecher + Mikrofon) Auswahl 4.3.1 (PC + Audio) Combination Selection Hotkey: [Rollen] → [Rollen] → [ F1 ]→[Eingabe] oder [Rollen] → [Rollen] → [ F2 ]→[Eingabe] oder [Rollen] → [Rollen] → [ F3 ]→[Eingabe] 4.3.2 Single Audio (Lautsprecher + Mikrofon ) Auswahl Hotkey: [Rollen] →...
- Page 21 Hotkey Übersichtstabelle Schritt 1 Schritt 2 Aktion [Rollen] + [Rollen] [1] + [ Eingabe ] Umschalten auf PC 1 [Rollen] + [Rollen] [2] + [ Eingabe ] Umschalten auf PC 2 [Rollen] + [Rollen] [3] + [ Eingabe ] Umschalten auf PC 3 [Rollen] + [Rollen] [A] + [ Eingabe ] Deaktivieren oder aktivieren des automatischen...
- Page 22 Sun Microsystems Funktionstasten Emulation: Es gibt 16 Spezialfunktionen für die Sun Micro Systemtastatur, die der USB KVM Switch über Funktionstasten der PS/2 Tastatur emulieren kann (es funktioniert nicht mit eine USB Tastatur) Hier ist sie Übersicht über diese Funktionen. Um diese Emulation über die PS/2 Tastatur zu aktivieren, drücken Sie die linke Windows Taste zuerst und wählen sie dann die zweite enstprechende Taste.
- Page 23 Disclaimer Information in this document is subject to change without notice. The manufacturer does not make any representations or warranties (implied or otherwise) regarding the accuracy and completeness of this document and shall in no event be liable for any loss of profit or any other commercial damage, including but not limited to special, incidental, consequential, or other damages.
